Схема предохранителей и реле Chery Kimo / A1 (2007–2013)

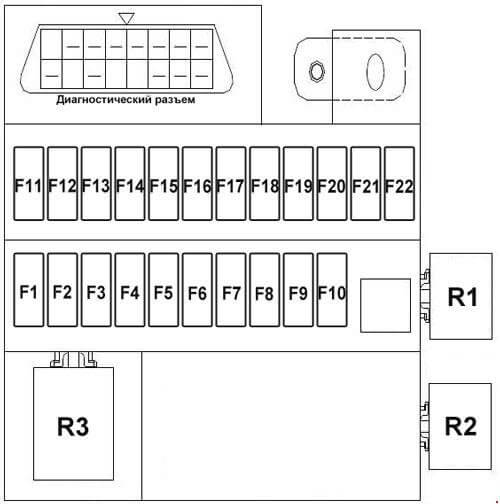

Блок предохранителей в салоне
Блок расположен в левой части панели приборов.
| № |
А |
Функция/компонент |
| F1 | 10 | Комбинация приборов |
| F2 | 10 | Электропривод зеркал, выключатель сигнала торможения, блок управления системой кузова (BCM) |
| F3 | 10 | ABS |
| F4 | 10 | Подушки безопасности |
| F5 | - |
Не используется |
| F6 | 15 |
Люк (блок управления), омыватель, задний стеклоочиститель |
| F7 |
10 | Реле кондиционера, указатели поворота |
| F8 |
15 | Передний стеклоочиститель |
| F9 |
15 | Прикуриватель |
| F10 |
10 | Радио (магнитола) |
| F11 |
- |
Не используется |
| F12 |
25 |
Стартер |
| F13 |
10 | Диагностический разъем |
| F14 |
10 |
Стоп-сигналы |
| F15 |
20 |
Аудиосистема (магнитола) |
| F16 |
15 | Звуковой сигнал, задний противотуманный фонарь |
| F17 |
- |
Не используется |
| F18 |
10 | Плафон освещения салона, габаритные огни |
| F19 |
15 | Выключатель аварийной сигнализации |
| F20 |
10 | Подсветка панели приборов |
| F21 |
20 | Люк |
| F22 |
20 | Обогрев заднего стекла |
| Реле | ||
| R1 |
Отопитель |
|
| R2 | Указатели поворота |
|
| R3 | Стеклоочиститель |
|

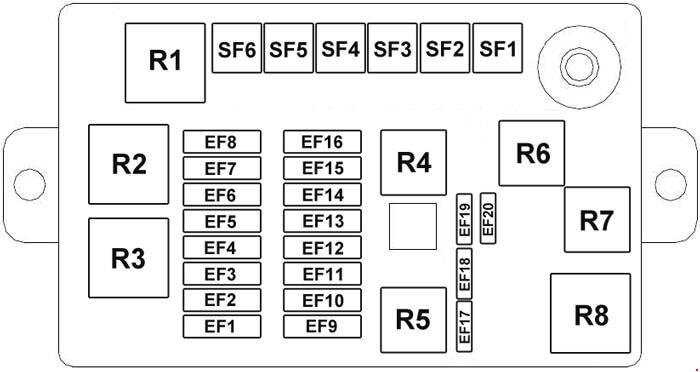

Блок предохранителей в моторном отсеке
Блок расположен в левой части моторного отделения, слева от аккумулятора.
| № |
А |
Функция/компонент |
| SF1 | 30 | Вентилятор системы охлаждения (высокая скорость) |
| SF2 | 30 | Блок управления системой кузова (BCM) |
| SF3 | 30 | Кондиционер |
| SF4 | 40 | Аккумулятор (клемма 30a) |
| SF5 | 30 | ABS |
| SF6 | 30 | ABS |
| EF1 | 20 | Вентилятор системы охлаждения (низкая скорость) |
| EF2 | 15 | Передние противотуманные фары |
| EF3 | 10 | Блок управления двигателем (ECU) |
| EF4 | 15 | Топливный насос |
| EF5 | 30 | Главное реле |
| EF6 | 10 | Компрессор кондиционера |
| EF7 | 15 | Лямбда зонд (кислородный датчик) |
| EF8 | - | Не используется |
| EF9 | 15 | Катушка зажигания |
| EF10 | 10 | Лампа заднего хода |
| EF11 | 10 | Правые габаритные огни |
| EF12 | 10 | Левые габаритные огни |
| EF13 | 10 | Правый дальний свет |
| EF14 | 10 | Левый дальний свет |
| EF15 | 10 | Правый ближний свет |
| EF16 | 10 | Левый ближний свет |
| EF17 | - |
Запасной |
| EF18 | - |
Запасной |
| EF19 | - |
Запасной |
| EF20 | - |
Запасной |
| Реле | ||
| R1 | Передние противотуманные фары |
|
| R2 |
Вентилятор системы охлаждения (высокая скорость) |
|
| R3 | Вентилятор системы охлаждения (низкая скорость) |
|
| R4 | Ближний свет фар |
|
| R5 | Компрессор кондиционера |
|
| R6 | Дальний свет фар |
|
| R7 |
Главное реле |
|
| R8 |
Топливный насос |
|
