Схема предохранителей и реле Chevrolet Aveo 2006-2012
|
ВНИМАНИЕ Установка заменителя плавкого предохранителя, предохранителя
неправильного типа или с другим номинальным значением тока может
привести к повреждению электрических схем или даже возгоранию. |

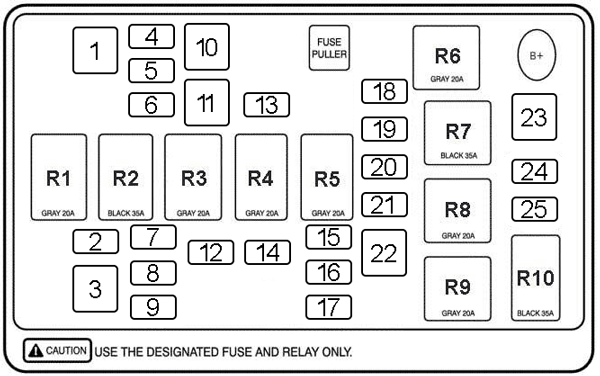

Блок предохранителей в моторном отсеке
| № |
А |
Назначение |
| EF1 | 50 | Блок предохранителей приборной панели (F7, F10~F16, F18, F21) |
| EF2 | 30 | Выключатель электростеклоподъемников |
| EF3 | 30 | Замок зажигания |
| EF4 | 30 | Замок зажигания |
| EF5 | 50 | EBCM |
| EF6 | 30 | Реле высокой скорости вращения вентилятора |
| EF7 | 10 | Выключатель электростеклоподъемников |
| EF8 | 10 | Задний габаритный огонь (левый), освещение номерного знака, стояночный огонь и устройство регулирования положения фар (HLLD) (левые) |
| EF9 | 10 | Задний габаритный огонь (правый), стояночный огонь и устройство регулирования положения фар (HLLD) (правые), цепь подсветки |
| EF10 | - | - |
| EF11 | 15 | Реле топливного насоса |
| EF12 | 10 | ECM, ТСМ |
| EF13 | 15 | ЭСУД, форсунка, вентилятор системы охлаждения, компрессор кондиционера |
| EF14 | 15 | Клапан рециркуляции выхлопных газов (LEGR), датчик кислорода, клапан продувки адсорбера системы улавливания паров бензина, датчик положения распредвала |
| EF15 | 15 | Выключатель аварийной сигнализации, сирена, контактный выключатель капота |
| EF16 | - |
- |
| EF17 | 20 | Не используется |
| EF18 | 15 | Не используется |
| EF19 | 10 | Не используется |
| EF20 | 10 | Фара (правая) |
| EF21 | 10 | Фара (левая), выключатель корректора фар |
| EF22 | 15 | Реле передней противотуманной фары |
| EF23 | 15 | Реле включения дальнего света фар |
| EF24 | 20 | Реле низкой скорости вращения вентилятора |
| EF25 | 10 | Реле компрессора кондиционера |
| Реле |
||
| R1 |
Реле топливного насоса |
|
| R2 |
Реле электрических стеклоподъемников |
|
| R3 |
Реле лампы стояночного тормоза |
|
| R4 |
Реле передних противотуманных фар |
|
| R5 |
Реле дальнего света фар |
|
| R6 |
Реле ближнего света фар |
|
| R7 |
Реле вентилятора системы охлаждения - высокая скорость |
|
| R8 |
Реле вентилятора системы охлаждения - низкая скорость |
|
| R9 |
Реле кондиционера |
|
| R10 |
Главное реле |
|

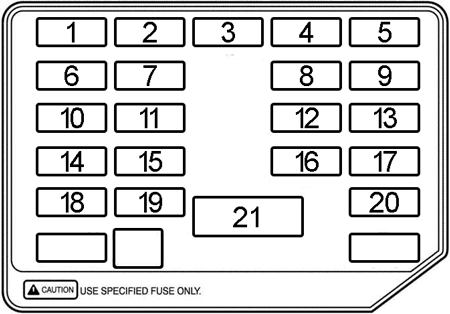

Блок предохранителей в салоне
Внутренний блок предохранителей расположен на левой стороне панели управления.
| № |
А |
Назначение |
| F1 | 10 | SDM |
| F2 |
25 | Выключатель стеклоочистителей, электромотор стеклоочистителей |
| F3 | 10 | Тормозной выключатель, комбинация приборов, модуль противоугонной системы |
| F4 | 10 | Выключатель аварийной сигнализации |
| F5 | 10 | Выключатель стоп-сигнала |
| F6 | 15 | Блок предохранителей в моторном отсеке, диагностический датчик кислорода (MR-140), контроллер КПП, датчик скорости автомобиля, топливный насос |
| F7 | 15 | Тормозной выключатель |
| F8 | 15 | Прикуриватель, розетка |
| F9 | 10 | Аудиосистема, выключатель перчаточного ящика, часы |
| F10 | 10 | Диагностический разъем, иммобилизатор |
| F11 | 25 | Обогрев заднего стекла (хэтчбек) |
| F12 | 10 | Плафон освещения багажника, переключатель открытия багажника, комбинация приборов, плафон освещения салона |
| F13 | 15 | Розетка |
| F13 |
25 |
Реле обогревателя заднего стекла (хэтчбек) |
| F14 | 15 | Замок двери |
| F14 |
20 |
Модуль люка в крыше (хэтчбек) |
| F15 | 10 | Реле задних противотуманных фар |
| F16 | 20 | Модуль люка в крыше |
| F16 |
15 |
Реле отпирания/запирания двери (хэтчбек) |
| F17 | 10 | Переключатель парковки/нейтрали, выключатель фонаря заднего хода |
| F18 | 15 | Реле звукового сигнала |
| F19 | 10 | Выключатель управления зеркалом, система автоматического регулирования температуры, светильник салона, выключатель кондиционера |
| F20 | 10 | Выключатель кондиционера, блок электропривода зеркала |
| F21 | 15 | Выключатель кондиционера, система автоматического регулирования температуры, часы, блок электропривода зеркала, аудиосистема, модуль противоугонной системы, выключатель напоминания о ключе, подсветка ключа |
