Схема предохранителей Fiat Ducato X250 (2006-2014)

2006-2014

Расположение монтажных блоков

Предохранители автомобиля сгруппированы в трех блоках управления: один расположен на приборной панели, второй – на правой стойке салона и третий – в моторном отсеке.

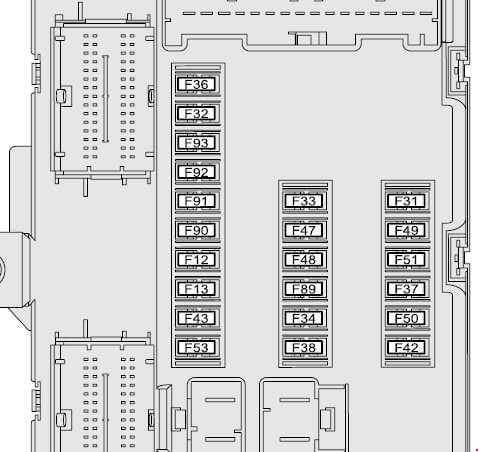

Блок предохранителей со стороны водителя (вариант №1)

На приборной панели отвинтите винты А и снимите крышку.

№	А	Назначение
F12	7.5	Правая фара ближнего света
F13	7.5	Левая фара ближнего света, корректор положения фар
F31	7.5	Реле блока управления в моторном отсеке, реле блока управления на приборной панели (+ключ)
F32	10	Лампы внутреннего освещения Minibus (аварийное освещение)
F33	15	Задняя электрическая розетка
F34	-	Отсутствует
F35	7.5	Фонари заднего хода, блок управления servotronic, датчик наличия воды в фильтре дизельного топлива, (+ключ)
F36	15	Блок централизованного управления замками дверей (+ аккумуляторная батарея)
F37	7.5	Переключатель стоп-сигналов (основных), третьего стоп-сигнала, панель контрольно-измерительных приборов (+ключ)
F38	10	Реле блока управления панелью контрольно-измерительных приборов (+ аккумуляторная батарея)
F39	10	Разъем системы диагностики EOBD, радиоприемник, кондиционер, сигнализация, хронотахограф, таймер предпускового подогревателя вебасто (+аккумуляторная батарея)
F40	15	Левое обогреваемое заднее стекло, обогреватель зеркала со стороны водителя
F41	15	Правое обогреваемое заднее стекло, обогреватель зеркала со стороны пассажира
F42	7.5	Система ABS, стоп-сигналы (второстепенный) (+ключ)
F43	30	Стеклоочиститель (+ключ)
F44	20	Прикуриватель, передняя электрическая розетка
F45	7.5	Устройства управления на двери водителя, устройства управления на двери пассажира
F46	-	Отсутствует
F47	20	Стеклоподъемник двери водителя
F48	20	Стеклоподъемник двери пассажира
F49	7.5	Радиоприемник, стеклоподъемник двери водителя, устройства приборной панели, датчик дождя (+ключ)
F50	7.5	Подушка безопасности (+ключ)
F51	7.5	Кондиционер, круиз-контроль, хронотахограф (+ключ)
F52	7.5	Реле вспомогательного блока управления
F53	7.5	Панель контрольно-измерительных приборов, задние противотуманные фары (+аккумуляторная батарея)

№	А	Назначение
12	7,5	Фара ближнего света правая
13	7,5	Фара ближнего света левая - Корректор наклона фар
31	7,5	Питание реле
32	10	Освещение салона микроавтобуса - Аварийная сигнализация
33	15	Электрическая розетка на 12 В задняя
34	-	Не используется
35	7,5	Фонари заднего хода - Датчик воды в дизтопливе - Блок управления сервотроником
36	15	Центральный замок
37	7,5	Выключатель фонарей стоп-сигнала - Третий стоп-сигнал - Комбинация приборов
38	10	Реле электрические
39	10	Автомагнитола - Диагностический разъем - Сирена охранной сигнализации - Органы управления системой программируемого подогрева - Панель управления кондиционером воздуха - Хронотахограф - Батарея
40	15	Обогрев: заднее стекло (левая сторона), зеркало заднего вида (со стороны водителя)
41	15	Обогрев: заднее стекло (правая сторона), зеркало заднего вида (со стороны пассажира)
42	7,5	Микропроцессор и датчик АВS - Датчик ЕSР - Выключатель фонарей стоп-сигнала - Датчик ESR
43	30	Двигатель очистителя ветрового стекла
44	20	Прикуриватель - Электрическая розетка на 12 В передняя
45	7,5	Выключатель стеклоподъемников и зеркал (со стороны водителя) - Стеклоподъемник со стороны пассажира
46	-	Не используется
47	20	Двигатель стеклоподъемника со стороны водителя
48	20	Двигатель стеклоподъемника со стороны пассажира
49	7,5	Датчик дождя/освещенности - Автомагнитола - Двигатель стеклоподъемника со стороны водителя - -Охранная сигнализация - Органы управления
50	7,5	ЭБУ подушек безопасности и преднатяжителей
51	7,5	Хронотахограф - Регулятор скорости - Панель управления кондиционером воздуха
52	7,5	Реле электроцепи салона
53	7,5	Комбинация приборов - Задние противотуманные фонари

Блок предохранителей в моторном отсеке

№	А	Назначение
F01	40	Помпа ABS (+аккумуляторная батарея)
F02	50	Свечи зажигания (+аккумуляторная батарея)
F03	30	Выключатель зажигания (+аккумуляторная батарея)
F04	20	Блок управления предпусковым подогревателем Вебасто (+аккумуляторная батарея)
F05	50	Система вентиляции в салоне с подогревателем Вебасто/подогревателем фильтра дизельного топлива (+аккумуляторная батарея)
F06	40/60	Высокоскоростной вентилятор охлаждения двигателя (+аккумуляторная батарея)
F07	40/60	Вентилятор низкой скорости охлаждения двигателя (+аккумуляторная батарея)
F08	40	Вентилятор салона (+ключ)
F09	20	Насос омывателя ветрового стекла
F10	15	Звуковой сигнал
F11	15	Электрооборудование (вторичные устройства)
F14	7.5	Правая фара дальнего света
F15	7.5	Левая фара дальнего света
F16	7.5	Электрооборудование (+ключ)
F17	10	Электрооборудование (первичные устройства)
F18	7.5	Блок управления двигателем (+ аккумуляторная батарея)
F19	7.5	Компрессор кондиционера
F20	30	Насос омывателя фар
F21	15	Топливный насос
F22	20	Электрооборудование (первичные устройства)
F23	30	Электромагнитные клапаны в системе ABS
F24	15	АКПП 8 (+ключ)
F30	15	Противотуманные фары

Блок предохранителей на правой центральной стойке (для моделей/рынков, где предусмотрено)
