Схема предохранителей Fiat Fullback

Блок предохранителей в салоне

Автомобили с левым расположением рулевого колеса
Схема предохранителей Fiat Fullback
Автомобили с правым расположением рулевого колеса
Схема предохранителей Fiat Fullback
Блок располагается позади перчаточного ящика
Схема предохранителей Fiat Fullback
1. Откройте перчаточный ящик.
2. При нажатии на перчаточный ящик сбоку освобождаются левый и правый крючки (А) и перчаточный ящик опускается.
Схема предохранителей Fiat Fullback
3. Снимите зажим перчаточного ящика (В) и затем извлеките его.
Схема предохранителей Fiat Fullback

Назначение
А
1 Задний фонарь (слева) 7,5
2 Прикуриватель 15
3 Катушка зажигания 10
4 Стартер 7,5
5 Автомобильный люк 20
6 Разъем для подключения дополнительного оборудования 15
7 Задний фонарь (справа) 7,5
8 Наружное зеркало заднего вида 7,5
9 Блок управления двигателем 7,5
10 Блок управления 7,5
11 Задняя противотуманная фара 10
12 Центральная блокировка дверей 15
13 Плафон освещения салона 15
14 Очиститель заднего стекла 15
15 Датчик 10
16 Реле 7,5
17 Сиденье с подогревом 20
18 Опция 10
19 Боковое зеркало заднего вида с подогревом 7,5
20 Стеклоочиститель лобового стекла 20
21 Фонарь заднего хода 7,5
22 Антизапотеватель 30
23 Нагреватель 30
24 Сидение с электроприводом 40
25 Радио 10
26 Блок электронного управления 20


Блок предохранителей в моторном отсеке

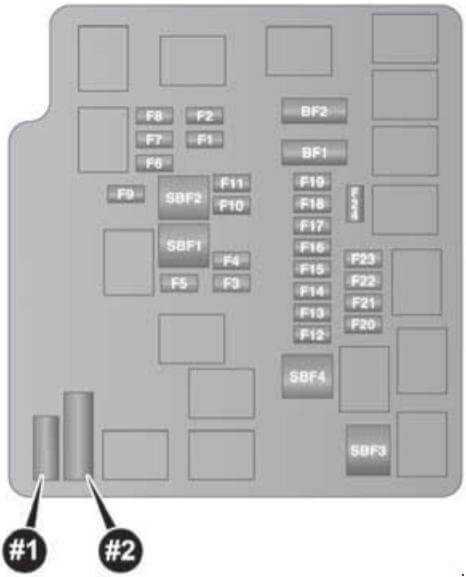

Схема предохранителей Fiat Fullback
Схема предохранителей Fiat Fullback

Назначение
А
SBF1 Предохранитель (+В) 30
SBF2 Атиблокировочная тормозная система 30
SBF3 Замок зажигания 40
SBF4 Электрический механизм стеклоподъемника 30
BF1 - -
BF2 DC-DC (AUDIO) 30
F1 Фара ближнего света (левая) 15
F2 Фара ближнего света (правая) 15
F3 Фара дальнего света (слева) 10
F4 Фара дальнего света (правая) 10
F5 Звуковой сигнал 10
F6 Передние противотуманные фары 15
F7 Дневные ходовые огни 10
F8 Электродвигатель главного вентилятора 20
F9 T/F 20
F10 - -
F11 Омыватель фар 20
F12 Стоп-сигнал (Лампа заднего хорда) 15
F13 Катушка зажигания 10
F14 Управление двигателем 7,5
F15 Генератор 7,5
F16 Предупредительный проблесковый сигнал 15
F17 Автоматическая коробка передач 20
F18 Кондиционирование воздуха 20
F19 ETV 15
Подогреватель топливопровода 20
F20 Стартер 7,5
F2I - -
F22 Топливоподкачивающий насос 15
F23 Двигатель 20
F24 -
-
#1 Запасной предохранитель 20
#2 Запасной предохранитель 30
Схема предохранителей Fiat Fullback
