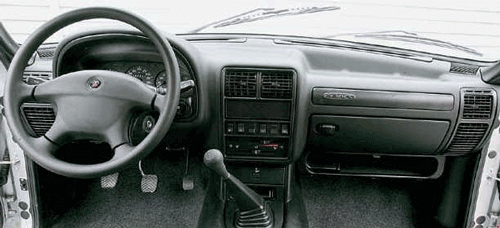

Блок предохранителей в панели приборов (панель старого образца)

Схема предохранителей ГАЗ 31105
На панели приборов справа, над вещевым ящиком, установлены два блока плавких предохранителей, по 13 предохранителей в каждом блоке.
Схема предохранителей ГАЗ 31105
Схема предохранителей ГАЗ 31105
Для доступа к предохранителям нужно указательным пальцем сдвинуть вправо орнамент "ВОЛГА", просунуть палец в углубление крышки и потянуть ее на себя.
Схема предохранителей ГАЗ 31105

А
Функция/компонент
Левый блок
1 25 Электродвигатель отопителя (климатической установки)
2 15 Дальний свет правой фары
3 15 Дальний свет левой фары, сигнализатор дальнего света фар
4 10 Ближний свет правой фары
5 10 Ближний свет левой фары
6 10 Задний противотуманный огонь
7 20 20081): Радиооборудование
20052): Приборы системы впрыска
8 20 Прикуриватель, реле звуковых сигналов, звуковые сигналы
9 15 20081); ЗМЗ-40525, Chrysler 2.4L-DOHC (Евро-3): Система управления двигателем
20081); ЗМЗ-40621, Chrysler 2.4L-DOHC (Евро-2): Топливный электронасос, датчик кислорода
20052): Обогрев зеркал, обмотка реле электровентилятора
10 10 20081); ЗМЗ-40525, Chrysler 2.4L-DOHC (Евро-3): Топливный электронасос
20081); ЗМЗ-40621, Chrysler 2.4L-DOHC (Евро-2): Система управления двигателем
20052): Радиооборудование
11 5 20081); ЗМЗ-40525, Chrysler 2.4L-DOHC (Евро-3): Блок управления двигателем
20081); ЗМЗ-40621, Chrysler 2.4L-DOHC (Евро-2): Указатели поворота, реле и сигнализаторы указателей поворота
20052): Электроприводы наружных зеркал, блок экономайзера принудительного холостого хода (ЗМЗ-402), датчик кислорода (3M3-40621)
12 15 Подкапотная лампа, плафон вещевого ящика, плафон салона
13 10 20081); ЗМЗ-40525, Chrysler 2.4L-DOHC (Евро-3): Указатели поворота, реле и сигнализаторы указателей поворота
20081); ЗМЗ-40621, Chrysler 2.4L-DOHC (Евро-2): Блок управления двигателем, катушки зажигания
20052): Стеклоочиститель, реле фароомывателя
Правый блок
1 25 Противотуманные фары
2 15 Блок управления отопителем (климатической установкой), реле обогрева заднего стекла, обогрев заднего стекла (1 режим), дополнительный отопитель
3 15 Датчик спидометра, приборы, сигнализаторы, свет заднего хода, реле электровентилятора
4 10 Сигналы торможения
5 10 Аварийная сигнализация
6 10 Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней
7 20 Обогрев заднего стекла (2 режим), плафоны салона, задней двери, фара поворотная (мед. автомобиль)
8 20 Стеклоподъёмники
9 15 20081): Стеклоочиститель, реле фароомывателя
20052): Катушки зажигания
10 10 Антиблокировочная система тормозов
11 5 20081): Электропривод и обогрев наружных зеркал
20052): Указатели поворота, реле и сигнализаторы указателей поворота
12 15 Блокировка замков
13 10 Правые габаритные огни, электрокорректор фар, освещение: багажника, номерного знака, приборов, прикуривателя, переключателей, фонари медицинского знака, такси
1) 31105-3902010 РЭ издание пятое (2008 год)
2) 31105-3902010 РЭ издание второе (2005 год)

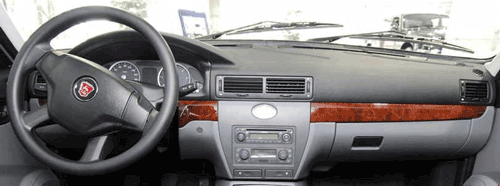

Блок предохранителей в панели приборов (панель нового образца)

Схема предохранителей ГАЗ 31105
Слева под панелью приборов установлены два блока плавких предохранителей по 13 предохранителей в каждом блоке.
Схема предохранителей ГАЗ 31105
Схема предохранителей ГАЗ 31105
Для доступа к предохранителям нужно просунуть палец в углубление крышки и потянуть её на себя.
Схема предохранителей ГАЗ 31105

А
Функция/компонент
Верхний блок
1 25 Электродвигатель отопителя (климатической установки)
2 15 Дальний свет правой фары
3 15 Дальний свет левой фары, сигнализатор дальнего света фар
4 10 Ближний свет правой фары
5 10 Ближний свет левой фары, сигнализатор ближнего света фар
6 10 Задний противотуманный огонь
7 20 Радиооборудование
8 20 Прикуриватель, реле звуковых сигналов, звуковые сигналы, комбинация приборов, часы
9 15 ЗМЗ-40525, Chrysler 2.4L-DOHC (Евро-3): Система управления двигателем, диагностический разъем
ЗМЗ-40621, Chrysler 2.4L-DOHC (Евро-2): Топливный электронасос, датчик кислорода (ЗМЗ-40621)
10 10 ЗМЗ-40525, Chrysler 2.4L-DOHC (Евро-3): Топливный электронасос
ЗМЗ-40621, Chrysler 2.4L-DOHC (Евро-2): Система управления двигателем, диагностический разъем
11 5 ЗМЗ-40525, Chrysler 2.4L-DOHC (Евро-3): Блок управления двигателем
ЗМЗ-40621, Chrysler 2.4L-DOHC (Евро-2): Указатели поворота, реле и сигнализаторы указателей поворота
12 15 Подкапотная лампа, плафон вещевого ящика, плафон салона
13 10 Блок управления двигателем, катушки зажигания (ЗМЗ-40621)
Нижний блок
1 25 Противотуманные фары
2 15 Блок управления отопителем (климатической установкой), кран отопителя, передний плафон, датчик температуры салона, обмотка реле противотуманных фар, + (ЗМЗ-40525, Chrysler 2.4L-DOHC (Евро-3): датчик спидометра, свет заднего хода, комбинация приборов)
3 15 ЗМЗ-40525, Chrysler 2.4L-DOHC (Евро-3): Аварийная сигнализация
ЗМЗ-40621, Chrysler 2.4L-DOHC (Евро-2): Датчик спидометра, свет заднего хода, комбинация приборов
4 10 Сигналы торможения
5 10 ЗМЗ-40525, Chrysler 2.4L-DOHC (Евро-3): Указатели поворота, реле и сигнализаторы указателей поворота
ЗМЗ-40621, Chrysler 2.4L-DOHC (Евро-2): Аварийная сигнализация
6 10 Левые габаритные огни, сигнализатор габаритных огней
7 20 Обогрев заднего стекла и обогрев наружных зеркал
8 20 Стеклоподъёмники
9 15 Стеклоочиститель и омыватель
10 10 Антиблокировочная система тормозов
11 5 Электропривод наружных зеркал
12 15 Блокировка замков
13 10 Правые габаритные огни, электрокорректор фар, реле фароомывателя, освещение багажника, подсветка номерного знака, подсветка приборов, подсветка прикуривателя, подсветка переключателей, подсветка фонарей медицинского знака, такси

Блок предохранителей в моторном отсеке



А
Функция/компонент
1 60 Блок управления ABS
2 60
Общая плюсовая цепь автомобиля (кроме цепей стартера, генератора, приборов внешнего освещения, вентилятора системы охлаждения, ABS)
3 40
Внешние освещение
4 90 Генератор, вентилятор системы охлаждения
