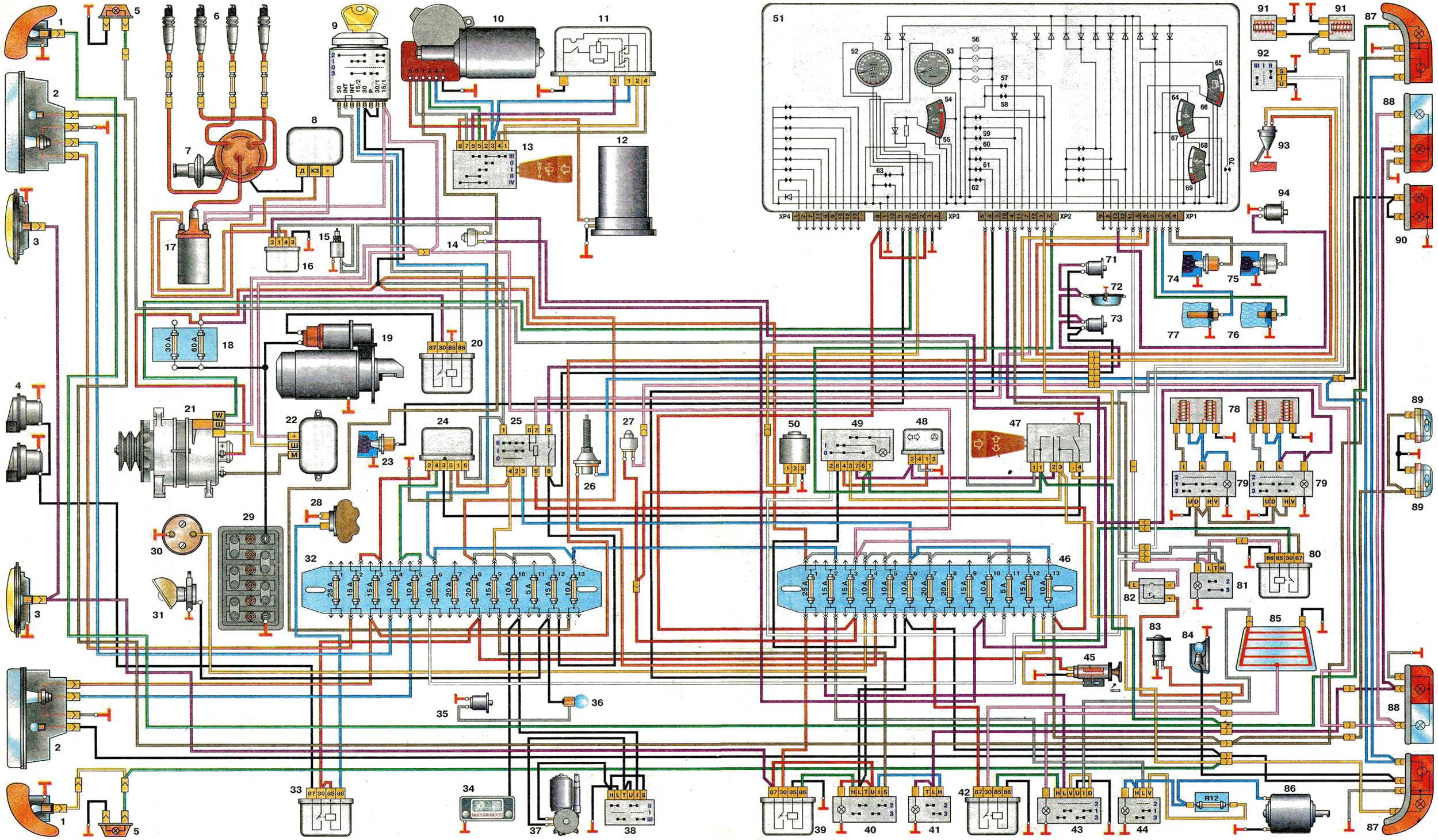

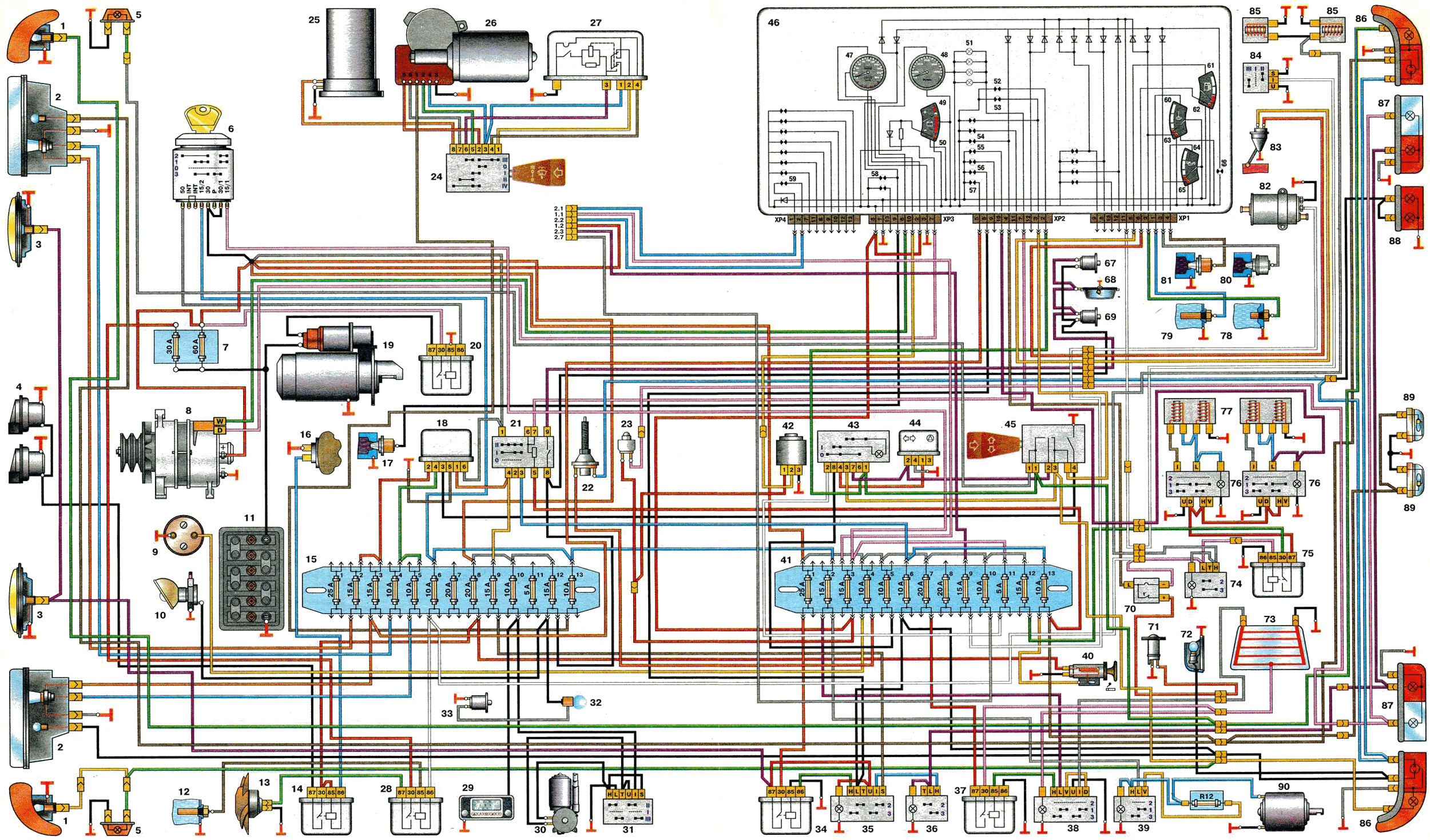

Схемы электрооборудования ГАЗ-3110 с двигателем ЗМЗ-402

Схемы электрооборудования ГАЗ-3110 с двигателем ЗМЗ-402

1 – указатель поворота. 2 – фара. 3 – противотуманная фара. 4 – звуковой сигнал. 5 – боковой повторитель. 6 – свеча зажигания. 7 – распределитель зажигания. 8 – транзисторный коммутатор. 9 – замок зажигания. 10 – электродвигатель стеклоочистителя. 11 – реле стеклоочистителя. 12 – электродвигатель насоса стеклоомывателя. 13 – переключатель стеклоочистителя. 14 – выключатель системы ЭПХХ. 15 – электромагнитный клапан ЭПХХ. 16 – блок управления ЭПХХ. 17 – катушка зажигания. 18 – блок предохранителей в моторном отсеке. 19 – стартер. 20 – реле стартера. 21 – генератор. 22 – регулятор напряжения. 23 – датчик падения уровня тормозной жидкости. 24 – реле включения фар. 25 – центральный переключатель света. 26 – выключатель сигнала торможения. 27 – выключатель света заднего хода. 28 – выключатель звукового сигнала. 29 – аккумуляторная батарея. 30 – штепсельная розетка.
31 – подкапотная лампа. 32 – левый блок предохранителей. 33 – реле звукового сигнала. 34 – радиоприемник. 35 – выключатель лампы освещения вещевого ящика. 36 – лампа освещения вещевого ящика. 37 – электродвигатель антенны. 38 – переключатель антенны. 39 – реле противотуманных фар. 40 – выключатель противотуманных фар. 41 – выключатель ламп заднего противотуманного света. 42 – реле обогрева заднего стекла. 43 – переключатель обогрева заднего стекла. 44 – переключатель вентилятора отопителя. 45 – прикуриватель. 46 – правый блок предохранителей. 47 – переключатель указателей поворота. 48 – реле-прерыватель указателей поворота. 49 – выключатель аварийной сигнализации. 50 – датчик спидометра. 51 – комбинация приборов. 52 – спидометр. 53 – тахометр. 54 – вольтметр. 55 – контрольная лампа разряда аккумуляторной батареи. 56 – лампа подсветки приборов
57 – контрольная лампа правого поворота. 58 – контрольная лампа левого поворота. 59 – контрольная лампа стояночного тормоза. 60 – контрольная лампа обогрева сидений. 61 – контрольная лампа габаритного света. 62 – контрольная лампа дальнего света фар. 63 – контрольная лампа падения уровня тормозной жидкости. 64 – указатель температуры охлаждающей жидкости. 65 – указатель уровня топлива. 66 – контрольная лампа резерва топлива. 67 – контрольная лампа перегрева охлаждающей жидкости. 68 – указатель давления масла. 69 – контрольная лампа аварийного падения давления масла. 70 – дублирующая контрольная лампа. 71 – выключатель плафона передней двери. 72 – плафон освещения салона. 73 – выключатель плафона задней двери. 74 – датчик указателя давления масла. 75 – датчик контрольной лампы аварийного падения давления масла. 76 – датчик контрольной лампы перегрева охлаждающей жидкости. 77 – датчик указателя температуры охлаждающей жидкости. 78 – элементы обогрева сидений. 79 – выключатель обогрева сидений. 80 – реле обогрева сидений. 81 – выключатель обогрева жиклеров стеклоомывателя. 82 – прерыватель контрольной лампы стояночного тормоза. 83 – выключатель контрольной лампы стояночного тормоза. 84 – фонарь освещения багажного отделения. 85 – элемент обогрева заднего стекла. 86 – электродвигатель вентилятора отопителя. 87 – задний фонарь на крыле. 88 – задний фонарь на крышке багажного отделения. 89 – фонарь освещения номерного знака. 90 – дополнительный сигнал торможения. 91 – жиклеры стеклоомывателя с электрообогревом. 92 – выключатель системы диагностики контрольных ламп комбинации приборов. 93 – датчик указателя уровня топлива. 94 – датчик контрольной лампы приоткрытия воздушной заслонки карбюратора
