Предохранители и реле установлены в монтажных блоках, которые находятся в моторном отсеке и салоне автомобиля.

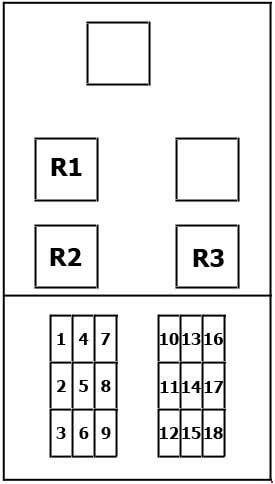

Блок предохранителей в салоне
Монтажный блок реле и предохранителей установлен в салоне автомобиля под левой нижней облицовкой передней стойки и закрыт крышкой
№
|
А
|
Назначение
|
1
|
10
|
Лампы освещения дверных проемов
|
2
|
15
|
Прикуриватель |
3
|
5
|
Комбинация приборов
|
4
|
5
|
Лампы стоп-сигналов
|
5
|
5
|
Электропривод наружных зеркал
|
6
|
5
|
Лампы света заднего хода
|
7
|
15
|
Лампы освещения салона
|
8
|
15
|
Обогрев сидений
|
9
|
15
|
Стеклоочиститель
|
10
|
15
|
ЭБУ
|
11
|
10
|
Головное устройство аудиосистемы
|
12
|
5
|
Лампы указателей поворота
|
13
|
30
|
Стеклоподъемники боковых дверей
|
14
|
20
|
Стеклоподъемник двери задка
|
15
|
-
|
Резерв
|
16
|
10
|
Выключатель аварийной сигнализации
|
17
|
-
|
Резерв
|
18
|
10
|
Дополнительные динамики аудиосистемы
|
Реле
|
R1
|
Реле стеклоподъемников боковых дверей
|
R2
|
Реле указателя поворота
|
R3
|
Реле освещения дверных проемов, освещения вещевого ящика
|

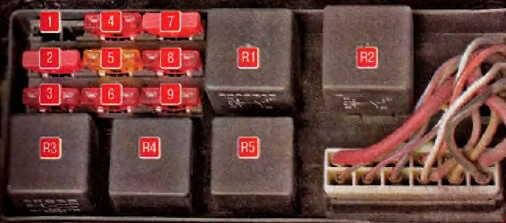

Блок предохранителей в моторном отсеке
№
|
А
|
Назначение
|
1
|
-
|
Резерв
|
2
|
10
|
Лампы ближнего света
|
3
|
10
|
Лампы дальнего света
|
4
|
10
|
ЭБУ
|
5
|
5
|
Лампы заднего противотуманного света
|
6
|
10
|
Лампы противотуманных фар
|
7
|
10
|
Звуковой сигнал
|
8
|
10
|
ЭБУ
|
9
|
10
|
Топливный насос
|
Реле
|
R1
|
Реле вентилятора системы охлаждения двигателя
|
R2
|
Реле вентилятора системы охлаждения двигателя
|
R3
|
Реле ламп блок-фар
|
R4
|
Реле ламп противотуманного света
|
R5
|
Реле звукового сигнала
|
Блок предохранителей на плюсовой клемме аккумулятора
№
|
А
|
Назначение
|
1
|
40
|
Вентилятор охлаждения двигателя
|
2
|
50
|
Силовой провод стартера
|
3
|
100
|
Аккумуляторная батарея
|
4
|
70
|
Силовой провод генератора
|
5
|
-
|
Резерв
|
Дополнительные реле в моторном отсеке
№
|
Назначение
|
R1
|
Реле системы отопления, кондиционирования и вентиляции салона
|
R2
|
Реле топливного модуля
|
R3
|
Главное реле
|
