Схема предохранителей и реле Isuzu Forward (F-серия)

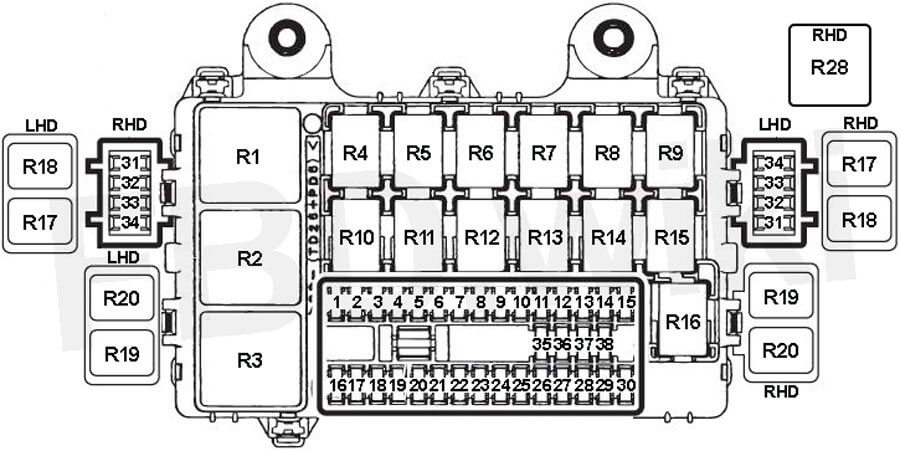

Блок предохранителей в салоне
Предохранители расположены в нижней части панели приборов по центру и слева позади кабины. Откройте крышку для проверки и замены предохранителей. Откройте блок реле в левой задней части кабины для проверки и замены реле.
| № | Назначение | А |
| 1 | Очиститель фар | 20 |
| 2 | Пневматическая подвеска | 15 |
| 3 | Освещение кабины | 15 |
| 4 | Замки дверей | 15 |
| 5 | Противотуманные фары | 10 |
| 6 | Электрические стеклоподъемники | 20 |
| 7 | Антиблокировочная система тормозов (ABS) | 10 |
| 8 | Стеклоочиститель и омыватель ветрового стекла | 20 |
| 9 | Левая фара | 10 |
| 10 | Иммобилайзер | 10 |
| 11 | Правая фара | 10 |
| 12 | Стоп-сигналы | 10 |
| 13 | Стартер | 10 |
| 14 | Левая фара | 10 |
| 15 | Правая фара | 10 |
| 16 | Обогрев зеркал | 15 |
| 17 | Осушитель воздуха | 15 |
| 18 | Механизм отбора мощности, фонарь заднего хода | 15 |
| 19 | Надувные подушки безопасности | 10 |
| 201) | Вспомогательный (моторный) тормоз | 10 |
| 202) |
Блок управления двигателем |
10 |
| 211) | Приборы, блок управления | 10 |
| 212) |
Приборы |
10 |
| 221) | Фары, задние фонари (Реле) | 10 |
| 222) |
Задний правый противотуманный фонарь |
10 |
| 23 | Электропривод регулировки зеркал | 15 |
| 24 | Прикуриватель | 15 |
| 25 | Звуковой сигнал | 15 |
| 26 | Указатели поворота, аварийная сигнализация | 15 |
| 27 | Задние фонари | 10 |
| 28 | Освещение | 10 |
| 29 | Боковой фонарь освещения поворота/Задний правый противотуманный фонарь | 10 |
| 30 | Вентилятор отопителя | 20 |
| 31 | Вентилятор конденсатора (кондиционер) | 15 |
| 32 | Резервное место | - |
| 331) | Резервное место | - |
| 332) |
Электрические стеклоподъемники (задние) [Модели с правосторонним расположением органов управления] Резервное место [Модели с левосторонним расположением органов управления] |
20 |
| 341) | Резервное место | - |
| 342) |
Антиблокировочная система тормозов (ABS) |
25 |
| 35 | Запасной | - |
| 36 | Запасной | - |
| 37 | Запасной | - |
| 38 | Запасной | - |
1) Модели с двигателем 6HH1
2) Модели с двигателем 6HK1/4HK1
Реле (модели с двигателем 6HH1)
| Модели с правосторонним расположением органов управления |
 |
| Модели с левосторонним расположением органов управления |
 |
|
|
| № | Назначение |
| 1 | Стоп-сигналы |
| 2 | Вентилятор отопителя |
| 3 | Замок зажигания (ON) |
| 4 | Резервное место |
| 5 | Резервное место |
| 6 | Стеклоочиститель (основной режим) |
| 7 | Звуковой сигнал |
| 8 | Стеклоочиститель (режимы высокой/ низкой скорости) |
| 9 | Противотуманные фары |
| 10 | Резервное место |
| 11 | Резервное место |
| 12 | Электрические стеклоподъемники |
| 13 | Фара (ближний свет) |
| 14 | Система HSA (с механической коробкой передач) |
| 15 | Фара (дальний свет) |
| 16 | Задние фонари |
| 17 | Основной механизма отбора мощности (модели с РТО) |
| 18 | Отключение механизма отбора мощности (модели с РТО) |
| 19 | Резервное место |
| 20 | Резервное место |
| 21 | Управление вспомогательным (моторным) тормозом |
| 22 | Вентилятор конденсатора (модели с кондиционером) |
| 23 | Раздаточная коробка (LOW) (Модели FSS/FTS) |
| 24 | Блокировка дифференциала переднего моста (модели с блокировкой дифференциала) |
| 25 | Резервное место |
| 26 | Резервное место |
| 27 | Резервное место |
| 28 | Резервное место |
Реле (модели с двигателем 6HK1/4HK1)
| Модели с правосторонним расположением органов управления (кроме моделей с ABS для Таиланда) |
  |
| Модели с левосторонним расположением органов управления |
  |
|
|
| № | Назначение |
| 1 | Стоп-сигналы |
| 2 | Вентилятор отопителя |
| 3 | Замок зажигания (ON) |
| 4 | Замки дверей (запирание) |
| 5 | Задний противотуманный фонарь |
| 6 | Стеклоочиститель (основной режим) |
| 7 | Звуковой сигнал |
| 8 | Стеклоочиститель (режимы высокой/ низкой скорости) |
| 9 | Противотуманные фары |
| 10 | Очиститель фар |
| 11 | Замки дверей (отпирание) |
| 12 | Электрические стеклоподъемники |
| 13 | Фара (ближний свет) |
| 14 | Работа двигателя
(модели с механической коробкой
передач и системой HSA) Работа двигателя (модели с механической коробкой передач без системы Smoother) Передача заднего хода (модели с автоматической коробкой передач) |
| 15 | Фара (дальний свет) |
| 16 | Задние фонари |
| 17 | Отключение индикатора вспомогательного (моторного) тормоза (модели с автоматической коробкой передач) Фонарь заднего хода прицепа |
| 18 | Управление вспомогательным (моторным) тормозом
(модели с автоматической коробкой передач) Стоп-сигналы прицепа |
| 19 | Задние электрические стеклоподъемники Информация о прицепе 2 |
| 20 | Раздаточная коробка (LOW) (полноприводные модели) |
| 21 | Управление вспомогательным (моторным) тормозом (модели с ABS) Основной механизм отбора мощности (модели с РТО) |
| 22 | Отключение вспомогательного (моторного) тормоза (модели с автоматической коробкой передач) Основной механизм отбора мощности (модели с PTO) |
| 23 | Вентилятор конденсатора (модели с кондиционером) |
| 24 | Отключение РТО
(модели с механической коробкой
передач и РТО) Нейтраль АТ (модели с автоматической коробкой передач) Отключение PTO (модели с механической коробкой передач и PTO без системы Smoother) |
| 25 | Резервное место |
| 26 | Аварийная сигнализация прицепа |
| 27 | Информация о прицепе 1 |
| 28 | Задние фонари прицепа Зажигание |
| 29 |
Вспомогательное оборудование |
Реле (модели с двигателем 6HK1/4HK1; модели для Таиланда/Индонезии, с ABS для Таиланда)
| 1) Модели с ABS для Таиланда |
 |
| 2) Модели для Таиланда/Индонезии |
 |
| № | Назначение |
| 1 | Стоп-сигналы |
| 2 | Вентилятор отопителя |
| 3 | Замок зажигания (ON) |
| 4 | 1) Замки дверей (запирание) 2) Резервное место |
| 5 | Резервное место |
| 6 | Стеклоочиститель (основной режим) |
| 7 | Звуковой сигнал |
| 8 | Стеклоочиститель (режимы высокой/низкой скорости) |
| 9 | Противотуманные фары (модели для Таиланда) |
| 10 | Резервное место |
| 11 | 1) Замки дверей (отпирание) 2) Резервное место |
| 12 | 1) Электрические стеклоподъемники 2) Резервное место |
| 13 | Фара (ближний свет) |
| 14 | 1) Резервное место 2) Стоп-сигналы прицепа (модели FVZ/GVR MODEL для Таиланда) |
| 15 | Фара (дальний свет) |
| 16 | Задние фонари |
| 17 | 1) Основной механизм отбора мощности (модели с РТО) 2) Зажигание (модели для Таиланда) |
| 18 | 1) Вентилятор конденсатора (модели с кондиционером) 2) Вспомогательное оборудование (модели для Таиланда) |
| 19 | 1) Отключение механизма отбора мощности (модели с РТО) 2) Стоп-сигналы прицепа (модели FVZ/GVR MODEL для Таиланда) |
| 20 | 1) Управление вспомогательным (моторным) тормозом 2) ― |
| 21 |
― |
| 22 |
Основной механизма отбора мощности |
| 23 |
Вентилятор конденсатора (модели для Таиланда) |
| 24 |
Отключения механизм отбора мощности |
| 25 |
Управление вспомогательным (моторным) тормозом (модели с ABS для Таиланда) |
| 26 |
― |
| 27 |
― |
| 28 |
― |
| 29 |
― |
| 30 |
Задние фонари прицепа (модели FVZ/GVR для Таиланда) |
| 31 |
Фонари заднего хода прицепа (модели FVZ/GVR для Таиланда) |
Блок предохранителей расположенный слева позади кабины

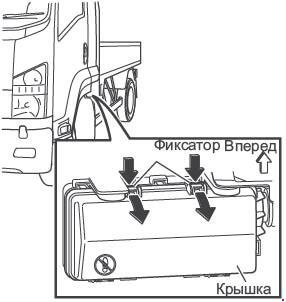

Крышка блока реле, расположенного слева позади кабины, снимается при нажатии на фиксаторы, расположенные на крышке, и одновременном сдвиге ее вверх.
| Модели с двигателем 6HH1 |
 |
| Модели с двигателем 6HK1/4HK1 |
 |
|
|
| № | Назначение | А |
| 1 | Резервное место1) Блок управления двигателем (ECM)2) |
15 |
| 2 | Кондиционер | 10 |
| 3 | Остановка двигателя1) Источник питания2) |
101) 152) |
| 4 | Источник питания1) Блок управления трансмиссией (ТСМ)2) |
15 |
| Реле | ||
| 1 | Резервное место1) Стартер2) Подогреватель топлива2) |
|
| 2 | Резервное место1) Блок управления двигателем (ECM)2) |
|
| 3 | Предпусковой подогрев | |
| 4 | Электромагнитная муфта | |
| 5 | Резервное место1) Отключение зуммера2) Нагрузка2) |
|
| 6 | Резервное место1) Отключение стартера2) |
|
| 7 | Остановка двигателя1) Управление стоп-сигналами2) |
|
2) Модели с двигателем 6HK1/4HK1
