Схема предохранителей и реле Mercedes W221 / C216 (рестайлинг; 2009-2013)

Схема предохранителей и реле Mercedes W221 / C216 (рестайлинг; 2009-2013)

Модельный год:
2009-2013 (рестайлинг)

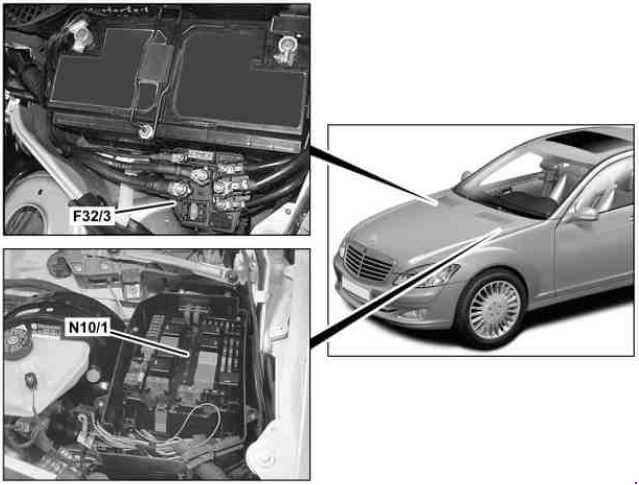

Моторный отсек:
Схема предохранителей и реле Mercedes W221 / C216 (рестайлинг; 2009-2013)
F32/3 - Блок силовых предохранителей в моторном отсеке
N10/1 - Блок предохранителей и реле в моторном отсеке

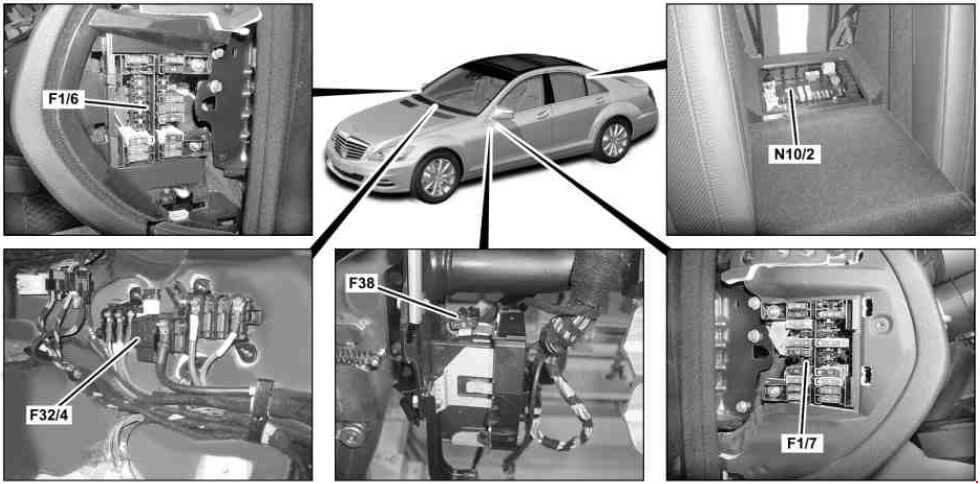

Салон:
Схема предохранителей и реле Mercedes W221 / C216 (рестайлинг; 2009-2013)
F1/6 - Правый блок предохранителей в панели приборов
F1/7 - Левый блок предохранителей в панели приборов
F32/4 - Блок силовых предохранителей в салоне
F38 - Предохранитель аварийной АКБ
N10/2 - Блок предохранителей в багажном отделении

Блок предохранителей в моторном отсеке

Схема предохранителей и реле Mercedes W221 / C216 (рестайлинг; 2009-2013)
  • При образовании влаги протрите блок предохранителей сухой тканью.
  • Выверните винты (1) с помощью ключа для винтов с внутренним шестигранником.
  • Автомобили с дизельным двигателем: снимите держатель (3) и блок управления.
  • Все автомобили: снимите крышку (2).
Схема предохранителей и реле Mercedes W221 / C216 (рестайлинг; 2009-2013)

Функция/компонент
А
20
Двигатель 629, 642, 651: Блок управления системы CDI
Двигатель 156, 157, 272, 273, 275, 276, 278: Блок управления ME
10
21
Двигатель 156, 157, 272, 273, 275, 276, 278: Кабельный наконечник электр. цепи клеммы 87 M1i
Двигатель 629, 642:
   Блок управления системы CDI
   Реле топливного насоса
Двигатель 651: Дозирующий клапан
20
22 Двигатель 156, 157, 272, 273, 276, 278: Кабельный наконечник электр. цепи клеммы 87
15
23
Двигатель 156, 157, 272, 273, 275, 276, 278, 629, 642: Кабельный наконечник электр. цепи клеммы 87
Двигатель 156, 157, 272, 273, 276, 278: Кабельный наконечник электр. цепи клеммы 87 M2e
Двигатель 275: Кабельный наконечник электр. цепи клеммы 87 M2i
Двигатель 651: Блок управления SAM с модулем предохранителей и реле в задней части салона
20
24
Двигатель 157, 272, 273, 276, 278: Кабельный наконечник электр. цепи клеммы 87M1e
Двигатель 642: Блок управления системы CDI
25
25 Комбинация приборов 7,5
26 Передняя левая блок-фара
10
27 Передняя правая блок-фара
10
28
Двигатель 275:
   Блок управления EGS
   Блок управления, интегрированный в АКП (VGS)
7,5
29 Блок управления SAM с модулем предохранителей и реле в задней части салона 5
30
Двигатель 629, 642, 651: Блок управления системы CDI
Двигатель 156, 157, 272, 273, 275, 276, 278:
   Блок управления ME
   Блок управления топливного насоса
7,5
31 S 400 Hybrid: Электрический компрессор кондиционера 5
32
Блок управления дополнительного насоса масла КП
15
33
Начиная с 1.9.10: Блок управления ESP
S 400 Hybrid:
   Блок системы управления АКБ
   Блок управления преобразователя постоянного напряжения
   Блок управления силовой электроники
5
34 S 400 Hybrid: Блок управления системы рекуперации энергии торможения
5
35 Блок управления электрического стояночного тормоза
5
36 Диагностический разъём 10
37 Блок управления EZS
7,5
38 Блок управления центрального интерфейса 7,5
39 Комбинация приборов
7,5
40 Верхняя блок-панель управления
7,5
41 Подчиненный электромотор стеклоочистителя
30
42 Главный электромотор очистителя 30
43 Прикуриватель с подсветкой, передний
15
44 Резерв -
45
S 400 Hybrid:
   Циркуляционный насос 1 силовых электронных устройств
5
46
Блок управления ABC (система активного контроля уровня кузова)
Блок управления AIRMATIC с ADS
15
47 Электромотор регулировки рулевой колонки вверх и вниз 15
48 Электромотор регулировки рулевой колонки вперёд и назад
15
49 Электронный модуль рулевой колонки
10
50 Блок управления KLA
15
51
Дисплей COMAND
Дисплей системы раздельного изображения SPLITVIEW (система раздельного изображения)
5
52a
W221:
   Левый звуковой сигнал
   Правый звуковой сигнал
15
52b
W221, C216:
   Левый звуковой сигнал
   Правый звуковой сигнал
15
53 Резерв -
54 Блок рециркуляции воздуха климатической системы
40
55 Бензиновые двигатели: Электрический воздушный насос 60
56 Компрессорный блок системы AIRmatic
40
57 Подогрев щеток стеклоочистителя 30
60 Электрогидравлический усилитель рулевого управления
5
61 Блок управления систем пассивной безопасности 7,5
62 Блок управления системы ночного видения
5
63 С двигателем 629 и двигателем 642 с 1.9.08: Датчик конденсата топливного фильтра с элементом подогрева
15
64
W221:
   Катушка электромагнита подголовника NECK-PRO на спинке сиденья водителя
   Катушка электромагнита подголовника NECK-PRO на спинке правого переднего сиденья
10
65 Действительно с 1.6.09: Штекерное соединение 12 вольт в вещевом ящике
15
66 Модуль управления DTR (Distronic)
Реле
А Реле воздушного насоса
B Реле компрессора воздушной подвески
C реле клеммы 87, двигатель
D Реле клеммы 15
E Реле электр. цепи клеммы 87 ходовой части
F Реле звуковых сигналов
G Реле клеммы 15R
H Реле эл. цепи клеммы 50, стартер
J Реле эл. цепи клеммы 15, стартер
K Реле подогрева щёток стеклоочистителя

Блок предохранителей в передней панели слева

Схема предохранителей и реле Mercedes W221 / C216 (рестайлинг; 2009-2013)
  • Потяните крышку (1) в направлении стрелки наружу и снимите.
Схема предохранителей и реле Mercedes W221 / C216 (рестайлинг; 2009-2013)

Функция/компонент
А
92 Блок управления переднего левого сиденья
40
93
Блок управления систем пассивной безопасности
Блок управления системы определения массы пассажиров (WSS) (США)
7,5
94 Многофункциональная камера
5
95 Резерв -
96 Блок управления RDK (система контроля давления в шинах) 5
97 DVD-проигрыватель 7,5
98 Резерв -
99
Дисплей COMAND
Дисплей системы раздельного изображения SPLITVIEW
7,5
100 Блок управления мультимедийного интерфейса
5
101
W221:
   Задний дисплей слева
   Задний дисплей справа
10
102 Блок управления переднего правого сиденья
40
103 Блок управления ESP
7,5
104 Блок управления аудиотюнера
40
105 Резерв -
106
Навигационный процессор
Блок управления электронной системы взимания дорожных сборов (ETC) (Япония)
Штекерное соединение ТВ/тюнер (Южная Корея)
5
107
Блок управления SDAR
Блок управления цифрового звукового радиовещания
Блок управления тюнера высокого разрешения
5
108 Блок управления кондиционера в задней части
5
109 Электронный регулятор вентилятора системы кондиционирования задней части салона
15
110
W221:
   Блок управления заднего левого сиденья с мультиконтурной спинкой
   Блок управления заднего правого сиденья с мультиконтурной спинкой
7,5
111 Задняя блок-панель управления HBF
5
112 S 400 Hybrid: Передний блок управления SAM с модулем предохранителей и реле
5
113 S 400 Hybrid: Блок управления преобразователя постоянного напряжения
5

Блок предохранителей в передней панели справа

Схема предохранителей и реле Mercedes W221 / C216 (рестайлинг; 2009-2013)

Функция/компонент
А
70
C216: Блок управления правой двери
W221: Блок управления в передней правой двери
40
71 Блок управления KEYLESS-GO
15
72 S 400 Hybrid: Пиротехнический разъединительный элемент 7,5
73
Блок управления COMAND (Япония)
Блок управления системы аварийного вызова
5
74 Блок управления HDS (дистанционное закрывание крышки багажника) 30
75
S 400 Hybrid:
   Блок системы управления АКБ
   Блок управления силовой электроники
10
76 Двигатель 642.8: Реле питания AdBlue®   -
S 400 Hybrid: Реле вакуумного насоса (+) 15
77 Акустический усилитель
50
78
S 65 AMG с двигателем 275: Реле дополнительного вентилятора
Двигатель 642.8: Реле питания AdBlue®
25
Двигатель 157, 278; S 400 Hybrid, CL 63 AMG: Циркуляционный насос охладителя наддувочного воздуха 15
79 Сирена сигнализации
7,5
80
C216: Блок управления в левой двери
W221: Блок управления в передней левой двери
40
81
C216: Блок управления систем задней части салона
W221: Блок управления задней левой двери
30
40
82
C216: Блок управления систем задней части салона
W221: Блок управления задней правой двери
30
40
83 Модуль сервопривода АКП для системы "DIRECT SELECT"
30
84 Цифровой звуковой процессор 20
85 На а/м AMG: Накладки порогов с подсветкой 10
86 Резерв -
87 Резерв -
88 Резерв -
89 Резерв -
90
C216: Отопитель STH (система автономного отопления)
W221: Отопитель STH (автономный) или ZUH (дополнительный)
20
91
Приемный блок дистанционного радиоуправления автономным отопителем STH
S 400 Hybrid: Передний блок управления SAM с модулем предохранителей и реле
5

Блок предохранителей в багажном отсеке

Схема предохранителей и реле Mercedes W221 / C216 (рестайлинг; 2009-2013)
  • Откиньте подлокотник в задней части салона вниз.
  • Потяните ручку (1) на обшивке за подлокотником в задней части салона в направлении стрелки вверх.
  • Откиньте обшивку (2) вниз.
Схема предохранителей и реле Mercedes W221 / C216 (рестайлинг; 2009-2013)
  • Откройте крышку (4) с помощью подходящего предмета (3).
  • Снимите крышку (4) в направлении стрелки вверх.
Схема предохранителей и реле Mercedes W221 / C216 (рестайлинг; 2009-2013)

Функция/компонент
А
115 Обогрев заднего стекла
50
116
Двигатель 157, 275, 278: Циркуляционный насос охладителя наддувочного воздуха
Двигатель 156: Циркуляционный насос масляного радиатора двигателя
S 400 Hybrid: Циркуляционный насос 2 силовых электронных устройств
10
117 Задний прикуриватель
15
118 Двигатель 629, 642: Топливный насос 30

S 400 Hybrid:  Циркуляционный насос 1 силовых электронных устройств
15

Двигатель 642.8, 651 начиная с 1.6.11: Компрессор хладагента с электромагнитной муфтой
15
119 Центральная панель управления спереди
7,5
120 Резерв -
121 Блок управления аудиотюнера
10
122 Блок управления COMAND
7,5
123 W221: Передний правый реверсивный натяжитель ремня безопасности 40
124 W21: Передний левый реверсивный натяжитель ремня безопасности
40
125 Блок управления голосового управления (SBS) 5
126 Потолочная блок-панель управления 25
127
Насос нижней части спинки сиденья
Пневмонасос мультиконтурного сиденья
Пневмонасос для динамической регулировки сиденья
30
128 Двигатель 156, 157, 272, 273, 275, 276, 278, 642: Блок управления топливного насоса
25
129 Блок управления UHI (универсальный интерфейс сотового телефона) 25
130 Блок управления электрического стояночного тормоза 30
131 Модуль антенных усилителей над задним стеклом 7,5
133 Блок управления системы распознавания прицепа
15

Камера заднего вида
5
134 Розетка в багажном отделении
15
135
Блок управления радарных датчиков (SGR)
Блок управления PTS (PARKTRONIC)
7,5
136 Двигатель 642.8: Блок управления AdBlue®
7,5
137 Начиная с 1.9.10: Камера заднего вида
7,5
138
Навигационный процессор (Тайвань, до 31.8.10)
Блок управления системы аварийного вызова
Штекерное соединение ТВ/тюнер (Япония)
5
139 Холодильный бокс в спинке заднего сиденья 15
140
Штекерное соединение прикуривателя с освещением пепельницы, сзади
Розетка 115 В
15
141
Блок управления камеры заднего вида
Модуль электропитания камеры заднего вида
5
142
Блок управления PTS (PARKTRONIC)
Блок управления радарных датчиков (SGR)
Блок управления видеодатчиков и радарных датчиков (начиная с 1.9.10)
7,5
143 Блок управления задних сидений
25
144 Блок управления задних сидений
25
145 Штекерный разъём тягово-сцепного устройства AHV, 13-контактный
20
146 Блок управления системы распознавания прицепа
25
147 Резерв -
148 Концевая муфта клеммы 30 панорамного сдвижного люка
25
149 Модуль управления панорамным сдвижным люком 25
150
Комбинированный ТВ-тюнер (аналоговый/цифровой)
Штекерное соединение ТВ/тюнер (Япония)
7,5
151 Блок управления системы распознавания прицепа
20
152 Блок управления преобразователя DC/AC
25
Реле
M Реле клеммы 15 (2) / резерв 1 (реле с переключающим контактом)
Н Реле клеммы 15R
O Реле розеток
P Реле обогрева заднего стекла
Q
Двигатель 156, 157, 275, 278, 629: Реле циркуляционного насоса
S 400 Hybrid: Реле циркуляционного насоса 2 силовых электронных устройств
R Реле прикуривателя
S
Двигатель 642, кроме 642.8: Реле топливного насоса
Двигатель 642.8, 651 начиная с 1.6.11: Электромагнитная муфта компрессора хладагента
S 400 Hybrid: Реле циркуляционного насоса 1 силовых электронных устройств


Блок силовых предохранителей в моторном отсеке

Схема предохранителей и реле Mercedes W221 / C216 (рестайлинг; 2009-2013)
  • При образовании влаги протрите блок предохранителей сухой тканью.

  • Поднимите крышку (2), взявшись за нижнюю кромку (1). Фиксирующие язычки отсоединяются.
  • Снимите крышку (2).
Схема предохранителей и реле Mercedes W221 / C216 (рестайлинг; 2009-2013)


Функция/компонент
А
3 Блок управления SAM с модулем предохранителей и реле в задней части салона
150
4
Реле функции ECO Start-Stopp
S 400 Hybrid: Блок управления преобразователя постоянного напряжения
Блок управления обогревом ветрового стекла
150
5 Многофункциональный блок управления спецавтомобиля (MSS)
125

S 400 Hybrid: Вакуумный насос
40
6 Правый блок предохранителей в передней панели
80
7
Многофункциональный блок управления спецавтомобиля (MSS)
Двигатель 629, 642, 651:Дополнительный подогреватель PTC
150
8 Передний блок управления SAM с модулем предохранителей и реле
80
9 Левый блок предохранителей в передней панели
80
10 Блок управления SAM с модулем предохранителей и реле в задней части салона
150

Блок силовых предохранителей в салоне

Схема предохранителей и реле Mercedes W221 / C216 (рестайлинг; 2009-2013)

Функция/компонент
А
2 Генератор (G2) 400
3
Электрогидравлический усилитель рулевого управления
Двигатель 629, 642:Конец времени накаливания свечи
150
4 Блок силовых предохранителей салона F32/4 -
5 Всасывающий электровентилятор двигателя и кондиционера с интегрированным регулятором
100
6 Передний блок управления SAM с модулем предохранителей и реле
150
7
Блок управления ESP
S 400 Hybrid: Блок управления системы рекуперации энергии торможения
40
8
Блок управления ESP
S 400 Hybrid: Блок управления системы рекуперации энергии торможения
25
9 Передний блок управления SAM с модулем предохранителей и реле 25
10 Резерв -
Реле
F32/4k2 - Реле отключения тока покоя

Блок предохранителей системы AdBlue

Схема предохранителей и реле Mercedes W221 / C216 (рестайлинг; 2009-2013)Схема предохранителей и реле Mercedes W221 / C216 (рестайлинг; 2009-2013)

Функция/компонент
А
A Блок управления AdBlue® 7.5
B Цепь подогревателя 1 20
C Цепь подогревателя 2 20
D Резерв -

Реле вакуумного насоса (S 400 Hybrid)

Схема предохранителей и реле Mercedes W221 / C216 (рестайлинг; 2009-2013)
K109 - Реле вакуумного насоса (+)
K109/1 - Реле вакуумного насоса (–)
F32/3 - Блок силовых предохранителей в моторном отсеке
N10/1 - Блок реле и предохранителей в моторном отсеке
