Схема предохранителей и реле Ravon R4

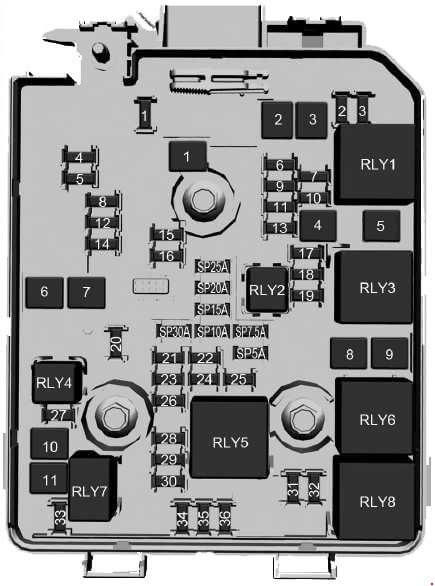

Блок предохранителей в моторном отсеке
| № |
А |
Функция/компонент |
| 1 | 25 | Не используется |
| 2 | 7,5 | Наружное зеркало заднего вида |
| 3 | 5 | Не используется |
| 4 | 25 | Не используется |
| 5 | 30 | Модуль АБС |
| 6 | 5 | Не используется |
| 7 | 15 | Не используется |
| 8 | 15 | Модуль автоматической КПП |
| 9 | 5 | Регулятор управляющего напряжения |
| 10 | 10 | Регулировка фар Камера заднего вида |
| 11 | 20 | Обогреватель заднего стекла |
| 12 | 30 | Задний антизапотеватель |
| 13 | 10 | Не используется |
| 14 | 7,5 | Подогреватель наружного зеркала заднего вида |
| 15 | 20 | Не используется |
| 16 | 25 | Подогрев передних сидений |
| 17 | 10 | Не используется |
| 18 | 10 | Модуль управления двигателем Модуль управления АКПП |
| 19 | 20 | Топливный насос |
| 20 | 15 | Не используется |
| 21 | 10 | Обмотка реле вентилятора радиатора Обмотка реле кондиционера |
| 22 | 10 | Не используется |
| 23 | 10 | Блок управления двигателем |
| 24 | 10 | Передний стеклоомыватель |
| 25 | 10 | Не используется |
| 26 | 10 | Блок управления двигателем Датчик массового расхода воздуха |
| 27 | 10 | Не используется |
| 28 | 10 | Кислородный датчик |
| 29 | 20 | Блок управления двигателем |
| 30 | 15 | Управление впрыском и зажиганием |
| 31 | 10 | Левая фара дальнего света |
| 32 | 10 | Правая фара дальнего света |
| 33 | 15 | Блок управления двигателем |
| 34 | 15 | Звуковой сигнал |
| 35 | 10 | Компрессор кондиционера |
| 36 | 10 | Передний противотуманный фонарь |
| Jcase | ||
| 1 |
40 | Модуль АБС |
| 2 | 30 | Стеклоочиститель ветрового стекла |
| 3 | 40 | Реле управления обогревом,вентиляцией и кондиционером |
| 4 | 30 | Подушка безопасности/ Автоматическое отпирание Панель приборов Педаль сцепления Регулировка фар |
| 5 | 40 | Не используется |
| 6 | 30 | Не используется |
| 7 | 40 | Не используется |
| 8 | 30 | Вентилятор радиатора |
| 9 | 40 | Вентилятор радиатора |
| 10 | 20 | Не используется |
| 11 | 30 | Стартер |
| Реле | ||
| R1 | Реле Ход/Пуск | |
| R2 | Топливный насос | |
| R3 | Не используется | |
| R4 | Не используется | |
| R5 | Реле силового агрегата | |
| R6 | Высокие обороты вентилятора радиатора | |
| R7 | Стартер | |

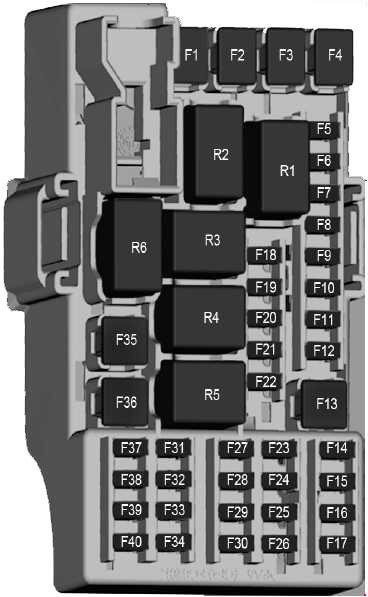

Блок предохранителей в панели приборов
| № |
А |
Функция/компонент |
| F1 |
- | Не используется |
| F2 | - | Не используется |
| F3 | - | Не используется |
| F4 | - | Не используется |
| F5 | 20 | Индикатор аварийных огней Индикатор отпотевателя заднего стекла Стоп-стнал Центральный верхний стоп-сигнал Подсветка номерного знака Управление реле системы стеклоочистителей Управление реле зажигания Сигнал зажигания для управления модуля двигателем Управление реле модуля запирания двери багажника Активация тормозной системы Индикатор системы кондиционирования воздуха |
| F6 | 20 | Индикатор управления системой запирания дверей
(для автомобилей с противоугонной системой) Управление реле отпотевателя заднего стекла Управление реле питания аксессуаров |
| F7 | 30 | Левая фара, ближний свет Правый задний габаритный огонь Левый стоп-сигнал Левый сигнал поворота Правый передний габаритный огонь Левый дневной ходовой огонь |
| F8 | 30 | Правая фара, ближний свет Левый задний габаритный огонь Правый стоп-сигнал Правый сигнал поворота Освещение багажника Левый боковой габаритный огонь Правый дневной ходовой огонь |
| F9 | 25 | Индикатор обогрева, вентиляции и кондиционера Управление реле модуля обогрева, вентиляции |
| F10 | 20 | Подсветка приборной панели Подсветка рычага селектора автоматической КПП Фонарь заднего хода |
| F11 | 20 | Подсветка выхода Задние противотуманные фары Блокировка переключателя автоматической КПП |
| F12 | 30 | Блокировка замков дверей и крышки наливной горловины |
| F13 | - | Не используется |
| F14 | 10 | Система запирания двери багажника |
| F15 | 10 | Система подушек безопасности Автоматическое отпирание |
| F16 | 15 | Диагностическая колодка |
| F17 | 2 | Выключатель зажигания |
| F18 | 10 | Модуль обогрева, вентиляции и кондиционера |
| F19 | - | Не используется |
| F20 | 10 | Эра-Глонасс |
| F21 | - | Не используется |
| F22 | 15 | Радиоприемник |
| F23 | - | Не используется |
| F24 | - | Не используется |
| F25 | - | Не используется |
| F26 | 10 | Комбинация приборов |
| F27 | 10 | Система подушек безопасности Автоматическое отпирание |
| F28 | 10 | Комбинация приборов |
| F29 | - | Не используется |
| F30 | 10 | Регулировка фар |
| F31 | - | Не используется |
| F32 | 10 | Модуль обогрева, вентиляции и кондиционера |
| F33 | - | Не используется |
| F34 | 2 | Подсветка органов управления на рулевом колесе |
| F35 | 25 | Передний электрический стеклоподъемник |
| F36 | 25 | Задний электрический стеклоподъемник |
| F37 | - | Не используется |
| F38 | 20 | Розетка/прикуриватель |
| F39 | - | Не используется |
| F40 | - | Не используется |
| Реле | ||
| R1 | - | |
| R2 | - | |
| R3 | Реле системы запирания двери багажника | |
| R4 | - | |
| R5 | Реле модуля обогрева, вентиляции и кондиционера | |
| R6 | Реле электрических стеклоподъемников Радио Розетка Прикуриватель |
|
