Схема предохранителей и реле Renault 25

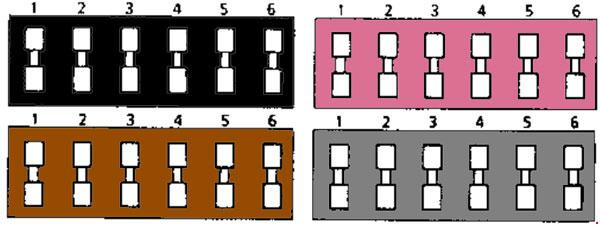

Блок предохранителей
| № |
А |
Назначение |
| 1 |
20 |
1983-1986: Обогрев заднего стекла |
| 30 |
1987-1992: Обогрев заднего стекла |
|
| 2 |
10 |
1983-1987: Стеклоочиститель (режим покоя) |
| 15 |
1988-1992: Стеклоочиститель (режим покоя), диагностический разъем |
|
| 3 |
15 |
1983-1984: Прикуриватель, освещение салона |
| 5 |
1985-1992: Освещение салона |
|
| 4 |
25 |
Центральный замок, память сидений |
| 5 |
30 |
Разъем прицепа, сиденья |
| 6 |
15 |
1986-1992: Задний стеклоочиститель (режим покоя) |
| 1 |
2 |
3-х скоростная автоматическая коробка передач |
| 5 |
4-х скоростная автоматическая коробка передач |
|
| 2 |
5 |
1983-1984: Отопитель, кондиционер |
| 10 |
1985-1992: Отопитель, кондиционер |
|
| 3 |
25 |
1989-1992: Прикуриватель, лампы заднего хода, селектор автоматической коробки передач, круиз-контроль, сиденья с электроприводом |
| 4 |
15 |
1989-1992: Передний противотуманный свет |
| 5 |
30 |
1983-1988: Левое сиденье с электроприводом |
| 20 |
1989-1992: Вентилятор системы охлаждения |
|
| 6 |
30 |
1983-1988: Правое сиденье с электроприводом 1989-1992: Сиденья с электроприводом |
| 1 |
25 |
Отопитель, кондиционер |
| 2 |
10 |
Радио, противоугонная система |
| 3 |
7.5 |
Задний противотуманный фонарь |
| 4 |
10 |
Указатели поворота, аварийная сигнализация |
| 5 |
5 |
Левый габаритный свет, переключатель освещения, блок неисправности ламп |
| 6 |
5 |
Правый габаритный свет, переключатель освещения, блок неисправности ламп, реостат освещения |
| 1 |
10 |
1983-1984: Стеклоочиститель |
| 15 |
1985-1992: Стеклоочиститель |
|
| 2 |
5 |
1983-1984: Лампы заднего хода |
| 15 |
1985-1988: Лампы заднего хода, прикуриватель |
|
| 7.5 |
1989-1992: Лампы заднего хода |
|
| 3 |
3 |
Панель инструментов, подсветка селектора автоматической коробки передач, голосовой синтезатор речи |
| 4 |
10 |
Лампы стоп-сигнала, круиз-контроль (1989), предупреждающий зуммер |
| 5 |
30 |
Стеклоподъемники левой стороны, зеркала с электроприводом |
| 6 |
30 |
Стеклоподъемники правой стороны, люк |

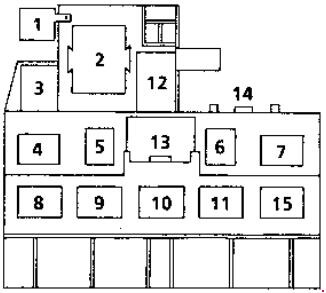

Блок реле
| № |
|
| 1 |
B298: Реле RPM B295: Датчик уровня охлаждающей жидкости 1988-1991: Реле круиз-контроля |
| 2 |
Реле стеклоочистителя |
| 3 |
Реле освещения салона |
| 4 |
Реле центрального замка |
| 5 |
Предупреждающий зуммер |
| 6 |
Реле аварийной сигнализации (указатели поворота) или Реле отсечки зажигания |
| 7 |
Реле фар Arabia: Реле избыточной скорости (excess speed) V6 с 1991: Реле низкого уровня топлива |
| 8 |
Реле кондиционера или Перемычка |
| 9 |
Реле реостата освещения |
| 10 |
Реле обогрева заднего стекла или Таймер обогрева заднего стекла |
| 11 |
Реле стартера (автоматическая коробка передач) Шунт (механическая коробка передач) |
| 12 |
Соединение с жгутом проводов двери водителя |
| 13 |
Соединение с жгутом проводов двери водителя |
| 14 |
Общее электропитание |
| 15 |
Реле аварийной сигнализации (указатели поворота) |
