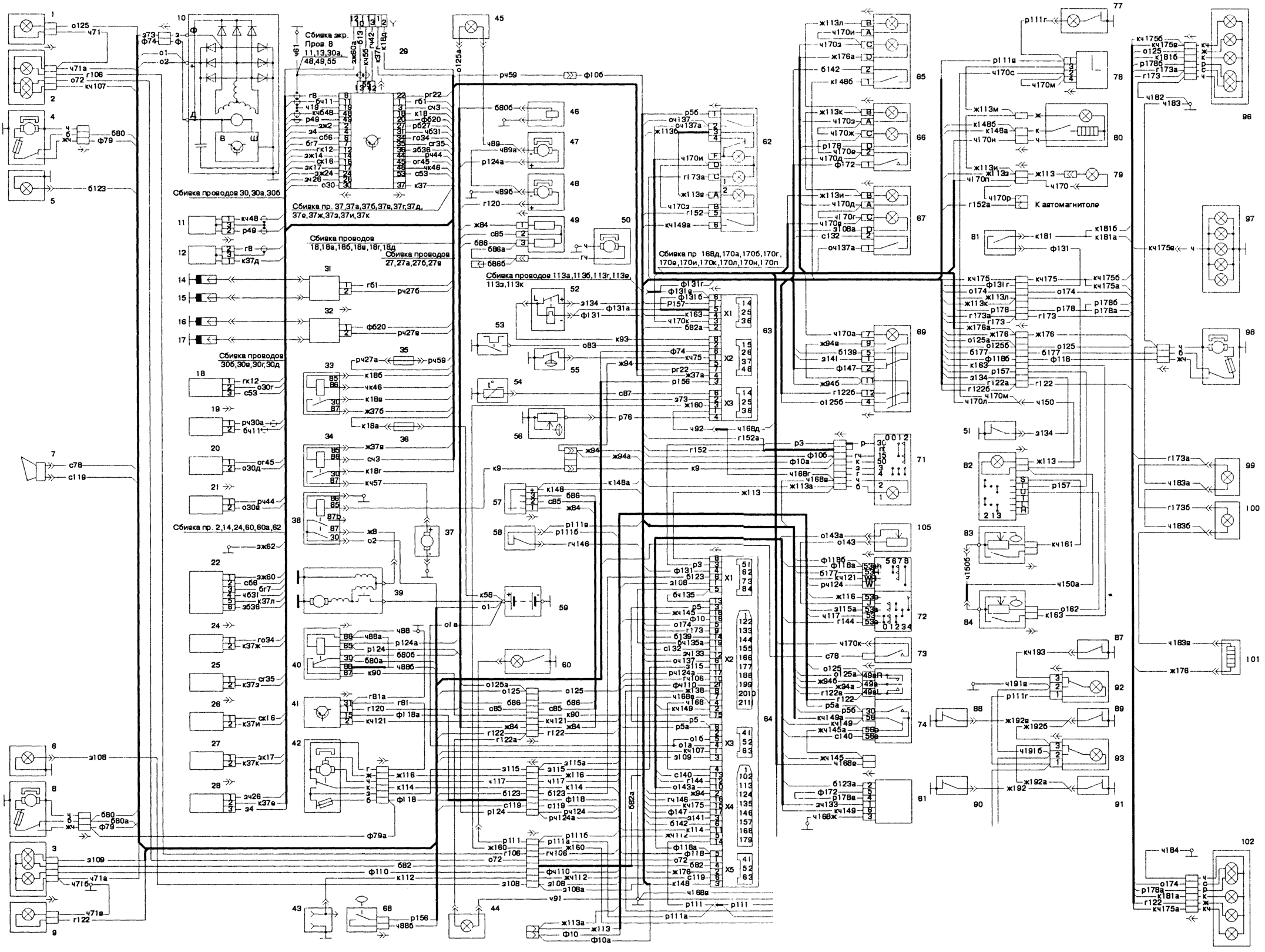

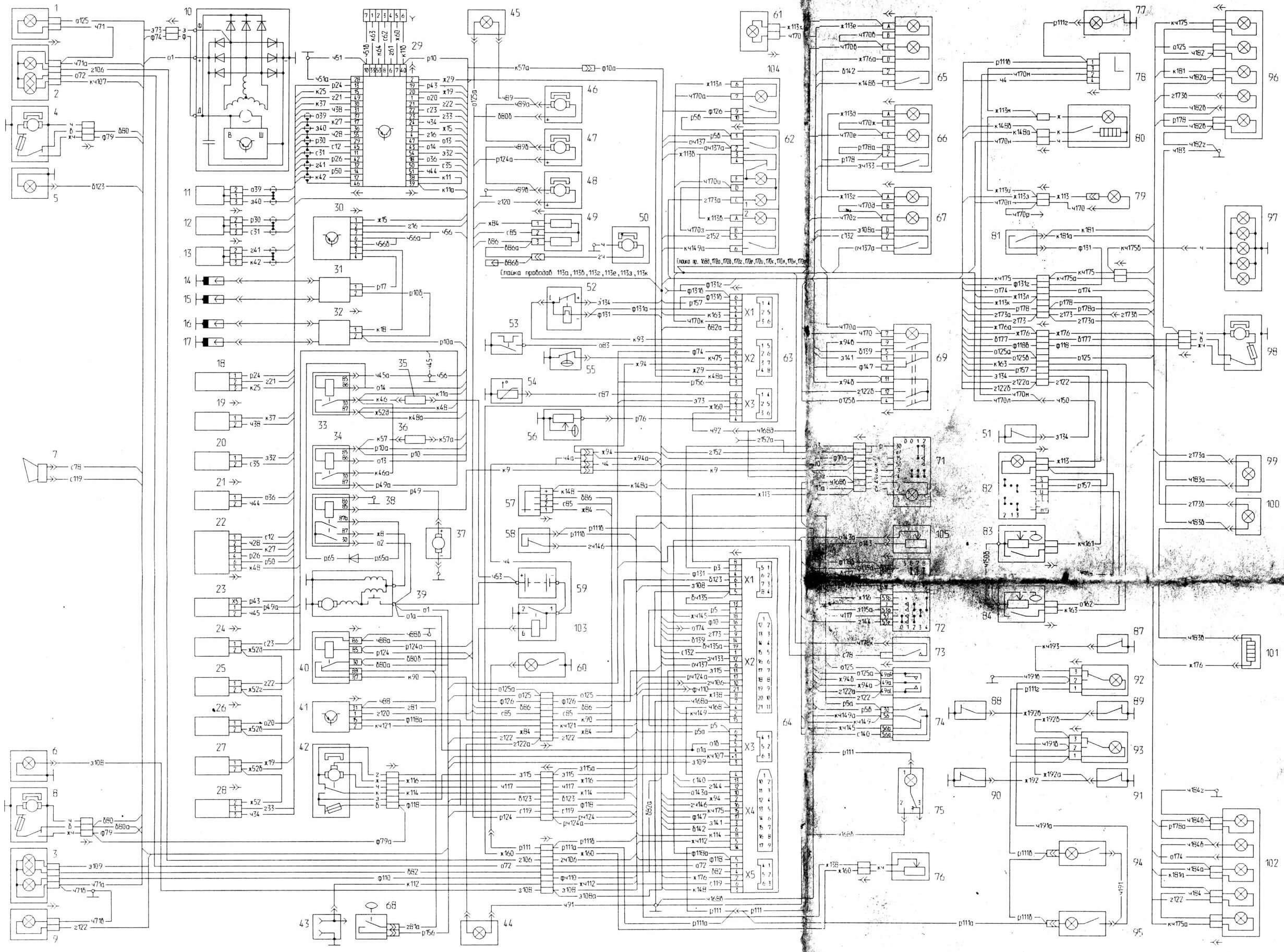

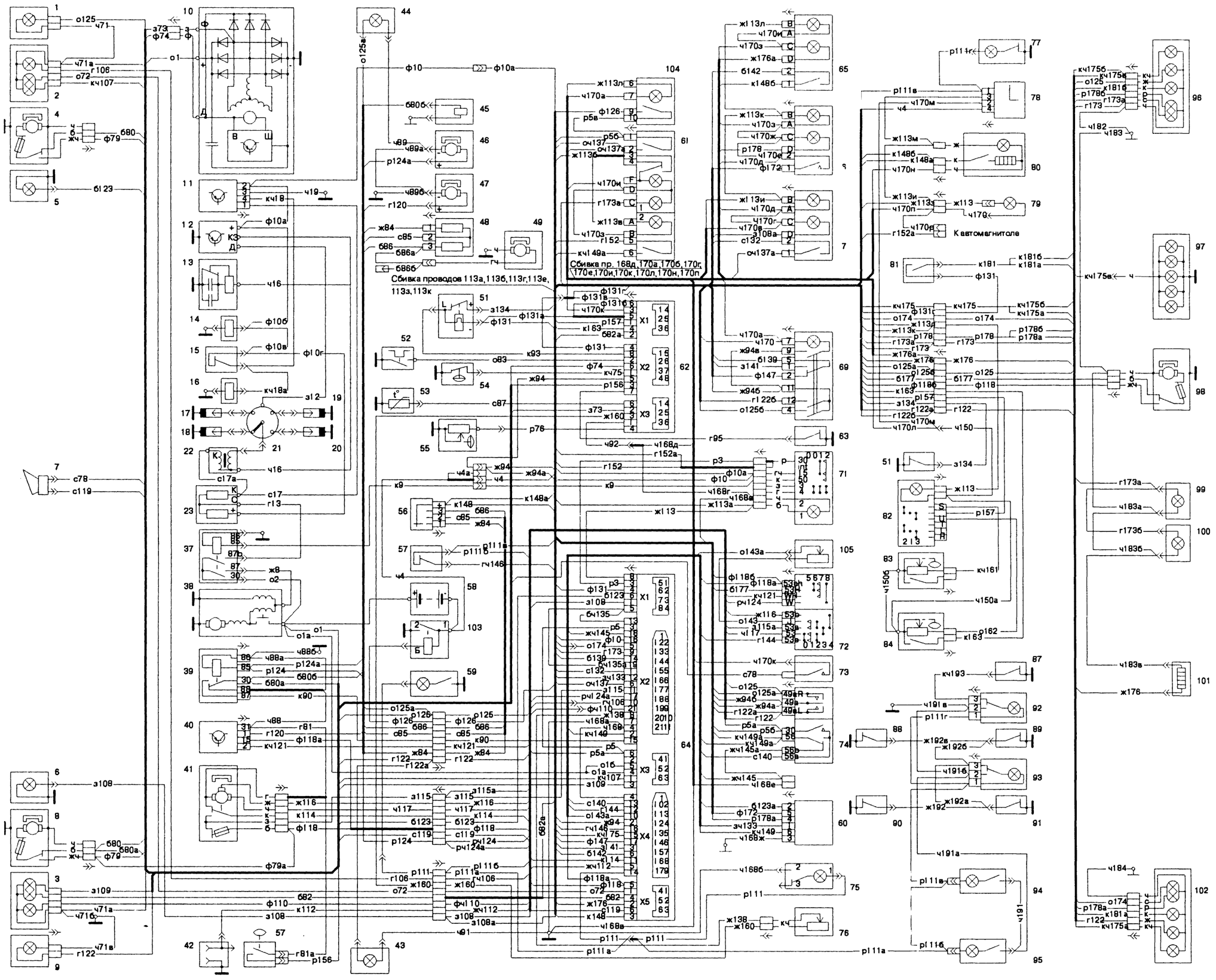

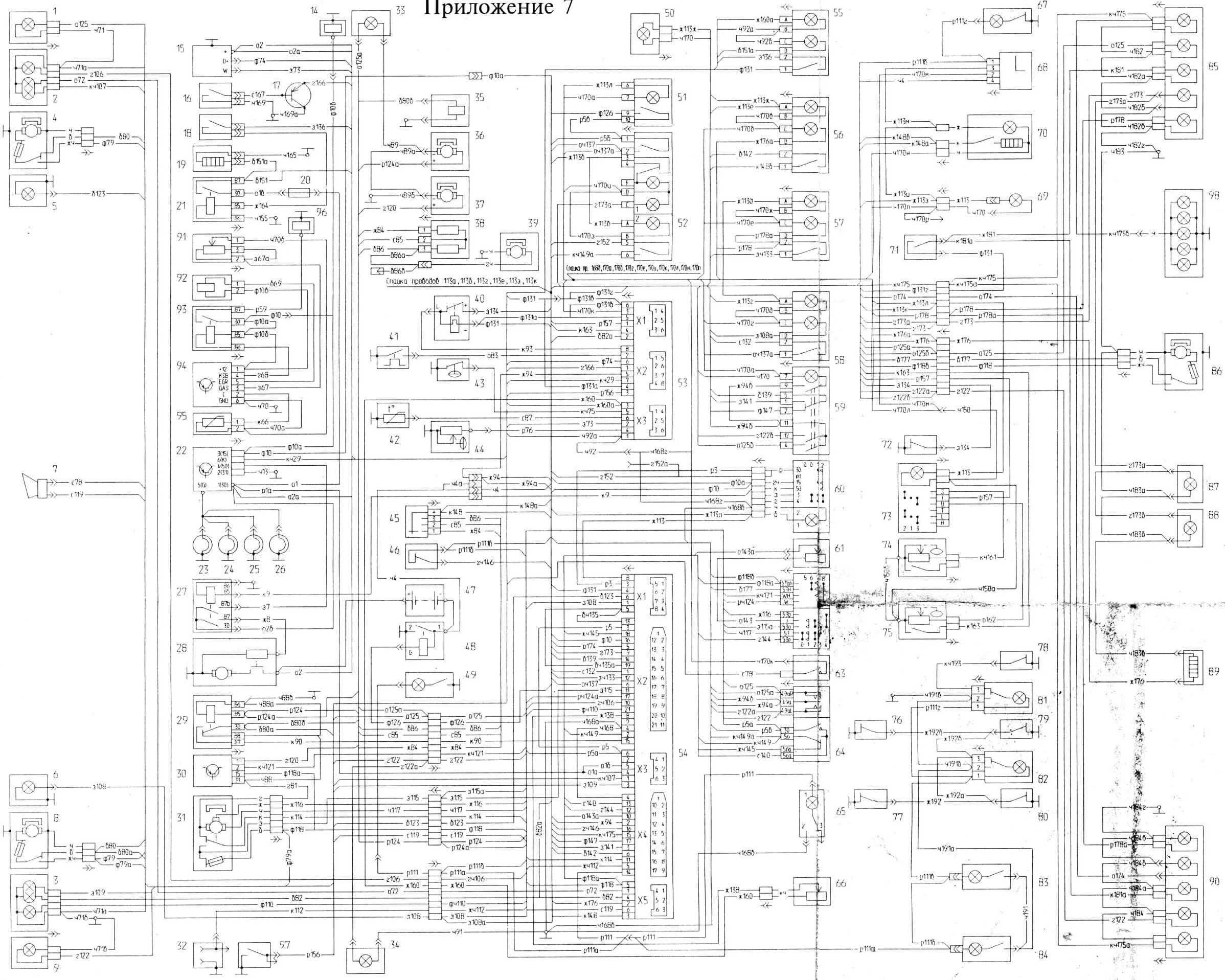

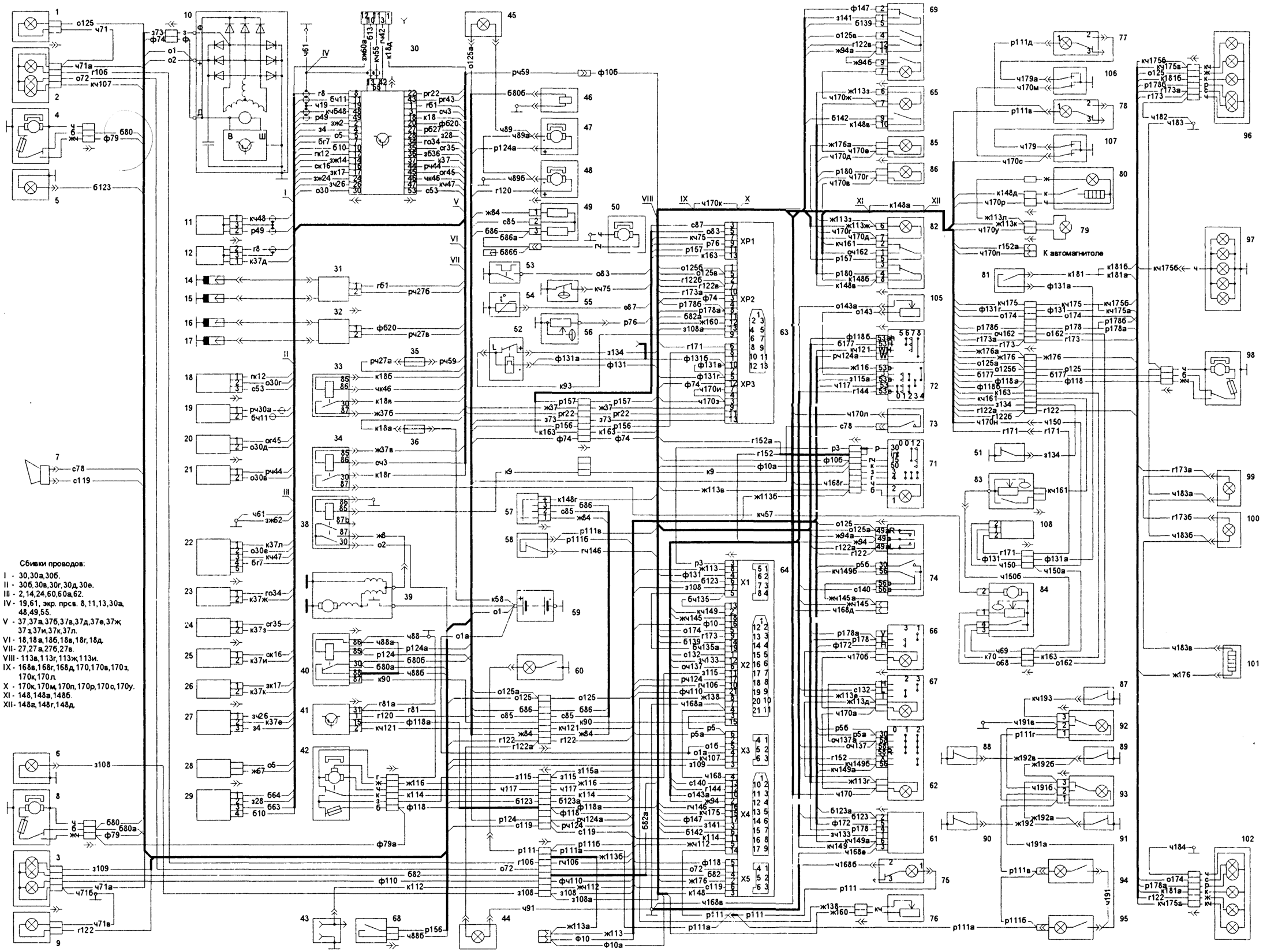

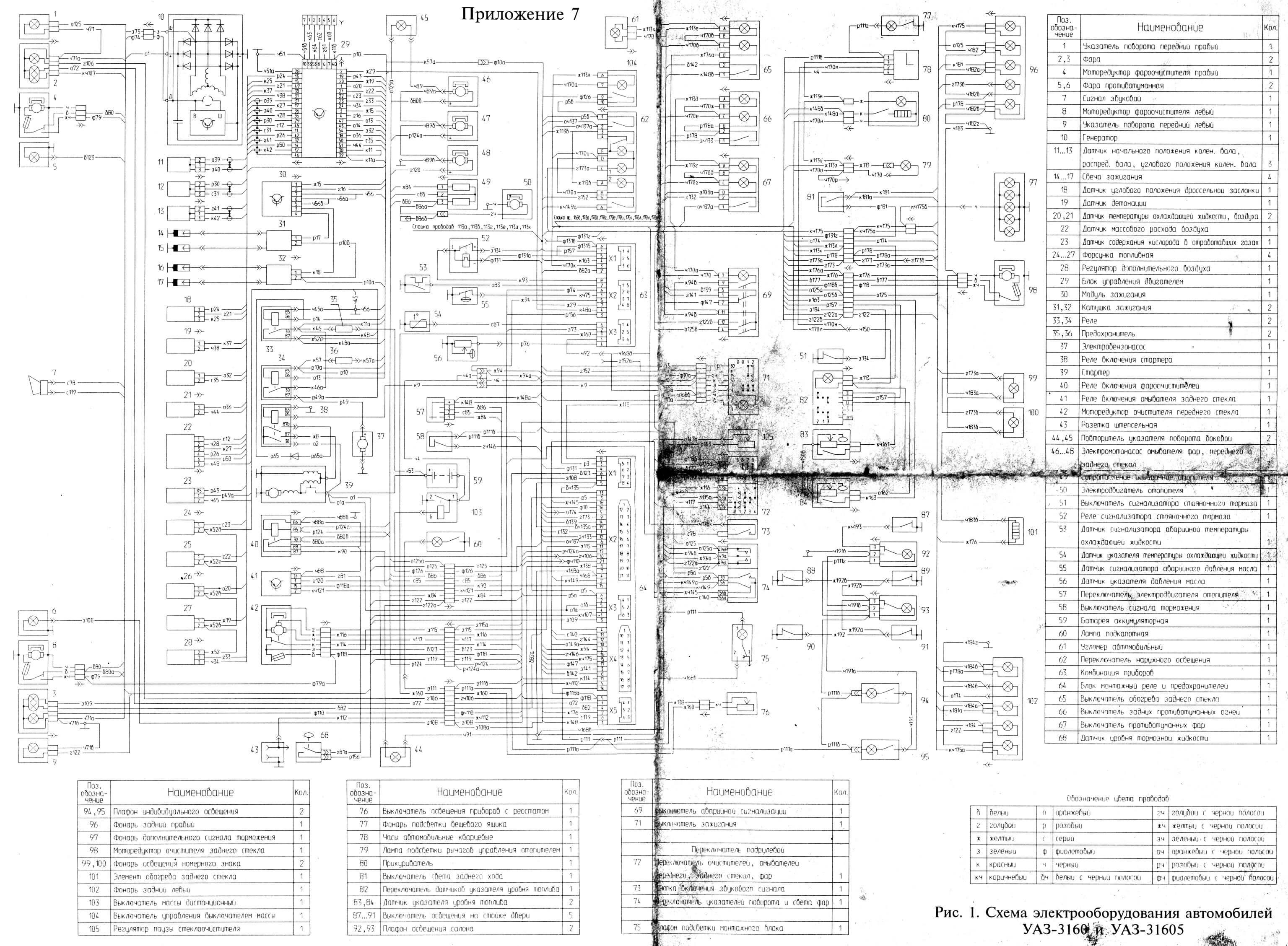

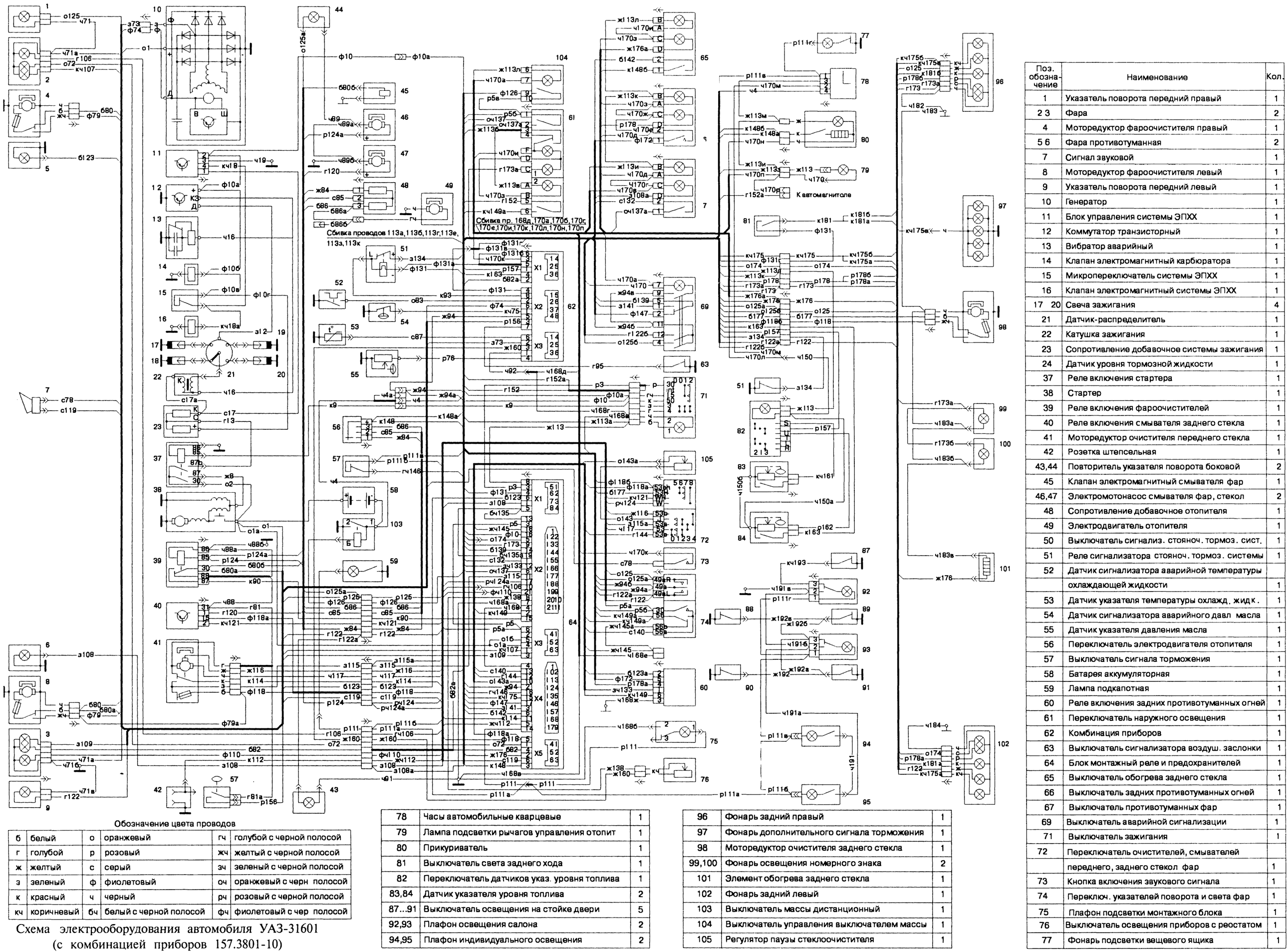

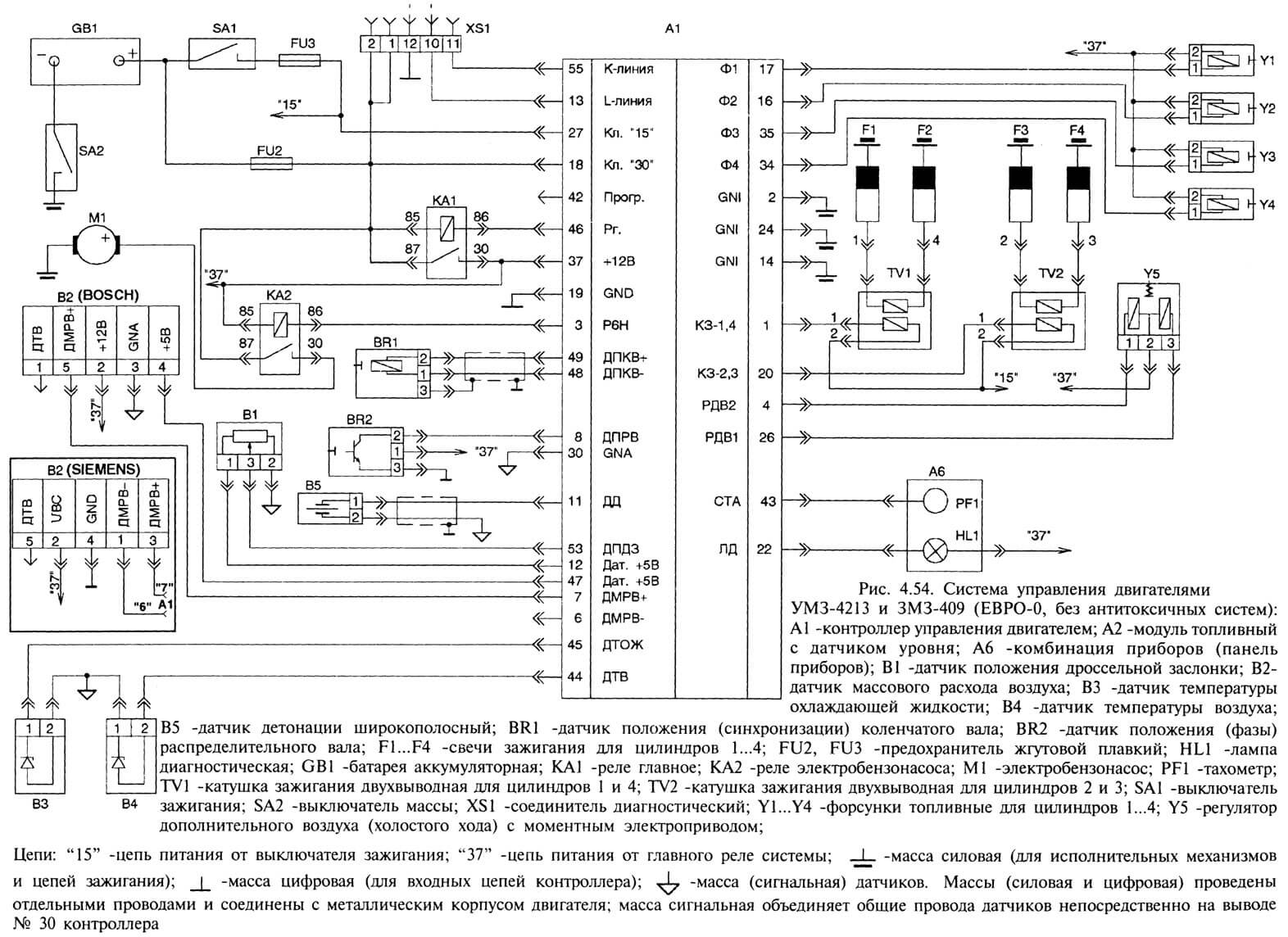

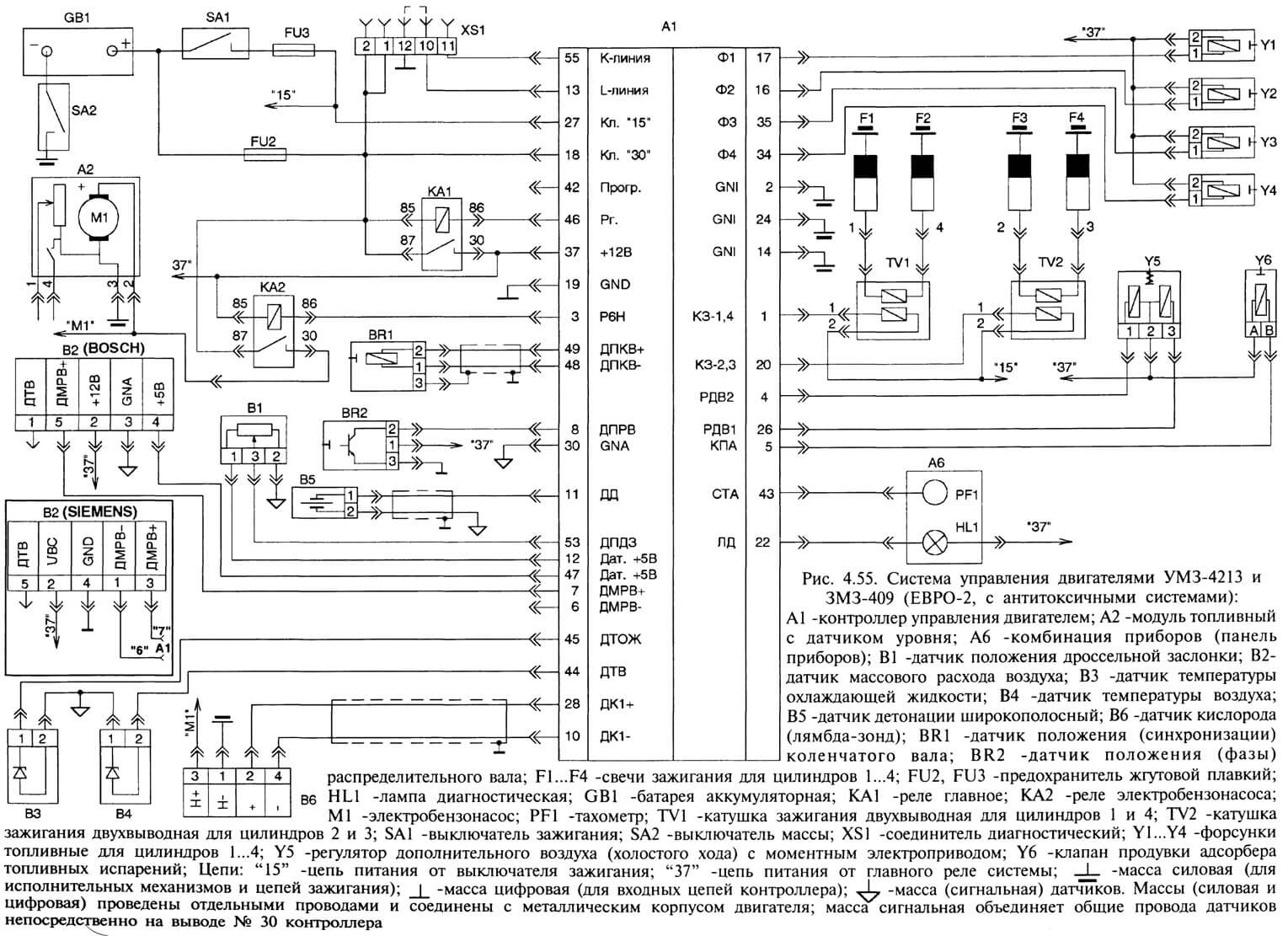

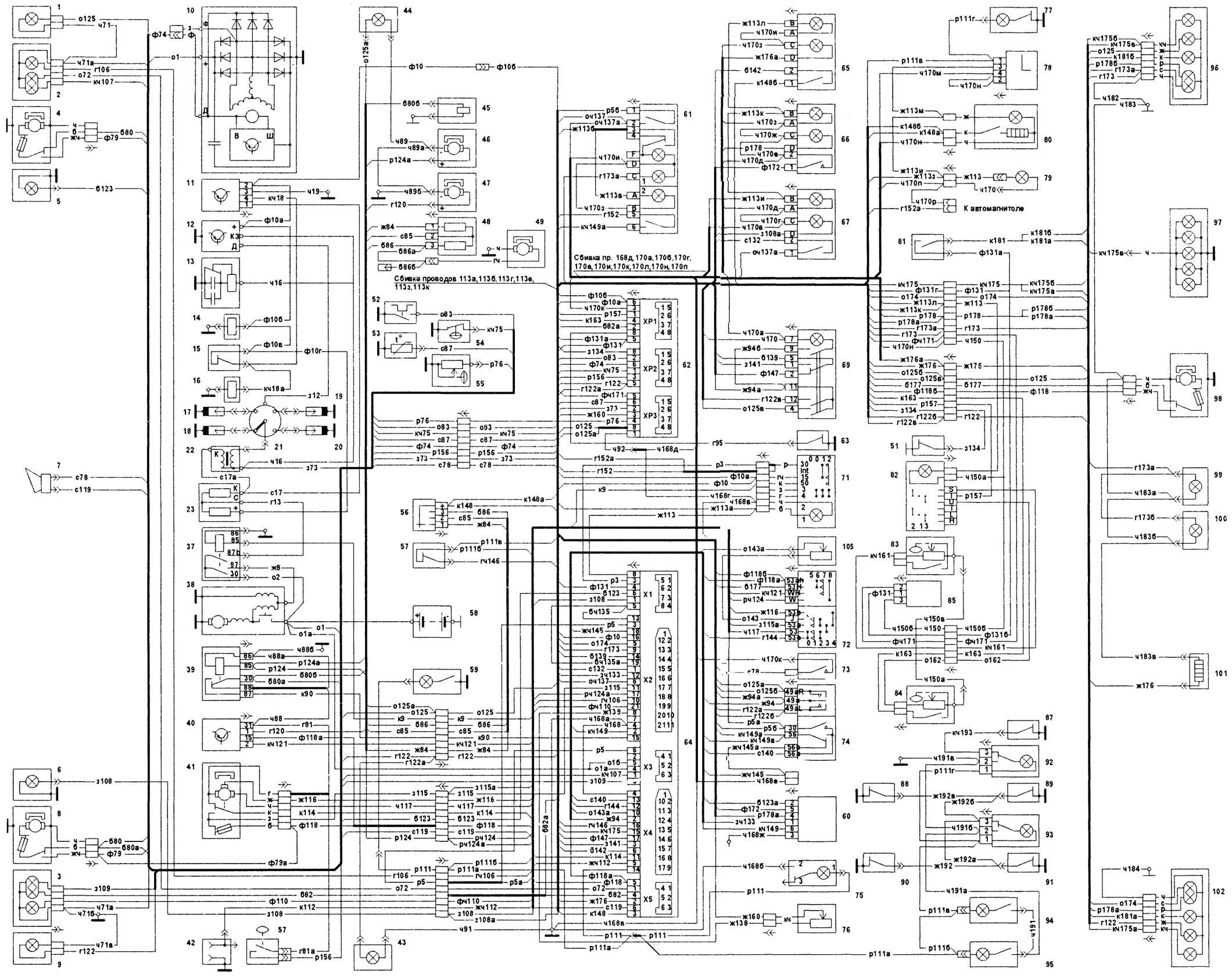

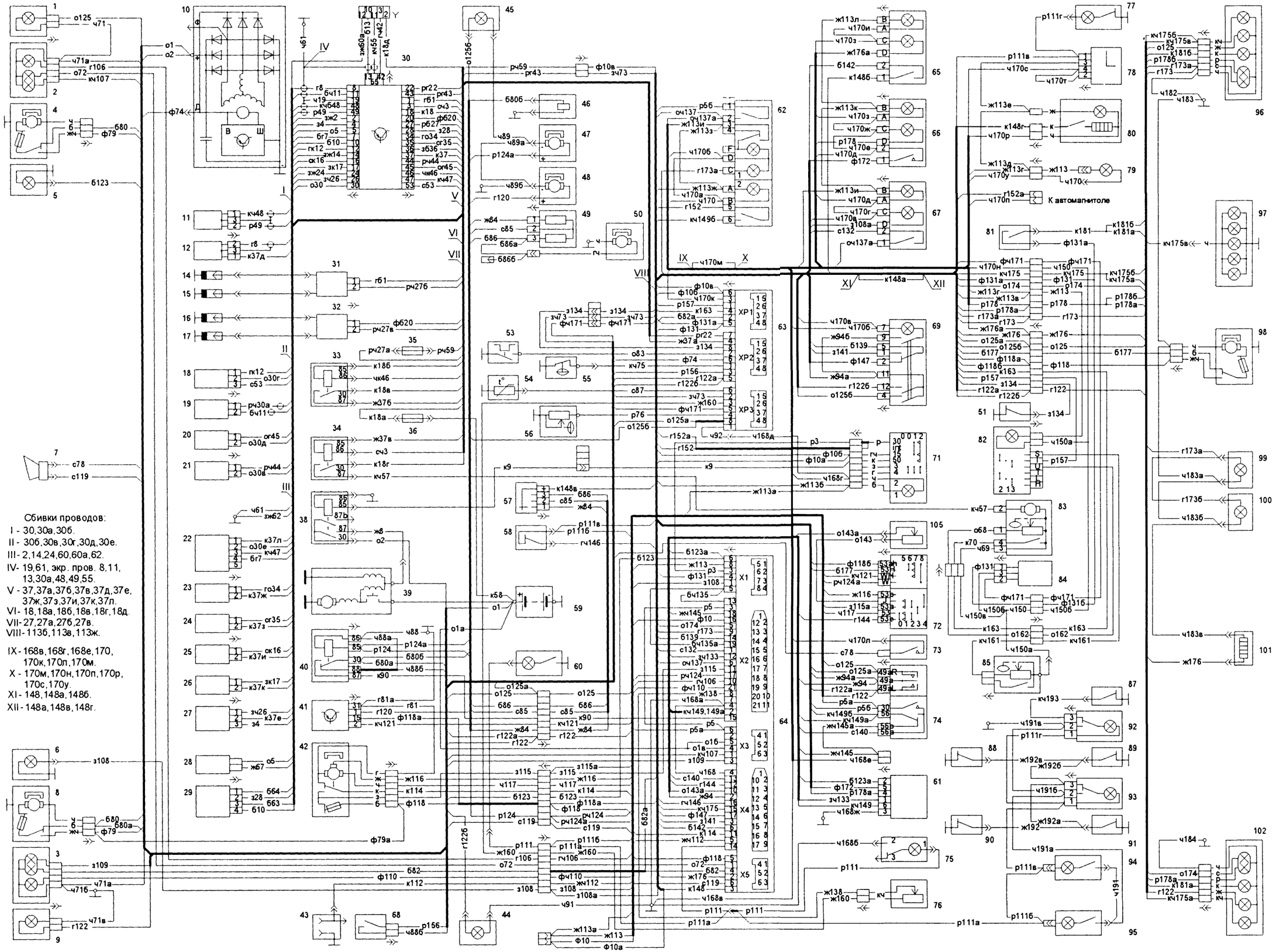

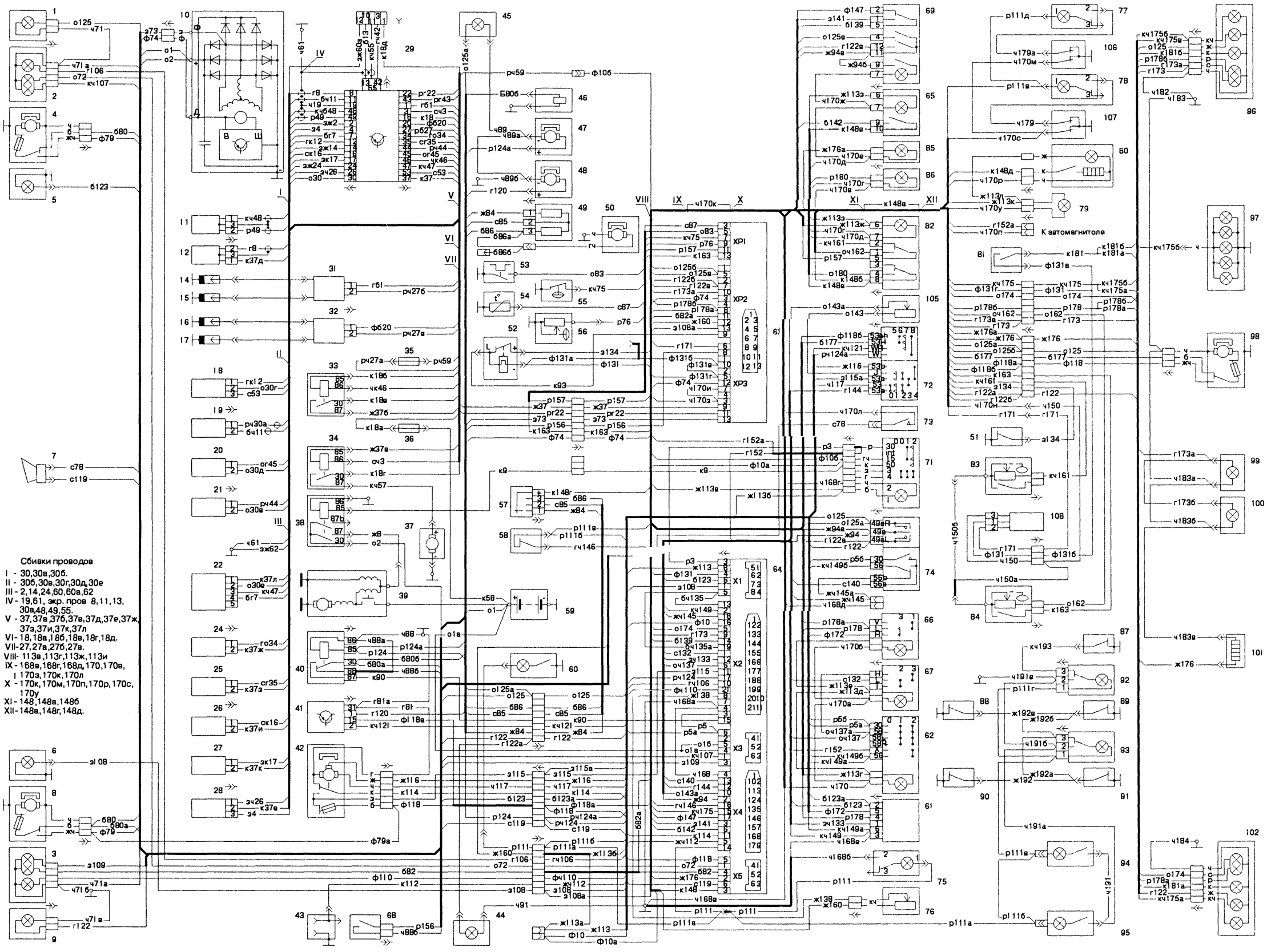

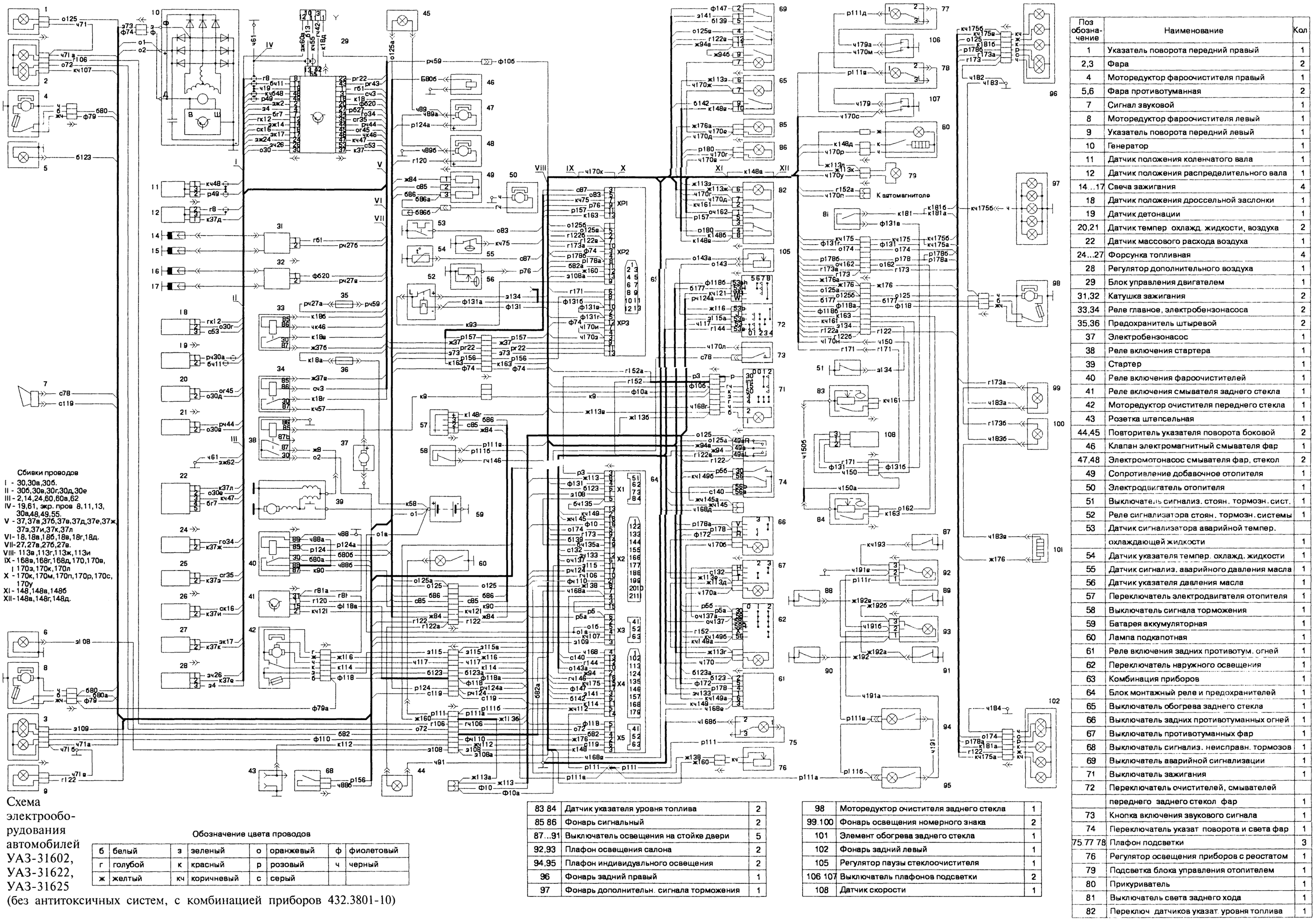

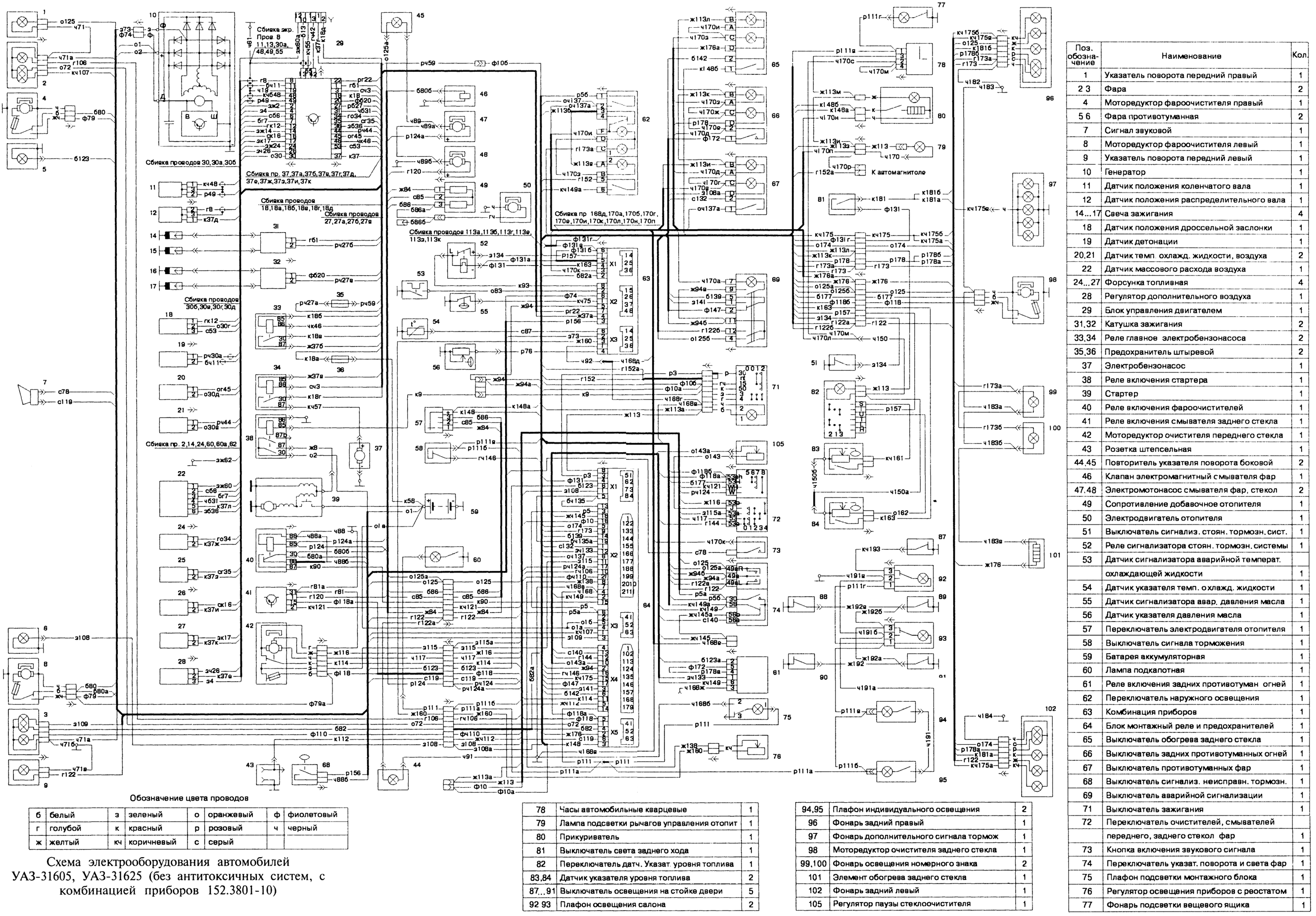

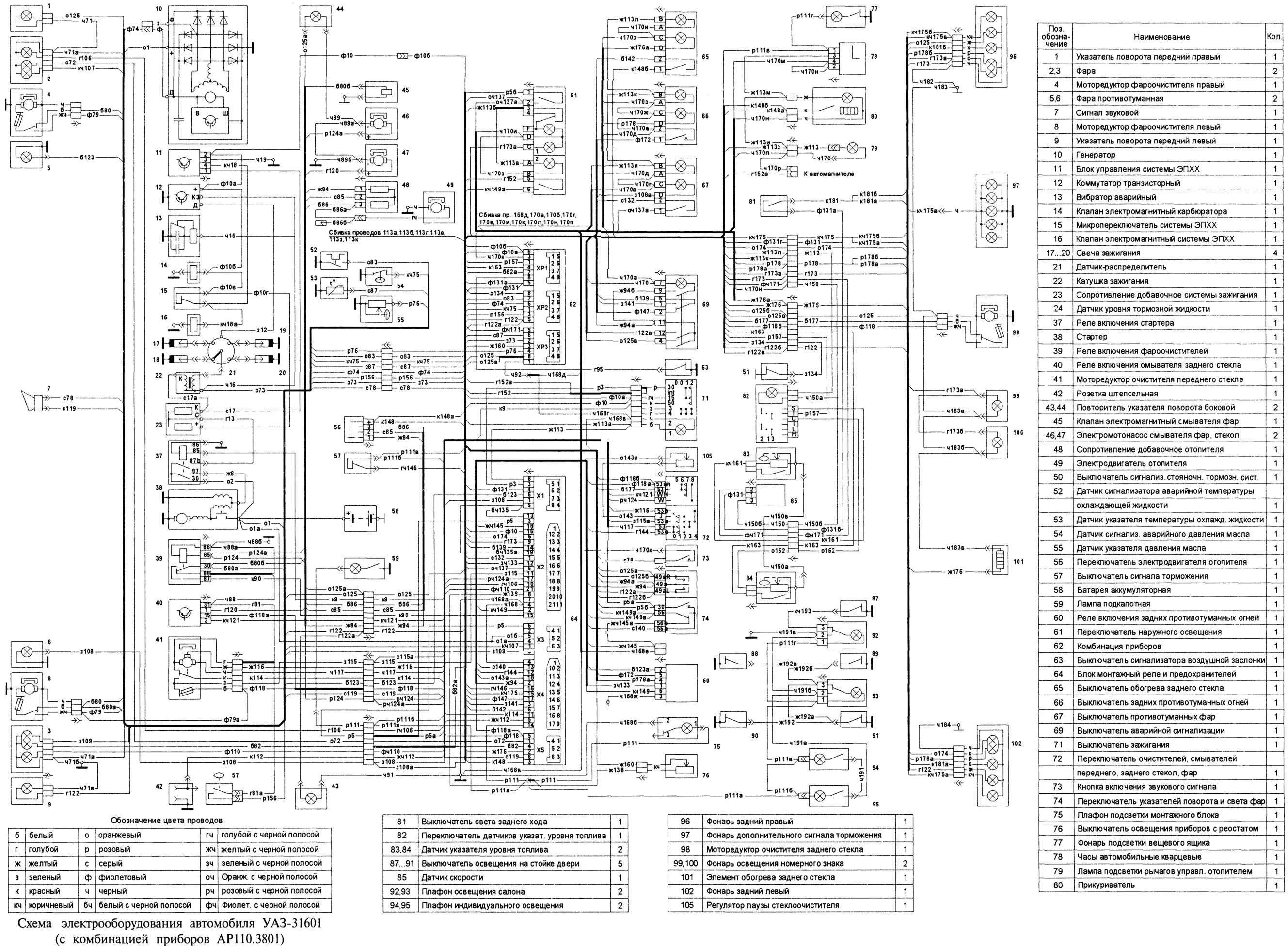

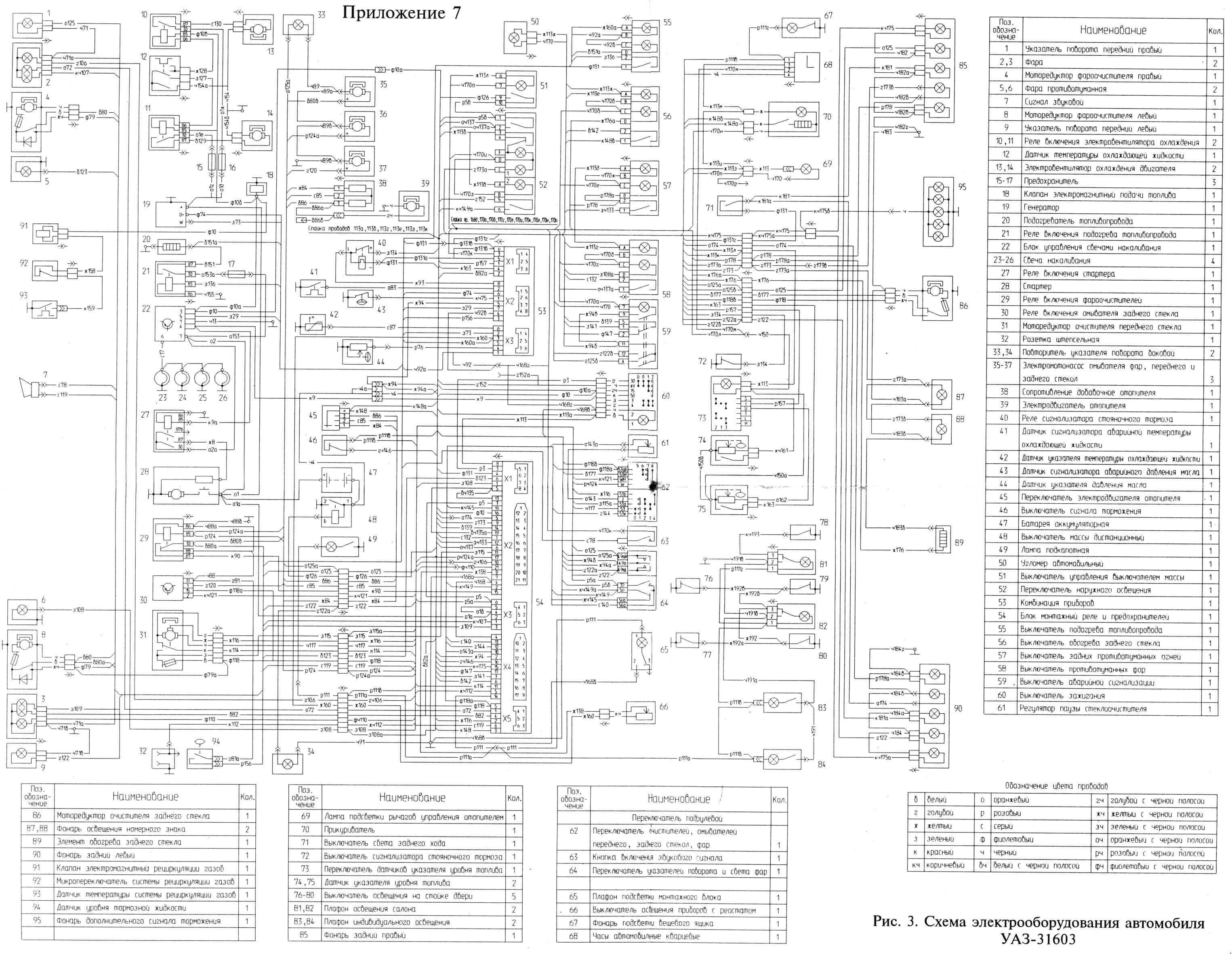

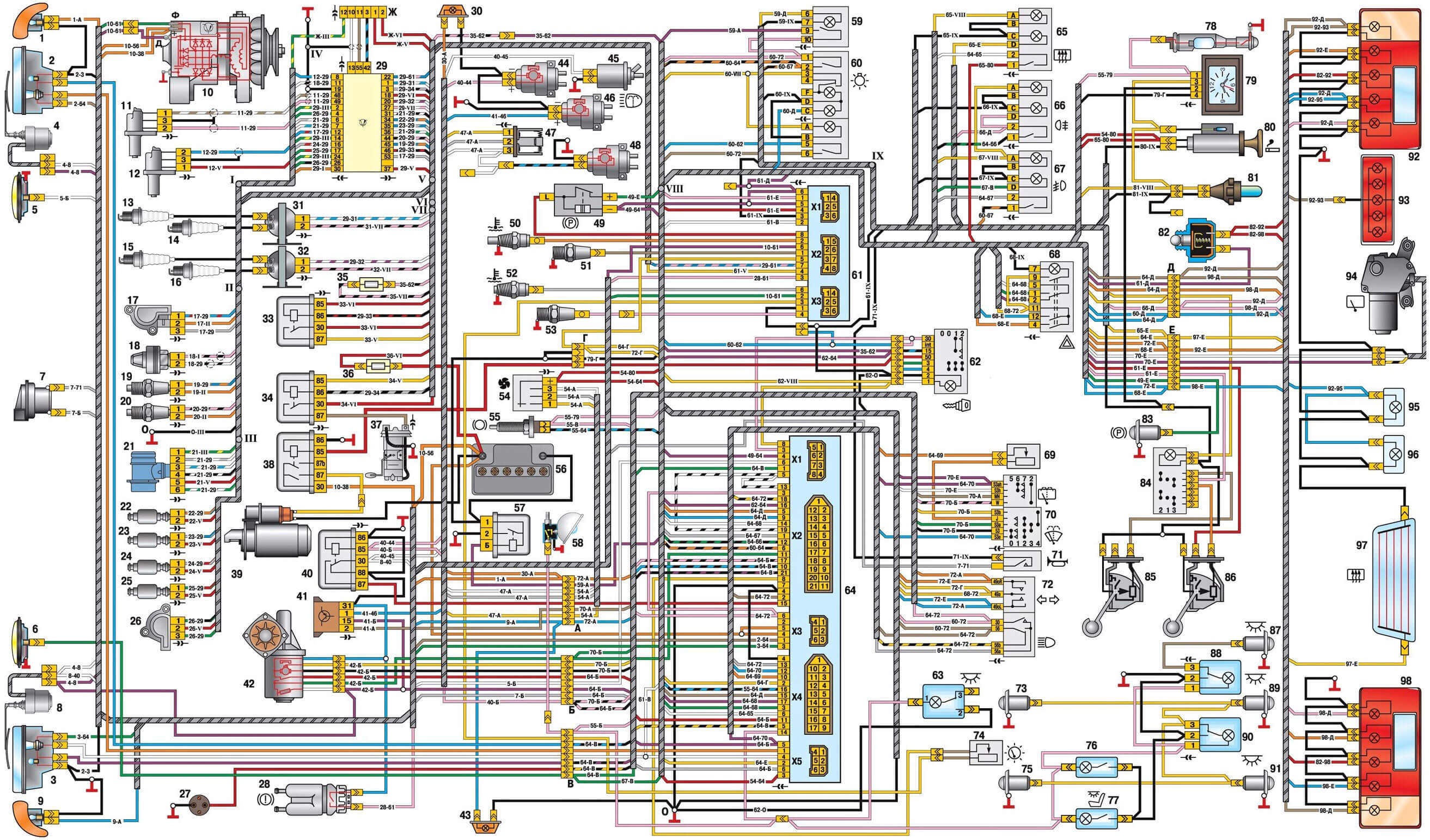

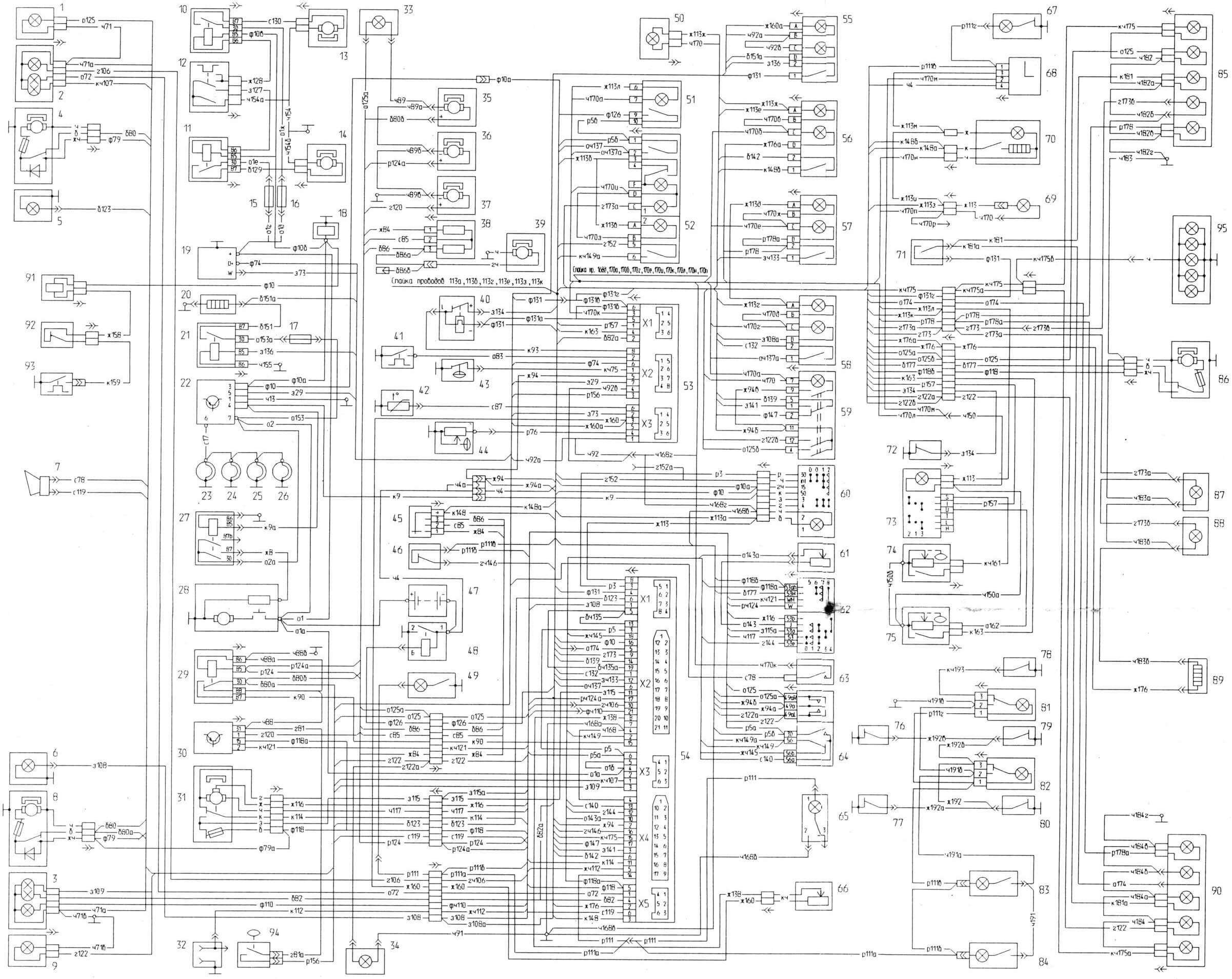

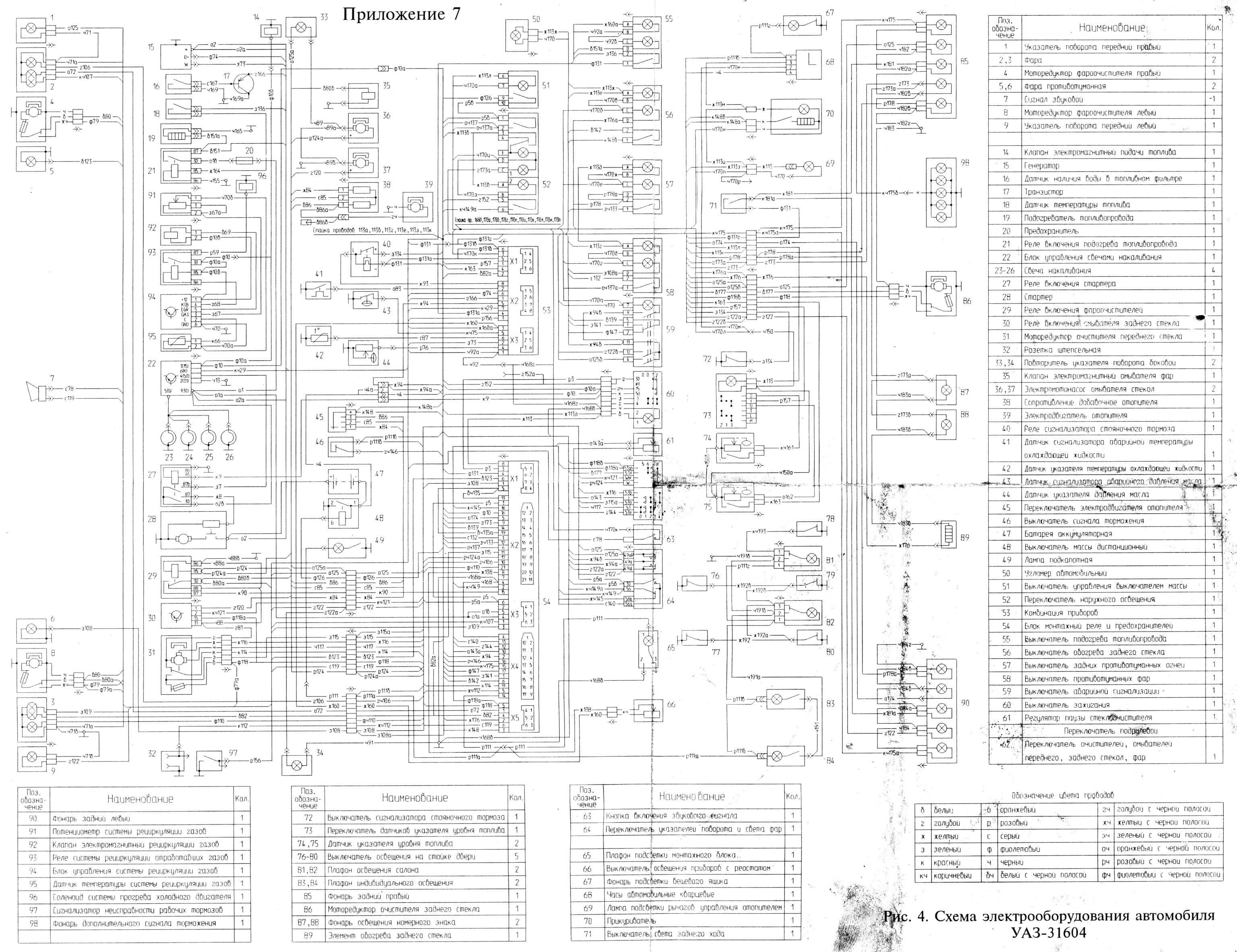

Схема электрооборудования УАЗ-3160 (31605)

Схема электрооборудования УАЗ-3160 (31605)

Схема электрооборудования УАЗ-3160 (31605)

Условные обозначения цветов проводов на всех электрических схемах следующие: Б - белый; Г - голубой; Ж - желтый; З - зеленый; К - красный; Кч - коричневый; О - оранжевый; Р - розовый; С - серый; Ф - фиолетовый; Ч - черный.


Наименование рис. 213 рис. 214
Передний правый указатель поворота 1 1
Фары 2 3
Правый моторедуктор фароочиститсля 4 4
Прогивотуманные фары 5 6
Звуковой сигнал 7 7
Левый моторедуктор фароочистителя 8 8
Передний левый указатель поворота 9 9
Генератор 10 10

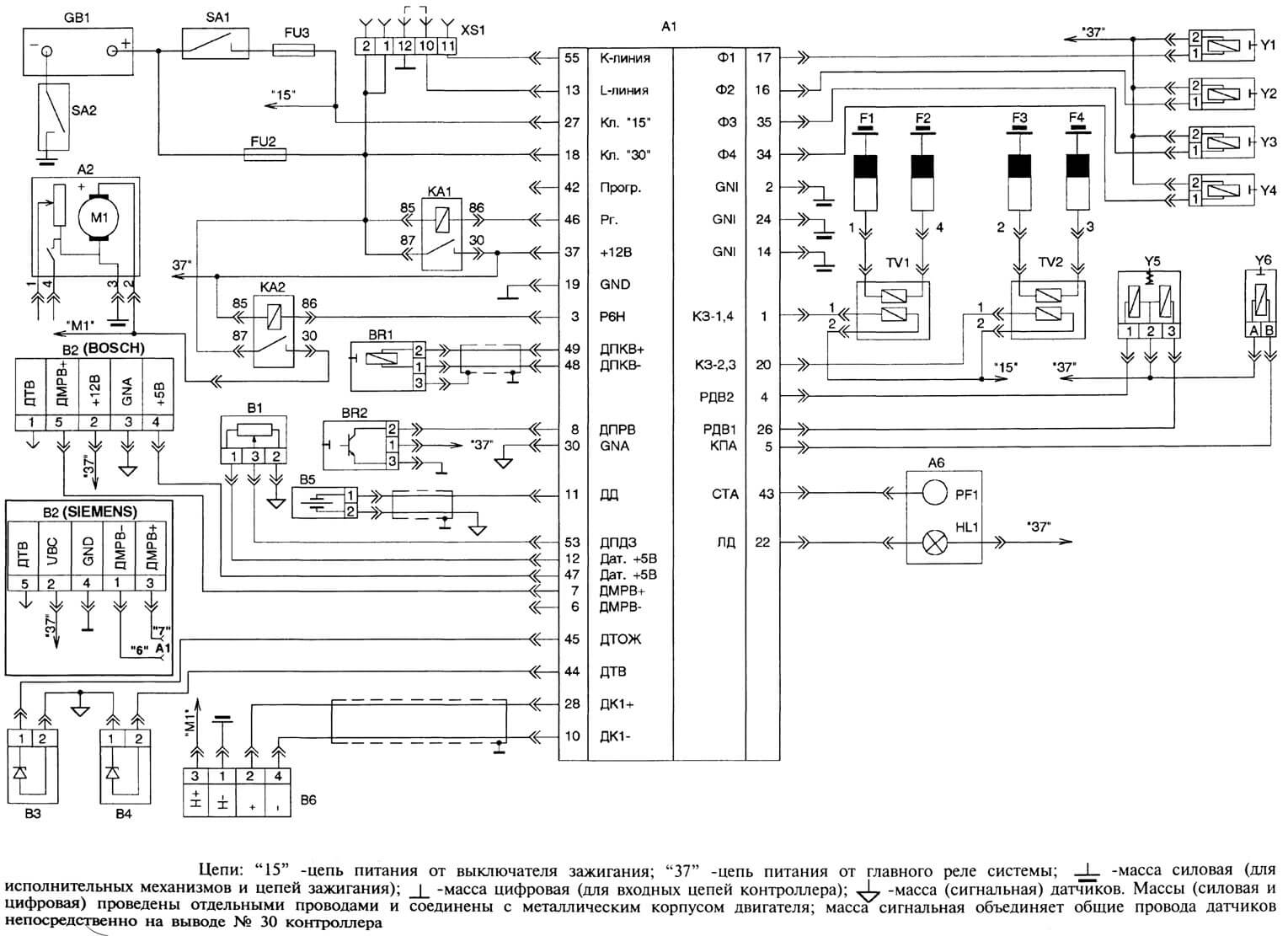

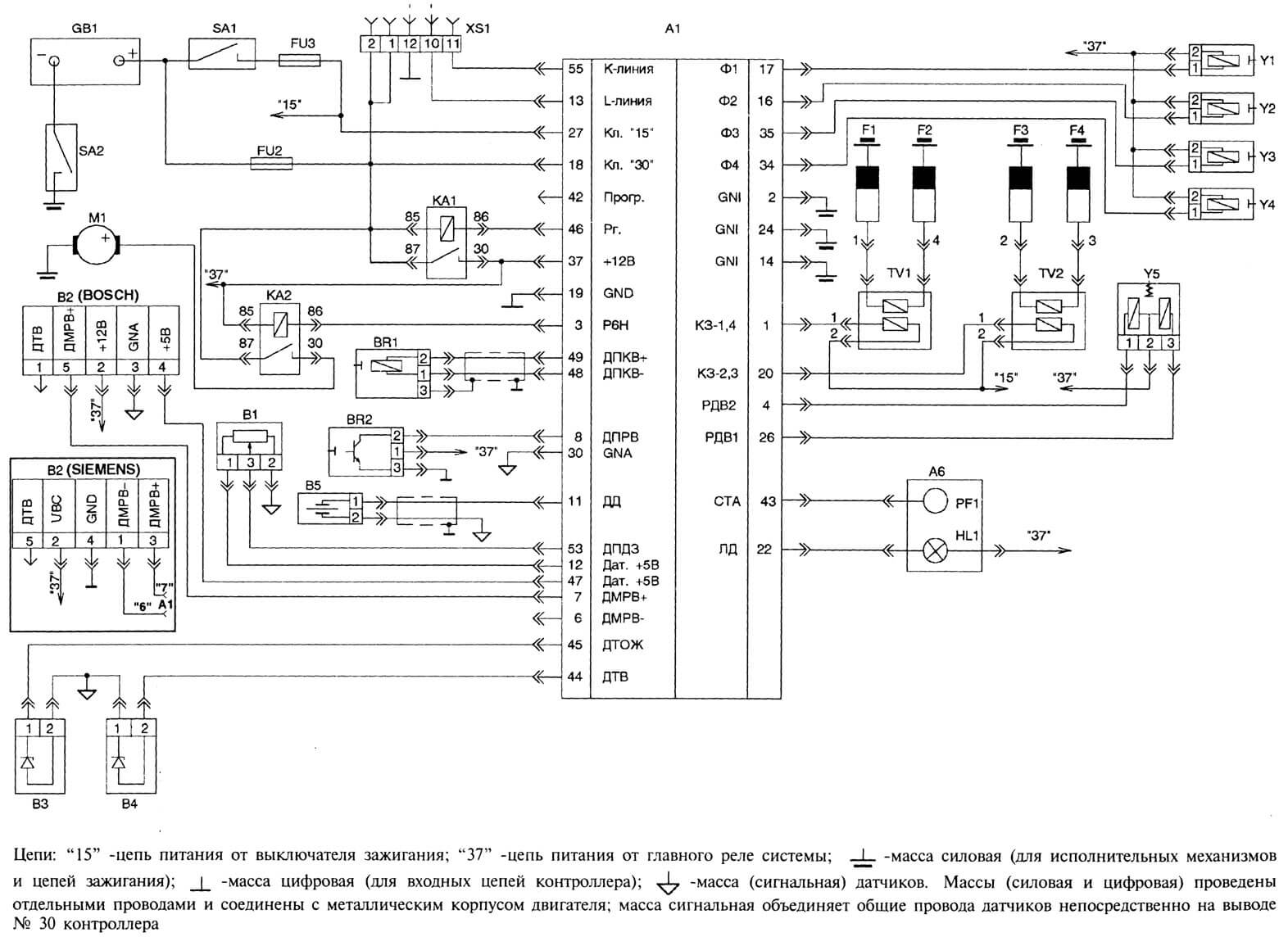

Датчик начального положения коленчатого вала, распределительного вала, углового положения коленчатого вала 11...13 -
Блок управления системой ЭПХХ - 11
Транзисторный коммутатор - 12
Аварийный вибратор - 13
Свечи зажигания 14...17 17...20
Электромагнитный клапан карбюратора - 14
Микропереключатель системы ЭПХХ - 15
Электромагнитный клапан системы ЭПХХ - 16
Датчик углового положения дроссельной заслонки 18 -
Датчик детонации 19 -
Датчик температуры охлаждающей жидкости 20 -
Датчик воздуха 21 -
Датчик-распределитель - 21
Датчик массового расхода воздуха 22 -
Датчик содержания кислорода в отработавших газах 23 -
Топливные форсунки 24...27 -
Регулятор дополнительного воздуха 28 -
Блок управления двигателем 29 -
модуль зажигания 30 -
Катушки зажигания 31,32 22
Добавочное сопротивление системы зажигания - 23
Реле 33,34 -
Предохранители 35,36 -
Электробснзонасос 37 -
Реле включения стартера 38 37
Стартер 39 38
Реле включения фароочистителсй 40 39
Реле включения омывателя заднего стекла 41 40
Моторедуктор очистителя переднего стекла 42 41
Штепсельная розетка 43 42
Боковые повторители указателя поворота 44,45 43, 44
Электромотонасосы соответственно омывателя фар, переднего и заднего стекол 46...48 45...47
Добавочное сопротивление отопитсля 49 48
Электродвигатель отопителя 50 49
Выключатель сигнализатора стояночного тормоза 51 50
Реле сигнализатора стояночного тормоза 52 51
Датчик сигнализатора аварийной температуры охлаждающей жидкости 53 52
Датчик указателя температуры охлаждающей жидкости 54 53
Датчик сигнализатора аварийного давления масла 55 54
Датчик указателя давления масла 56 55
Переключатель электродвигателя отопитсля 57 56
Выключатель сигнала торможения 58 57
Аккумуляторная батарея 59 58
Подкапотная лампа 60 59
Выключатель сигнализатора воздушной заслонки - 60
Автомобильный угломер 61 61
Переключатель наружного освещения 62 62

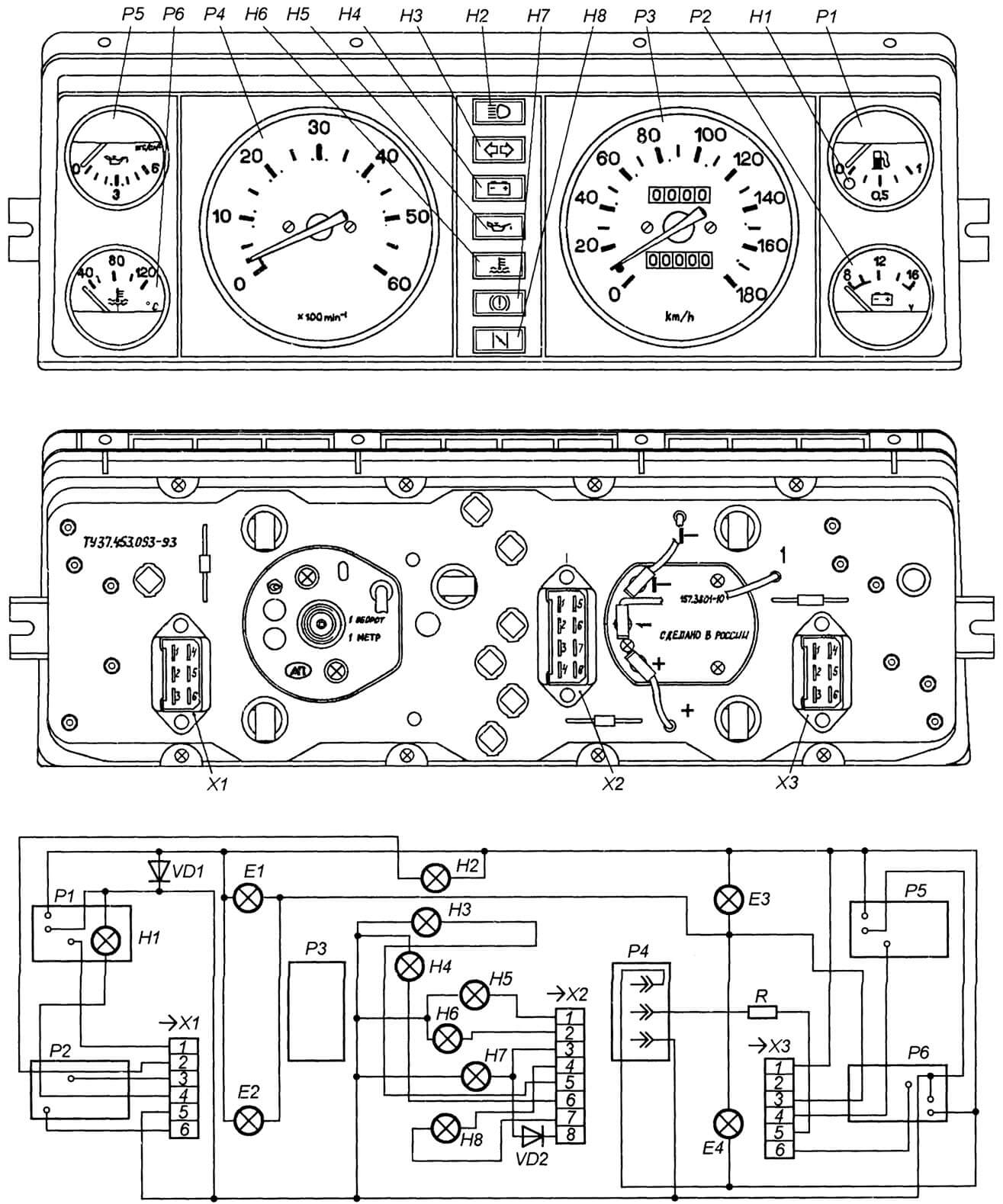

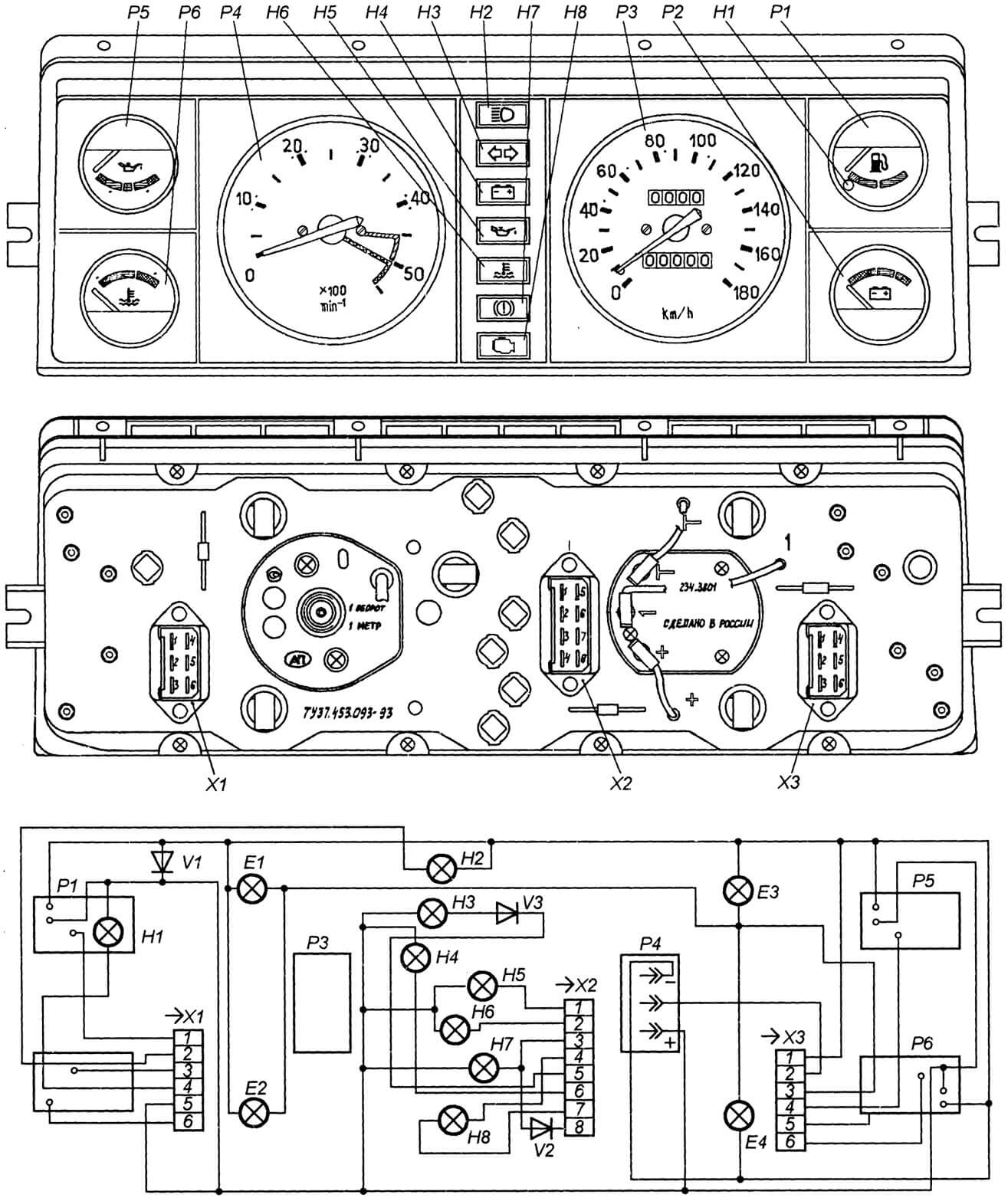

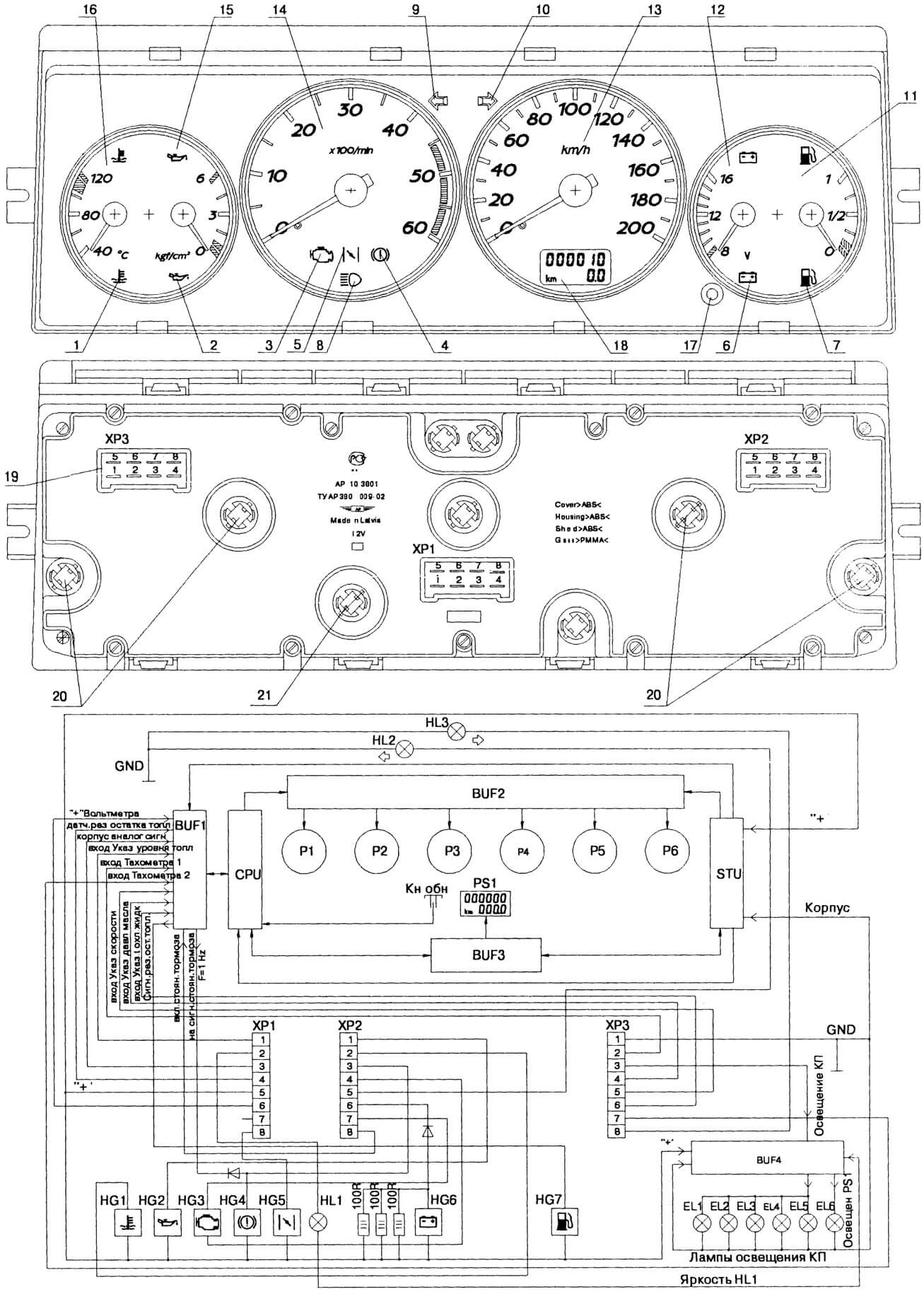

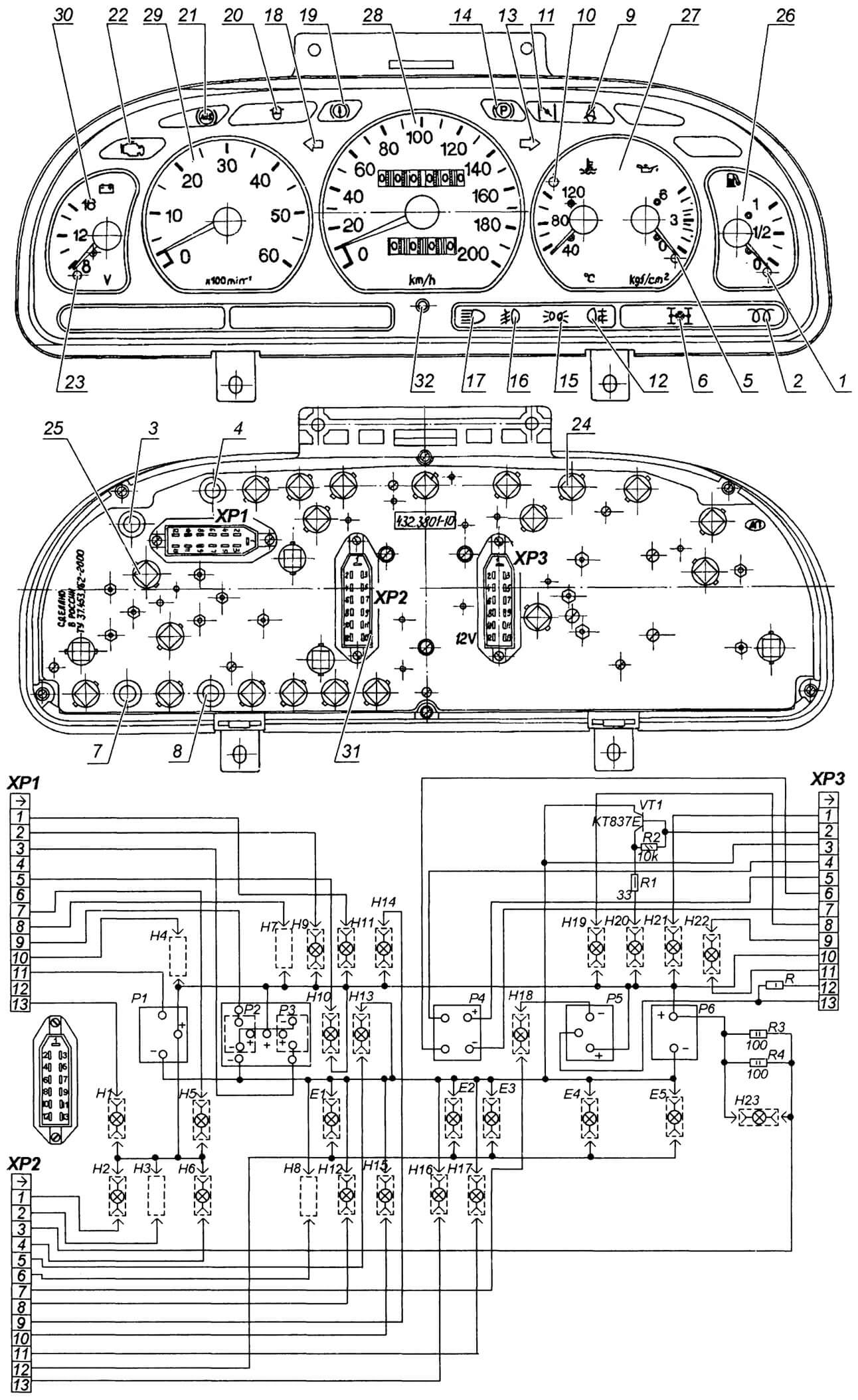

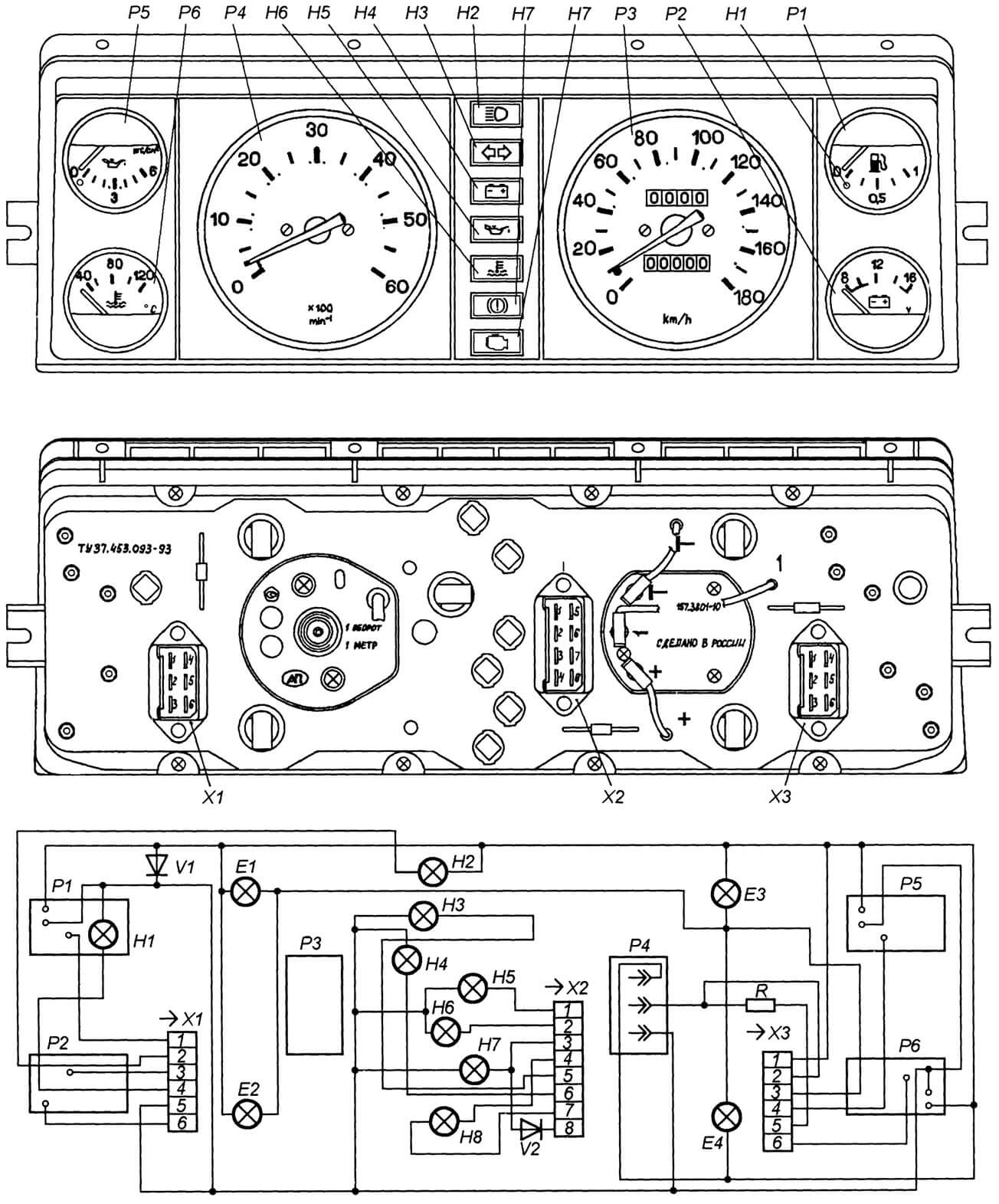

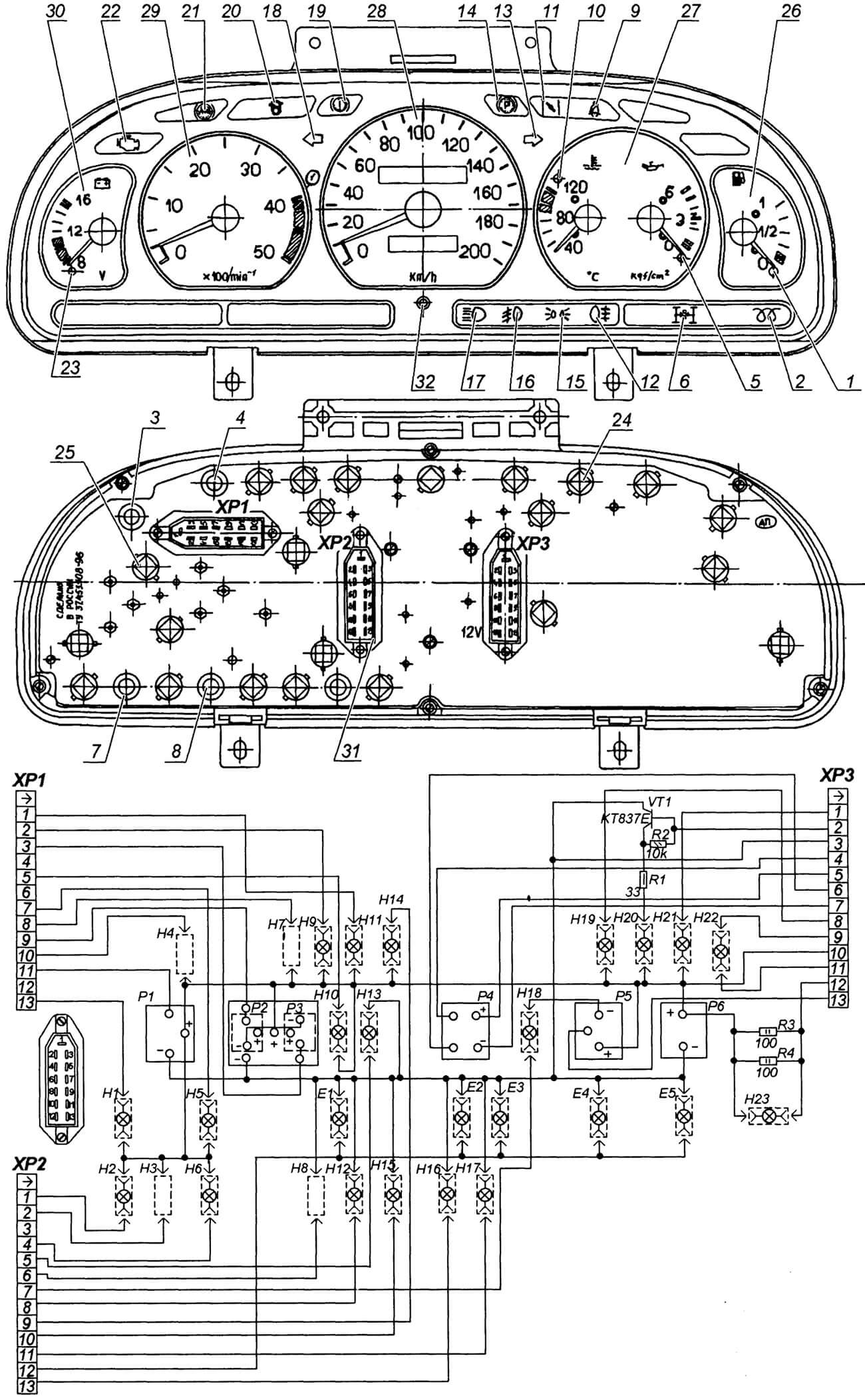

Комбинация приборов 63 63
Монтажный блок реле и предохранителей 64 64
Выключатель обогрева заднего стекла 65 65
Выключатель задних противотуманных огней 66 66
Выключатель противотуманных фар 67 67
Датчик уровня тормозной жидкости 68 24
Выключатель аварийной сигнализации 69 69
Выключатель зажигания 71 71
Переключатель очистителей, смывателей переднего, заднего стекол, фар 72 72
Кнопка включения звукового сигнала 73 73
Переключатель указателей поворота и света фар 74 74
Плафон подсветки монтажного блока 75 75
Выключатель освещения приборов с реостатом 76 76
Фонарь подсветки вещевого ящика 77 77
Автомобильные кварцевые часы 78 78
Лампа подсветки рычагов управления отопителем 79 79
Прикуриватель 80 80
Выключатель света заднего хода 81 81
Переключатель датчиков указателей уровня топлива 82 82
Датчики указателя уровня топлива 83, 84 83, 84
Выключатели освещения на стойке двери 87...91 87...91
Плафоны освещения салона 92, 93 92, 93
Плафоны индивидуального освещения 94, 95 94, 95
Задний правый фонарь 96 96
Фонарь дополнительного сигнала торможения 97 97
Моторедуктор очистителя заднего стекла 98 98
Фонари освещения номерного знака 99,100
Элемент обогрева заднего стекла 101 101
Задний левый фонарь 102 102
Дистанционный выключатель "массы" 103 103
Выключатель управления выключателем "массы" 104 104
Регулятор паузы стеклоочистителя 105 105
