Назначение и расположение предохранителей Volvo XC90 II с 2014 года выпуска

Расположение токораспределительных коробок
Назначение и расположение предохранителей Volvo XC90 II с 2014 года выпуска
Расположение токораспределительных коробок в автомобиле с левосторонним управлением. В автомобиле с правосторонним управлением токораспределительная коробка под перчаточным ящиком находится с другой стороны.
  1. Двигательный отсек
  2. Под перчаточным ящиком
  3. Багажное отделение
При замене предохранителя никогда не используйте посторонние предметы и предохранители, рассчитанные на ток, больший номинального. Это может причинить значительный ущерб электросистеме и даже привести к пожару.

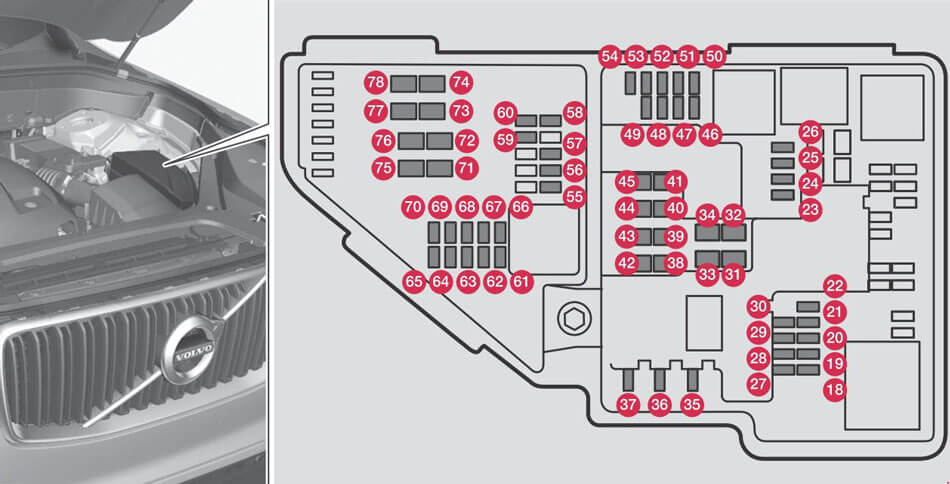

Предохранители в моторном отсеке
Предохранители в моторном отсеке обеспечивают защиту функций двигателя и тормозов.
Назначение и расположение предохранителей Volvo XC90 II с 2014 года выпуска
  • Под крышкой находятся щипцы, которые помогут вам снять и поставить на место предохранитель.
  • В распределительной коробке имеются также гнезда для резервных предохранителей.
  • С внутренней стороны крышки установлена табличка с расположением предохранителей.
Предохранители 18-30, 35-37, 46-54 и 55-70 типа "Micro".

Предохранители 31-34, 38-45 и 71-78 типа "MCase" рекомендуется заменять в мастерской

№
 Назначение
 Ампер
18
 -
 -
19
 -
 -
20
 -
 -
21
 -
 -
22
 -
 -
23
 USB-порт в передней части тоннельной консоли*
 5
24
 Гнездо 12 В в передней части тоннельной консоли
 15
25
 Гнездо 12 В в тоннельной консоли, в пространстве для ног пассажиров второго ряда сидений
Гнездо 12 В в тоннельной консоли между задними сиденьями (Excellence); USB-порты в тоннельной консоли между задними сиденьями		 15
26
 Гнездо 12 В в багажном отделении
USB-порты для держателя lpad (Excellence)		 15
27
 -
 -
28
 -
 -
29
 -
 -
30
 -
 -
31
 Электрообогрев ветрового стекла (левая сторона)
 Шунт
32
 Электрообогрев ветрового стекла (левая сторона)
 40
33
 Омыватели фар
 25
34
 Омыватели ветрового стекла
 25
35
 -
 -
36
 Звуковой сигнал
 20
37
 Сирена охранной сигнализации
 5
38
 Модуль управления тормозной системы (клапаны, стояночный тормоз)
 40
39
 Стеклоочистители ветрового стекла
 30
40
 Омыватель заднего стекла
 25
41
 Электрообогрев ветрового стекла (правая сторона)
 40
42
 Стояночный обогреватель
 20
43
 Модуль управления тормозной системы (насос системы ABS)
 40
44
 -
 -
45
 Электрообогрев ветрового стекла (правая сторона)
 Шунт
46
 Питание подается, когда включено зажигание:
  • Модуль управления двигателя;
  • Компоненты трансмиссии;
  • Электрический сервопривод;
  • Центральный электронный модуль
Модуль управления тормозной системой
 5
47
 -
 -
48
 Правая фара
 7,5
49
 -
 -
50
 -
 -
51
 Модуль для управления подключением аккумулятора
 5
52
 Противоударные подушки
 5
53
 Левая фара
 7,5
54
 Датчик положения педали газа
 5
55
 Модуль управления трансмиссией
 15
56
 Модуль управления двигателем
 5
57
 -
 -
58
 -
 -
59
 -
 -
60
 -
 -
61
 Модуль управления двигателем; исполнительный механизм; модуль регулятора подачи топлива; EGR-клапан (дизель); датчик положения турбо (дизель); клапан турбонагнетателя (бензин) 20
62
 Соленоиды (бензин); клапаны; термостат системы охлаждения двигателя (бензин); насос охлаждения EGR (дизель); модуль управления накаливанием (дизель) 10
63
 Вакуумные регуляторы; клапан
 7,5
64
 Модуль управления жалюзи спойлера; модуль управления жалюзи радиатора
 5
65
 -
 -
67
 Лямбда-зонд, передний; лямбда-зонд, задний (бензин); сажевый датчик (дизель)
 15
68
 Соленоид насоса моторного масла; электромагнитная муфта кондиционера; лямбда-зонд, средний (бензин); лямбда-зонд, задний (дизель)
15
69
 Модуль управления двигателем
 -
70
 Катушки зажигания (бензин); Свечи зажигания (бензин)
 20
71
 Подогрев топливного фильтра (дизель)
 15
72
 -
 30
73
 -
 -
74
 -
 -
75
 -
 -
76
 -
 -
77
 Стартер
 Шунт
78
 Стартер
 40

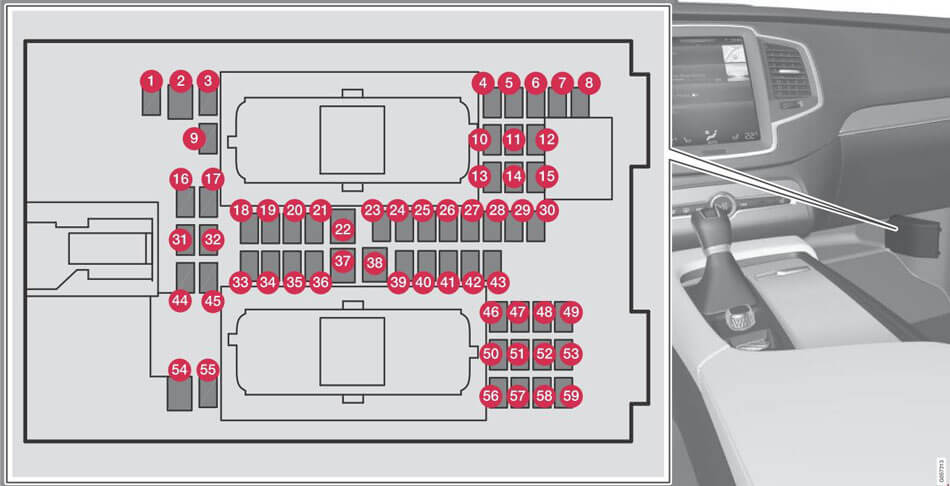

Предохранители под перчаточным ящиком
Предохранители под перчаточным ящиком защищают, в том числе гнездо 230 В, дисплеи и дверные модули.
Назначение и расположение предохранителей Volvo XC90 II с 2014 года выпуска
№
 Назначение
 Ампер
1
 -
 -
2
 Гнездо 230 В в тоннельной консоли, пространство для ног пассажиров второго ряда сидений (За исключением Excellence)
Гнездо 230 В в тоннельной консоли между задними сиденьями (Excellence)
 30
3
 -
 -
4
 Датчик движения
 5
5
 Медиапроигрыватель
 5
6
 Дисплей водителя
 5
7
 Набор кнопок на центральной консоли
 5
8
 Солнечный датчик
 5
9
 -
 -
10
 -
 -
11
 Модуль рулевого колеса
 5
12
 Модуль ручки запуска и ручки управления стояночным тормозом
 5
13
 Модуль рулевого колеса с электрообогревом
 15
14
 -
 -
15
 -
 -
16
 -
 -
17
 -
 -
18
 Модуль управления климатической установки
 10
19
 Замок рулевого колеса
 7,5
20
 Диагностическое гнездо OBD II
 10
21
 Центральный дисплей
 5
22
 Модуль переднего вентилятора климатической установки
 40
23
 -
 -
24
 Подсветка органов управления;
Освещение салона;
Защита от ослепления для внутреннего зеркала заднего вида;
Датчик дождя и освещенности;
Набор кнопок в тоннельной консоли в пространстве для ног пассажиров второго ряда сидений (За исключением Excellence);
Передние сиденья с электроприводом

Задние сиденья с электроприводом (Excellence);
Дисплей функций комфорта для задних сидений (Excellence);
Модули функций комфорта для задних сидений (массаж) (Excellence)
 7,5
25
 Модуль управления функций поддержки водителя
 5
26
 Панорамная крыша с солнцезащитной шторкой
 20
27
 Проекционный дисплей
 5
28
 Освещение салона
 5
29
 -
 -
30
 Дисплей в потолочной консоли (напоминание о ремнях безопасности/индикация для подушки безопасности переднего пассажира)
 5
31
 -
 -
32
 Датчик влажности
 5
33
 Модуль правой задней двери
 20
34
 Предохранители в грузовом отсеке
 10
35
 Модуль управления для Интернет-подключенного автомобиля; телематический модуль
 5
36
 Модуль левой задней двери
 20
37
 Блок управления аудиосистемой (усилитель)
 40
38
 Модуль заднего вентилятора климатической установки
 40
39
 Модуль многополосной антенны
 5
40
 Модули функций комфорта для передних сидений (массаж)
 5
41
 -
 -
42
 Очиститель заднего стекла
 15
43
 Модуль управления топливного насоса
 15
44
 -
 -
45
 -
 -
46
 Обогрев переднего кресла на стороне водителя
 15
47
 Обогрев переднего кресла на стороне пассажира
 15
48
 Насос охлаждающей жидкости
 10
49
 -
 -
50
 Модуль левой передней двери
 20
51
 Модуль управления подвеской (активное шасси)
 20
52
 -
 -
53
 Модуль управления Sensus
 10
54
 -
 -
55
 -
 -
56
 Модуль правой передней двери
 20
57
 Дисплей функций комфорта для задних сидений (Excellence)
 5
58
 ТВ (некоторые рынки)
 5
59
 Главный предохранитель для предохранителей 53 и 58
 15

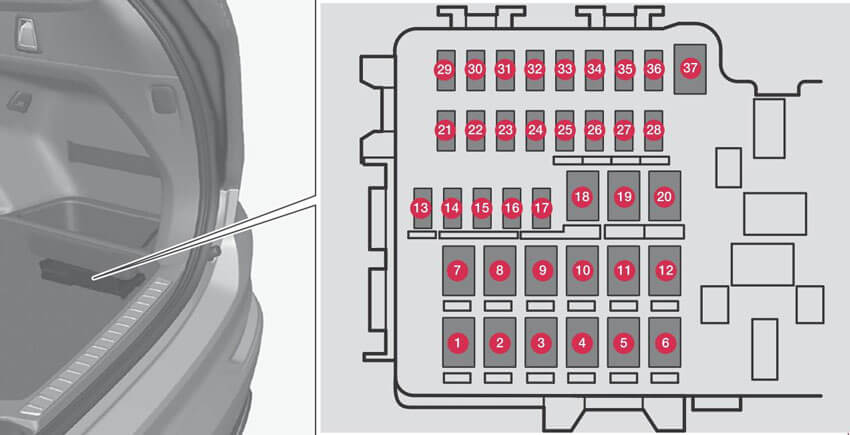

Предохранители в грузовом отсеке
Предохранители в багажном отделении защищают, в том числе сиденья с электроприводом, подушки безопасности и преднатяжители ремней безопасности.
Назначение и расположение предохранителей Volvo XC90 II с 2014 года выпуска

Токораспределительная коробка расположена с правой стороны под отделением для хранения.
• Предохранители 13-17 и 21-36 относятся к типу "Micro".
• Предохранители 1 -12, 18-20 и 37 относятся к типу "MCase", их следует заменять в мастерской.
№
 Назначение
 Ампер
1
 Заднее стекло с электрообогревом
 30
2
 Сиденье с электроприводом, левое заднее (Excellence)
 20
3
 Компрессор пневматической подвески
 40
4
 Электрический дополнительный обогреватель правая сторона сзади
 30
5
 -
 -
6
 Электрический дополнительный обогреватель левая сторона сзади
 30
7
 Сиденье с электроприводом, правое заднее (Excellence) 20
8
 -
 -
9
 Дверь багажника с электроприводом
 25
10
 Пассажирское сиденье с электроприводом, переднее
 20
11
 Модуль буксировочного крюка
 40
12
 Модуль преднатяжителя ремня безопасности, правая сторона
 40
13
 Внутренние катушки реле
 5
14
 -
 -
15
 Модуль обнаружения движения ногой (для открытия двери багажника с электроприводом)
 5
16
 -
 -
17
 -
 -
18
 Модуль буксировочного крюка
 25
19
 Сиденье водителя с электроприводом
 20
20
 Модуль преднатяжителя ремня безопасности, левая сторона
 40
21
 Парковочная камера
 5
22
 -
 -
23
 -
 -
24
 Ионный очиститель воздуха (Excellence)
 5
25
 -
 -
26
 Модуль управления подушек безопасности и преднатяжителей ремней безопасности
 5
27
 Холодильник (Excellence); Задний подстаканник с подогревом/охлаждением (Excellence)
 10
28
 Обогреватель сидений, левая сторона сзади
 15
29
 -
 -
30
 Blind Spot Information (BUS)
 5
31
 -
 -
32
 Модули преднатяжителей ремней безопасности
 5
33
 Привод заслонки выхлопных газов
 5
34
 -
 -
35
 Модуль управления AWD
 15
36
 Обогреватель сидений, правая сторона сзади
 15
37
 -
 -
