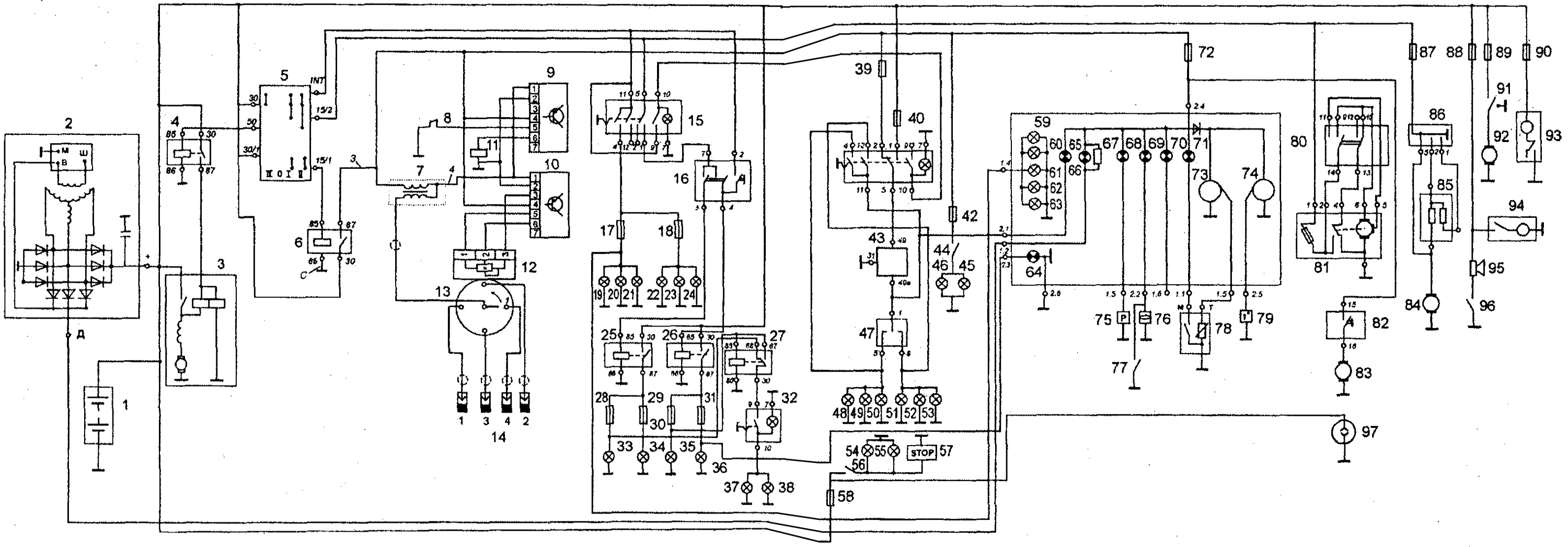

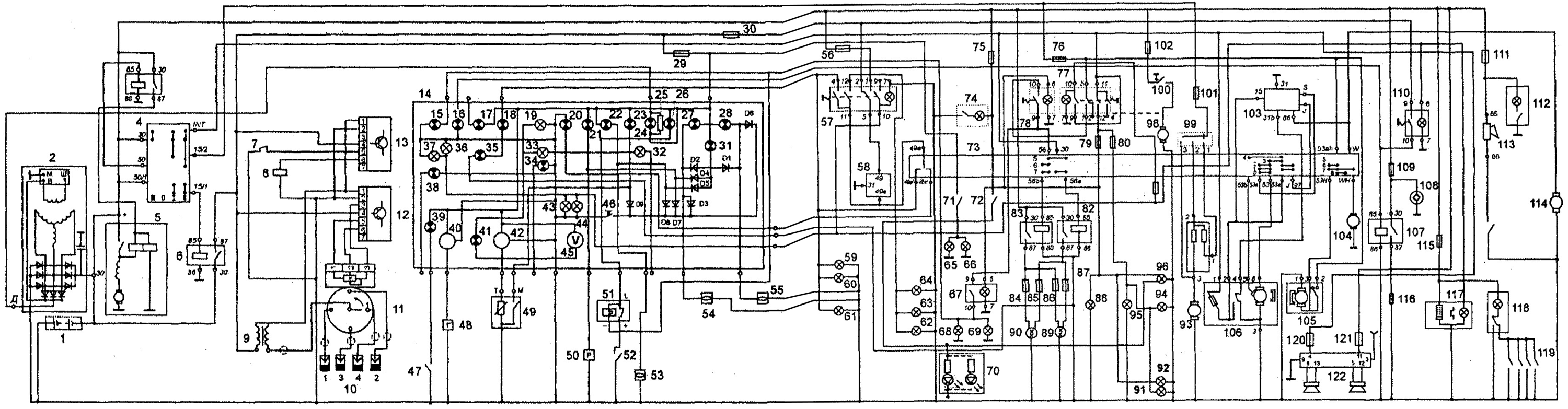

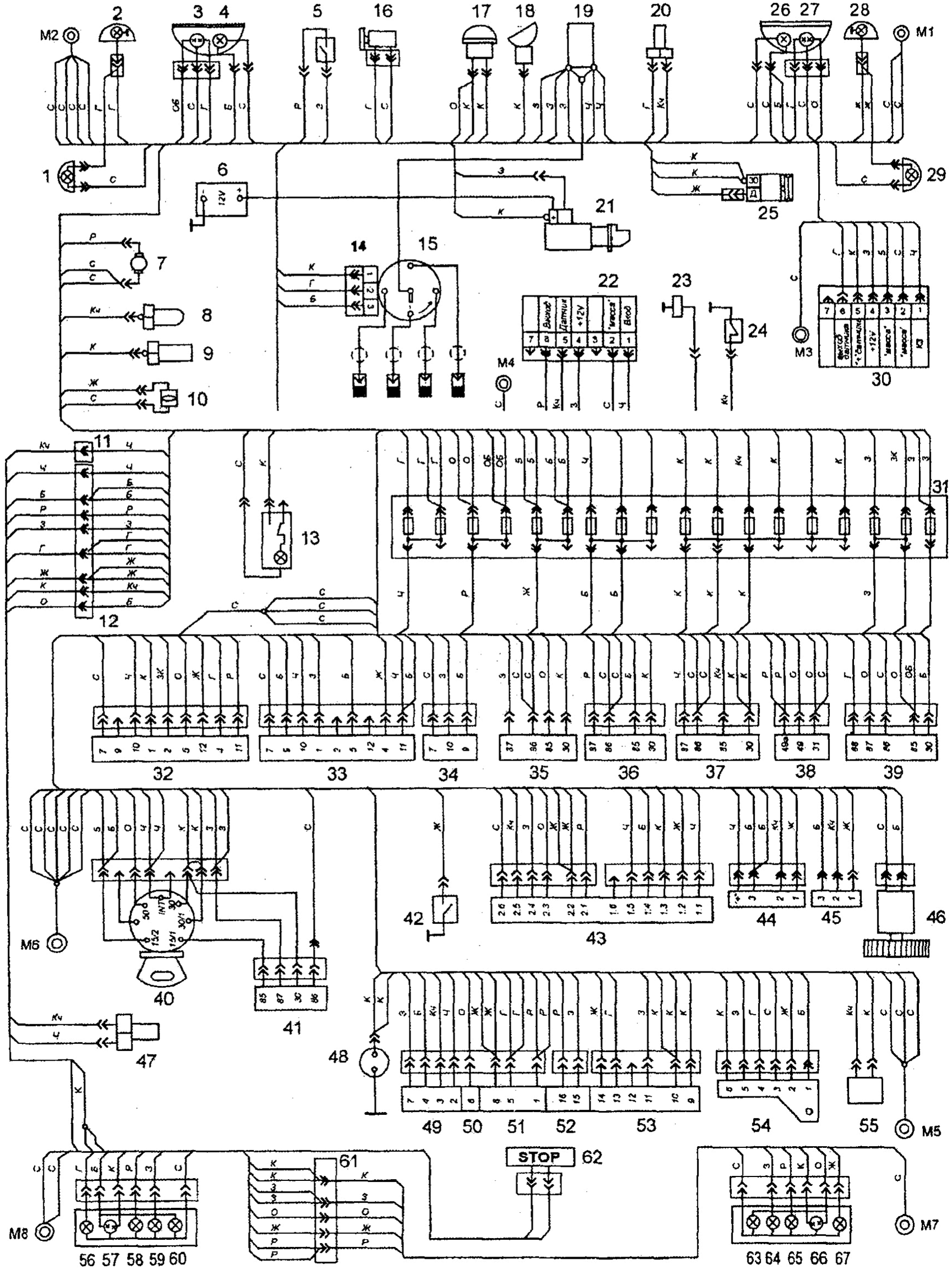

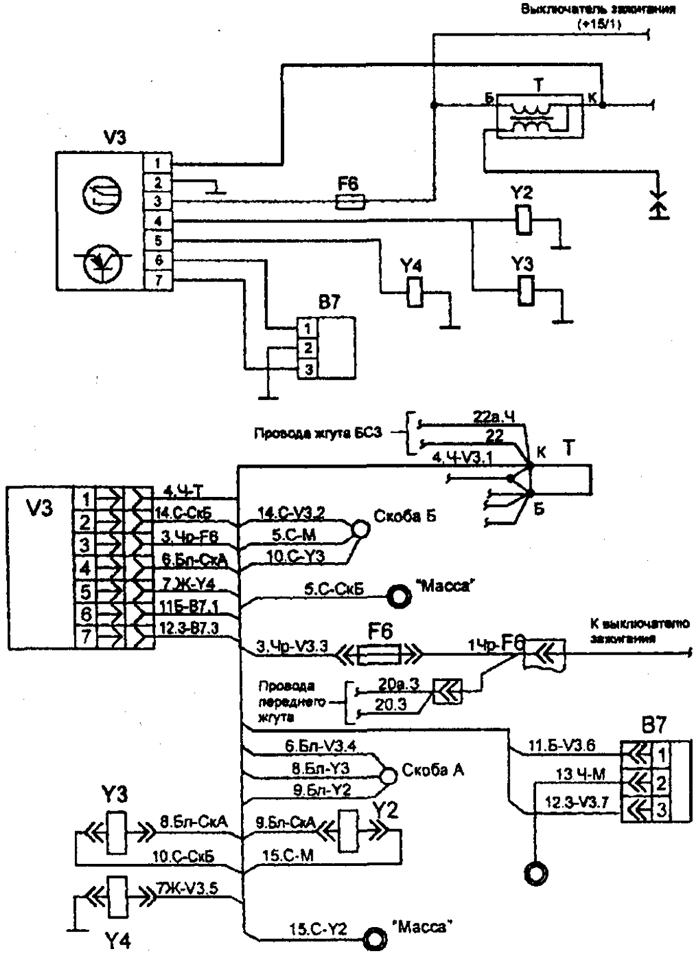

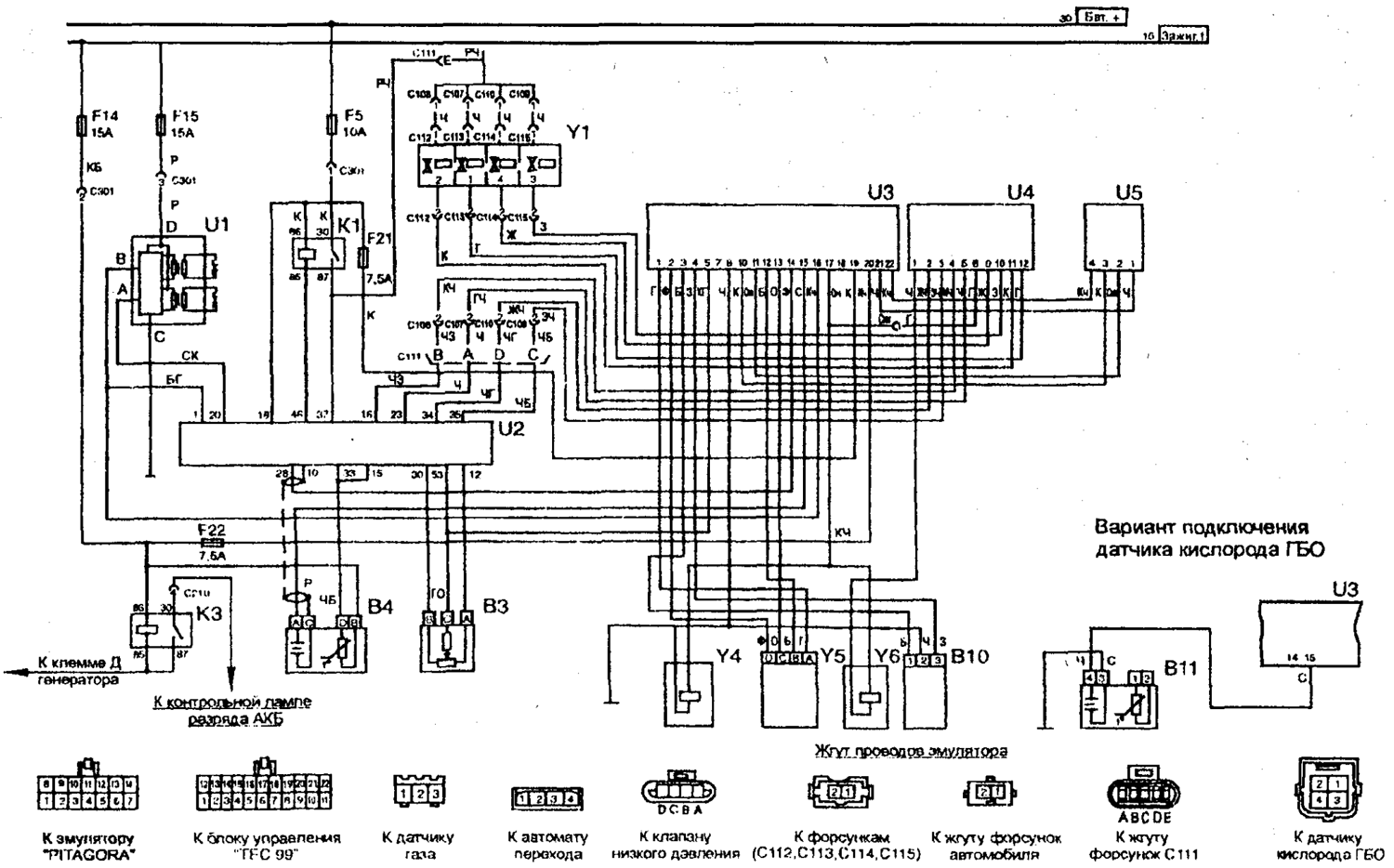

Принципиальная схема электрооборудования автомобиля ЗАЗ 10206

Принципиальная схема электрооборудования автомобиля ЗАЗ 10206
Принципиальная схема электрооборудования автомобиля ЗАЗ 10206
Принципиальная схема электрооборудования автомобиля ЗАЗ 10206

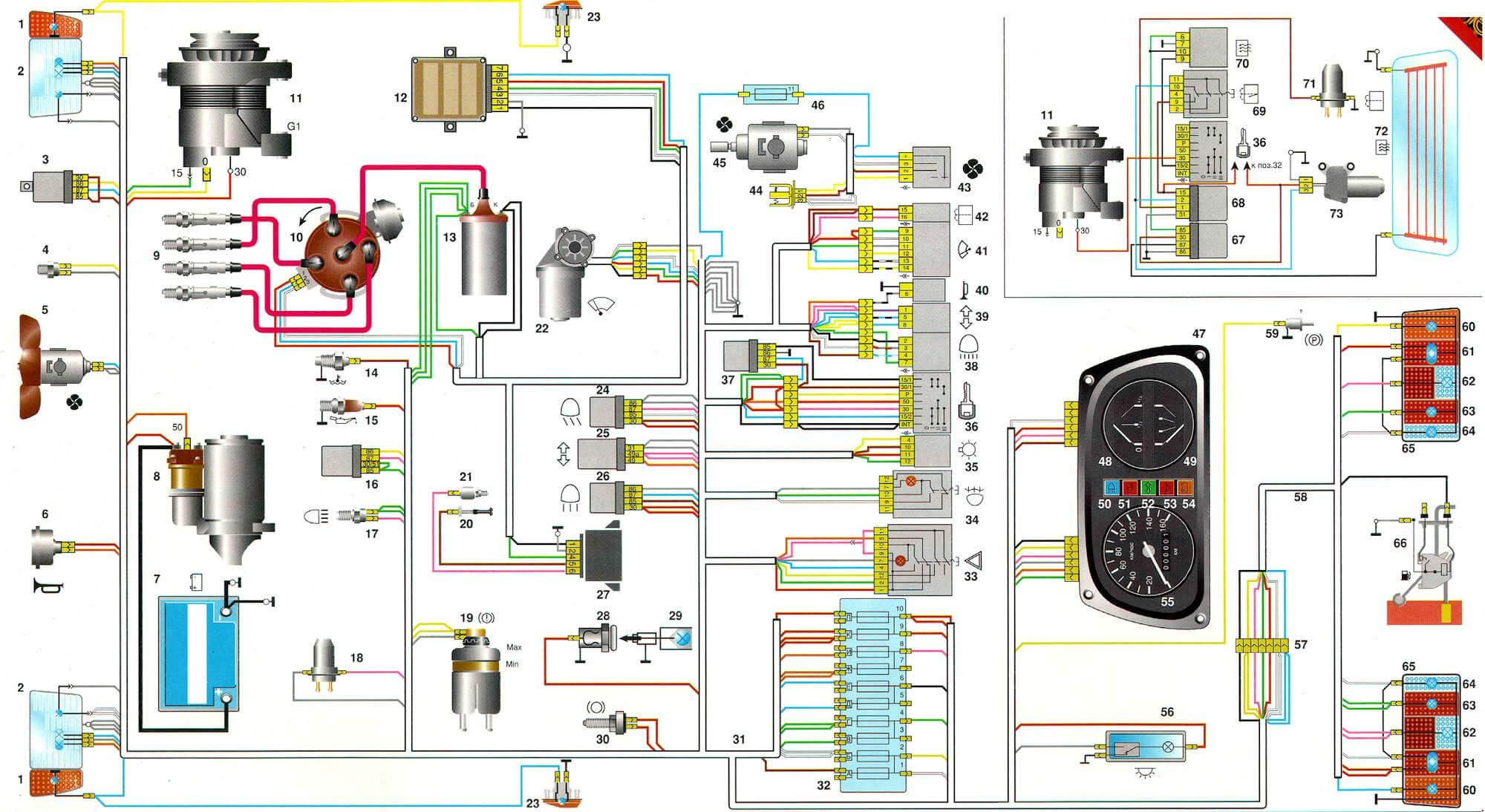

1 – аккумуляторная батарея;
2 – генератор;
3 – стартер;
4 – реле включения стартера;
5 – выключатель зажигания;
6 – реле выключателя зажигания;
7 – катушка зажигания;
8 – замыкатель "массы" карбюратора;
9 – коммутационный блок;
10 – электромагнитный клапан карбюратора;
11 – датчик "Холла";
12 – датчик-распределитель зажигания;
13 – свечи зажигания;
14 – выключатель наружного освещения;
15 – переключатель света фар;
16 – предохранитель № 5 (5А);
17 – предохранитель № 6 (5А);
18 – лампа левого переднего габарита;
19, 22 – лампы габаритного огня;
20, 23 – лампы освещения номерного знака;
21 – лампа правого переднего габарита;
22, 23 – см. соответственно поз. 19, 20;
24 – реле ламп ближнего света;
25 – реле ламп дальнего света;
26 – реле ламп противотуманных огней;
27 – предохранитель № 2 (10А);
28 – предохранитель № 1 (7,5А);
29 – предохранитель № 4 (10А);
30 – предохранитель № 3 (7,5А);
31 – выключатель ламп задних противотуманных огней;
32 – лампа ближнего света левой фары;
33 – лампа ближнего света правой фары;
34 – лампа дальнего света левой фары;
35 – лампа дальнего света правой фары;
36, 37 – лампы противотуманных огней;
38 – предохранитель № 17 (7,5А);
39 – предохранитель № 11 (10А);
40 – выключатель аварийной сигнализации;
41 – предохранитель № 16 (7,5А);
42 – реле аварийной сигнализации;
43 – выключатель огней заднего хода;
44, 45 – лампы фонарей заднего хода;
46 -переключатель указателей поворотов;
47, 50 – лампы передних указателей поворотов;
48, 51 – лампы задних указателей поворотов;
49, 52 – лампы повторителей поворотов;
53, 54 – лампы сигнала торможения;
55 – выключатель сигнала торможения;
56 – дополнительный фонарь торможения;
57 – предохранитель № 10 (7,5А);
58, 59, 60, 61, 62 -лампы освещения комбинации приборов;
63 – контрольная лампа включения дальнего света фар;
64 – контрольная лампа указателей поворотов;
65 – контрольная лампа разряда аккумуляторной батареи;
66 – резистор 50 Ом;
67 – контрольная лампа аварийного давления масла;
68 – контрольная лампа аварийного состояния тормозной системы;
69 – контрольная лампа включения воздушной заслонки карбюратора;
70 – контрольная лампа остатка топлива;
71 – предохранитель № 18 (7,5А);
72 – приемник указателя уровня топлива;
73 – приемник указателя температуры охлаждающей жидкости двигателя;
74 – датчик аварийного давления масла;
75 – датчик аварийного уровня тормозной жидкости;
76 - выключатель контрольной лампы ручного тормоза;
77 – датчик уровня топлива в бензобаке;
78 – датчик указателя температуры охлаждающей жидкости;
79 - переключатель очистителя ветрового стекла;
80 – электродвигатель очистителя ветрового стекла;
81 – переключатель омывателя ветрового стекла;
82 – электродвигатель насоса омывателя ветрового стекла;
83 – электродвигатель отопителя;
84 – добавочное сопротивление отопителя;
85 – переключатель режимов отопителя;
86 – предохранитель № 7 (15А);
87 -предохранитель № 15 (7,5А);
88 – предохранитель № 12 (15А);
89 – предохранитель № 13 (5А);
90 – датчик включения электровентилятора радиатора;
91 – электродвигатель вентилятора радиатора;
92 – плафон освещения салона;
93 – подкапотная лампа (устанавливается в зависимости от комплектации);
94 – звуковой сигнал;
95 – кнопка звукового сигнала;
96 – патрон подключения переносной лампы.
