1997-2008 ИЖ 6.92 грузовой мотоцикл

Грузовой мотоцикл ИЖ

Электрические схемы грузовых мотоциклов ИЖ 6.920 с двухцилиндровым двигателем Юпитер 5, ИЖ 6.920 с одноцилиндровым двигателем Планета 5, а также ИЖ 6.92 ОГР для пожарных служб (1997-2008)

ИЖ 6.920 ГР с двигателем Юпитер 5 с жидкостным охлаждением

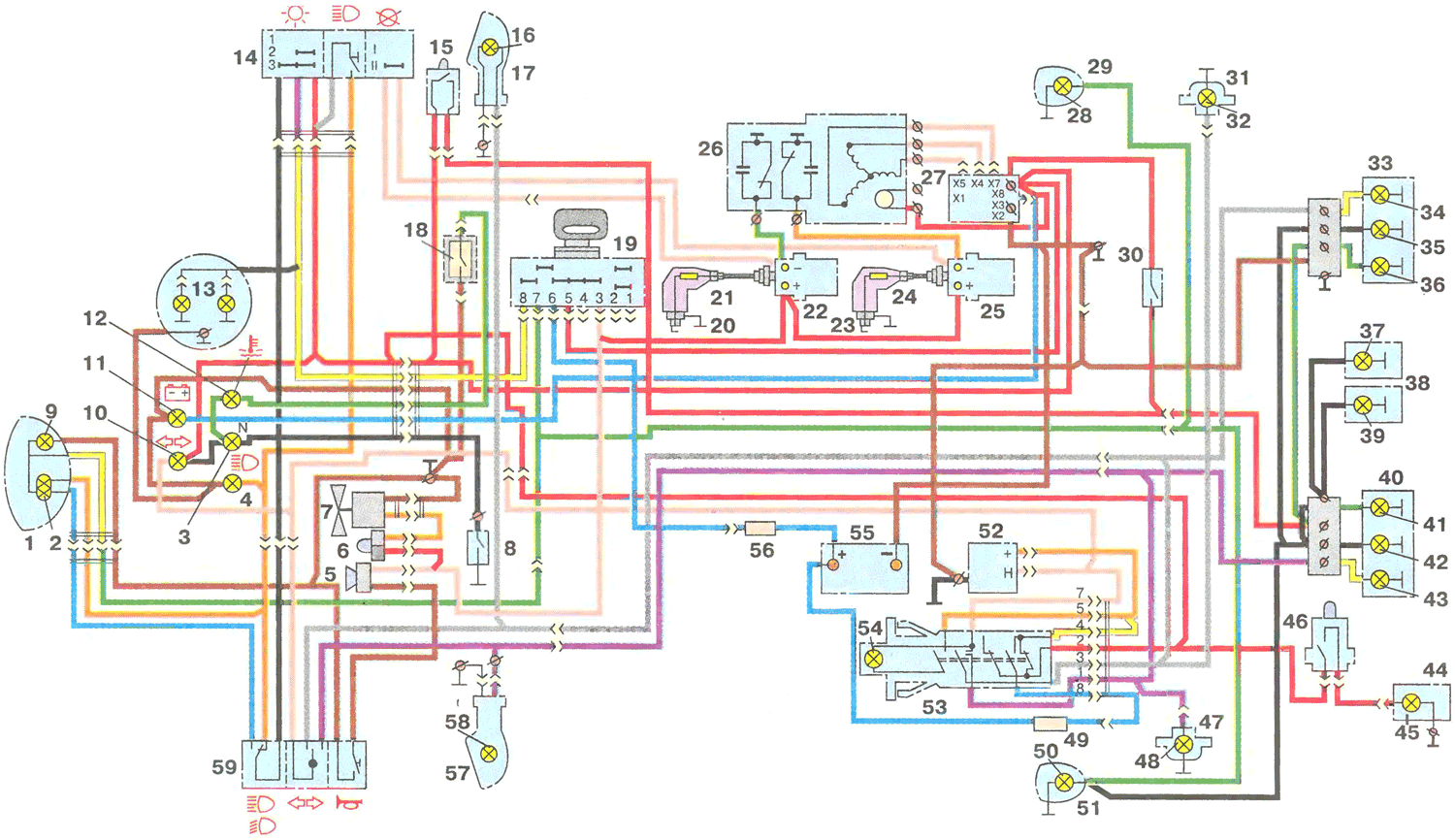

Электрическая схема грузового мотоцикла ИЖ 6.920 ГР с двигателем Юпитер 5

  1. Фара ФГ137Б2;
  2. Лампа А12-45-40;
  3. Лампа A12-1;
  4. Лампа A12-1;
  5. Звуковой сигнал С205Б;
  6. Термореле включения электровентилятора 661.3710;
  7. Электровентилятор;
  8. Выключатель лампы “нейтраль”;
  9. Лампа А12-4;
  10. Лампа АМН 12-3-1;
  11. Лампа A12-1;
  12. Лампа A12-1;
  13. Лампа AМН 12-3-1;
  14. Комбинированный переключатель (правый переключатель) 7.107-3710;
  15. Выключатель “стоп-сигнала” ИЖВК.103;
  16. Лампа А12-21-3;
  17. Фонарь указателей поворота;
  18. Датчик сигнализатора перегрева ТМ111;
  19. Выключатель зажигания;
  20. Свеча зажигания;
  21. Свеча зажигания;
  22. Катушка зажигания;
  23. Свечной наконечник;
  24. Свечной наконечник;
  25. Катушка зажигания;
  26. Генератор 281.3701;
  27. Выпрямитель-регулятор напряжения БПВ14-10;
  28. Лампа А12-5;
  29. Габаритный фонарь 9.203;
  30. Выключатель стоп-сигнала ИЖВК 107;
  31. Боковой фонарь указателя поворота УП122Б;
  32. Лампа А12-4;
  33. Задний фонарь 11.3716;
  34. Лампа А12-21-3;
  35. Лампа А12-21-3;
  36. Лампа А12-21-3;
  37. Лампа А12-5;
  38. Фонарь освещения номерного знака;
  39. Лампа А12-5;
  40. Лампа А12-21-3;
  41. Задний фонарь 11.3716;
  42. Лампа А12-5;
  43. Лампа А12-21-3;
  44. Фонарь заднего хода ИЖПФ1-3716;
  45. Лампа А12-21-3;
  46. Выключатель света заднего хода BK415;
  47. Боковой фонарь указателя поворота УП122Б;
  48. Лампа А12-4;
  49. Предохранитель;
  50. Лампа А12-5;
  51. Габаритный фонарь 9.203;
  52. Прерыватель указателей поворота РРП1;
  53. Выключатель аварийной остановки двигателя 24.3710;
  54. Лампа A12-1.1;
  55. Аккумуляторная батарея;
  56. Предохранитель;
  57. Фонарь указателей поворота;
  58. Лампа А12-21-3;
  59. Переключатель сигнализации (левый переключатель) 7.107-3709

ИЖ 6.920 ГР с двигателем Планета 5

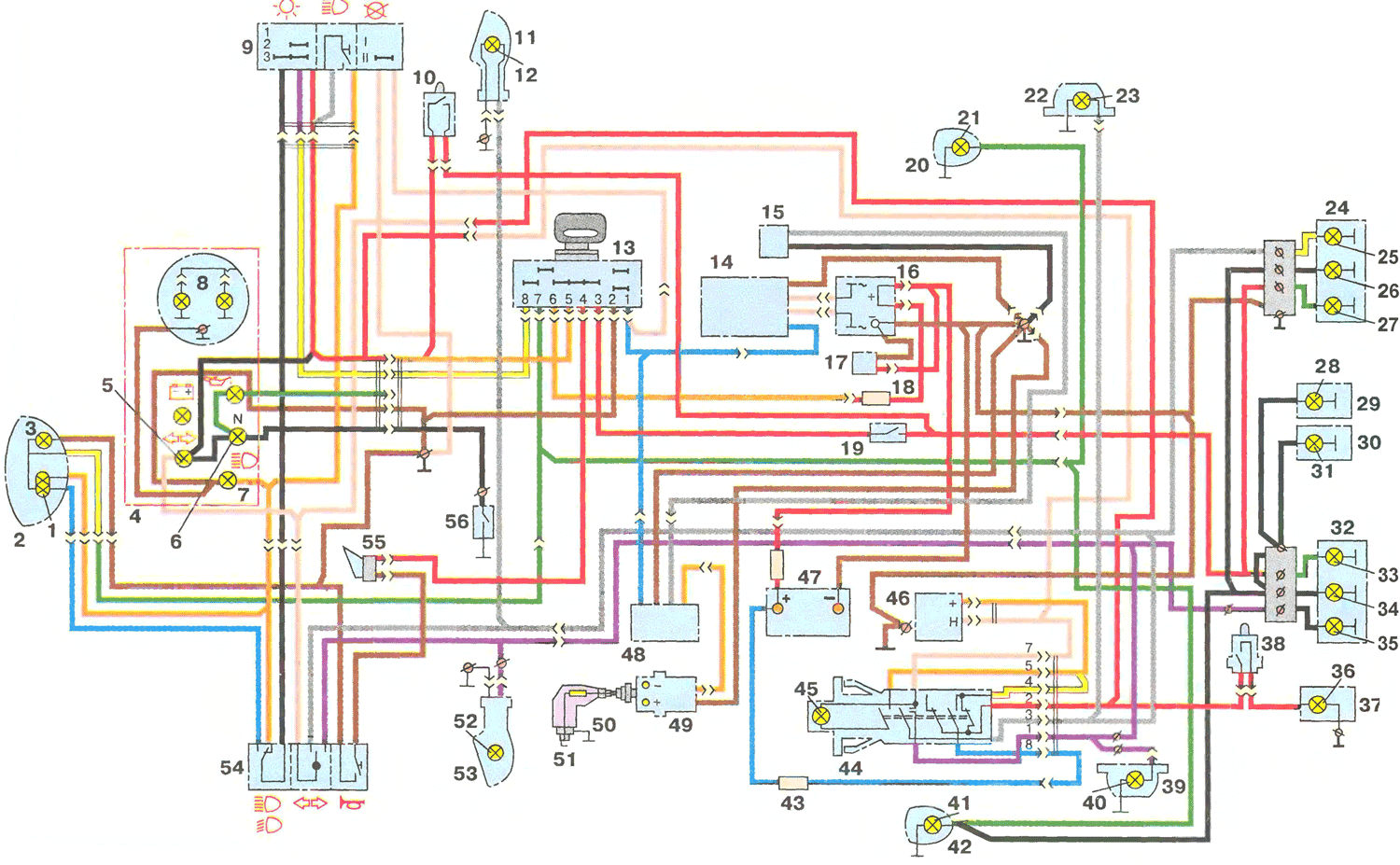

Электрическая схема грузового мотоцикла ИЖ 6.920 ГР с двигателем Планета 5

  1. Лампа А12-45-40;
  2. Фара ФГ137Б2;
  3. Лампа А12-4;
  4. Щиток приборов 7.107-3806;
  5. Лампа АМН 12-3-1;
  6. Лампа А12-1;
  7. Лампа А12-1;
  8. Лампа АМН 12-3-1;
  9. Комбинированный переключатель (правый переключатель) 7.107-3710;
  10. Выключатель стоп-сигнала ИЖВК.103;
  11. Фонарь указателя поворота 7.109-3726;
  12. Лампа A12-21-3;
  13. Выключатель зажигания 7.107-3704;
  14. Генератор 7.107-3701-20;
  15. Датчик 7.110-3838;
  16. Выпрямитель-регулятор напряжения БПВ21-15;
  17. Конденсатор К60-35 63х2200 мкф;
  18. Предохранитель 7.109-3722;
  19. Выключатель ИЖВК 107;
  20. Габаритный фонарь 9.203-3712;
  21. Лампа А12-5;
  22. Боковой указатель поворота УП122Б;
  23. Лампа А12-4;
  24. Задний фонарь 111.3716;
  25. Лампа A12-21-3;
  26. Лампа A12-5;
  27. Лампа A12-21-3;
  28. Фонарь ФП1056;
  29. Лампа А12-5;
  30. Фонарь ФП1056;
  31. Лампа А12-5;
  32. Задний фонарь 111.3716;
  33. Лампа A12-21-3;
  34. Лампа А12-5;
  35. Лампа A12-21-3;
  36. Фонарь заднего хода ИЖПФ1-3716000-11;
  37. Лампа A12-21-3;
  38. Выключатель света заднего хода ВК 415;
  39. Боковой указатель поворота УП122Б;
  40. Лампа А12-4;
  41. Лампа А12-5;
  42. Габаритный фонарь 9.203-3712;
  43. Предохранитель 7.109-3722;
  44. Выключатель аварийной остановки двигателя 24.3710;
  45. Лампа А12-1.1;
  46. Прерыватель указателей поворота РРП1;
  47. Аккумуляторная батарея;
  48. Коммутатор 7.1103734;
  49. Катушка зажигания 7.109-3705;
  50. Свечной наконечник 7.107-3707;
  51. Свеча зажигания А23-1;
  52. Лампа A12-21-3;
  53. Фонарь указателя поворота 7.109-3726;
  54. Переключатель сигнализации (левый переключатель) 7.107-3709;
  55. Звуковой сигнал С205Б;
  56. Выключатель лампы “нейтраль”

ИЖ 6.92 ОГР с двигателем Планета 5

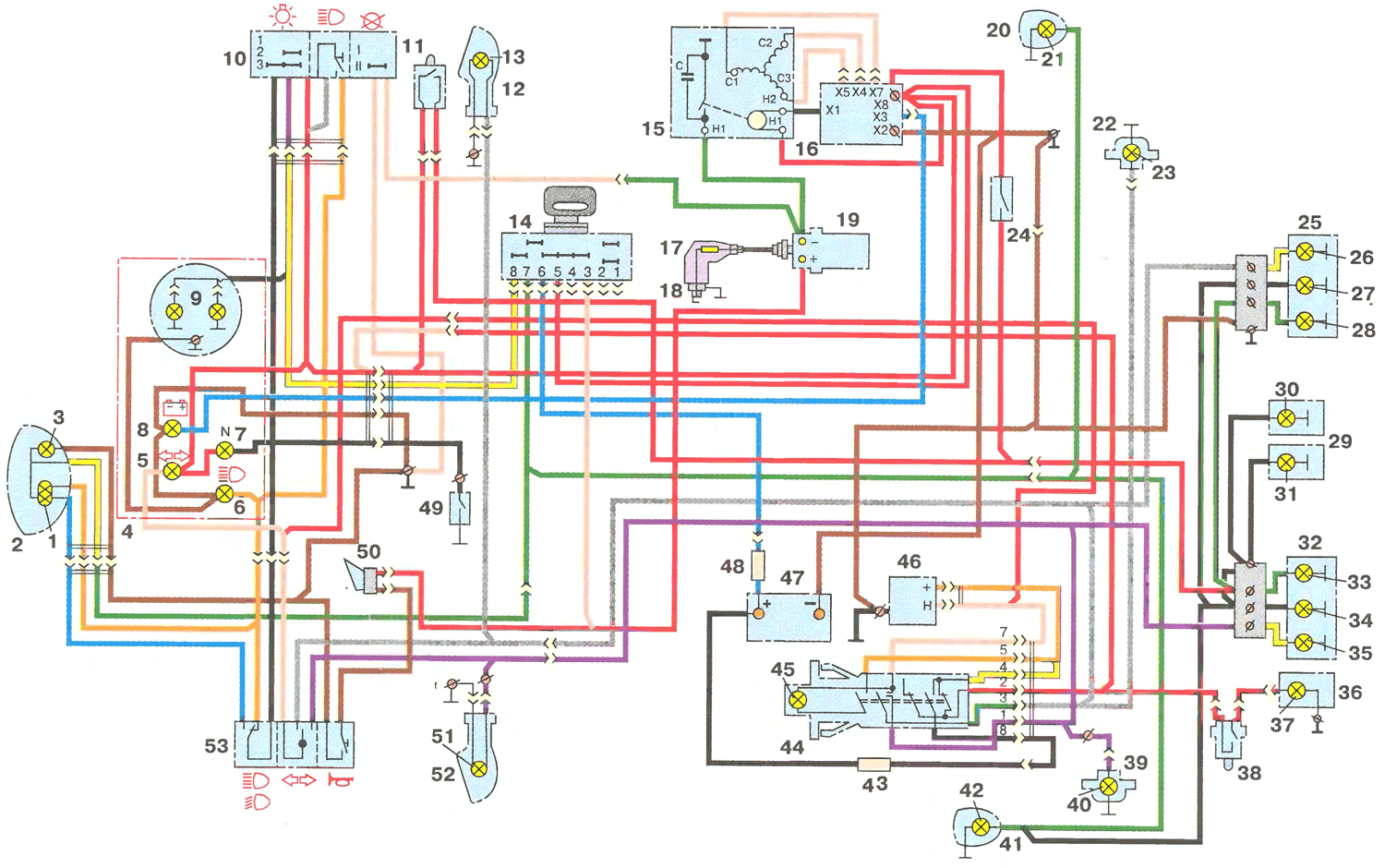

Электрическая схема грузового мотоцикла ИЖ 6.92 ОГР с двигателем Планета 5

  1. Лампа А12-45-40;
  2. Фара ФП37Б2;
  3. Лампа А12-4;
  4. Щиток приборов 7.107-3805;
  5. Лампы АМН 12-3-1;
  6. Лампа А12-1;
  7. Лампа А12-1;
  8. Лампа А12-1;
  9. Лампы АМН 12-3-1;
  10. Комбинированный переключатель (правый переключатель) 7.107-3710;
  11. Выключатель “стоп-сигнала” ИЖВК103;
  12. Фонарь указателя поворота 7.109-3726;
  13. Лампа A12-21-3;
  14. Выключатель зажигания 7.107-3704;
  15. Генератор ИЖГП7;
  16. Выпрямитель-регулятор напряжения БПВ14-10;
  17. Свечной наконечник 7.107-3707;
  18. Свеча зажигания А23-1;
  19. Катушка зажигания ИЖПС сб.39;
  20. Габаритный фонарь 9.203-3712;
  21. Лампа А12-5;
  22. Боковой фонарь-указатель поворота УП122Б;
  23. Лампа А12-4;
  24. Выключатель “стоп-сигнала” ИЖВК 107;
  25. Задний фонарь 111.3716;
  26. Лампа A12-21-3;
  27. Лампа А12-5;
  28. Лампа A12-21-3;
  29. Фонарь ФП 105Б;
  30. Лампа А12-5;
  31. Лампа А12-5;
  32. Задний фонарь 111.3716;
  33. Лампа A12-21-3;
  34. Лампа A12-5;
  35. Лампа A12-21-3;
  36. Фара заднего хода ИЖПФ1 3716000-11;
  37. Лампа A12-21-3;
  38. Выключатель света заднего хода ВК415;
  39. Лампа А12-4;
  40. Боковой фонарь-указатель поворота УП122Б;
  41. Лампа А12-5;
  42. Габаритный фонарь 9.203-3712;
  43. Предохранитель 7.109-3722;
  44. Выключатель аварийной остановки двигателя 24.3710;
  45. Лампа А12-1.1;
  46. Прерыватель указателей поворота РРП1;
  47. Аккумуляторная батарея;
  48. Предохранитель 7.109-3722;
  49. Выключатель лампы “нейтраль”;
  50. Звуковой сигнал С205Б;
  51. Фонарь указателя поворота 7.109-3726;
  52. Лампа A12-21-3;
  53. Переключатель сигнализации (левый переключатель) 7.107-3709;
