1998-2006 Audi TT

Skoda Fabia 1

Расположение и назначение предохранителей и реле Audi TT первого поколения (8N), в кузове купе и родстер (кабриолет). Оборудованные бензиновым двигателем 1.8 л. турбо или 3.2 л. VR6 (TT 3.2 quattro) 1998-2006

Расположение

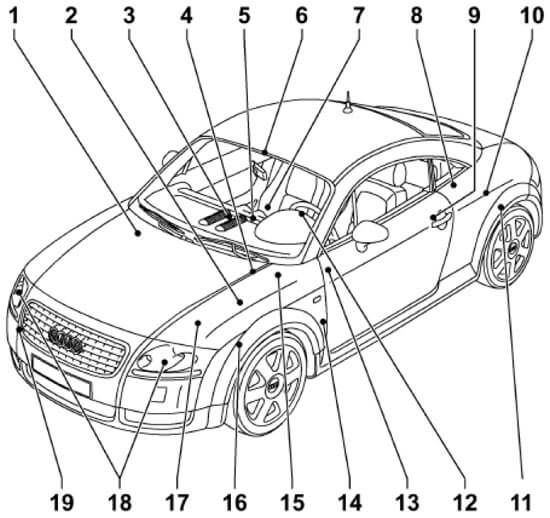

Расположение предохранителей в Ауди ТТ (1998-2006)

  1. Блок управления двигателем
  2. Блок силовых предохранителей
  3. Блок управления кондиционером / Панель управления Climatronic
  4. Блок предохранителей в моторном отсеке
  5. Блок управления подушками безопасности
  6. Ультразвуковой датчик противоугонной системы (Coupe)
  7. Interior monitor send and receive module 1 (Roadster)
  8. Блок управления корректором света фар
  9. Блок подогрева цилиндра замка двери
  10. Блок управления центральным замком
  11. Задний левый датчик уровня кузова
  12. Комбинация приборов
  13. Блок предохранителей
  14. Разъем, A pillar
  15. Реле под панелью приборов
  16. Передний левый датчик уровня кузова
  17. Блок управления ABS
  18. Блок розжига для ксеноновых ламп
  19. Блок управления дистанционным открытием ворот

Блок предохранителей в панели приборов

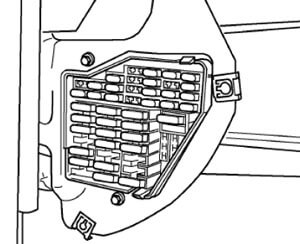

Предохранители в панели приборов Ауди ТТ (1998-2006)

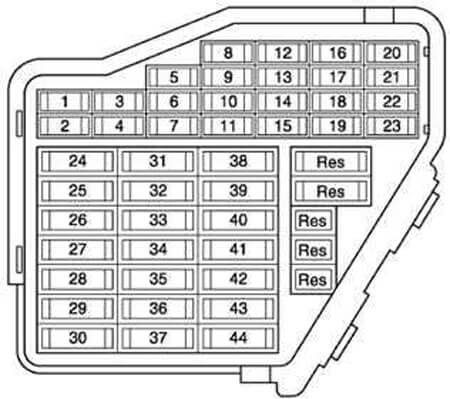

Схема блока предохранителей в Ауди ТТ (1998-2006)

Назначение предохранителей в салоне
№ А Назначение предохранителя
1 10 Обогрев зеркал, обогрев форсунок стеклоомывателя
2 10 Указатели поворота
3 5 Освещение перчаточного ящика, реле противотуманного света, кондиционер, Climatronic, индикатор стояночных огней
4 5 Освещение номерного знака
5 7.5 Потенциометр подогрева сидений, блок контроля за исправность ламп, Homelink, панель управления зеркалами, индикация наружной температуры, кондиционер, заслонка подачи свежего воздуха / рециркуляции воздуха, реле насоса охлаждающей жидкости, датчик положения педали тормоза
6 5 Центральный замок
7 10 Выключатель ламп заднего хода, диагностический разъем, выключатель аварийной сигнализации, датчик скорости автомобиля
8 5 Телефон
9 5 ABS / ESP
10 10 →2001: Блок управления двигателем, реле блока управления двигателем
15 2001→10.2001: Блок управления двигателем, реле блока управления двигателем
10 11.2001→: S-контакт, центральный замок, комбинация приборов
11 5 Комбинация приборов, датчик уровня и температуры масла в двигателе
12 7.5 Диагностический разъем, телефон, усилитель сигнала мобильного телефона
13 10 Лампы стоп-сигналов (датчик положения педали тормоза)
14 10 Центральный замок, нопка открытия крышки багажного отсека, освещение салона, лампы в дверях, деактивация системы мониторинга салона, панель управления на водительской двери
15 5 Комбинация приборов, блок управления автоматической коробкой передач
16 10 Блок управления вентилятором радиатора, насос системы охлаждения двигателя
17 -    -
18 10 Правый дальний свет, реле противотуманного света, комбинация приборов
19 10 Левый дальний свет
20 15 Ближний правый свет, панель управления корректором света фар, блок контроля за исправность ламп
21 15 Ближний левый свет, блок контроля за исправность ламп
22 5 Габаритный свет с правой стороны, комбинация приборов, блок контроля за исправность ламп
23 5 Габаритный свет с левой стороны, комбинация приборов, блок контроля за исправность ламп
24 20 Реле стелоочистителя и омывателя, подрулевой переключатель
25 25 Вентилятор отопителя, кондиционер / Climatronic, реле обогрева заднего стекла, блок управления вентилятором отопителя
26 25 Обогрев заднего стекла
27 30 Блок управления ветрозащитой, панель управления ветрозащитой
28 20 Топливный насос
29 15 Блок управления двигателем
30 -    -
31 5 Блок управления полным приводом
20 Блок управления автоматической коробкой передач
32 10 Топливные форсунки
33 20 →2005: Система омыва фар
30 2005→: Система омыва фар
34 10 Электроника двигателя
35 -    -
36 15 Передний противотуманный свет, задний противотуманный свет
37 10 →10.2001: S-контакт, центральный замок, комбинация приборов
20 11.2001→: Блок управления двигателем, реле блока управления двигателем
38 15 Центральный замок, звуковой сигнал противоугонной системы
39 15 Аварийная сигнализация
40 20 Реле звукового сигнала
41 15 Прикуриватель (розетка)
42 20 Аудиосистема, усилитель аудиосистемы
43 10 кроме 3.2 л. (BHE, BPF): Электроника двигателя
15 3.2 л. (BHE, BPF): Электроника двигателя
44 15 Подогрев сидений

Блок реле под панелью приборов

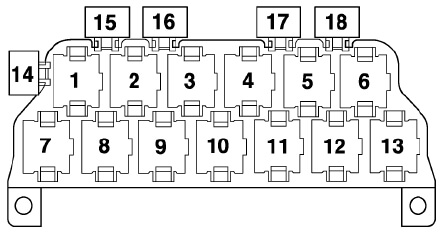

Блок реле под панелью приборов в Ауди ТТ (1998–2006)

Назначение реле и предохранителей под панелью приборов
№ А Назначение предохранителя
14 -    -
15 -    -
16 -    -
17 -    -
18 5 →1999: Блокировка дифференциала (Haldex)
Реле
1    -
2 Блок контроля за исправность ламп
3 Блок контроля за исправность ламп
4 Противотуманный свет
5 МКПП: Стартер
6    -
7 →2003: Лампы стоп-сигналов
8    -
9    -
10 Обогрев заднего стекла
11 АКПП 09G: Стартер
12 Ветрозащита
13 DSG: Лампы заднего хода
Насос охлаждающей жидкости

Реле под панелью приборов

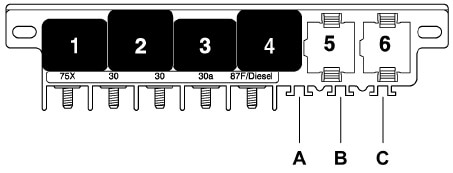

Блок реле под панелью приборов в Ауди ТТ (1998–2006)

Назначение реле и предохранителей под панелью приборов
№ А Назначение предохранителя
A 30 Привод крыши
B 20 Реле гидравлического насоса
C 30 Автоматический предохранитель: Стеклоподъемники
Реле
1 Звуковой сигнал
2 Разгрузочное реле Х-контакта
3    -
4 Топливный насос
5 Стеклоочиститель и омыватель
6 Стеклоочиститель и омыватель

Блок предохранителей и реле под капотом

Предохранители в моторном отсеке в Ауди ТТ (1998–2006)

Список предохранителей и реле в моторном отсеке
№ А Назначение предохранителя
3 20 Гидравлический насос
4 40 10.2000→: Насос вторичного воздуха
5 -    -
6 -    -
7 20 Блок управления автоматической коробкой передач
8 -    -
Реле
1 Насос вторичного воздуха
2 Блок управления двигателем
9    -

Блок силовых предохранителей под капотом

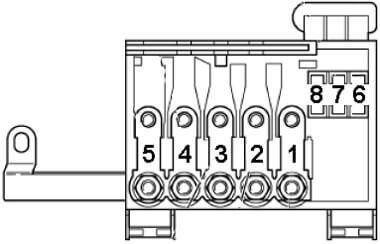

Силовые предохранители в Ауди ТТ (1998–2006)

Назначение реле и предохранителей под панелью приборов
№ А Назначение предохранителя
1 50 Насос вторичного воздуха
2 50 Блок предохранителей
3 30 Блок управления вентилятором
4 110 Блок предохранителей
5 150 Генератор
6 30 ABS
7 30 ABS
8 30 Вентилятор радиатора, насос охлаждающей жидкости, блок управления вентилятором
схемы предохранителей к немецким автомобилям, купе, родстеры
Опубликовано: 2-03-2026
/
Категория: Audi / TT
/
