1986-1991 Audi 80 (B3), Audi 90 и Audi Coupe
Схема предохранителей и реле в Audi 80 (поколение B3), а также Audi 90 и Audi Coupe, оборудованные бензиновым двигателем 1.6 л. и 1.8 л. (карбюратор), 1.8 л., 1.9 л., 2.0 л., 2.2 л. 2.3 л. (инжектор) или с дизельным двигателем 1.6 л., 1.9 л. (1986-1991)

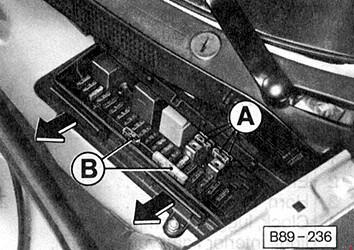

Блок предохранителей в моторном отсеке
Блок предохранителей расположен под капотом двигательного отсека. Предохранители закрыты крышкой.
А – запасные предохранители
В – дополнительные предохранители
| • Замените перегоревший предохранитель, предохранителем той же мощности. • Не используйте предохранитель большей мощности, так как это может привести к повреждению какого-либо из элементов электрооборудования и пожару. • Ни в коем случае нельзя устанавливать вместо предохранителя кусок фольги или проволоки, так как это может привести к повреждению какого-либо из элементов электрооборудования и пожару. |
Электрические цепи люка, стеклоподъемников и регуляторов положения сидения водителя защищены автоматическими выключателями, которые включаются снова автоматически после того, как была устранена причина перегрузки цепи.

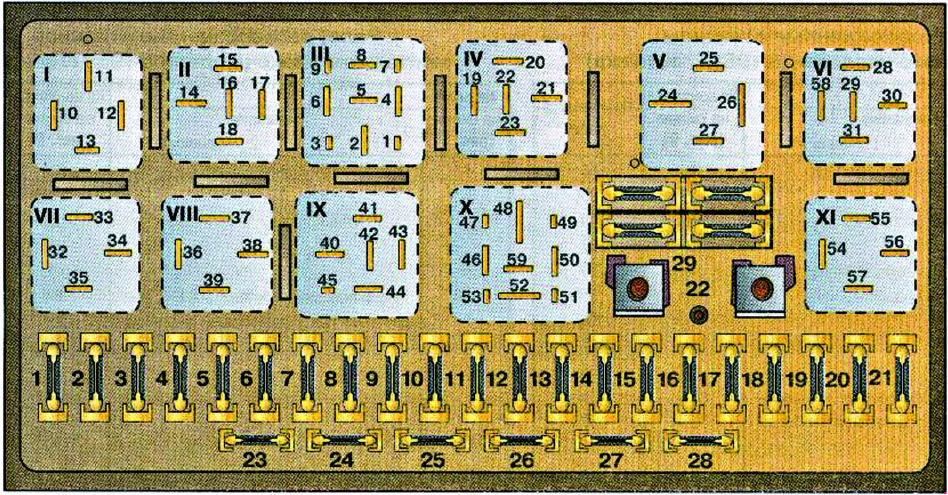

Основной блок предохранителей и реле
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Передние противотуманные фары, задний противотуманный фонарь |
| 2 | 15 | Аварийная сигнализация |
| 3 | 25 | Звуковой сигнал, стоп-сигнал, система поддержания скорости движения (педали сцепления и тормоза; только для моделей 1986-1988 года) |
| 4 | 15 | Часы, освещение багажника, освещение салона, зеркало заднего вида, розетка, прикуриватель, магнитола, бортовой компьютер, блок управления кондиционером |
| 5 | 30 | Вентилятор охлаждения радиатора - полная скорость |
| 6 | 5 | Габаритные огни с правой стороны |
| 7 | 5 | Габаритные огни с левой стороны |
| 8 | 10 | Правая фара дальнего света, сигнальная лампочка включения фар дальнего света |
| 9 | 10 | Левая фара дальнего света |
| 10 | 10 | Правая фара ближнего света |
| 11 | 10 | Левая фара ближнего света |
| 12 | 15 | Приборный щиток, фары заднего света, блокировка дифференциала, система автоматической диагностики, система поддержания скорости движения (блок управления), АБС, вентилятор охлаждения блока управления, 4-скоростная автоматическая коробка передач (с 1990 года), блок управления дроссельной заслонкой |
| 13 | 15 | Топливный насос, регулятор прогрева |
| 14 | 5 | Лампочки освещения номерного знака, освещение двигательного отсека и бардачка, лампы освещения комбинации приборов |
| 15 | 25 | Стеклоочистители ветрового стекла, указатели поворотов, кондиционер, подогрев форсунок стеклоочистителей (с 1989 года), вентилятор радиатора |
| 16 | 30 | Обогреватель заднего стекла, обогреватель зеркала заднего вида |
| 17 | 30 | Вентилятор печки/кондиционера |
| 18 | 5 | Зеркала заднего вида с электроприводом, стеклоочиститель заднего стекла (с 1990 года) |
| 19 | 10 | Система центрального замка, обогреватель замка двери (с 1989 года), противоугонная система (с 1990 года) |
| 20 | 30 | Вентилятор охлаждения радиатора - низкая скорость, реле задержки |
| 21 |
25
|
до 1990 года: Задний прикуриватель
|
| 10 | с 1990 года: Блок диагностики | |
| 22 | - | Не используется |
| 23 | 30 | Регулятор положения сидения пассажира, память положения сидения водителя |
| 24 | 10 | до 1989 года: Опережение зажигания (блок управления двигателем KE-Jetronic и Motronic) |
| 5 | 1989-1990: Система поддержания скорости движения | |
| 25 | 30 | Подогрев сидений |
| 26 |
5
|
с 1990 года: Освещение номерного знака, дневные ходовые огни
|
| 27 |
10
|
с 1989 года: Блок управления двигателем
|
| 28 | 15 | Блок управления двигателем |
| 29 | - | Не используется |
| 30 | 5 | с 1990 года: Система поддержания постоянной скорости движения (для моделей с 4-скоростной автоматической коробкой передач) |
| Реле |
||
| I | Противотуманные фары | |
| II | до 1990 года: Вентилятор системы охлаждения двигателя (высокая скорость) | |
| III | Включение вентилятора охлаждения двигателя при неработающем двигателе | |
| IV | с 1990 года: Омыватели фар | |
| V | Разгрузочное реле | |
| VI | до 1990 года: Кондиционер | |
| с 1990 года: Вентилятор системы охлаждения двигателя (высокая скорость) | ||
| VII | Звуковой сигнал | |
| VIII | Автоматическая коробка передач | |
| Перемычка на автомобилях с механической коробкой передач | ||
| IX | Прерывистый режим работы очистителя и омывателя ветрового стекла | |
| X | Топливный насос | |
| XI | Вентилятор системы охлаждения двигателя (низкая скорость) | |

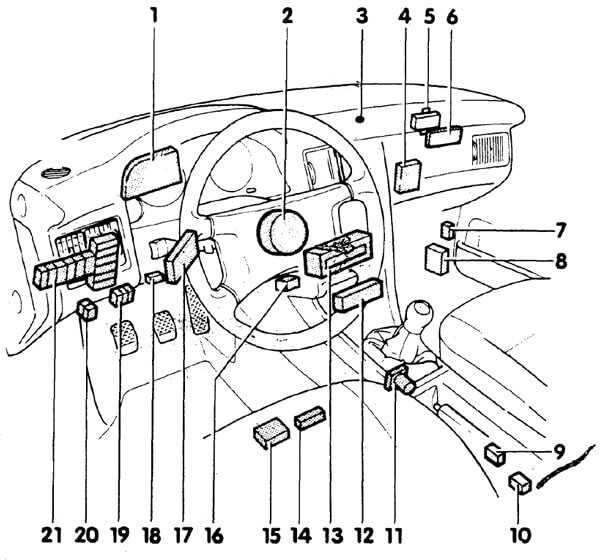

- Бортовой компьютер / система автоматической диагностики
- Подушка безопасности
- Датчик температуры в салоне
- Блок управления двигателем
- Блок управления круиз-контролем
- Программер кондиционера
- Датчик высоты (для CIS-E III)
- Блок управления зажиганием (пятицилиндровые двигатели)
- Предупреждающий зуммер блокировки селектора автоматической коробки передач
- Концевой выключатель ручного тормоза
- Соленоид блокировки селектора автоматической коробки передач
- Блок управления подушками безопасности
- Блок управления кондиционером
- Реле электропривода сидений с функцией памяти
- Блок управления памятью сидений
- Усилитель подсветки панели приборов
- Блок управления автоматической коробкой передач
- Реле указателей поворота и аварийной сигнализации
- Диагностический разъем
- Разъем для подключения противотуманных фар
- Блок реле

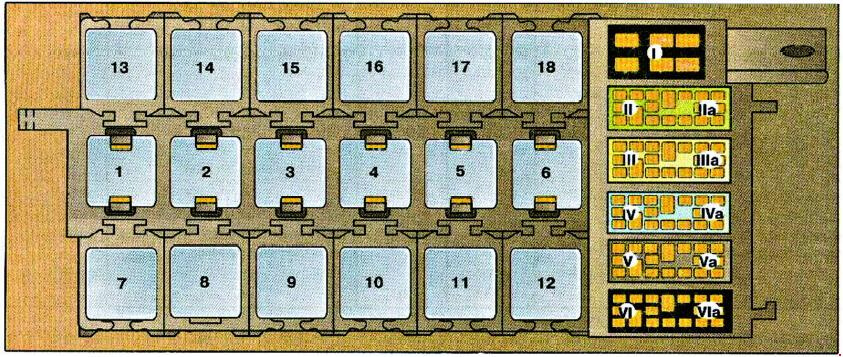

Блок реле под панелью приборов
| № | Назначение реле |
|---|---|
| 1 | АВS |
| 2 | Сигнализатор непристегнутого ремня безопасности |
| 3 | Освещение салона |
| 4 | Муфта компрессора кондиционера |
| 5 | с 1990 года: Очиститель/омыватель заднего стекла |
| Датчик давления масла | |
| 6 | Фары головного освещения |
| Блок контроля исправности ламп | |
| Динамический датчик давления масла | |
| 7 | Не используется |
| 8 | Не используется |
| 9 | с 1990 года: Блокировка селектора автоматической коробки передач |
| 10 | Не используется |
| 11 | Не используется |
| 12 | до 1990 года: Реле обратного тока (электропривод сидений, электропривод зеркал) |
| Автоматический предохранитель: Стеклоподъемники, люк, электропривод сидений | |
| Дневные ходовые огни | |
| 13 | Подогрев сиденья переднего пассажира |
| 14 | Подогрев сиденья водителя |
| 15 | Люк |
| Люк и стеклоподъемники (занимает два гнезда) | |
| 16 | Люк и стеклоподъемники (занимает два гнезда) |
| 17 | Световая сигнализация противоугонной системы |
| 18 | с 1990 года: Реле обратного тока (электроприводов сидений и зеркал заднего вида) |
| Автоматический предохранитель: Стеклоподъемники, люк, электропривод сидений |

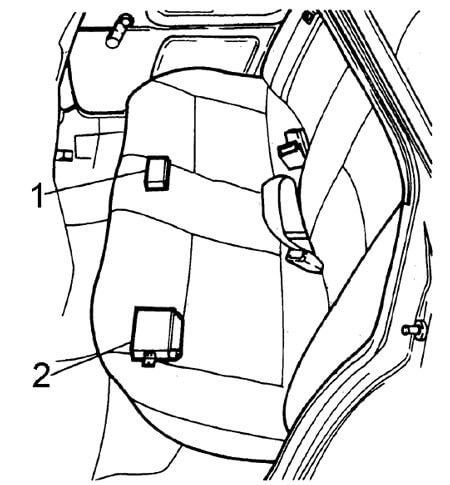

- Блок управления блокировкой дифференциала
- Блок управления ABS
