2000-2008 Audi A4 (B6) и Audi A4 (B7)

Ауди А4 Б6

Схема расположения предохранителей и реле в автомобилях Audi A4 B6 (2000-2004) и Audi A4 B7 (2004-2008), в кузове седан и универсал (Avant). Оснащенные бензиновым двигателем 1.6 л., 1.8 л., 2.0 л., 2.4 л. V6, 3.0 л. V6, 3.2 л. V6, 4.2 л. V8 (Audi S4 и Audi RS4) или с дизельным двигателем: 1.9 л., 2.0 л., 2.5 л., 2.7 л., 3.0 л.

Расположение предохранителей и реле

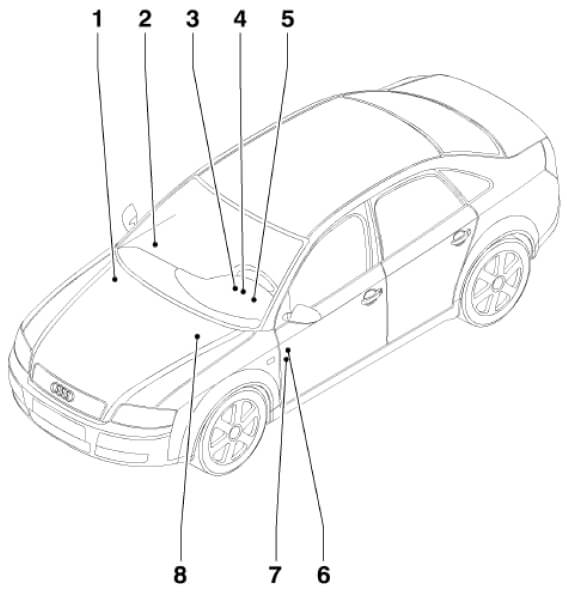

Расположение предохранителей и реле в Ауди А4 Б6 (2000-2004) и Ауди А4 Б7 (2004-2008)

  1. Главный предохранитель
  2. Распределительный блок в правом нижнем углу, за декоративной панелью (предохранитель электропривода сиденья)
  3. Малый блок реле под панелью приборов
  4. Основной блок реле под панелью приборов (за малым блоком реле)
  5. Средний блок реле под панелью приборов
  6. Блок предохранителей
  7. Предохранители для спецтранспорта
  8. Предохранители и реле под капотом
             Вариант 1
             Вариант 2
Осторожно!
  • Не "ремонтировать” предохранители и не менять их на более мощные - опасность пожара! Кроме того, это может привести к серьезным повреждениям других компонентов электрооборудования.
  • Некоторые из приведенных в таблицах потребителей относятся только к определенным модификациям.
  • При наличии расхождений приоритетное значение всегда имеют данные, приведенные в расположенной на внутренней стороне крышки предохранителей наклейке.

Блок предохранителей в панели приборов

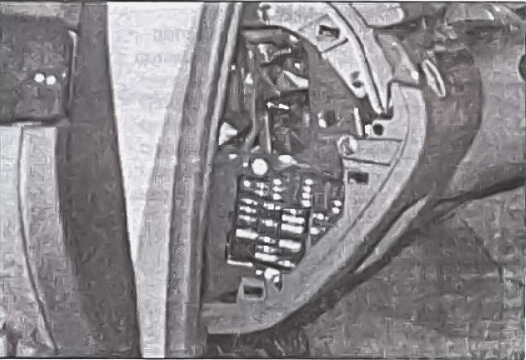

Блок предохранителей в Ауди А4 Б6 (2000-2004) и Ауди А4 Б7 (2004-2008)

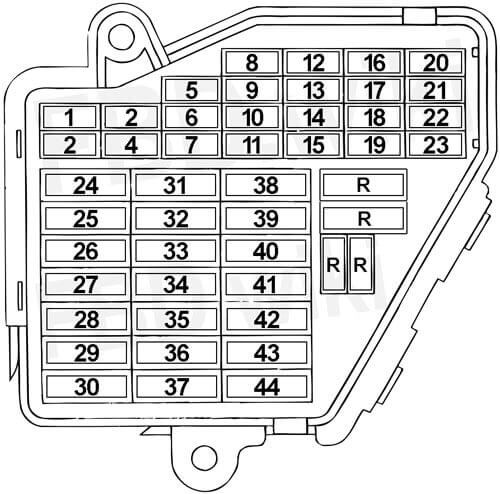

Схема блока предохранителей Ауди А4 Б6 (2000-2004) и Ауди А4 Б7 (2004-2008)

Список предохранителей в панели приборов со стороны водителя
№ А Назначение предохранителей
1 10 Climatronic
2 5 Подсветка в ногах
3 5 Подогрев форсунок стеклоомывателя
4 5 Блок управления вентилятором системы охлаждения
5 10 B6: Датчик уровня и температуры масла, переключатель "Tiptronic", подогрев сидений
10 B7: Задняя солнцезащитная шторка, многофункциональный переключатель, датчик уровня и температуры масла, переключатель "Tiptronic", навигация, система помощи при парковке
6 5 Датчик высокого давления, датчик качества воздуха
7 10 Концевой выключатель тормозной педали, концевой выключатель педали сцепления, ABS
8 5 Телефон
9 15 Реле сервопривода тормозной системы
10 5 Корректор света фар, блок питания правой фары
10 Корректор света фар
11 10 Подушки безопасности, индикатор неактивной подушки безопасности переднего пассажира, блок управления системы распознавания занятости сиденья
12 10 Диагностический разъем
13 10 Блок управления рулевой колонки
14 10 Лампы стоп-сигналов
15 10 Комбинация приборов, навигация (B7)
16 5 Панель управления системы открывания гаражных ворот
17 10 B7: Датчик дождя и освещённости, система помощи при парковке, блок управления контроля давления в шинах
18 5 B7: Система динамического освещения поворотов (левая фара)
19 15 B6: Переключатель освещения
15 B7: Передние противотуманные фары
20 15 B6: Ближний правый свет, корректор света фары, блок управления правой фарой, противоугонная система
21 15 B6: Ближний левый свет, корректор света фары, блок управления левой фарой, противоугонная система, блок управления бортовой сети
22 15 Блок управления двери водителя, блок управления двери переднего пассажира
23 15 Блок управления задней левой двери, блок управления задней правой двери
24 20 Центральный блок управления систем комфорта
25 30 Вентилятор отопителя
26 30 B6: Реле обогрева заднего стекла, панель управления кондиционером и отопителем, Climatronic
30 B7: Реле обогрева заднего стекла
27 30 Блок управления системы распознавания прицепа
28 20 Топливный подкачивающий насос, блок управления топливного насоса
30 RS4: Топливный подкачивающий насос, блок управления топливного насоса
29 20 B6: Катушки зажигания
30 20 Люк
31 15 Многофункциональный переключатель (B6), выключатель ламп заднего хода, датчик массового расхода воздуха, датчик света, блок управления автоматической коробкой передач, блокировка стартера и реле ламп заднего хода (B6), соленоид блокировки селектора автоматической коробки передач, диагностический разъем, внутреннее зеркало заднего вида с автоматическим затемнением
32 20 B6: Топливные форсунки, блок управления датчика NOx
15 B7 (2006→): Разъем для подключения прицепа
33 15 →февраль 2005: Прикуриватель
20 февраль 2005→: Прикуриватель
34 20 B6: Датчик массового расхода воздуха, реле насоса вторичного воздуха, клапан абсорбера, впускной клапан вторичного воздуха, клапана электрогидравлических опор двигателя, клапан заслонки впускного коллектора, клапан регулятора давления топлива, диагностический насос топливной системы, нагревательный элемент лямбда-зонда
30 B7 (→февраль 2005): Розетка 12 В
20 B7 (февраль 2005→): Розетка 12 В
35 30 B6: Розетка
30 B7 (→февраль 2005): Розетка
20 B7 (февраль 2005→): Розетка
36 30 Блок управления бортовой сети, стеклоочиститель, задний стеклоочиститель
37 30 Блок управления бортовой сети, омыватели фар
38 15 Датчик противоугонной системы, звуковой сигнал противоугонной системы, центральный блок управления систем комфорта
39 20 Аудиосистема, навигация, усилитель, спутниковое радио (B7)
40 25 Звуковой сигнал
41 30 Автономный отопитель, радиоприемник автономного отопителя
42 25 ABS
43 15 Блок управления двигателя, датчик массового расхода воздуха, клапан рециркуляции отработавших газов
44 30 B6: Панель управления кондиционером и отопителем, Climatronic, подогрев сидений
30 B7 (→2005): Climatronic
35 B7 (2006→): Climatronic

Список бензиновых двигателей:

  • 1.6 л., 102 л.с. (ALZ)
  • 1.8 турбо, 150 л.с. (AVJ), 163 л.с. (BFB), 169 л.с. (AMB), 190 л.с. (BEX)
  • 2.0 л. 130 л.с. (ALT)
  • 2.0 FSI 150 л.с. (AWA)
  • 2.0 TFSI, 170 л.с. (BPJ), 199 л.с. (BPG), 200 л.с. (BGB, BWE, BWT), 220 л.с. (BUL)
  • 2.4 л. V6, 163 л.с. (AMM), 170 л.с. (BDV)
  • 3.0 л. V6, 220 л.с. (ASN, AVK), 217 л.с. (BBJ)
  • 3.2 FSI V6, 255 л.с. (BKH), 256 л.с. (AUK)
  • Audi S4 - 4.2 л. V8, 343 л.с. (BHF), 344 л.с. (BBK)
  • Audi RS4 - 4.2 л. V8, 420 л.с. (BNS)

Список дизельных двигателей:

  • 1.9 TDI - 100 л.с. (AVB), 115 л.с. (BKE, BRB), 130 л.с. (AWX, AVF)
  • 2.0 TDI - 135 л.с. (BPF),140 л.с. (BPW, BLB, BRE), 170 л.с. (BRD)
  • 2.5 TDI - 155 л.с. (AYM), 163 л.с. (BFC, BCZ, BDG), 180 л.с. (AKE, BDH, BAU)
  • 2.7 TDI - 163 л.с. (BSG), 180 л.с. (BPP)
  • 3.0 TDI - 204 л.с. (BKN), 233 л.с. (ASB)

Блок реле под панелью приборов

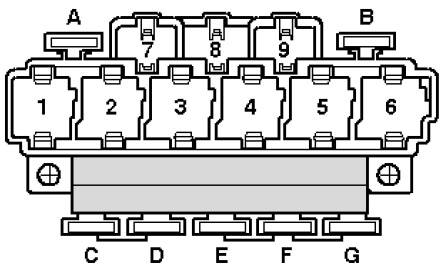

Схема расположения реле под панелью приборов Ауди А4 Б6 (2000-2004) и Ауди А4 Б7 (2004-2008)

Список предохранителей и реле под панелью приборов
№ А Назначение предохранителей
A ? Задняя солнцезащитная шторка (термобиметаллический предохранитель)
B ? Задняя солнцезащитная шторка (термобиметаллический предохранитель)
C ?    -
D ? Стеклоподъемники
E ? Электропривод водительского сиденья (термобиметаллический предохранитель)
F ? Стеклоподъемники
G ? Разъем для подключения прицепа
Реле
1 Топливный насос
2 Блок управления Servotronic
3 B6: Звуковой сигнал
B7 (AUK, BKH, BNS): Стартер (реле 2)
4 Сервопривод тормозной системы
B7 (AUK, BKH, BNS): Стартер
5 B7: Обогрев заднего стекла
6 Разгрузка "X" контакта
7    -
8 B7: Звуковой сигнал
9    -

Малый блок реле под панелью приборов

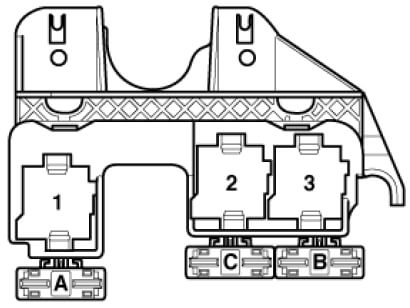

Схема расположения реле под панелью приборов Ауди А4 Б6 (2000-2004) и Ауди А4 Б7 (2004-2008)

Список предохранителей и реле под панелью приборов
№ А Назначение предохранителей
A ? →2003: Автономный отопитель
? 2003→: Автономный отопитель
B ? Автономный отопитель
C ? Автономный отопитель
Реле
1    -
2 Реле малой мощности нагрева (автономный отопитель)
3 Реле большой мощности нагрева (автономный отопитель)

Средний блок реле под панелью приборов

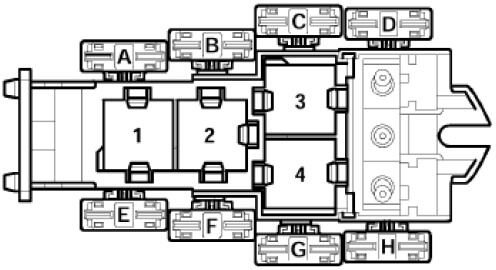

Схема расположения реле под панелью приборов Ауди А4 Б6 (2000-2004) и Ауди А4 Б7 (2004-2008)

Список предохранителей и реле под панелью приборов
№ А Назначение предохранителей
A -    -
B ? Противоугонная система
C -    -
D -    -
E ? B6: Вентилятор радиатора
F ? B7: Вентилятор радиатора (BBK, BHF, BNS, BKN, ASB, BPP, BSG, BTP)
G ? B6: Вентилятор радиатора
? B7: Вентилятор радиатора (BBK, BHF, BNS, BKN, ASB, BPP, BSG, BTP)
? B7: Вентилятор радиатора (кроме BKN, ASB, BPP, BSG,BTP, BBK, BHF)
H ? ABS
Реле
1    -
2    -
3    -
4    -

Блок реле под капотом (вариант 1)

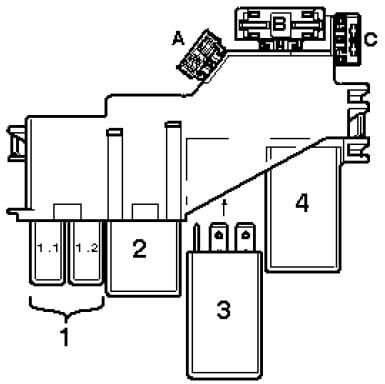

Схема расположения предохранителей и реле под капотом Ауди А4 Б6 (2000-2004) и Ауди А4 Б7 (2004-2008)

Список предохранителей и реле под капотом
№ А Назначение предохранителей
A ? B6 (бензин): Электроника двигателя
? B6 (дизель): Блок управления двигателя
? B6 (дизель): Электроника двигателя
? BBJ+AG5: Блок управления двигателя
B ? Насос вторичного воздуха
? B6 (дизель): Свечи накаливания
? BBJ+AG5: Насос вторичного воздуха
C ? Автоматическая коробка передач
? B6 (BKE): Блок управления двигателя
? BBJ+AG5: Электроника двигателя
D ? B6 (дизель): Свечи накаливания
? BBJ+AG5: Электроника двигателя
F ? B6 (дизель + 2002→): Свечи накаливания
? BBJ+AG5: Топливные форсунки
Реле
1 Бензин: Автоматическая коробка передач (multitronic)
1.1 Бензин (V6, (BBJ+AG5)): Насос циркуляции охлаждающей жидкости
1.2 Бензин (BBJ+AG5): Блокировка стартера
Дизель: Топливный насос
2 Бензин (BBJ+AG5): Блок управления двигателя
Бензин: Насос вторичного воздуха
BKE: Питание "30" клеммы
Дизель (кроме BKE): Свечи накаливания
3 Бензин (BBJ+AG5): Насос вторичного воздуха
Бензин: Блок управления двигателя
Бензин: Насос охлаждения турбонагнетателя
BKE: Блок управления свечами накаливания
Дизель (кроме BKE): Питание "30" клеммы
4 AG5: Автоматическая коробка передач
Multitronic/AG6: Блокировка стартера и реле ламп заднего хода
Бензин: Блокировка стартера, датчик педали сцепления
4.1 AG5: Автоматическая коробка передач
Бензин: Блокировка стартера
Бензин: Блокировка стартера, датчик педали сцепления
4.2 Бензин (2004→): Лампы заднего хода
E Дизель: Блок управления вентилятором системы охлаждения

Блок реле под капотом (вариант 2)

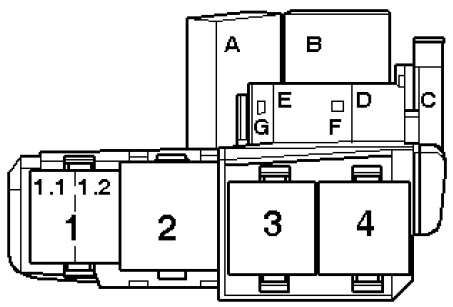

Схема расположения предохранителей и реле под капотом Ауди А4 Б6 (2000-2004) и Ауди А4 Б7 (2004-2008)

Список предохранителей и реле под капотом
№ А Назначение предохранителей
A ? Электроника двигателя (BDG, BFB, BBK, BHF, AWA, AUK, BKH, BNS, BBJ, BKE, BRB, BNA, BLB, BRC, BPW, BVG, BVF, BRF, BRE, BVA, BRD, BSG, BPP, BTP, BKN, ASB, BGB, BPG, BWE, BWT, BUL, BPJ, BYK, ALZ, ALT)
B ? Свечи накаливания (BDG, BKE, BRB, BNA, BLB, BRC, BPW, BVG,BVF, BRF, BRE, BVA, BRD, BSG, BPP, BTP, BKN, ASB)
? Электроника двигателя (BGB, BPG, BWE, BWT, BUL, BPJ, BYK, ALT, AWA, AUK, BKH, BNS)
? Насос вторичного воздуха (ALZ, BFB, BBK, BHF, BBJ)
C ? Блок управления двигателя (AUK, BKH, BNS, BKE, BRB, BNA, BLB, BRC, BPW, BVG,BVF, BRF, BRE, BVA, BRD, BSG, BPP, BTP, BKN, ASB, BGB, BPG, BWE, BWT, BUL, BPJ, BYK)
? Автоматическая коробка передач (ALT, ALT, BDG, BFB, BBK, BHF, AWA, BBJ)
D ? Автоматическая коробка передач (BKE, BRB, BNA, BLB, BRC, BPW, BVG,BVF, BRF, BRE, BVA, BRD, BSG, BPP, BTP, BKN, ASB)
? ? (BGB, BPG, BWE, BWT, BUL, BPJ, BYK, AWA, AUK, BKH, BNS)
? Блок управления двигателя (ALZ, ALT, BFB, BBK, BHF, BBJ)
E ? Электроника двигателя (BKE, BRB, BNA, BLB, BRC, BPW, BVG,BVF, BRF, BRE, BVA, BRD, BSG, BPP, BTP, BKN, ASB, BGB, BPG, BWE, BWT, BUL, BPJ, BYK)
? Топливные форсунки (ALZ, ALT, BFB, BBK, BHF, BBJ)
? Нагревательный элемент лямбда-зонда (AUK, BKH, BNS)
G ? Электроника двигателя (BSG, BPP, BTP, BKN, ASB, ALZ, BFB, BBK, BHF, BBJ, BSG, BPP, BTP, BKN, ASB)
? Автоматическая коробка передач (BGB, BPG, BWE, BWT, BUL, BPJ, BYK, AUK, BKH)
? ? Вакуумный насос тормозной системы (BNS)
H ↓ снизу блока
? Свечи накаливания (BDG)
? Китай: Отопитель (BFB, BBK, BHF)
? Электроника двигателя (AWA)
? Насос вторичного воздуха (BNS)
Реле
1.1 Топливный насос (BKE, BRB, BNA, BLB, BRC, BPW, BVG,BVF, BRF, BRE, BVA, BRD, BSG, BPP, BTP, BKN, ASB, BDG, BFB, BBK, BHF)
Насос циркуляции охлаждающей жидкости (BFB, BBK, BHF, BNS, BBJ)
Дополнительный насос системы охлаждения (AUK, BKH)
1.2 Блокировка стартера (BKE, BRB, BNA, BLB, BRC, BPW, BVG,BVF, BRF, BRE, BVA, BRD, BSG, BPP, BTP, BKN, ASB, BGB, BPG, BWE, BWT, BUL, BPJ, BYK, BDG, BFB, AWA, BBJ)
Блокировка стартера, датчик педали сцепления (BBK, BHF)
Тормозная система (BNS)
2 Питание "30" клеммы (BKE, BRB, BNA, BLB, BRC, BPW, BVG,BVF, BRF, BRE, BVA, BRD, BSG, BPP, BTP, BKN, ASB, BDG)
Блок управления двигателя (BGB, BPG, BWE, BWT, BUL, BPJ, BYK, ALT, BFB, BBK, BHF, AWA, AUK, BKH, BNS, BBJ)
Блок управления двигателем - Simos (ALZ)
3 Блок управления свечами накаливания (BKE, BRB, BNA, BLB, BRC, BPW, BVG,BVF, BRF, BRE, BVA, BRD, BSG, BPP, BTP, BKN, ASB,)
Питание компонентов двигателя (BGB, BPG, BWE, BWT, BUL, BPJ, BYK, AUK, BKH, BNS)
Насос вторичного воздуха (ALZ, BFB, BBK, BHF, BBJ)
Свечи накаливания (BDG)
4 Насос вторичного воздуха (BNS)

Распределительный блок

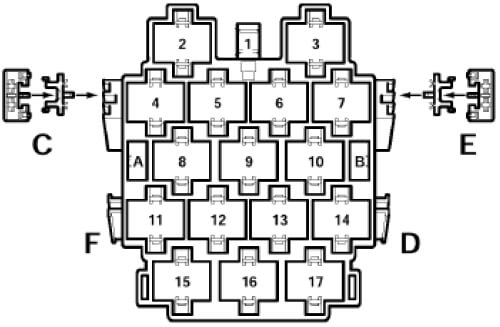

Расположение предохранителя электропривода сиденья Ауди А4 Б6 (2000-2004) и Ауди А4 Б7 (2004-2008)

Список предохранителей в салоне
№ А Назначение предохранителей
C -    -
D -    -
E ? Электропривод сиденья
F -    -

Главный предохранитель

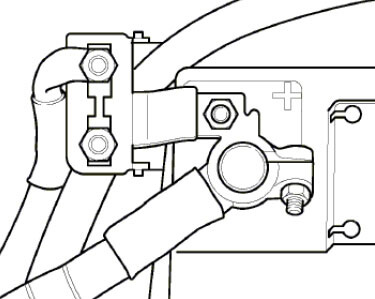

Предохранитель на аккумуляторной батарее Ауди А4 Б6 (2000-2004) и Ауди А4 Б7 (2004-2008)

Список предохранителей под капотом
№ А Назначение предохранителей
88 ? Главный предохранитель
