Bobcat S175 - предохранители
Назначение и расположение предохранителей и реле в погрузчике Bobcat S175 с дизельным двигателем 2.4 л. Kubota V2403

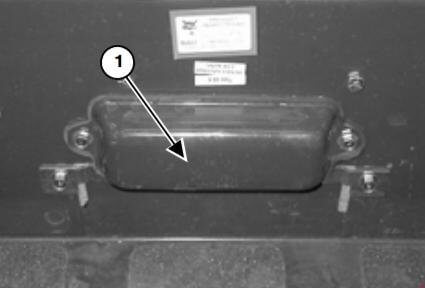

Главный предохранитель
Погрузчик оснащен 12 вольтовой системой зарядки генератора с заземлением отрицательного полюса. Электрическая система защищена предохранителями, расположенными в кабине на панели рулевого управления, а также главным предохранителем на 100 А, расположенным в отсеке двигателя с левой стороны двигателя.
Блок предохранителей в салоне

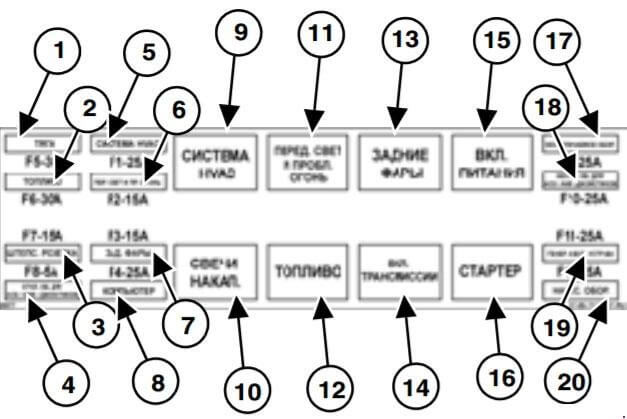

Под крышкой имеется предупреждающая табличка с указанием расположения и номиналов предохранителей в амперах.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 30 | Тяга привода |
| 2 | 30 | Отключение подачи топлива |
| 3 | 15 | Розетка электропитания |
| 4 | 5 | ACS / AWS / джойстики |
| 5 | 25 | Отопитель |
| 6 | 15 | Передний свет и проблесковый огонь |
| 7 | 15 | Задние фары |
| 8 | 25 | Контроллер Bobcat |
| 17 | 25 | Неподключенное навесное оборудование |
| 18 | 25 | Подключенное навесное оборудование |
| 19 | 25 | Генератор и вспомогательное оборудование |
| 20 | 25 | Разъем вспомогательного устройства |
| Реле |
||
| 9 | Отопитель и кондиционер | |
| 10 | Свечи накаливания | |
| 11 | Передний свет и проблесковый огонь | |
| 12 | Отключение подачи топлива | |
| 13 | Задние фары | |
| 14 | Тяга привода | |
| 15 | Включение питания | |
| 16 | Стартер | |
