2010-2015 Chery M11 и Chery А3
Расположение и назначение предохранителей и реле в Chery М11 (в кузове седан и хэтчбек), а также Chery А3, Tengo, Chance, Niche. Оборудованные бензиновым двигателем: 1.6 л. 16V Acteco SQR481F (2010, 2011, 2012, 2013, 2014, 2015)

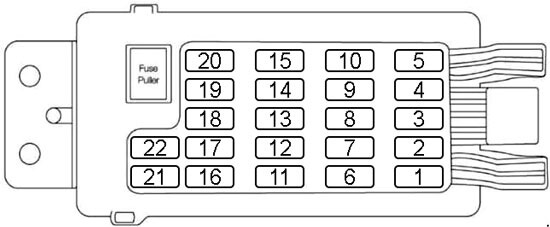

Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 20 | - |
| 2 | 10 | Зуммер, электрический корректор света фар габаритные огни, подсветка номерного знака, противотуманные фары и фонарь, указатели поворота и аварийная световая сигнализация, фонарь заднего хода, освещение салона, звуковые сигналы, наружные зеркала заднего вида, система сигнализации при парковке, система управления замками дверей, электрические стеклоподъемники, обогрев заднего стекла и наружных зеркал заднего вида, замок крышки багажника, стеклоочиститель и стеклоомыватель ветрового стекла, аудиосистема |
| 3 | 10 | - |
| 4 | 10 | Электрический корректор света фар, габаритные огни, подсветка номерного знака, противотуманные фары, задний противотуманный свет, освещение салона, электрический усилитель руля |
| 5 | 10 | Лампы заднего хода |
| 6 | 20 | Розетка |
| 7 | 10 | К переднему блоку предохранителей и реле |
| 8 | 10 | Электрический корректор света фар, стеклоочиститель и стеклоомыватель ветрового стекла |
| 9 | 15 | Диагностический разъем, система подачи топлива, иммобилайзер |
| 10 | 10 | Система кондиционирования воздуха, тормозная система, зуммер, габаритные огни, подсветка номерного знака, противотуманные фары, задний противотуманный свет, указатели поворота и аварийная световая сигнализация, система подачи топлива, приборная панель, освещение салона, система сигнализации при парковке, система управления замками дверей |
| 11 | 20 | Лампы стоп-сигналов, тормозная система |
| 12 | 15 | Аудиосистема |
| 13 | 10 | Замок крышки багажника |
| 14 | 15 | - |
| 15 | 7.5 | Диагностический разъем, система подачи топлива, иммобилайзер |
| 16 | 15 | Система управления двигателем (EMS), тормозная система |
| 17 | 7.5 | - |
| 18 | 10 | Зуммер, электрический корректор направления света фар габаритные огни, подсветка номерного знака, противотуманные фары, задний противотуманный свет, указатели поворота и аварийная световая сигнализация, лампы заднего хода, освещение салона, звуковые сигналы, наружные зеркала заднего вида, система сигнализации при парковке, система управления замками дверей, электрические стеклоподъемники, обогрев заднего стекла и наружных зеркал заднего вида, замок крышки багажника, стеклоочиститель и стеклоомыватель ветрового стекла, тормозная система, приборная панель, система зарядки АКБ |
| 19 | 10 | Система кондиционирования воздуха |
| 20 | 10 | Подушки безопасности |
| 21 | 10 | - |
| 22 | 20 | - |

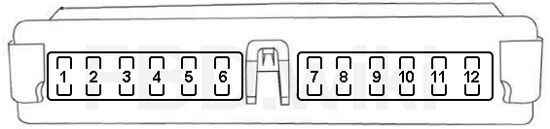

Предохранители на блоке BCM

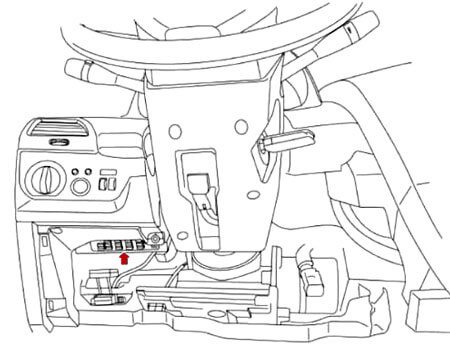

Блок BCM расположен за левой нижней панелью облицовки панели управления
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 30 | Cтеклоподъемники |
| 2 | 10 | - |
| 3 | 10 | Левые габаритные огни |
| 4 | 7.5 | Подсветка панели приборов |
| 5 | 5 | Правые габаритные огни |
| 6 | 15 | Центральный замок |
| 7 | 25 | Стеклоочиститель и стеклоомыватель ветрового стекла |
| 8 | 10 | Освещение салона |
| 9 | 10 | Звуковые сигналы |
| 10 | 15 | Передние противотуманные фары |
| 11 | 25 | Обогрев заднего стекла и наружных зеркал |
| 12 | 15 | Указатели поворота и аварийная световая сигнализация |

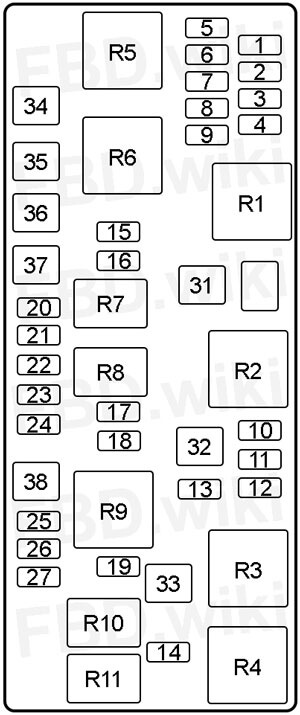

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 5 | Система управления двигателем (EMS) |
| 2 | 5 | Датчик скорости |
| 3 | 20 | Подушки безопасности |
| 4 | 5 | - |
| 5 | 10 | Лампы заднего хода, система зарядки АКБ |
| 6 | 15 | Модуль зажигания |
| 7 | 7.5 | - |
| 8 | 5 | Модуль ABS |
| 9 | 7.5 | - |
| 10 | 10 | Передний датчик кислорода |
| 11 | 10 | Задний датчик кислорода |
| 12 | 20 | Датчик положения распределительного вала, система улавливания паров топлива |
| 13 | 30 | Вентилятор системы кондиционирования воздуха |
| 14 | 10 | Дальний свет левой фары |
| 15 | 7.5 | Обогрев форсунок стеклоомывателя |
| 16 | 15 | Компрессора кондиционера |
| 17 | 15 | Топливный насос |
| 18 | 7.5 | Электронная система управления двигателем (EMS) |
| 19 | 10 | Дальний свет правой фары |
| 20 | 30 | Стеклоподъемники |
| 21 | 30 | Люк |
| 22 | 10 | Блок управления коробкой передач |
| 23 | 15 | Подогрев сидений |
| 24 | 5 | Модуль ABS |
| 25 | 10 | - |
| 26 | 15 | Ближний свет левой фары |
| 27 | 15 | Ближний свет правой фары |
| 31 | 30 | - |
| 32 | 30 | Двигатель |
| 33 | 30 | Стартер |
| 34 | 40 | Модуль ABS |
| 35 | 20 | Модуль ABS |
| 36 | 30 | Замок зажигания |
| 37 | 30 | Приборная панель |
| 38 | 40 | Электропривод сидений |
| Реле | ||
| R1 | - | |
| R2 | Блок управления двигателем | |
| R3 | Стартер | |
| R4 | Вентилятор кондиционера | |
| R5 | Система зажигания | |
| R6 | Зажигание (АСС) | |
| R7 | Компрессор кондиционера | |
| R8 | Топливный насос | |
| R9 | Зажигание (АСС1) | |
| R10 | Дальний свет | |
| R11 | Ближний свет | |

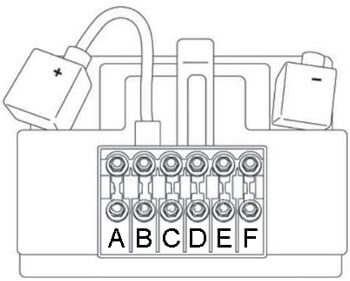

Блок силовых предохранителей на АКБ
| № | А | Назначение предохранителя |
|---|---|---|
| A | 100 | К переднему блоку предохранителей и реле |
| B | 150 | Система зарядки АКБ и система пуска двигателя |
| C | 40 | Зуммер, система сигнализации при парковке, стеклоподъемники, противотуманные фары, задний противотуманный свет |
| D | 50 | Электрический усилитель руля |
| E | 50 | Электрооборудование моторного отсека |
| F | 80 | Зуммер, габаритные огни, подсветка номерного знака, противотуманные фары, задний противотуманный свет, указатели поворота и аварийная световая сигнализация, лампы заднего хода, освещение салона, звуковые сигналы, наружные зеркала заднего вида, система сигнализации при парковке, система управления замками дверей, электрические стеклоподъемники, обогрев заднего стекла и наружных зеркал заднего вида, замок крышки багажника, стеклоочиститель и стеклоомыватель ветрового стекла |
