2005-2012 Citroen C6
Назначение и расположение предохранителей в Citroen C6, оборудованный бензиновым двигателем 3.0 л. V6 (ES9) или с дизельным двигателем 2.2 л. HDi, 2.7 л. V6 HDi, 3.0 л. V6 HDi (2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012)
Предохранителей в салоне

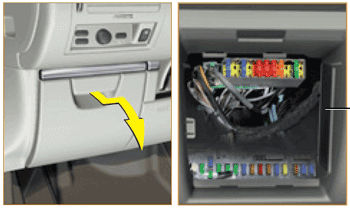

Для доступа к предохранителям, находящимся под панелью приборов:
- Откройте крышку отделения для хранения мелких предметов до конца, не надавливая на нее.
- Потяните крышку вправо, чтобы открыть ее до конца.
- Снимите защиту между предохранителями и крышкой.

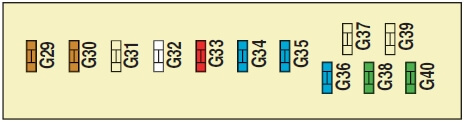

Блок предохранителей №1

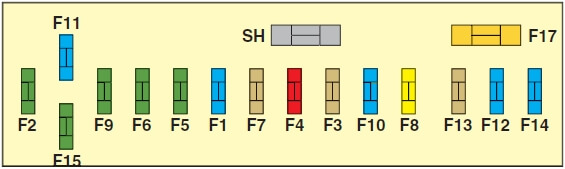

Блок предохранителей №2
| № | А | Назначение предохранителя |
|---|---|---|
| Блок предохранителей №1 | ||
| 29 | 5 | Датчики давления в шинах, чейнджер на 6 компакт-дисков |
| 30 | 5 | Диагностический разъем |
| 31 | 5 | Телематические средства |
| 32 | 25 | Усилитель аудиосистемы |
| 33 | 10 | Гидравлическая система подвески |
| 34 | 15 | Автоматическая коробка переключения передач |
| 35 | 15 | Сиденье переднего пассажира с подогревом |
| 36 | 15 | Водительское сиденье с подогревом |
| 37 | - | - |
| 38 | 30 | Электропривод сиденья водителя |
| 39 | - | - |
| 40 | 30 | Электропривод сиденья пассажира |
| Блок предохранителей №2 | ||
| 1 | - | - |
| 2 | - | - |
| 3 | 5 | Подушки безопасности |
| 4 | 10 | Тормозная система, травмобезопасный капот, ограничитель скорости / круиз-контроль, зеркало заднего вида с функцией поляризации, диагностический разъем, привод наклона многофункционального экрана |
| 5 | 30 | Передние стеклоподъемники, сдвижной люк в крыше |
| 6 | 30 | Задние стеклоподъемники |
| 7 | 5 | Плафон подсветки противосолнечного козырька, плафон освещения перчаточного ящика, плафоны освещения салона, прикуриватель в задней части салон |
| 8 | 20 | Клавиши управления на рулевом колесе, дисплей, открывание стекол (функция микроопускание стекла), сигнализация, автомагнитола |
| 9 | 30 | Прикуриватель в передней части салона |
| 10 | 15 | Блок управления в багажном отделении, модуль прицепного устройства |
| 11 | 15 | Противоугонное устройство |
| 12 | 15 | Датчик ремней безопасности водителя и переднего пассажира, открывание стекол (функция микроопускание стекла), электропривод сидений, парктроник, аудиосистема JBL |
| 13 | 5 | Травмобезопасный капот, датчик осадков и освещенности, стеклоочиститель ветрового стекла, питание блока силовых реле |
| 14 | 15 | Система AFIL, автоматическая система климат-контроля, комбинация приборов, система отображения информации на ветровом стекле, подушки безопасности, беспроводная гарнитура Bluetooth для радиотелефона (Hands Free), реле для гидравлического блока |
| 15 | 30 | Центральный замок с электроприводом, система безопасности для перевозки детей |
| 16 | SH | Шунт |
| 17 | 40 | Система вентиляции |

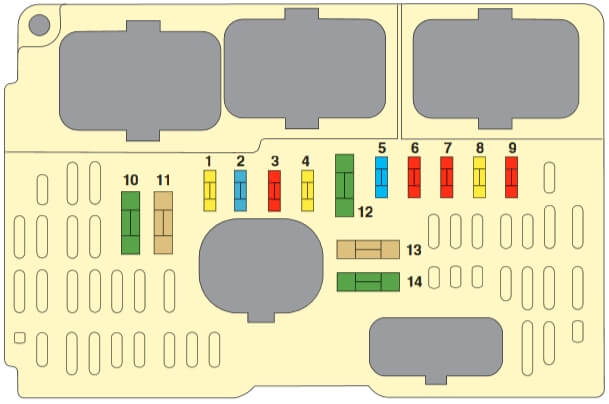

Блок предохранителей в моторном отсеке
Для доступа к предохранителям в моторном отсеке, открутите на 1/4 оборота каждый винт.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 20 | Блок управления двигателем, блок электродвигателя радиатора охлаждения |
| 2 | 15 | Звуковой сигнал |
| 3 | 10 | Насос стеклоомывателя |
| 4 | 20 | Омыватели фар |
| 5 | 15 | Бензин: Топливный насос |
| 15 | Дизель: Система впрыска, предпусковой подогрев двигателя | |
| 6 | 10 | Тормозная система |
| 7 | 10 | Автоматическая коробка переключения передач |
| 8 | 20 | Стартер |
| 9 | 10 | Травмобезопасный капот, двухламповые ксеноновые фары с коррекцией светового пучка в зависимости от угла поворота передних колес |
| 10 | 30 | Бензин: Топливные форсунки, катушка зажигания, электроклапаны |
| 30 | Дизель: Электронный блок управления двигателем, подача топлива | |
| 11 | 40 | Автоматическая система климат-контроля (вентилятор) |
| 12 | 30 | Стеклоочиститель ветрового стекла |
| 13 | 40 | Блок управления BSI |
| 14 | - | - |
Блок предохранителей в багажном отсеке
Для доступа к блоку предохранителей, расположенному под обивкой левого крыла в багажном отделении:
- Отогните боковую обивку с левой стороны.
- Отведите в сторону электропроводку блока предохранителей.
- Откройте блок предохранителей.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Лючок топливного бака |
| 2 | - | - |
| 3 | - | - |
| 4 | 15 | Регулируемый дефлектор |
| 5 | 40 | Заднее стекло с обогревом |
| Дополнительный блок предохранителей | ||
| 36 | 15 | Электропривод заднего левого сиденья с подогревом (Pack Lounge) |
| 25 | Диван заднего сиденья | |
| 37 | 15 | Электропривод заднего правого сиденья с подогревом (Pack Lounge) |
| 25 | Диван заднего сиденья | |
| 38 | 30 | Регулировка задних сидений с электроприводом (Pack Lounge) |
| 39 | 30 | Прикуриватель, розетка в задней части салона |
| 40 | 25 | Стояночный тормоз с электроприводом |
