1999-2010 Citroen Xsara Picasso
Назначение и расположение предохранителей в Citroen Xsara Picasso с дизельным двигателем 1.6 л. HDi и HDiF (DV6TED4, DV6ATED4), 2.0 л. HDi (DW10A) или с бензиновым двигателем 1.6 л. (TU5JP, TU5JP4), 1.8 л. (EW7), 2.0 л. (EW10J4), с 1999 по 2010 год выпуска

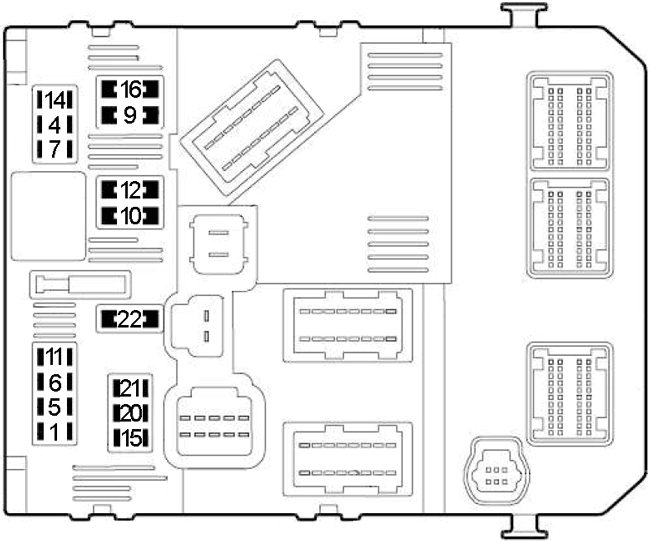

Блок предохранителей в салоне (вариант 1)
Для доступа к предохранителям под панелью приборов потяните за крышку.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Диагностический разъем - разъем для подключения прицепа |
| 4 | 20 | Модуль управления на рулевой колонке (СОМ 2000), аудиосистема, приборная панель, система навигации, присадки в дизтопливо |
| 5 | 15 | - |
| 6 | 10 | Диагностический разъем, модуль управления на рулевой колонке (СОМ 2000) |
| 7 | 15 | Датчик дождя и освещенности |
| 8 | - | - |
| 9 | 30 | Люк, задние стеклоподъемники |
| 10 | 40 | Обогрев заднего стекла, обогрев зеркал |
| 11 | 15 | Задний стеклоочиститель |
| 12 | 30 | Передние стеклоподъемники |
| 14 | 10 | Сервисная панель, модуль предохранителей в моторном отсеке, модуль подушек безопасности и преднатяжителей, клавиши управления на рулевом колесе, присадки в дизтопливо, датчики парковки |
| 15 | 15 | Комбинация приборов, передняя панель системы кондиционирования, аудиосистема, система навигации, модуль управления на рулевой колонке (СОМ 2000) |
| 16 | 30 | Центральный замок |
| 20 | 10 | Правый стоп-сигнал |
| 21 | 15 | Левый стоп-сигнал, дополнительный стоп-сигнал |
| 22 | 30 | Электропривод зеркал, передний прикуриватель, задняя розетка 12 В, передний светильник, задний плафон общего освещения, выключатель лампы освещения перчаточного ящика |

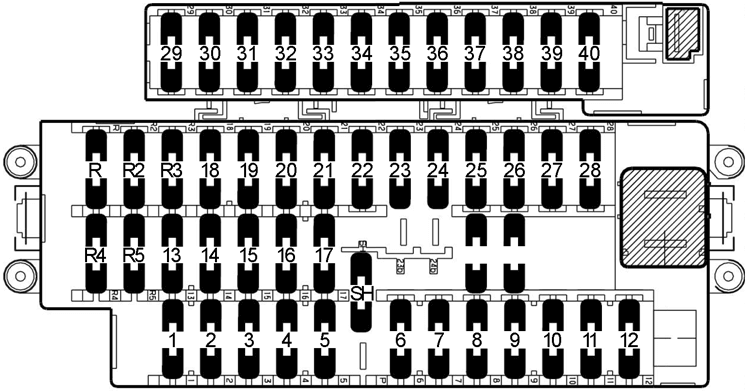

Блок предохранителей в салоне (вариант 2)
Для доступа к предохранителям под панелью приборов потяните за крышку.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | - | Шунт: Модуль подушек безопасности преднатяжителей |
| 2 | - | - |
| 3 | 5 | Контакт педали сцепления |
| 4 | 5 | Питание СМ / BSI (интеллектуальный сервисный модуль) |
| 5 | 10 | Контактор педали тормоза, комбинация приборов |
| 6 | 5 | Аварийная сигнализация |
| 7 | 5 | Питание СМ/ BSI (интеллектуальный сервисный модуль) |
| 8 | 10 | Модуль температуры жидкости, комбинация приборов, освещение салона |
| 9 | 5 | Освещение багажного отсека |
| 10 | 5 | Навигация |
| 11 | - | - |
| 12 | - | - |
| 13 | 20 | Подогрев сидений |
| 14 | 15 | Розетка |
| 30 | Разъем для подключения прицепа | |
| 15 | 20 | Задние стеклоподъемники |
| 16 | 40 | Стеклоподъемник с антизащемлением |
| 17 | 15 | Аудиосистема |
| 18 | - | - |
| 19 | 5 | Задний противотуманный свет, индикатор заднего противотуманного света |
| 20 | - | - |
| 21 | - | - |
| 22 | 10 | Освещение салона, подсветка перчаточного ящика |
| 23 | 20 | Прикуриватель |
| 24 | 15 | Аудиосистема, дополнительное оборудование |
| 25 | - | - |
| 26 | 5 | Электропривод зеркал |
| 27 | 5 | Питание СМ/ BSI (интеллектуальный сервисный модуль) |
| 28 | - | - |
| 29 | 10 | Дальний левый свет |
| 30 | 10 | Дальний правый свет |
| 31 | 10 | Ближний левый свет |
| 32 | 10 | Ближний правый свет |
| 33 | 10 | Корректор света фар |
| 34 | 10 | Габаритный свет с левой стороны, освещение номерного знака, W интерфейс |
| 35 | 10 | Габаритный свет с правой стороны |
| 36 | 15 | Автономный отопитель |
| 37 | 5 | Дневные ходовые огни |
| 38 | 5 | Прессостат |
| 39 | 40 | Отопитель |
| 40 |
Блок предохранителей в моторном отсеке (вариант 1)
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 10 | Модуль предварительного обогрева, датчик скорости автомобиля, электро-гидравлический блок автоматической коробки передач, блок управления автоматической коробкой передач, лампы заднего хода, контактная пара датчика уровня охлаждающей жидкости двигателя, реле питания вентилятора на высокой скорости, датчик массового расхода воздуха, реле блокировки селектора коробки передач, реле запрета запуска двигателя, датчик наличия воды (водоотделитель в топливном фильтре) |
| 2 | 15 | Топливный насос |
| 3 | 10 | Блок управления антиблокировочной системой тормозов (ABS), система стабилизации (ESP), гирометр измеритель ускорения системы контроля стабильности |
| 4 | 10 | Блок управления двигателем, блок управления автоматической коробкой передач |
| 5 | 10 | Блок управления автоматической коробкой передач, BVA, датчик наличия воды (водоотделитель в топливном фильтре) |
| 6 | 15 | Передние противотуманные фары |
| 7 | - | - |
| 8 | 20 | Блок управления двигателем, регулятор высокого давления дизельного топлива, реле питания вентилятора на низкой скорости |
| 9 | 15 | Ближний левый свет, переключатель корректора света фар |
| 10 | 15 | Ближний правый свет |
| 11 | 10 | Дальний левый свет |
| 12 | 10 | Дальний правый свет |
| 13 | 15 | Звуковой сигнал |
| 14 | 10 | Насос омывателя лобового текла, насос омывателя заднего стекла |
| 15 | 30 | Катушка зажигания, кислородный датчик на выходе, кислородный датчик на входе, топливные форсунки, электроклапан очистки резервуара, насос высокого давления впрыска дизельного топлива, электроклапан РВГ, сопротивление системы обогрева дроссельной заслонки, логический электроклапан (РВГ), система подогрева топлива, электроклапан регулировки давления в турбокомпрессоре, подогрев патрубка системы вентиляции картера |
| 16 | 30 | Насос системы подачи воздуха |
| 17 | 30 | Передний стеклоочиститель |
| 18 | 40 | Привод системы подачи воздуха, модуль управления системой подачи воздуха, терморезистор воздуха в салоне, сервисная панель, модуль предохранителей в моторном отсеке |
| Силовые предохранители (MF) | ||
| 1 | ? | Реле питания вентилятора на низкой скорости, реле питания вентилятора на высокой скорости |
| 2 | ? | Антиблокировочная система (ABS) |
| 3 | ? | Антиблокировочная система (ABS) |
| 4 | ? | Интеллектуальный сервисный модуль |
| 5 | ? | Интеллектуальный сервисный модуль |
| 6 | ? | Блок предохранителей в салоне |
| 7 | ? | Замок зажигания |
| 8 | ? | Воспламенитель системы дополнительного / автономного отопления |
Блок предохранителей в моторном отсеке (вариант 2)
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 70 | Интеллектуальный сервисный модуль, стеклоочиститель лобового стекла, обогрев заднего стекла, центральный замок |
| 2 | 70 | Блок электровентилятора |
| 3 | 60 | Блок электровентилятора |
| 4 | 60 | Антиблокировочная система (ABS) |
| 5 | 20 | Звуковой сигнал |
| 6 | 30 | Реле ближнего света |
| 7 | 30 | Реле цепи низкой скорости вентилятора (TU5JP/L3) |
| 8 | 70 | Блок предохранителей в салоне |
| 9 | 50 | Интеллектуальный сервисный модуль, указатели поворотов, стеклоподъемники, люк, + VAN, задний стеклоочиститель, компрессор кондиционера |
| 10 | 40 | Управление освещением |
| 11 | - | - |
| 12 | 70 | Контакт противоугонной системы |
| 13 | 40 | Контакт противоугонной системы |
| 14 | 20 | Диагностический разъем, блок управления двигателем (TU5JP) |
| 15 | - | - |
| 16 | 40 | Блок предохранителей в салоне |
| 17 | 30 | Форсунка дополнительной системы обогрева |
| 18 | - | - |
| 19 | - | - |
| 20 | 10 | Реле вентилятора (кроме TU5JP/L3 и EW7J4) |
| 21 | - | - |
| 22 | 25 | Указатели поворотов |
| 23 | 15 | Антиблокировочная система (ABS) |
| 24 | 5 | Блок управления двигателем, модуль предварительного обогрева, датчик массового расхода воздуха, модуль блокировки защиты 3 реле |
| 25 | 15 | Топливный насос |
| 26 | 40 | Двухпозиционное реле |
| 27 | 30 | Двухпозиционное реле |
| 28 | 5 | Сопротивление системы обогрева дроссельной заслонки (TU5JP/L3) |
| 29 | 40 | 1.8 л. EW7: Воздушный насос |
| 5 | 2.0 л. дизель DW10: Сигнализатор системы дополнительного обогрева | |
| 30 | 10 | Правая противотуманная фара |
| 31 | 10 | Левая противотуманная фара |
| 32 | 10 | Датчик скорости автомобиля, лампы заднего хода, модуль блокировки защиты 3 реле |
| 33 | 15 | Модуль температуры жидкости (TU5JP), диагностический разъем, система подогрева топлива, контактная пара датчика уровня охлаждающей жидкости двигателя (DW10TD) |
| 34 | 5 | Кислородный зонд, электроклапан очистки адсорбера (бензин), электроклапан РВГ, электромагнитный клапан (топливный насос дизельного двигателя) |

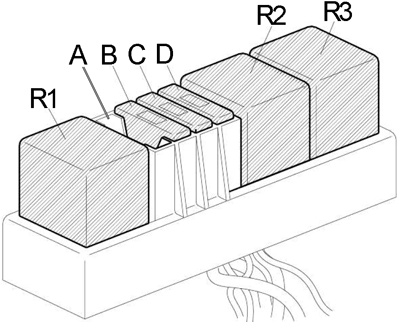

Дополнительный блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| A | - | - |
| B | 40 | Автономный отопитель |
| 40 | Жидкостной подогреватель | |
| C | 40 | Автономный отопитель |
| D | 40 | Автономный отопитель |
| 40 | Жидкостной подогреватель | |
| Реле | ||
| R1 | Автономный отопитель | |
| Жидкостной подогреватель | ||
| R2 | Автономный отопитель | |
| Жидкостной подогреватель | ||
| R3 | Автономный отопитель | |
