1997-2006 Daihatsu Terios
Расположение и назначение предохранителей и реле Дайхатсу Териос (Daihatsu Terios) поколение J100. Оборудованный бензиновым двигателем 1.3 л. HC-EJ или K3-VE (1997-2006)

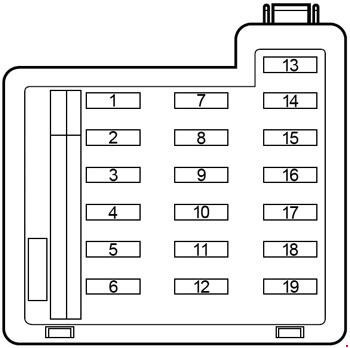

Блок предохранителей в салоне
| № |
Имя |
А |
Назначение |
| 1 | FOG | 10 | Противотуманный свет |
| 2 | TAIL | 10 | Габаритный свет, подсветка комбинации приборов, подсветка блока отопителя, предупреждающий зуммер, реле аварийной сигнализации (указатели поворота) |
| 3 | DEFOG | 15 | Обогрев заднего стекла, стеклоподъемники |
| 4 | POWER | 30 | Стеклоподъемники |
| 5 | GAUGE/BACK | 10 | Комбинация приборов, лампы заднего хода, предупреждающий зуммер, реле аварийной сигнализации (указатели поворота) |
| 6 | ENGINE | 10 | Катушка зажигания, диагностический разъем, подушки безопасности |
| 7 | SPARE | 10 | Запасной предохранитель |
| 8 | SPARE | 15 | Запасной предохранитель |
| 9 | - | - | - |
| 10 | WIPER/TURN | 20 | Стеклоочиститель лобового стекла, выключатель аварийной сигнализации, выключатель заднего стеклоочистителя, задний стеклоочиститель |
| 11 | HEATER | 20 | Отопитель |
| 12 | ACC | 15 | Прикуриватель, радио, зеркала с электроприводом, вспомогательное оборудование |
| 13 | H/L LH | 10 | Левая фара |
| 14 | H/L RH | 10 | Правая фара |
| 15 | STOP | 10 | Лампы стоп-сигнала, освещение салона |
| 16 | ECU IG | 10 | Главное реле, блок управления EPS |
| 17 | AIR BAG | 10 | Подушки безопасности, замок зажигания (IG2) |
| 18 | DOORLOCK | 15 | Реле центрального замка |
| 19 | - | - | - |

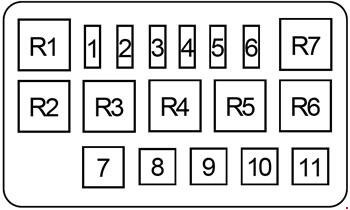

Блок предохранителей в моторном отсеке
| № |
Имя |
А |
Назначение |
| 1 | HTR | 20 | Реле отопителя |
| 2 | BACK UP | 10 | Блок управления двигателем, лампы заднего хода |
| 3 | - | - | - |
| 4 | EFI | 15 | Главное реле, реле топливного насоса |
| 5 | HORN-HAZ | 15 | Звуковой сигнал, аварийная сигнализация |
| 6 | MGC | 10 | Реле муфты компрессора кондиционера |
| 7 | AM | 60 | Замок зажигания, реле стартера |
| 8 | ABS | 50 | Реле ABS |
| 9 | TAIL | 40 | Габаритный свет |
| 10 | HEAD | 30 | Переключатель освещения |
| 11 | - | - | - |
| Реле |
|||
| R1 | Топливный насос | ||
| R2 | Стартер (автоматическая коробка передач) | ||
| R3 | Блок управления двигателем | ||
| R4 | Отопитель | ||
| R5 | - | ||
| R6 | Муфта компрессора кондиционера | ||
| R7 | Вентилятор системы охлаждения | ||
