2013-2016 Daewoo Gentra и Ravon Gentra
Назначение и расположение предохранителей и реле в Daewoo Gentra и Ravon Gentra, оборудованные бензиновым двигателем 1.5 л. с механической или автоматической коробкой передач (2013, 2014, 2015, 2016, 2017, 2018)
Блок предохранителей в салоне
Внутренний блок предохранителей расположен на левой стороне панели управления.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 10 | Блок управления подушками безопасности |
| 2 | 10 | Блок управления двигателем, блок управления АКП, генератор, датчик скорости автомобиля, электромагнитный клапан впускного трубопровода, обмотка главного реле, обмотка реле топливного насоса и катушек зажигания, датчик положений селектора АКП |
| 3 | 15 | Указатели поворотов |
| 4 | 10 | Комбинация приборов, выключатель сигналов торможения, электродвигатель привода заслонки рециркуляции, блок управления гидроусилителем рулевого управления, дневные ходовые огни |
| 5 | - | - |
| 6 | 10 | Обмотка реле компрессора кондиционера, обмотка реле фар, обмотка реле обогрева заднего стекла, обмотка реле стеклоподъемников |
| 7 | 20 | Блок управления вентиляцией, отоплением и кодиционированием, обмотка реле высокой скорости вентилятора отопителя |
| 8 | 15 | Блок управления складыванием наружных зеркал, переключатель наружных зеркал, электропривод люка в крыше |
| 9 | 25 | Правый подрулевой переключатель очистителя и омывателя, электродвигатель очистителя ветрового стекла |
| 10 | 10 | - |
| 11 | 10 | Антиблокировочная система тормозов |
| 12 | 10 | Блок управления иммобилизатора |
| 13 | 10 | Блок управления автоматической коробкой передач |
| 14 | 10 | Выключатель аварийной сигнализации |
| 15 | Выключатель аварийной сигнализации | |
| 15 | 15 | Противоугонная система |
| 16 | 10 | Диагностический разъем |
| 17 | 10 | Часы, аудиосистема |
| 18 | 15 | Дополнительное оборудование |
| 19 | 15 | Прикуриватель |
| 20 | 10 | Лампы света заднего хода в задних фонарях, датчик положения селектора автоматической коробки передач, блок управления задержкой выключения плафона освещения салона |
| 21 | 15 | Лампы противотуманного света в задних фонарях, лампы габаритного света в задних фонарях |
| 22 | 15 | Часы, блок управления вентиляцией, отоплением и кондиционированием |
| 23 | 15 | Аудиосистема |
| 24 | 10 | Блок управления иммобилайзером |

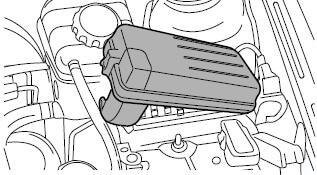

Блок предохранителей в моторном отсеке
Блок находится за резервуаром охлаждающей жидкости.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 30 | Цепи предохранителей 13 - 15 и 21 - 24 |
| 2 | 60 | Цепи блока управления ABS |
| 3 | 30 | Вентилятор отопителя |
| 4 | 30 | Выключатель зажигания (стартер, цепи предохранителей 5 - 8) |
| 5 | 30 | Выключатель зажигания (цепи предохранителей 1 - 4, 9 - 12, 17 - 19) |
| 6 | 20 | Силовая цепь реле низкой скорости вентилятора системы охлаждения |
| 7 | 30 | Элемент обогрева заднего стекла |
| 8 | 30 | Силовая цепь реле высокой скорости вентилятора системы охлаждения |
| 9 | 20 | Элеткродвигатели стеклоподъемников правой передней и задних дверей |
| 10 | 15 | Блок управления двигателем, клапан рециркуляции отработавших газов |
| 11 | 10 | Блок управления двигателем, клапан, главное реле |
| 12 | 25 | Фары, обмотка реле габаритного света |
| 13 | 15 | Выключатель сигналов торможения, лампы стоп-сигналов |
| 14 | 20 | Электродвигатель стеклоподъемника левой передней двери |
| 15 | 15 | Дальний свет фар |
| 16 | 15 | Звуковой сигнал |
| 17 | 10 | Муфта компрессора кондиционера |
| 18 | 15 | Топливный насос |
| 19 | 15 | Комбинация приборов, плафоны освещения салона и багажника, сигнализатор состояния иммобилайзера, предупредительный сигнал, блок управления складыванием наружных зеркал; электропривод замка багажника |
| 20 | 10 | Левая фара (ближний свет) |
| 21 | 15 | Датчики концентрации кислорода, клапан продувки адсорбера, датчик фаз, блок управления двигателем, клапан, обмотка реле низкой скорости вентилятора системы охлаждения, обмотка реле высокой скорости вентилятора системы охлаждения |
| 22 | 15 | Топливные форсунки, клапан рециркуляции отработавших газов, обмотка реле топливного насоса и катушек зажигания |
| 23 | 10 | Фонари освещения номерного знака, лампа габаритного света в левой фаре, лампы габаритного света в левом заднем фонаре |
| 24 | 15 | Противотуманные фары |
| 25 | 10 | Элементы обогрева наружных зеркал заднего вида |
| 26 | 15 | Блок управления центральным замком |
| 27 | 10 | Правая фара (ближний свет) |
| 28 | 10 | Лампа габаритного света в правой фаре, лампы габаритного света в правом заднем фонаре, часы, подсветка комбинации приборов, подсветка блока управления вентиляцией, отоплением и кондиционированием, подсветка регулятора направления пучков света фар. подсветка головного устройства звуковоспроизведения, подсветка выключателя аварийной сигнализации |
| 29 | 10 | Запасной предохранитель |
| 30 | 15 | Запасной предохранитель |
| 31 | 25 | Запасной предохранитель |
| Реле | ||
| R1 | Реле габаритного света | |
| R2 | Реле звукового сигнала | |
| R3 | Главное реле системы управления двигателем | |
| R4 | Реле фар | |
| R5 | Реле противотуманных фар | |
| R6 | Реле компрессора кондиционера | |
| R7 | Реле топливного насоса и катушек зажигания | |
| R8 | Реле стеклоподъемников | |
| R9 | Реле низкой скорости вентилятора системы охлаждения | |
| R10 | Реле обогрева заднего стекла | |
| R11 | Реле высокой скорости вентилятора системы охлаждения | |
П - пинцет для удаления предохранителей
Реле под панелью приборов, с левой стороны
| № | Назначение реле |
|---|---|
| R1 | Блок управления системой защиты аккумуляторной батареи |
| R2 | Реле включения противотуманного света в задних фонарях |
| R3 | Прерыватель указателей поворотов |
| R4 | Реле блокировки стартера |
| R5 | Реле ближнего света фар |
| R6 | Реле высокой скорости вентилятора отопителя |
