2009-2017 Dongfeng S30, H30, H30 Cross
Схема и назначение предохранителей Dongfeng / Fengshen / Aeolus S30 седан, Dongfeng H30 хэтбек и Dongfeng H30 Cross, оборудованные бензиновым двигателем 1.5 л. (DFMA15) или 1.6 л. (TU5) (2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017)
На автомобиле установлено три блока предохранителей. Первый с левой стороны под приборной панелью и два в моторном отсеке.

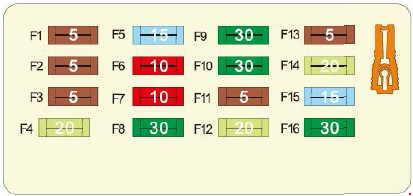

Блок предохранителей в салоне
А - Зажим для снятия и установки предохранителя
| № |
А | Назначение предохранителя |
| F1 | 5 | Передний правый габаритный огонь, задний левый габаритный огонь, подсветка номера слева, подсветка номера справа |
| F2 | 5 | Фоновый свет в салоне |
| F3 | 5 | Передний левый габаритный огонь, задний правый габаритный огонь |
| F4 | 20 | Комплектация приборов, диагностические приборы, модуль управления коробкой передач, противоугонный контроллер, многофункциональный дисплей, выключатель аварийной сигнализации, радиоприемник |
| F5 | 15 | Выключатель фар заднего хода(МТ), выключатель коробки передач (АТ), АБС, многофункциональный дисплей, диагностические приборы, модуль управления коробкой передач, комплектация приборов, выключатель сигнала торможения, противоугонный контроллер |
| F6 | 10 | Блок подушки безопасности |
| F7 | 10 | Задние противотуманные фары |
| F8 | З0 | Прикуриватель |
| F9 | З0 | Обогрев заднего стекла, обогрев зеркал заднего вида, индикатор DFF |
| F10 | З0 | Задний левый стеклоподъемник, реле передних окон, модуль управления световым люком, электронный регулятор зеркала заднего вида |
| F11 | 5 | Передний фонарь на потолке, задний фонарь на потолке, фонарь в багажние |
| F12 | 20 | Передние стеклоочистители, разблокировка дверей, разблокировка багажника |
| F13 | 5 | Комплект приборов (индикатор зарядки), радиоприемник, модуль управления световым люком |
| F14 | 20 | Передние стеклоочистители |
| F15 | 15 | Бензонасос |
| F16 | З0 | Задний левый стеклоподъемник |

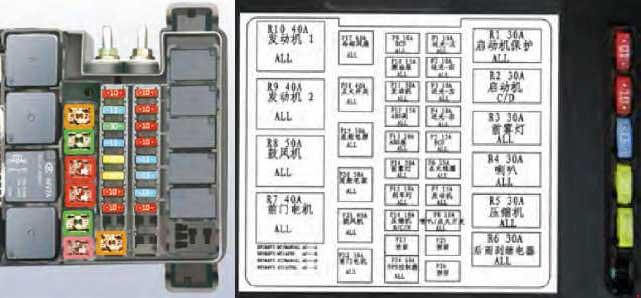

Блок предохранителей и реле в моторном отсеке (DFM A16)
Коробка предохранителей в отсеке двигателя находится рядом с аккумулятором.
| № |

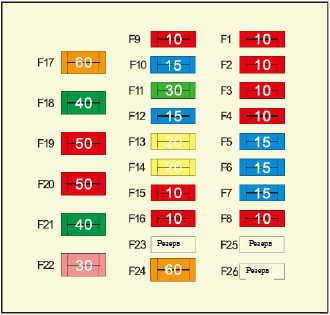

А | Назначение предохранителя |
| F1 | 10 | Передняя левая фара дальнего света |
| F2 | 10 | Передняя правая фара дальнего света |
| F3 | 10 | Передняя левая фара ближнего света |
| F4 | 10 | Передняя правая фара ближнего света |
| F5 | 15 | Блок управления двигателем |
| F6 | 15 | Катушка зажигания |
| F7 | 15 | Двигатель |
| F8 | 10 | Гудок / Выключатель зажигания |
| F9 | 10 | Блок управления двигателем |
| F10 | 15 | Бензонасос |
| F11 | З0 | Двигатель |
| F12 | 15 | Клапан антиблокировочной системы |
| F13 | 20 | Насос антиблокировочной системы |
| F14 | 20 | Передние противотуманные фары |
| F15 | 10 | Сигнал торможения |
| F16 | 10 | Компрессор |
| F17 | 60 | Охлаждающий ветилятор |
| F18 | 40 | Выключатель зажигания |
| F19 | 50 | Источник энергопитания в салоне |
| F20 | 50 | Источник энергопитания в салоне |
| F21 | 40 | Воздуходувка |
| F22 | З0 | Электродвигатель передних дверей |
| F23 | TBD | Резерв |
| F24 | 60 | EPS контролер |
| F25 | TBD | Резерв |
| F26 | TBD | Резерв |
| R1 | З0 | Защита стартера |
| R2 | З0 | Стартер |
| R3 | З0 | Передние противотуманные фары |
| R4 | З0 | Гудок |
| R5 | З0 | Компрессор |
| R6 | З0 | Задние стеклоочиститетли |
| R7 | 40 | Электродвигатель передних дверей |
| R8 | 50 | Воздуходувка |
| R9 | 40 | Двигатель 2 |
| R10 | 40 | Двигатель 1 |

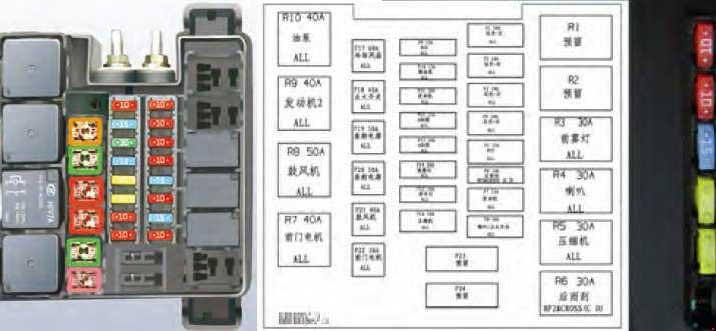

Блок предохранителей и реле в моторном отсеке (N6A10FX3A PSA)
Коробка предохранителей в отсеке двигателя находится рядом с аккумулятором.
| № |
А | Назначение предохранителя |
| F1 | 10 | Передняя левая фара дальнего света |
| F2 | 10 | Передняя правая фара дальнего света |
| F3 | 10 | Передняя левая фара ближнего света |
| F4 | 10 | Передняя правая фара ближнего света |
| F5 | 15 | Блок управления двигателем |
| F6 | 15 | Задние стеклоочистители |
| F7 | 15 | Двигатель |
| F8 | 10 | Гудок / Выключатель зажигания |
| F9 | 10 | Блок управления двигателем |
| F10 | 15 | Бензонасос |
| F11 | З0 | Двигатель |
| F12 | 15 | Клапан антиблокировочной системы |
| F13 | 20 | Насос антиблокировочной системы |
| F14 | 20 | Передние противотуманные фары |
| F15 | 10 | Сигнал торможения |
| F16 | 10 | Компрессор |
| F17 | 60 | Охлаждающий ветилятор |
| F18 | 40 | Выключатель зажигания |
| F19 | 50 | Источник энергопитания в салоне |
| F20 | 50 | Источник энергопитания в салоне |
| F21 | 40 | Воздуходувка |
| F22 | З0 | Электродвигатель передних дверей |
| F23 | TBD | Резерв |
| F24 | TBD | Резерв |
| R1 | - | Резерв |
| R2 | - | Резерв |
| R3 | З0 | Передние противотуманные фары |
| R4 | З0 | Гудок |
| R5 | З0 | Компрессор |
| R6 | З0 | Задние стеклоочистители |
| R7 | 40 | Электродвигатель передних дверей |
| R8 | 50 | Воздуходувка |
| R9 | 40 | Двигатель 2 |
| R10 | 40 | Маслонасос |
