2010-2013 FAW V2
Расположение и назначение предохранителей и реле в автомобилях FAW V2 / FAW Weizhi V2 (2010-2013), оборудованные бензиновым двигателем: 1.3 л. (CA4GA1) с 5-ти ступенчатой автоматической коробкой передач или с 5-ти ступенчатой механической коробкой передач.

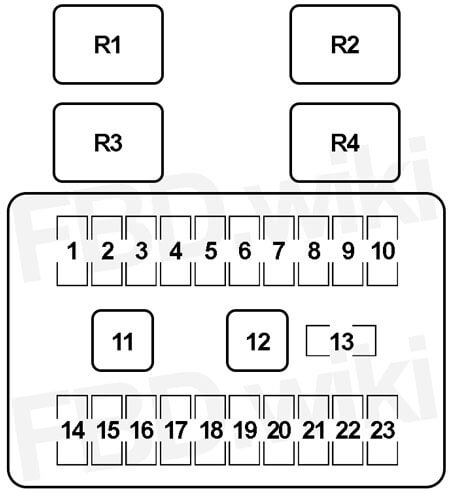

Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | - | - |
| 2 | 15 | Передние противотуманные фары |
| 3 | 10 | Аварийная сигнализация |
| 4 | 15 | Центральный замок |
| 5 | 30 | CA7137E4Z1Q: Дроссельная заслонка |
| 6 | 30 | Стеклоподъемники |
| 7 | 10 | Лампы стоп-сигналов |
| 8 | 7.5 | Задние габаритные огни |
| 9 | 10 | Подсветка панели приборов, освещение салона |
| 10 | 30 | Электроусилитель рулевого управления |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | 7.5 | Кондиционер |
| 15 | - | - |
| 16 | 7.5 | Кондиционер |
| 17 | 7.5 | Подушки безопасности |
| 18 | 25 | Обогрев заднего стекла |
| 19 | - | - |
| 20 | 15 | Замок зажигания (ACC) |
| 21 | 7.5 | Блок управления двигателем |
| 22 | 10 | Комбинация приборов |
| 23 | 20 | Стеклоочистители и омыватели |
| Реле | ||
| R1 | CA7137E4Z1Q: Передние противотуманные фары | |
| CA7137E4S: Дроссельная заслонка | ||
| R2 | CA7137E4Z1Q: Маслонасос | |
| CA7137E4S: Передние противотуманные фары | ||
| R3 | - | |
| R4 | Звуковой сигнал | |
| R | Обогрев заднего стекла | |
| R | Кондиционер | |

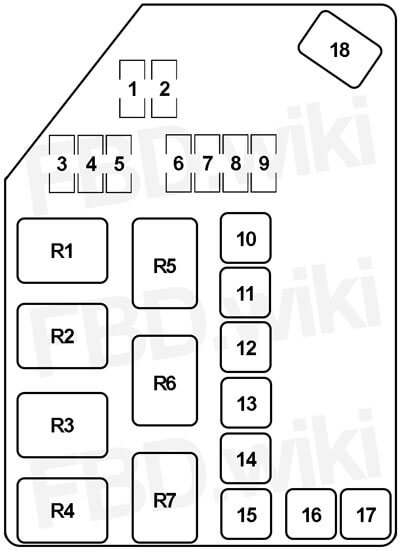

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | CA7137E4Z1Q: IRC |
| 2 | 15 | CA7137E4Z1Q: IRC |
| 3 | 15 | CA7137E4Z1Q Блок управления коробкой передач |
| 4 | - | - |
| 5 | 15 | Блок управления двигателем |
| 6 | 15 | Замок зажигания (AM2) |
| 7 | 30 | Стартер |
| 8 | 10 | Левая фара |
| 9 | 10 | Правая фара |
| 10 | 50 | Блок предохранителей |
| 11 | 30 | Вентилятор кондиционера |
| 12 | 40 | ABS |
| 13 | 40 | Отопитель |
| 14 | 30 | CA7137E4Z1Q: Маслонасос |
| 15 | 40 | Замок зажигания (AM1) |
| 16 | 30 | ABS |
| 17 | 30 | Вентилятор радиатора |
| 18 | 100 | Генератор |
| Реле | ||
| R1 | Блок управления двигателем | |
| R2 | Вентилятор радиатора | |
| R3 | Вентилятор радиатора | |
| R4 | Вентилятор радиатора | |
| R5 | Топливный насос | |
| R6 | Стартер | |
| R7 | Отопитель | |
