2009-2014 FAW Besturn B50
Расположение и назначение предохранителей в автомобилях FAW Besturn B50 (2009-2014) оборудованный бензиновым двигателем 1.6 л. (CA4GB16) вкупе с 6-ти ступенчатой автоматической коробкой передач Aisin или 5-ти ступенчатой механической коробкой передач

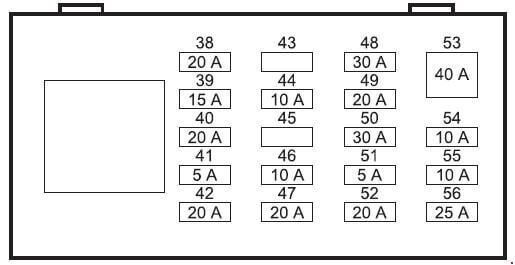

Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 38 | 20 | Катушка зажигания |
| 39 | 15 | Переменный впускной электромагнитный клапан, клапан абсорбера |
| 40 | 20 | Передний кислородный датчик, задний кислородный датчик |
| 41 | 5 | - |
| 42 | 20 | Блок управления двигателем |
| 43 | - | - |
| 44 | 10 | Блок управления кондиционером |
| 45 | - | - |
| 46 | 10 | Лампы заднего хода |
| 47 | 20 | Стеклоочиститель и омыватель |
| 48 | 30 | Центральный замок |
| 49 | 20 | Стеклоподъемник передний левый |
| 50 | 30 | Зуммер приборной панели (включается при отсутствии ключа), подсветка замка зажигания, автоматический регулятор кондиционера, диагностика источника питания, аудиосистема, освещение салона, освещение багажника, комбинация приборов |
| 51 | 5 | Аудиосистема (питание АСС), панель управления зеркалами заднего вида |
| 52 | 20 | Прикуриватель |
| 53 | 40 | Стеклоподъемник передний правый, задние стеклоподъемники |
| 54 | 10 | Подушки безопасности |
| 55 | 10 | Замок зажигания (IG1) |
| 56 | 25 | Указатели поворота, вентиляционный клапан картера, насос усилителя тормоза |

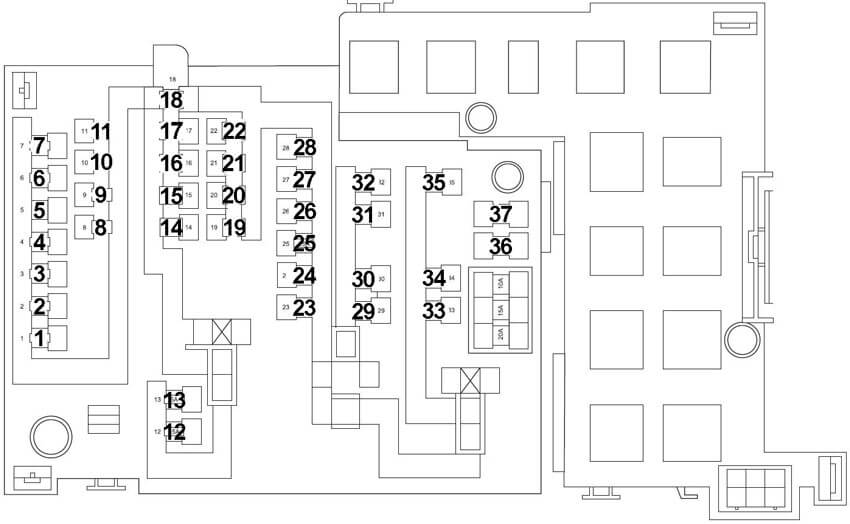

Блок предохранителей под капотом
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 25 | ABS |
| 2 | - | - |
| 3 | - | - |
| 4 | 30 | Люк, электропривод сидений |
| 5 | - | - |
| 6 | 10 | Муфта компрессора кондиционера, блок управления двигателем |
| 7 | 15 | Передние противотуманные фары, задние противотуманный свет |
| 8 | 40 | ABS |
| 9 | 40 | Обогрев заднего стекла, блок управления кондиционером |
| 10 | 30 | Вентилятор радиатора (низкая скорость), блок управления двигателем, вспомогательный вентилятор, основной вентилятор |
| 11 | 20 | Вентилятор радиатора (высокая скорость), блок управления двигателем, вспомогательный вентилятор, основной вентилятор |
| 12 | 15 | Задние габаритные огни, освещение номерного знака |
| 13 | 5 | Малые лампы освещения - ? |
| 14 | - | - |
| 15 | - | - |
| 16 | 50 | BTN |
| 17 | 30 | Замок зажигания (ST, IG1), стартер, датчик сцепления (механическая коробка передач), селектор автоматической коробки передач |
| 18 | 120 | Главный предохранитель |
| 19 | 60 | Замок зажигания (ACC, IG1) |
| 20 | 40 | Вентилятор отопителя |
| 21 | 50 | Насос вторичного воздуха, блок управления двигателем |
| 22 | 50 | Реле блока управления двигателем, блок управления двигателем |
| 23 | - | - |
| 24 | 15 | Аварийная сигнализация |
| 25 | 25 | Лампы стоп-сигналов, звуковой сигнал |
| 26 | 20 | Блок управления автоматической коробкой передач, противоугонная система |
| 27 | 10 | - |
| 28 | 15 | - |
| 29 | 15 | Ближний свет правой фары |
| 30 | 15 | Ближний свет левой фары |
| 31 | 15 | Дальний свет правой фары |
| 32 | 15 | Дальний свет левой фары, индикатор дальнего света |
| 33 | 20 | Топливный насос |
| 34 | - | - |
| 35 | 20 | Топливный клапан |
| 36 | - | - |
| 37 | - | - |
