Цветные схемы электрооборудования Fiat Punto с 1999-2006 гг

Условные обозначения

Цветные схемы электрооборудования Fiat Punto с 1999-2006 гг

Обозначение компонентов на схемах



А20 - стартер

Р25 - усилитель сигнала антенны
Р60 - привод левого зеркала заднего вида
Р61 - привод правого зеркала заднего вида
Р20 - радиоприемник
А1  - аккумулятор
F20 - боковой повторитель левого поворота
F21 - боковой повторитель правого поворота
N60 - электродвигатель стеклоподъемника передней левой двери
N61 - электродвигатель стеклоподъемника передней правой двери
К25 - датчик уровня тормозной жидкости
К32 - датчик уровня моторного масла
КЗ0 - датчик давления моторного масла
А10 - генератор
Р55 - обогреватель заднего стекла
N85 - вентилятор отопителя
030 - дополнительный резистор вентилятора отопителя
Р45 - передний левый динамик высокого тона
Р46 - передний правый динамик высокого тона
Р5  - звуковой сигнал
F52 - фонари освещения номерного знака
Е50 - щиток приборов
N40 - топливный насос, датчик запаса топлива
РЗ0 - задний левый динамик
Р31 - задний правый динамик
Р35 - динамик на передней левой двери
Р36 - динамик на передней правой двери
Н5  - подрулевой выключатель
F15 - левая противотуманная фара
F16 - правая противотуманная фара
Н81 - выключатель вентилятора отопителя/кондиционера
F30 - левый фонарь заднего хода
F31 - правый фонарь заднего хода
К10 - датчик на бачке кондиционера
130 - датчик-выключатель стоп-сигналов
НЗ0 - выключатель наружного зеркала заднего вида с электроприводом
140 - датчик-выключатель сигнальной лампочки стояночного тормоза
Н80 - выключатель кондиционера
120 - датчик-выключатель огней заднего хода
H90 - блок выключателей на центральной консоли
N22 - насос омывателя
N16 - электродвигатель очистителя заднего стекла
N15 - электродвигатель очистителя переднего стекла
F10 - левая фара
F11 - правая фара
N35 - электродвигатель люка крыши
К45 - датчик температуры охлаждающей жидкости
В1 - блок предохранителей в моторном отсеке

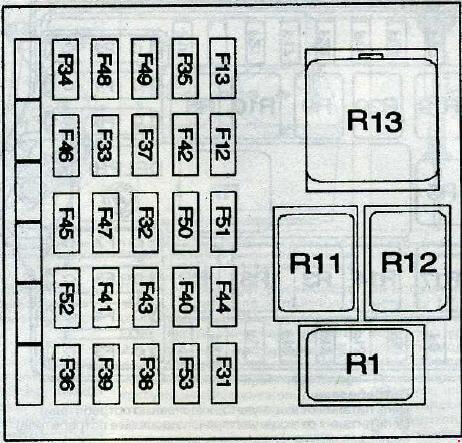

В2 - блок предохранителей в салоне
М50 - блок управления ABS
М55 - блок управления АКПП
М1 - блок управления освещением
М10 - блок управления двигателем
Р92 - сабвуфер
К84 - датчик оборотов коленчатого вала (тахометра)
N86 - термостат
N55 - электродвигатель центрального замка на левой задней двери
N56 - электродвигатель центрального замка на правой задней двери
N50 - электродвигатель центрального замка на левой передней двери
N51 - электродвигатель центрального замка на правой передней двери
Н1 - замок зажигания
F40 - дополнительный стоп-сигнал
А, В, ... - обозначение штекеров
В37 - предохранитель блока предварительного разогрева дизельного двигателя
С1 - «масса» (-) аккумулятора
С10 - точка «массы» (-) в моторном отсеке слева
С20 - точка «массы» (-) в правой части панели приборов
СЗО - точка «массы» (-) сзади слева
С40 - точка «массы» (-) на двигателе
D20 - штекер жгута проводов на панели приборов
D26 - штекер усилителя антенны
D30 - штекер жгута проводов на передней левой двери
D21 - штекер жгута проводов на передней правой двери
D35 - штекер жгута проводов на задней левой двери
D36 - штекер жгута проводов на задней правой двери
D4 - штекер жгута проводов двигателя
D8 - штекер жгута проводов отопителя/кондиционера
D79 - штекер жгута проводов датчиков коробки передач
G45 - подсветка выключателя отопителя/кондиционера
К25 - датчик уровня тормозной жидкости

Обозначение соединений между отдельными функциональными группами

Е1010 - провод питания от аккумулятора

Е2010 - провода габаритных огней и фонарей освещения номерного знака
Е2011 - фары ближнего света
Е2012 - фары дальнего света
Е2020 - указатели поворота
Е2021 - стоп-сигналы
Е2022 - фонари заднего хода
Е2030 - противотуманные фары
Е2031 - задний противотуманный фонарь
Е2520 - лампочки освещения вещевого ящика, багажника и подсветки косметического зеркала
Е3010 - звуковой сигнал
Е3020 - очиститель переднего стекла
Е3021 - очиститель заднего стекла
Е3030 - обогреватель заднего стекла и боковых зеркал заднего вида
Е3032 - электропривод боковых зеркал заднего вида
Е3040 - центральный замок
Е3050 - стеклоподъемник передней двери
Е3060 - люк
Е3080 - регулятор наклона фар
Е3510 - радиоприемник
Е3580 - разъем для мобильного телефона
Е4010 - щиток приборов
Е4090 - навигатор
Е5010 - аккумулятор, генератор, стартер
Е5030 - система впрыска топлива
Е6010 - отопитель
Е6020 - кондиционер
Е6021 - компрессор кондиционера
Е7010 - противоугонная система
Е7015 - охранная сигнализация
Е7020 - ABS
Е7030 - подушки безопасности
Е7045 - электродвигатель усилителя рулевого управления

Электрические схемы

Аккумулятор, генератор, стартер
Щиток приборов, указатели и их датчики
Центральный замок
Электростеклоподъемники передних дверей
Очиститель и омыватель ветрового стекла
Очиститель и омыватель заднего стекла
Люк
Звуковой сигнал
Электропривод боковых зеркал
Отопитель / кондиционер
Обогреватель заднего стекла
Аудиосистема
Габаритные огни, освещение номерного знака
Ближний свет
Дальний свет
Указатели поворота, аварийная сигнализация
Стоп-сигналы
Противотуманные фары
Задний противотуманный фонарь
Фонарь заднего хода
