2012-2017 Ford EcoSport II
Расположение и назначение предохранителей и реле в Форд ЭкоСпорт второго поколения. С бензиновым двигателем: 1.0 л. EcoBoost, 1.5 л. Duratec-16V Ti-VCT или с дизельным двигателем 1.5 л. Duratorq-TDCi (2012, 2013, 2014, 2015, 2016, 2017)

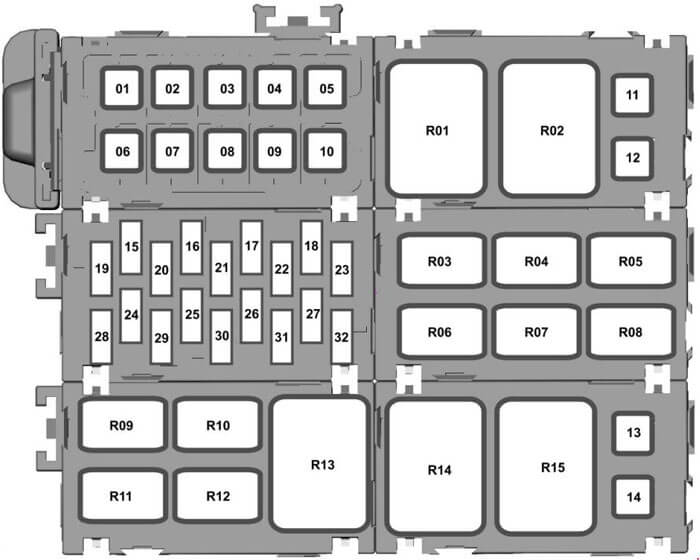

Блок предохранителей в моторном отсеке
Этот блок предохранителей находится в моторном отсеке.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 60 | Блок предохранителей в моторном отсеке |
| 2 | 40 | Антиблокировочная система тормозов |
| 3 | 60 | Блок предохранителей в моторном отсеке Модуль управления силовым агрегатом |
| 4 | 40 | Электровентилятор обдува |
| 5 | 60 | Блок предохранителей в салоне |
| 6 | 30 | Система централизованного запирания Противоугонная сигнализация |
| 7 | 60 | Реле зажигания. Блок предохранителей в салоне |
| 8 | 30 | Стартер |
| 9 | 60 | Высокоскоростной вентилятор системы охлаждения. Блок предохранителей в моторном отсеке. |
| 10 | 30 | 1.5 л. Duratec-16V Ti-VCT: Модуль управления коробкой передач |
| 60 | 1.5 л. Duratorq-TDCi: Свечи накаливания | |
| 40 | 1.0 л. EcoBoost: Низкоскоростной вентилятор системы охлаждения | |
| 11 | 30 | Обогреватель ветрового стекла (левая сторона) |
| 12 | 30 | Обогреватель ветрового стекла (правая сторона) |
| 13 | 30 | 1.5 л. Duratorq-TDCi и 1.5 л. Duratec-16V Ti-VCT: Низкоскоростной вентилятор системы охлаждения |
| 14 | 30 | Модуль управления коробкой передач. |
| 15 | 15 | Система предотвращения разряда аккумуляторной батареи Передние противотуманные фары Дальний свет Освещение салона Ближний свет, правая сторона Сигнализатор отключения подушки безопасности пассажира |
| 16 | 15 | Ближний свет, левая сторона Габаритные огни Задняя противотуманная фара Световое оборудование дневного времени. |
| 17 | 15 | Дальний свет |
| 18 | 20 | Звуковой сигнал |
| 19 | 20 | Электронный насос |
| 20 | 7,5 | Модуль управления коробкой передач Модуль управления силовым агрегатом |
| 21 | 20 | Реле топливного насоса и топливных форсунок |
| 22 | 15 | Передние противотуманные фары Дальний свет Освещение салона Указатели поворота |
| 23 | 10 | Звуковой сигнал включения аварийного батарейного питания Противоугонная сигнализация Реле звукового сигнала |
| 15 | Звуковой сигнал включения аварийного батарейного питания Противоугонная сигнализация Реле звукового сигнала |
|
| 24 | 20 | Обогреваемое заднее стекло Обогреваемые наружные зеркала |
| 25 | 7,5 | 1.5 л. Duratec-16V Ti-VCT, 1.5 л. Duratorq-TDCi: Реле системы кондиционирования |
| 10 | 1.0 л. EcoBoost: Реле системы кондиционирования | |
| 26 | 20 | Антиблокировочная система тормозов с электронным контролем устойчивости. |
| 27 | 15 | Передние противотуманные фары |
| 28 | 10 | Водяной насос. |
| 29 | 15 | 1.5 л. Duratec-16V Ti-VCT: Катушка зажигания |
| 20 | 1.0 л. EcoBoost: Катушка зажигания | |
| 30 | 15 | Реле высокоскоростного и низкоскоростного вентилятора системы охлаждения Модуль управления силовым агрегатом Продувочный клапан угольного фильтра системы контроля за парами топлива |
| 31 | 15 | Электромагнитный клапан холодного запуска Подогреваемый кислородный датчик |
| 31 | 20 | 1.5 л. Duratorq-TDCi: Модуль управления силовым агрегатом |
| 32 | - | - |
| Реле | ||
| R1 | Высокоскоростной вентилятор системы охлаждения | |
| R2 | Свечи накаливания | |
| R3 | Передние противотуманные фары Задняя противотуманная фара |
|
| R4 | 1.5 л. Duratorq-TDCi: Топливный насос | |
| R5 | Фонари заднего хода | |
| R6 | Дальний свет | |
| R7 | Модуль управления системой кондиционирования | |
| R8 | Звуковой сигнал | |
| R9 | Низкоскоростной вентилятор системы охлаждения | |
| R10 | Стартер | |
| R11 | 1.0 л. EcoBoost и 1.5 л. Duratec-16V Ti-VCT: Топливный насос | |
| 1.5 л. Duratorq-TDCi: Обогреватель дизельного топлива | ||
| R12 | Электровентилятор обдува | |
| R13 | Модуль управления силовым агрегатом | |
| R14 | Подогреватель блока цилиндров | |
| R15 | Подогреватель блока цилиндров | |

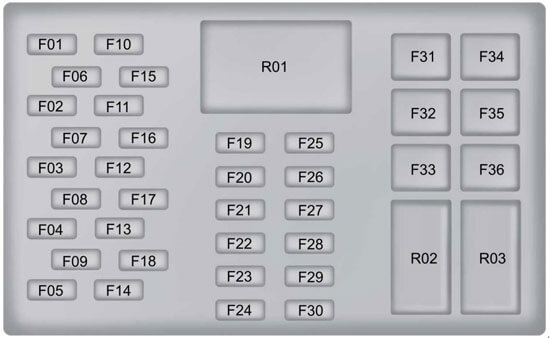

Блок предохранителей в салоне
Этот блок предохранителей находится за перчаточным ящиком. Чтобы получить доступ к блоку предохранителей, выполните следующие действия:
- Откройте перчаточный ящик и выньте из него содержимое.
- Выверните четыре винта, а затем снимите полку в перчаточном ящике.
- Отстегните боковую обшивку.
- Снимите перчаточный ящик в сборе.
Примечание: Неправильная модификация электрической системы может отрицательно повлиять на безопасность автомобиля и повысить риск возгорания или повреждения двигателя.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 7,5 | Муфта компрессора системы кондиционирования Модуль датчика дождя Зеркало салона с автоматическим затемнением |
| 2 | 10 | Стоп-сигналы |
| 3 | 7,5 | Фонари заднего хода |
| 4 | 7,5 | Коррекция наклона света фар |
| 5 | 20 | Стеклоочиститель ветрового стекла |
| 6 | 15 | Стеклоочиститель заднего окна |
| 7 | 15 | Насос омывателя лобового стекла Насос омывателя заднего окна |
| 8 | 15 | Обогреваемое сиденье водителя |
| 9 | 15 | Обогреваемое сиденье пассажира |
| 10 | 15 | Замок (выключатель) зажигания Выключатель зажигания нажимной кнопкой Реле вспомогательного оборудования бесключевого входа |
| 11 | 3 | Панель приборов |
| 12 | 15 | Разъем передачи данных |
| 13 | 7,5 | Система управления микроклиматом — кондиционер с ручным управлением Электронный автоматический климат-контроль Датчики сигнализации Приемник дистанционного бесключевого входа Панель управления аудиоблоком Сброс модуля интерфейса дисплея передних органов управления |
| 14 | 15 | Аудиосистема Модуль SYNC GPS |
| 15 | 3 | Зеркала с электроприводом складывания Передние окна со стеклоподъемником стекла |
| 16 | 20 | Дистанционный бесключевой вход |
| 17 | 20 | Дистанционный бесключевой вход |
| 18 | - | - |
| 19 | 7,5 | Панель приборов |
| 20 | - | - |
| 21 | 3 | Сигнализатор отключения подушки безопасности пассажира |
| 22 | 7,5 | Обогреваемые наружные зеркала |
| 23 | - | - |
| 24 | - | - |
| 25 | 7,5 | Модуль управления системой кондиционирования Электровентилятор обдува Передние противотуманные фары Подогреватель блока цилиндров |
| 26 | 3 | Модуль управления надувной подушки безопасности |
| 27 | 10 | Кнопка управления системой помощи при парковке Блок управления системами кузова Пассивная противоугонная система Антиблокировочная система тормозов Замок (выключатель) зажигания Панель приборов Электрический усилитель рулевого управления Насос омывателя лобового стекла Насос омывателя заднего окна |
| 28 | 7,5 | Педаль акселератора Топливный насос высокого давления Модуль управления силовым агрегатом Модуль управления коробкой передач |
| 29 | - | - |
| 30 | - | - |
| 31 | 20 | Гнездо прикуривателя Передние дополнительные гнезда электропитания |
| 32 | 20 | Задние дополнительные гнезда электропитания |
| 33 | - | - |
| 34 | 30 | Передние окна со стеклоподъемником стекла. |
| 35 | 30 | Задние окна с электроприводом стекла. |
| 36 | - | - |
| Реле | ||
| R1 | Зажигание | |
| R2 | Выключатель зажигания нажимной кнопкой | |
| R3 | Вспомогательное оборудование системы бесключевого входа | |
Блок предохранителей аккумуляторной батареи
Этот блок предохранителей закреплен на положительной клемме аккумуляторной батареи.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 450 | Стартер |
| 2 | 60 | Электрический усилитель рулевого управления |
| 3 | 200 | Блок предохранителей в моторном отсеке |
| 4 | 70 | Подогреватель блока цилиндров |
| 5 | 50 | Подогреватель блока цилиндров |
| 6 | 3 | Система мониторинга аккумуляторной батареи |
