1992-2000 Ford Mondeo, Ford Contour и Mercury Mystique
Назначение и расположение предохранителей и реле в Форд Мондео, Форд Контур и Меркури Мистик. . Оборудованных бензиновым двигателем 1.6 л. Zetec, 1.8 л. Zetec, 2.0 л. Zetec, 2.5 л. V6 Duratec или с дизельным двигателем 1.8 л. TD Endura-D (1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000)

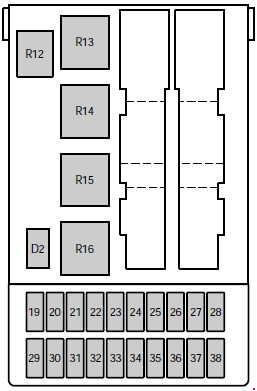

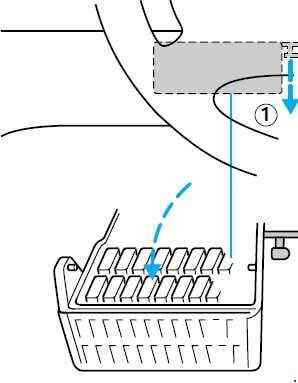

Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 19 | 7.5 | Обогрев зеркал |
| 20 | 10 | Передний стеклоочиститель, задний стеклоочиститель (автоматический выключатель) |
| 21 | 40 | Стеклоподъемники |
| 30 | Передние стеклоподъемники | |
| 22 | 7.5 | ABS |
| 23 | 15 | Лампы заднего хода, иммобилайзер, система кондиционирования, переключатель указателей поворота, обогреватели форсунок омывателя лобового стекла, блокировка селектора коробки передач (P/N) |
| 24 | 15 | Лампы стоп-сигнала |
| 25 | 20 | Центральный замок, диагностический разъем, лампы заднего хода (Мондео 1992-1996) |
| 26 | 7.5 | Contour, Mystique: Главный свет |
| 20 | Mondeo: Противотуманный свет | |
| 27 | 15 | Прикуриватель |
| 28 | 30 | Contour, Mystique: Электропривод сидений |
| 30 | Mondeo: Омыватель фар, электропривод сидений, диагностический разъем | |
| 29 | 30 | Обогрев заднего стекла, навигационная система |
| 30 | 7.5 | Contour, Mystique: Блок управления двигателем |
| 7.5 | Mondeo: 15 клемма, освещение салона, предупреждающий зуммер | |
| 31 | 7.5 | Подсветка панели приборов |
| 32 | 7.5 | Радио |
| 33 | 7.5 | Габаритный свет с левой стороны |
| 34 | 7.5 | Освещение салона, часы, электропривод зеркал, привод открывания крышки багажника/задней двери |
| 35 | 7.5 | Габаритный свет с правой стороны |
| 36 | 10 | Contour, Mystique (1995-1998): Подушки безопасности |
| 15 | Аудиосистема, навигационная система | |
| 37 | 30 | Вентилятор отопителя |
| 38 | 7.5 | Mondeo: Электронный блок управления SRS, адаптивная подвеска |
| Реле | ||
| R12 | Реле освещения салона | |
| R13 | Реле обогрева заднего стекла | |
| R14 | Реле вентилятора отопителя | |
| R15 | Реле стеклоочистителя | |
| R16 | Реле зажигания | |
| D2 | Диод для защиты от обратного тока | |
Блок предохранителей в моторном отсеке (до 1998)
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 80 | Главная питающая бортовая сетевая электроцепь |
| 2 | 60 | Вентилятор системы охлаждения двигателя |
| 3 | 60 | ABS, свечи накаливания (дизельные двигатели), отопитель (Contour, Mystique) |
| 4 | 20 | Зажигание, блок управления двигателем, дневные ходовые огни |
| 5 | 15 | Contour, Mystique: Противотуманный свет |
| 30 | Mondeo: Обогрев переднего стекла (левая часть) | |
| 6 | 30 | Mondeo: Обогрев переднего стекла (правая часть) |
| 7 | 20 | Contour, Mystique (1998): ABS |
| 30 | Contour, Mystique (до 1997): ABS | |
| 20 | Mondeo: ABS | |
| 8 | 30 | Contour, Mystique (до 1997): Воздушный насос |
| 30 | Mondeo: Компрессор кондиционера, подогрев сидений, дневные ходовые огни, вспомогательный отопитель | |
| 9 | 20 | Блок управления двигателем (бензиновые двигатели), система холодный старт (дизельные двигатели) |
| 10 | 20 | Замок зажигания, парковочный свет (Mondeo) |
| 11 | 3 | Блок управления двигателем (память) |
| 12 | 15 | Звуковой сигнал, аварийная сигнализация |
| 13 | 20 | Contour, Mystique (1998): Кислородный датчик (HEGO) |
| 15 | Contour, Mystique (до 1997):Кислородный датчик (HEGO) | |
| 20 | Mondeo: Кислородный датчик (HEGO) | |
| 14 | 15 | Топливный насос |
| 15 | 10 | Правый ближний свет |
| 16 | 10 | Левый ближний свет |
| 17 | 10 | Правый дальний свет |
| 18 | 10 | Левый дальний свет |
| Реле | ||
| R1 | Реле дневных ходовых огней | |
| R2 | Реле вентилятора системы охлаждения (высокая скорость) | |
| R3 | Реле кондиционера | |
| R4 | Contour, Mystique: Реле муфты кондиционера | |
| Mondeo: Реле обогрева переднего стекла | ||
| R5 | Реле вентилятора системы охлаждения (низкая скорость) | |
| R6 | Реле стартера | |
| R7 | Реле звукового сигнала | |
| R8 | Реле топливного насоса | |
| R9 | Реле ближнего света | |
| R10 | Реле дальнего света | |
| R11 | Главное реле | |
| Диод | ||
| D1 | Диод для защиты от обратного тока | |
Блок предохранителей в моторном отсеке (с 1999)
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | - | - |
| 2 | 7.5 | Генератор |
| 15 | Mondeo (с 01.2000): Генератор | |
| 3 | 20 | Contour, Mystique: Противотуманный свет |
| 20 | Mondeo: Вспомогательный отопитель | |
| 4 | 15 | Mondeo: Питание LPG |
| 5 | 15 | Mondeo: Форсунки LPG |
| 6 | 3 | Блок управления двигателем (память), WFS (Mondeo) |
| 7 | 20 | Звуковой сигнал, аварийная сигнализация (Contour, Mystique) |
| 8 | 5 | Mondeo: Блок управления LPG |
| 9 | 15 | Топливный насос |
| 10 | 7.5 | Mondeo: Блок управления двигателем |
| 11 | 20 | Зажигание, блок управления двигателем (Contour, Mystique), дневные ходовые огни (Mondeo) |
| 12 | - | - |
| 13 | 20 | Кислородный датчик (HEGO) |
| 14 | 7.5 | Contour, Mystique: ABS |
| 15 | 7.5 | Правый ближний свет |
| 16 | 7.5 | Левый ближний свет |
| 17 | 7.5 | Правый дальний свет |
| 18 | 7.5 | Левый дальний свет |
| 39 | - | - |
| 40 | 20 | Зажигание, переключатель света, блок предохранителей в салоне, парковочный свет (Mondeo) |
| 41 | 20 | Реле блока управления двигателем |
| 42 | 40 | Вентилятор отопителя |
| 43 | - | - |
| 44 | - | - |
| 45 | 60 | Contour, Mystique: Зажигание |
| 40 | Mondeo: Реле зажигания | |
| 46 | 40 | Mondeo: Обогрев переднего стекла |
| 47 | 40 | Mondeo: Обогрев переднего стекла |
| 48 | - | - |
| 49 | 60 | Вентилятор системы охлаждения двигателя |
| 50 | - | - |
| 51 | 60 | ABS |
| 52 | 60 | Блок предохранителей в салоне (модуль центрального таймера, реле обогрева заднего стекла, предохранители: 24, 25, 27, 28, 34) |
| Реле | ||
| R1 | Топливный насос | |
| R2 | Блок управления двигателем | |
| R3 | Кондиционер | |
| R4 | Ближний свет | |
| R5 | Дальний свет | |
| R6 | Звуковой сигнал | |
| R7 | Стартер | |
| R8 | Реле вентилятора системы охлаждения (высокая скорость) | |
| R9 | Реле вентилятора системы охлаждения | |
| R10 | Mondeo: Обогрев переднего стекла | |
| R11 | Дневные ходовые огни | |
| Диод | ||
| D1 | Диод для защиты от обратного тока | |
| D2 | Не используется | |
Дополнительные реле
| № | Назначение реле | Расположение |
|---|---|---|
| R17 | Предварительный разогрев дизеля | Под консолью батареи |
| R18 | Переключатель окна водителя | В двери водителя |
| R19 | Круиз-контроль | Слева рядом с коробкой предохранителей в пространстве для ног |
| R20 | Омыватель фар | Слева рядом с коробкой предохранителей в пространстве для ног |
| R21 | Задний стеклоочиститель | Слева рядом с коробкой предохранителей в пространстве для ног |
| R22 | Противотуманные фары | Слева под приборной панелью |
| R23 | Указатели поворота | Вверху на рулевой колонке |
| R24 | Противоугонное устройство слева | Справа под приборной панелью |
| R25 | Противоугонное устройство справа | Справа под приборной панелью |
| R26 | Обогрев сидений | Справа под приборной панелью |
| R32 | Кислородный датчик (HEGO) | Рядом с блоком управления двигателем |
