1964-1993 ГАЗ 53А и ГАЗ 53-12 - схемы электрооборудования

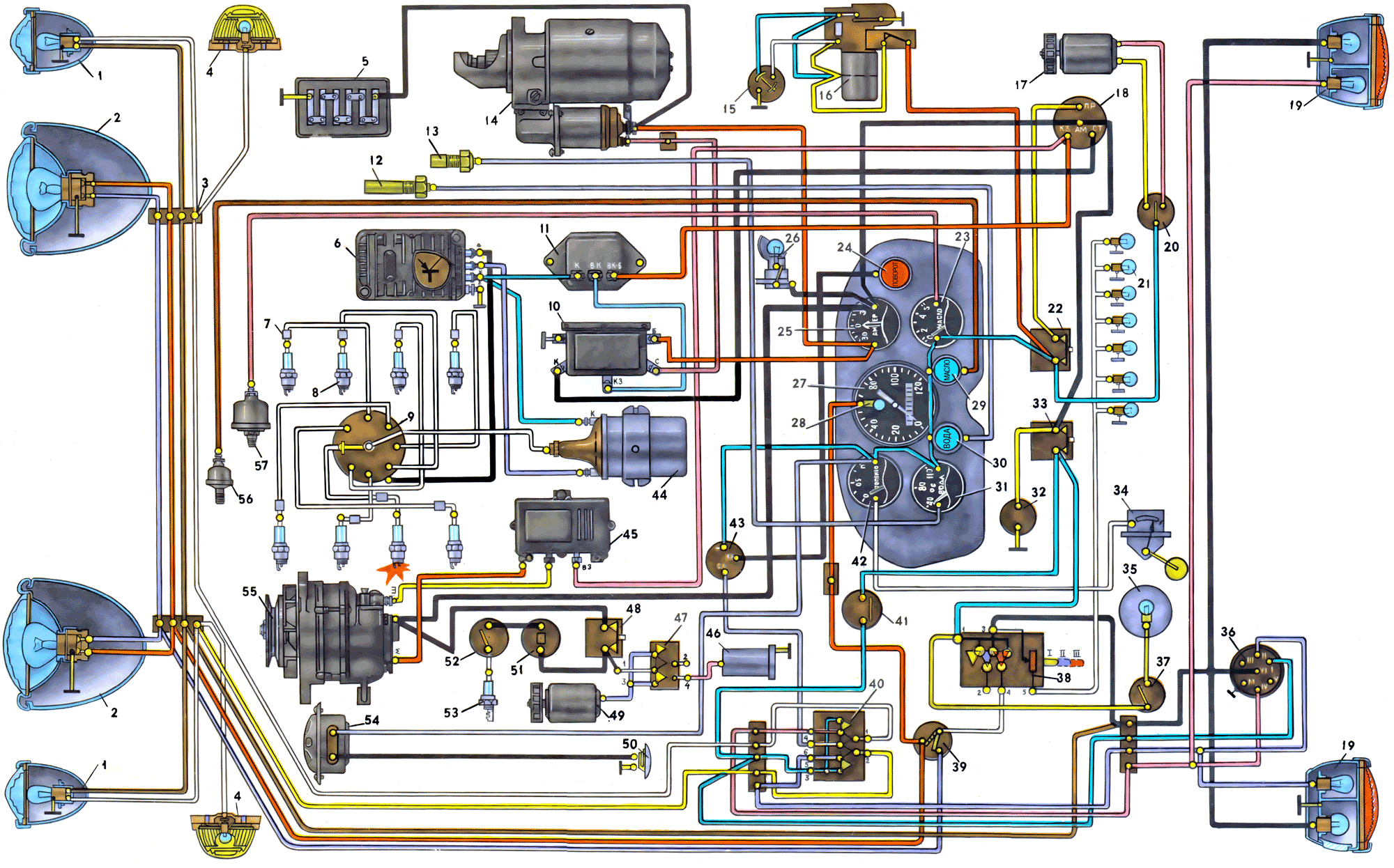

Цветная схема электрооборудования ГАЗ 53А

1. Подфарник и указатель поворота ПФ101-Б
2. Фара ФГ122-Б
3. Соединительная панель
4. Боковой повторитель указателей поворота УП101
5. Аккумуляторная батарея 53А-3703011-02
6. Коммутатор системы зажигания ТК102
7. Резистор подавления радиопомех
8. Свеча зажигания
9. Распределитель зажигания Р133
10. Дополнительное реле стартера
11. Добавочный резистор
12. Датчик контрольной лампы температуры воды в радиаторе ТМ104-Т
13. Датчик указателя температуры воды в двигателе ТМ100
14. Стартер
15. Переключатель электродвигателя стеклоочистителя
16. Электродвигатель стеклоочистителя
17. Электродвигатель вентилятора отопителя МЭ211
18. Включатель зажигания и стартера
19. Задний фонарь ФП101
20. Переключатель электродвигателя вентилятора отопителя П119-Б
21. Лампа освещения приборов
22. Предохранитель цепи питания приборов ПР315
23. Указатель давления масла
24. Контрольная лампа указателей поворота
25. Амперметр
26. Подкапотная лампа ПД308-А
27. Спидометр (щиток приборов в сборе КП120)
28. Контрольная лампа включения дальнего света
29. Контрольная лампа аварийного давления масла
30. Контрольная лампа температуры воды в радиаторе
31. Указатель температуры воды
32. Штепсельная розетка переносной лампы 51-3715020-А
33. Предохранитель цепи питания освещения
34. Датчик указателя уровня топлива БМ120-А
35. Плафон ПК2-Б
36. Штепсельная розетка питания прицепа ПС300А-100
37. Включатель плафона 51-3806030-Б1
38. Центральный переключатель ПС5
39. Ножной переключатель света 51-3710010-А
40. Переключатель указателей поворота П105А
41. Выключатель света сигнала «стоп» гидравлический ВК12-Б
42. Указатель уровня топлива
43. Прерыватель указателей поворота РС57
44. Катушка зажигания Б114-Б
45. Реле-регулятор РР362-Э
46. Электромагнитный клапан предпускового подогревателя
47. Переключатель предпускового подогревателя
48. Предохранитель предпускового подогревателя
49. Электродвигатель вентилятора предпускового подогревателя
50. Включатель звукового сигнала
51. Контрольная спираль предпускового подогревателя
52. Включатель запальной свечи
53. Запальная свеча предпускового подогревателя
54. Звуковой сигнал С311
55. Генератор Г250-Г1
56. Датчик контрольной лампы аварийного давления масла ММ111А
57. Датчик указателя давления масла ММ358

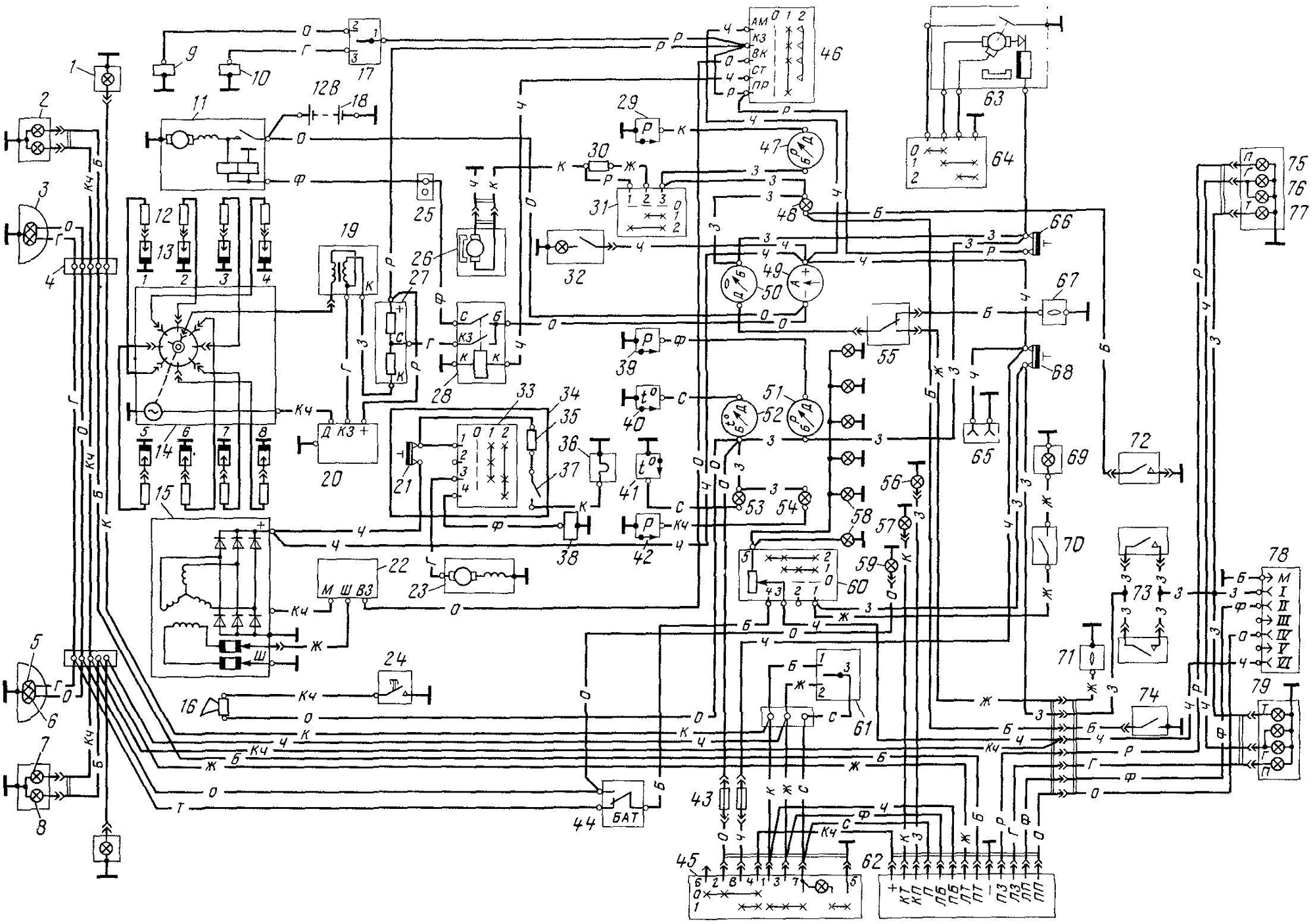

Схема электрооборудования ГАЗ 53-12

1. Боковой указатель поворота;
2. Передний фонарь;
3. Фара;
4. Соединительные панели;
5. Лампа фары (нить дальнего света);
6. Лампа фары (нить ближнего света);
7. Лампа указателя поворота;
8. Лампа габаритного света;
9. Электромагнитный бензиновый клапан;
10. Электромагнитный газовый клапан;
11. Стартер;
12. Помехоподавательный наконечник с резистором;
13. Свечи зажигания;
14. Датчик-распределитель;
15. Генератор;
16. Звуковой сигнал;
17. Переключатель бензин-газ;
18. Аккумуляторная батарея;
19. Катушка зажигания;
20. Транзисторный коммутатор;
21. Предохранитель;
22. Регулятор напряжения;
23. Электродвигатель вентилятора;
24. Выключатель сигнала;
25. Соединительные панели;
26. Электродвигатель отопителя;
27. Добавочный резистор;
28. Дополнительное реле;
29. Датчик давления газа;
30. Резистор;
31. Переключатель отопителя;
32. Подкапотная лампа;
33. Переключатель предпускового подогрева геля;
34. Пульт управления предпусковым подогревателем;
35. Контрольный резистор;
36. Свеча накаливания;
37. Выключатель свечи;
38. Электромагнитный клапан;
39. Датчик давления масла;
40. Датчик температуры двигателя;
41. Датчик аварийной температуры двигателя;
42. Датчик аварийного давления;
43. Предохранитель;
44. Ножной переключатель света;
45. Выключатель аварийной сигнализации;
46. Выключатель зажигания;
47. Указатель давления газа;
48. Сигнализатор неисправности тормозов;
49. Указатель пока;
50. Указатель уровня топлива;
51. Указатель давления масла;
52. Указатель температуры двигателя;
53. Сигнализатор аварийной температуры двигателя;
54. Сигнализатор аварийного давления масла;
55. Переключатель датчиков топлива;
56. Сигнализатор указателей поворота прицепа;
57. Сигнализатор указателей поворота;
58. Лампа освещения приборов;
59. Сигнализатор дальнего света;
60. Центральный переключатель света;
61. Переключатель указателей поворота;
62. Реле указателей поворота;
63. Электродвигатель стеклоочистителя;
64. Переключатель стеклоочистителя;
65. Розетка переносной лампы;
66. Предохранитель;
67. Датчик указателя уровня топлива основного бака;
68. Предохранитель;
69. Плафон;
70. Выключатель плафона;
71. Датчик указателя уровня дополнительного бака;
72. Выключатель проверки сигнализатора неисправности тормозов;
73. Выключатель сигнала торможения;
74. Датчик сигнализатора неисправности тормозов;
75. Лампа указателя поворота; 76, 77 —
76. Лампа габаритного света;
77. Лампа сигнала торможения;
78. Розетка прицепа;
79. Задний фонарь
