Схема предохранителей и реле Газель Бизнес и Соболь (2010-)
Модельный год автомобиля
2013-н.в. (Газель Next)
Монтажный блок предохранителей и реле в салоне

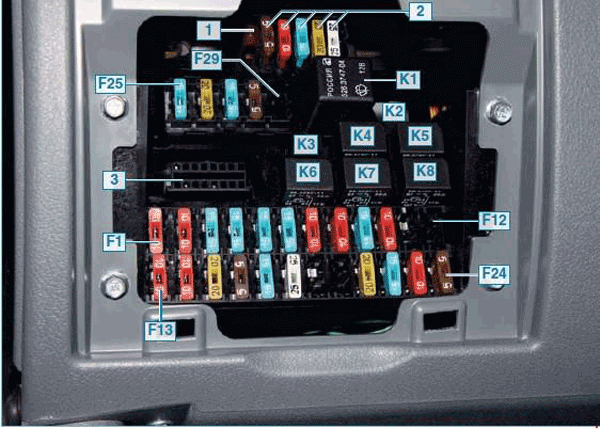

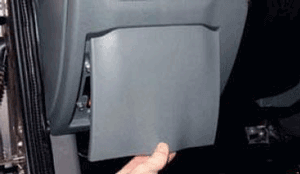

Слева в панели приборов под крышкой расположен блок реле и предохранителей 1 – пинцет для извлечения предохранителей;3 – колодка диагностики
№ |
А |
Назначение |
Верхний блок предохранителей | ||
F1 |
10 |
Лампа габаритного света в левой блок-фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака |
F2 |
10 |
Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя |
F3 |
15 |
Лампа ближнего света левой блок-фары, сигнализатор включения ближнего света |
F4 |
15 |
Лампа ближнего света правой блок-фары |
F5 |
15 |
Лампа дальнего света левой блок-фары, сигнализатор включения дальнего света |
F6 |
15 |
Лампа дальнего света правой блок-фары |
F7 |
10 |
Лампы противотуманного света в задних фонарях |
F8 |
10 |
Реле указателей поворота в режиме указания поворотов |
F9 |
15 |
Реле указателей поворота в режиме аварийной сигнализации |
F10 |
10 |
Датчик положения педали тормоза в режиме включения сигналов торможения |
F11 |
20 |
Лампы противотуманных фар (опция |
F12 |
15 | Блокировка дифференциала (опция) |
Нижний блок предохранителей | ||
F13 |
10 |
Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя |
F14 |
10 |
Блок управления ABS |
F15 |
20 |
Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель |
F16 |
5 |
Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов) |
F17 |
15 |
Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя |
F17 |
5 |
Электропривод зеркал (опция) |
F18 |
25 |
Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя |
F18 |
15 |
Дополнительный отопитель (автомобили ГАЗ-2217 и мод., ГАЗ-
2752 и мод. с двумя рядами сидений) |
F19 |
20 |
Электродвигатели стеклоподъемников (опция) |
F19 |
15* 25 |
Отопитель |
F20 |
20 | Электростеклоподъемники (опция) |
F21 |
20 |
Реле звукового сигнала, прикуриватель, розетка |
F22 |
15 |
Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев
зеркал |
F23 |
10 |
Головное устройство звуковоспроизведения |
F24 |
5 |
Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция) |
F25 |
15 |
УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания) |
F25 |
5 |
ISF2.8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания) |
F26 |
20 |
УМЗ-4216: Обмотка и контакты главного реле ISF2.8s4129Р: Подогреватель системы отопления (опция) |
F26 |
20 |
Погреватель системы отопления (опция) |
F27 |
15 |
УМЗ-4216: Реле топливного насоса ISF2.8s4129Р: Резерв |
F28 |
5 |
УМЗ-4216: Блок управления двигателем, колодка диагностики ISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.) |
F29 |
10 |
Электронасос системы отопления (автомобили ГАЗ-3221 и мод., ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция) |
1 |
5 |
Запасной предохранитель |
2 |
10 |
Запасной предохранитель |
3 |
15 |
Запасной предохранитель |
4 |
20 |
Запасной предохранитель |
5 |
25 |
Запасной предохранитель |
Реле |
||
К1 |
Реле стеклоочистителя |
|
К2 |
Реле плафона двери |
|
К3 |
Реле противотуманных фар |
|
К4 |
Реле обогрева зеркал |
|
К5 |
Реле ближнего света |
|
К6 |
Реле насоса отопителя |
|
К7 |
Реле звукового сигнала |
|
К8 |
Реле дальнего света |
* Соболь

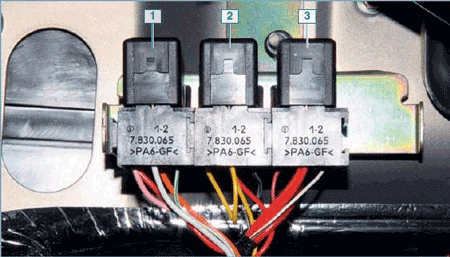

Реле системы управления двигателем
№ |
Реле |
1 |
Реле топливного насоса |
2 |
Реле муфты вентилятора |
3 |
Главное реле |

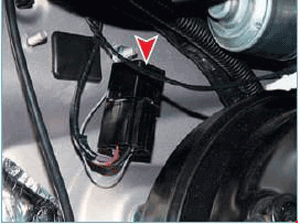

Дополнительное реле стартера
Блок предохранителей в моторном отсеке
№ |
А |
Назначение |
Блок предохранителей на автомобилях с ABS |
||
1 |
90 |
УМЗ-4216: Силовая цепь генератора (соединение генератора с аккумуляторной
батареей), контакты реле стартера, выключатель зажигания, предохранители
F9, F10, F18, F21–F24, F26–F28, цепь кондиционера |
1 |
125 |
ISF2.8s4129Р: Подогреватель воздуха |
2 |
25 |
УМЗ-4216: Блок управления ABS |
2 |
40 |
ISF2.8s4129Р: Световая цепь автомобиля и цепь кондиционера |
3 |
40 |
УМЗ-4216: Блок управления ABS |
3 |
30 |
ISF2.8s4129Р: Блок
управления двигателем |
4 |
90 |
УМЗ-4216: Контакты реле ближнего и дальнего света, блок управления освещением |
4 |
60 |
ISF2.8s4129Р: Подогреватель топлива и общая плюсовая цепь автомобиля, кроме световой, плюсовой генераторной, цепи стартера и кондиционера, плавкая вставка |
Блок предохранителей на автомобилях без ABS |
||
1 |
90 |
Световая цепь и плюсовая цепь генератора |
2 |
60 |
Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера |
Дополнительный блок предохранителей на автомобилях с ABS и дизельным двигателем |
||
1 |
40 |
Блок управления ABS |
2 |
25 |
Блок управления ABS |
Предохранитель газового блока управления
Под капотом, на щитке передка, вблизи реле системы управления двигателем в жгут проводов КПМСУД введен предохранитель номиналом 15А для защиты газового блока управления.
