Назначение предохранителей и реле GAZон Next

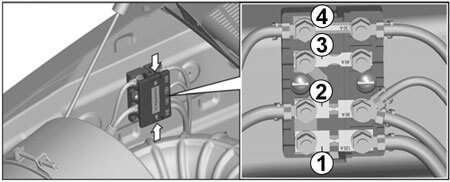

Блок силовых предохранителей в моторном отделении
Блок расположен под капотом на правой боковой панели передка.

Автомобиль с двигателем Cummins

Назначение предохранителей и реле GAZон Next



Автомобиль с двигателем ЯМЗ

Назначение предохранителей и реле GAZон Next


Для доступа к предохранителям прижмите две пластмассовые защелки по бокам крышки и снимите крышку.
Извлеките перегоревший предохранитель, проверьте защищаемую цепь и установите новый предохранитель с тем же номиналом (запасные предохранители расположены в крышке блока предохранителей).
После замены пластинчатого предохранителя, затяните гайку крепления моментом 5,5-7,8 Нм.

Ампер Защищаемые цепи
1 125  Нагреватель воздуха двигателя
2 90  Общая плюсовая цепь автомобиля
3 40  Резерв
4 30  Система управления двигателем

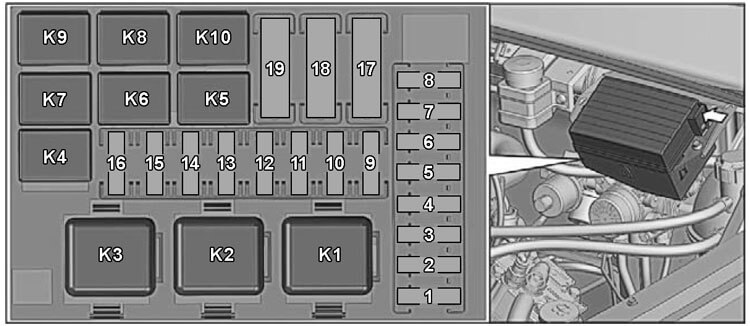

Блок предохранителей и реле в моторном отделении

Назначение предохранителей и реле GAZон Next

Блок расположен под капотом слева на надставке щитка передка.

Для доступа к предохранителям и реле:
• вдавите вовнутрь пластмассовую защелку на левом торце крышки и снимите крышку;
• пинцетом извлеките неисправный предохранитель;
• устраните неисправность в защищаемой цепи;
• поставьте новый предохранитель;
• закройте крышку до фиксации защелки.


Ампер
Защищаемые цепи
F1 15  Противотуманные фары
F2 10  Сигналы торможения
F3 20  Резерв
F4 10  Резерв
F5 25  Предпусковой подогреватель
F6 25  Резерв
F7 15  Антиблокировочная система тормозов
F8 15  Электровентилятор кондиционера
F9 10  Ближний свет, корректор (левая фара)
F10 10  Ближний свет, корректор (правая фара)
F11 10  Дальний свет (левая фара)
F12 10  Дальний свет (правая фара)
F13 10  Габаритный свет (левый борт)
F14 10  Габаритный свет (правый борт)
F15 10  Свет заднего хода
F16 10  Компрессор кондиционера
F17 40  Отопитель
F18 40  Нагреватель топлива
F19 40  Выключатель приборов и стартера
Реле
К1    Реле стартера
К2    Реле нагревателя топлива
К3    Реле укладки щеток стеклоочистителя
К4    Реле компрессора кондиционера
К5    Реле ближнего света фар
К6    Реле дальнего света фар
К7    Реле противотуманных фар
К8    Реле блокировки стартера двигателя Cummins
К9    Реле электровентилятора кондиционера

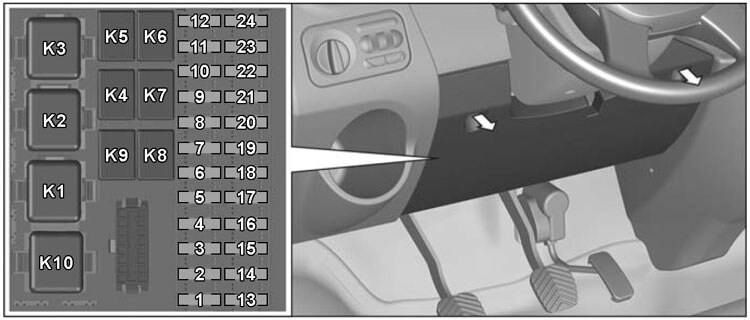

Блок предохранителей и реле в панели приборов

Назначение предохранителей и реле GAZон Next

Блок расположен внизу панели приборов под рулевой колонкой.
Для доступа к предохранителям и реле откройте крышку, потянув ее на себя.

Ампер Защищаемые цепи
1 7,5  Дневные ходовые огни
2 5  Задние противотуманные огни
3 10  Указатели поворота
4 7,5  Датчик скорости, комбинация приборов, центральный замок, пульт и электрокран отопителя, тахограф ("15/1")
5 5  Система управления двигателем ("15/1")
6 5  Антиблокировочная система тормозов
7 20  Прикуриватель, розетка
8 15  Центральный замок, магнитола (+ 12В)
9 15  Модуль управления светотехникой (+12В)
10 10  Внутреннее освещение
11 10  Аварийная световая сигнализация
12 7,5  Колодка диагностики, комбинация приборов, тахограф, пульт предпускового подогревателя (+12В)
13 20  Стеклоочиститель, стеклоомыватель
14 -  Резерв
15 10  Реле стартера двигателя Cummins или системауправления двигателем ЯМЗ
16 25  Стеклоподъемники
17 10  Обогрев зеркал
18 10  Обогрев сиденья водителя
19 15  Дополнительный отопитель
20 -  Резерв («15/2», max 10А)
21 -  Резерв
22 20  Звуковые сигналы, розетка второго ряда сидений
23 -  Резерв (+12В, max 15А)
24 10  Осушитель воздуха тормозов
Реле
К1    Реле разгрузки замка
К2    Реле отопителя
К3    Реле стеклоочистителя
К4    Реле звуковых сигналов
К5    Реле включения догревателя
К6    Реле осушителя воздуха тормозов
