2013-2021 Газель NEXT - схемы электрооборудования

Список схем:

• Схема управления двигателем:
      Cummins (ЕВРО-4)
      Cummins (ЕВРО-5)
      ГАЗ G21 - Foton FD25 (ЕВРО-2): моторный отсек / салон
      VW 2.0 л. TDI
      2.7 л. УМЗ А274 (бензин)
      3.0 л. УМЗ А275 (газобензин)
• Стеклоочиститель и омыватель
• Стеклоподъемники, привод и обогрев зеркал заднего вида
• Звуковой сигнал, магнитола, прикуриватель, розетки 12 В, USB розетка
• Внешнее освещение
• Внешнее освещение (с двигателем ГАЗ-G21)
• Комбинация приборов, освещение салона, центральный замок:
      Бортовая
      Фургон
      Автобус
• Подогрев водительского сиденья
• Блокировка дифференциала
• Антиблокировочная тормозная система (Bosch 9)
• Отопитель, кондиционер
• Дизель: Предпусковой подогреватель, догреватель системы отопления
• Автономный отопитель
• Автобус: Фильтровентиляционная установка
• Тахограф
• ЭРА-Глонасс
• Подушки безопасности, преднатяжители ремней безопасности
• Автобус: Привод подножки, табло, связь с водителем
• Таблица предохранителей
• Блок предохранителей в моторном отсеке:
      Cummins: бортовая платформа / фургон / автобус
      УМЗ: А274
      ГАЗ G21: схема
• Блок предохранителей в салоне:
      Cummins: бортовая платформа / фургон / автобус
      УМЗ: А274
      ГАЗ G21: схема

Цепи питания:

• 30 - постоянный +
• 15/1 - питание от замка зажигания (положение ключа ?)
• 15/2 - питание от замка зажигания (положение ключа ?)
• 50 - питание от замка зажигания (положение ключа ?)
• 58 - питание от модуля управления светом (подсветка выключателей)

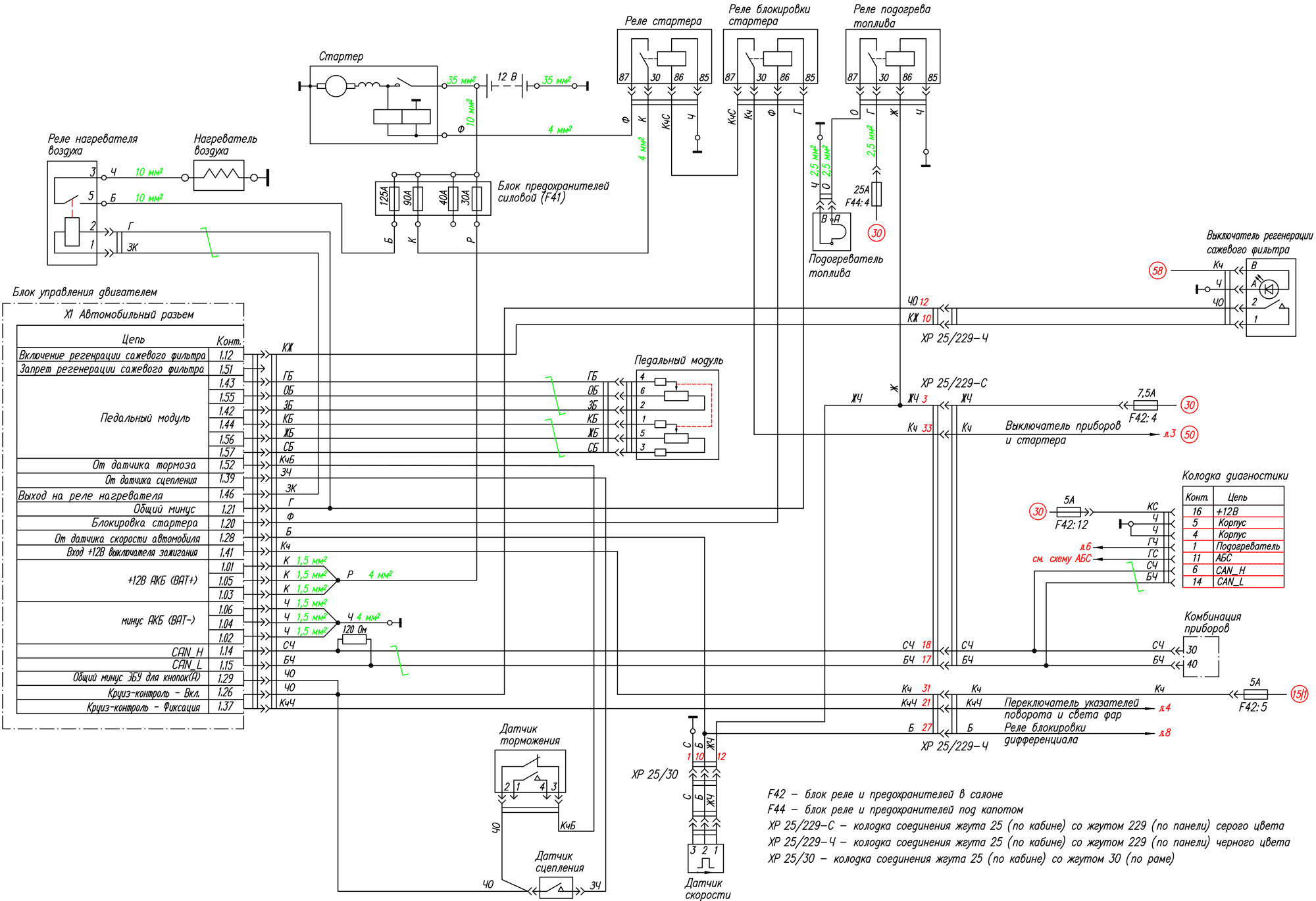

Схема управления двигателем Cummins (ЕВРО-4)

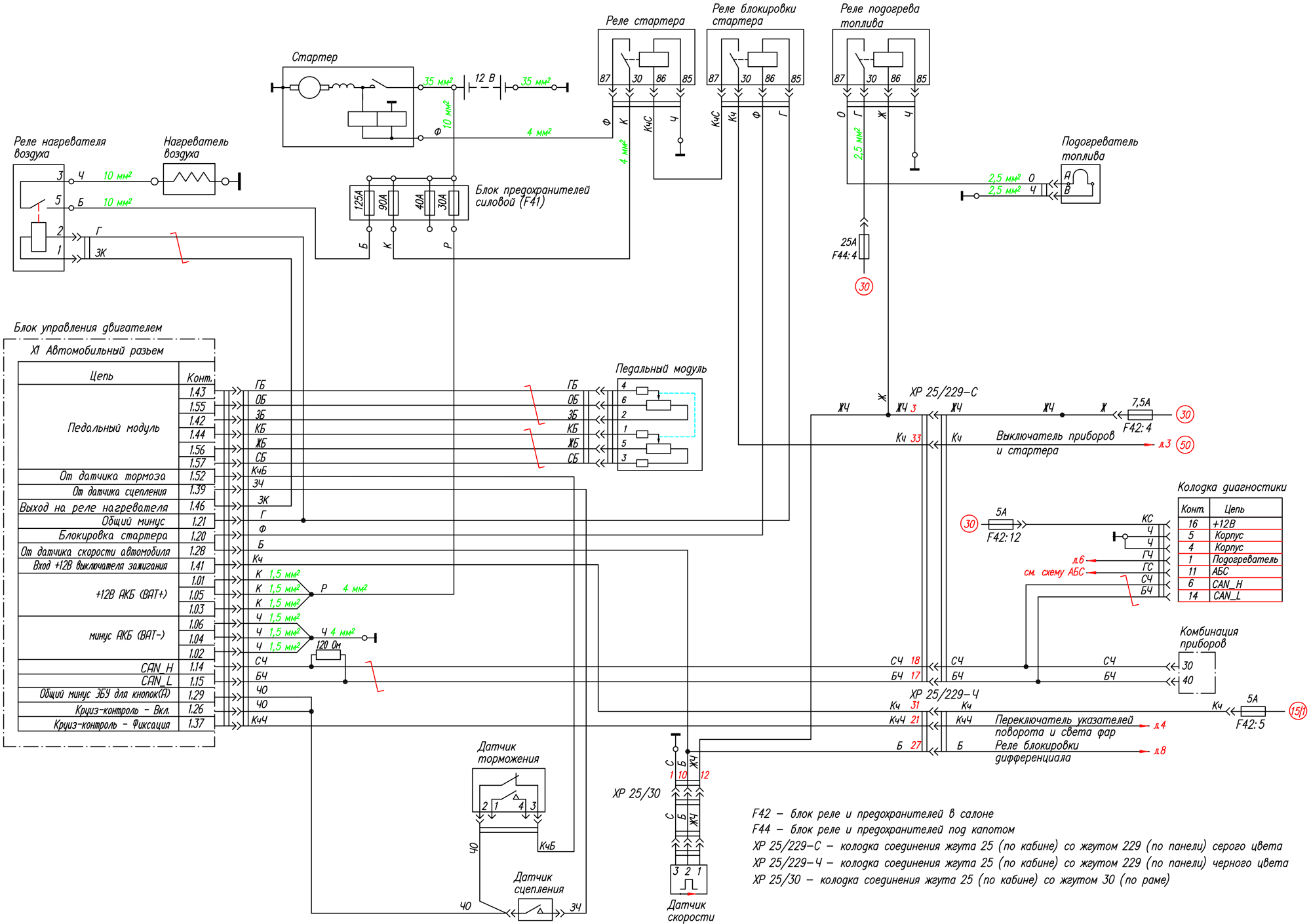

Схема управления двигателем Cummins (ЕВРО-5)

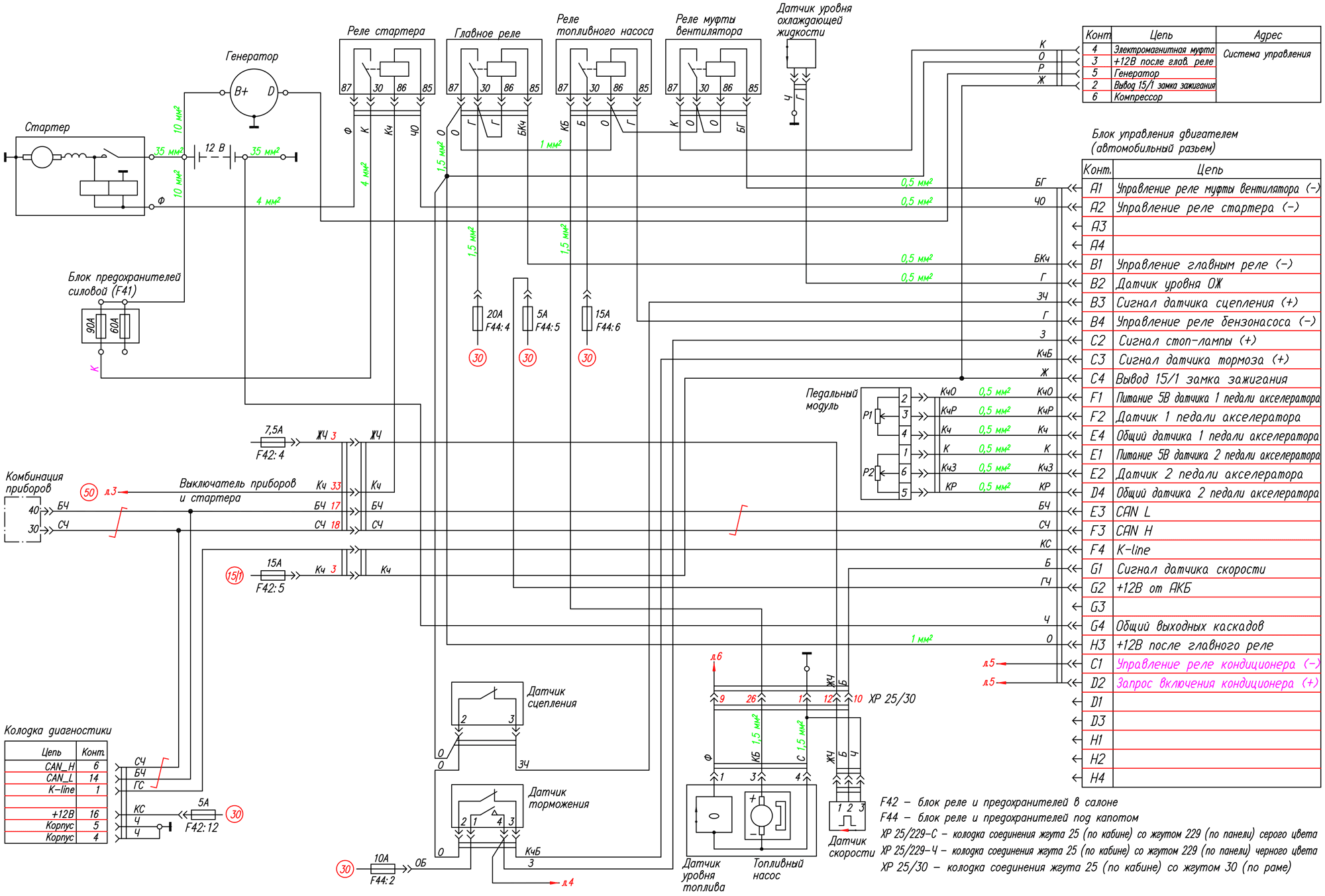

Схема управления двигателем 2.7 л. УМЗ А274

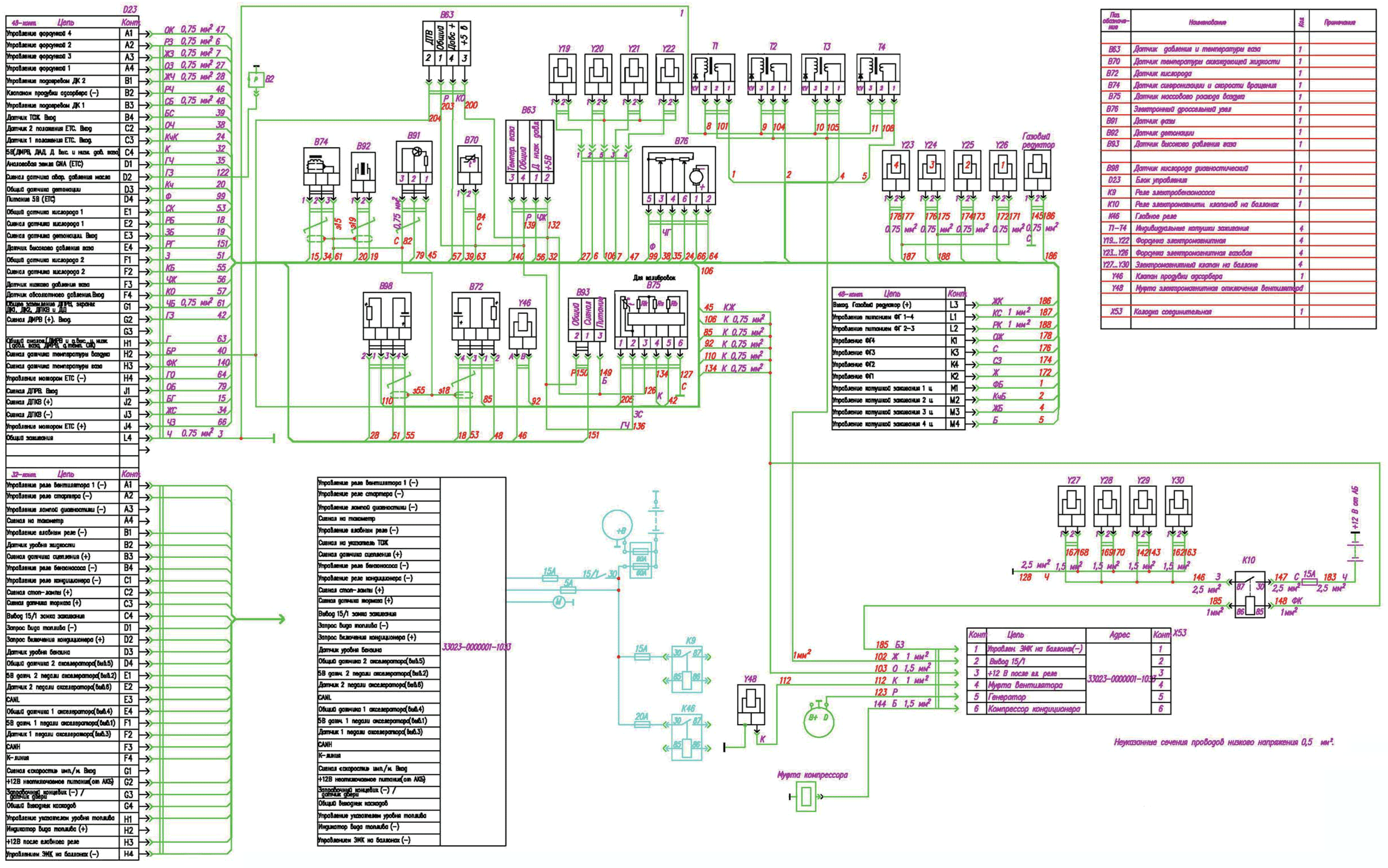

Схема управления двигателем 3.0 л. УМЗ А275 с ГБО

Схема управления двигателем 2.5 л. ГАЗ-G21 Евро-2 - жгут моторного отсека (Foton FD25)

Схема управления двигателем 2.5 л. ГАЗ-G21 Евро-2 - жгут салона (Foton FD25)

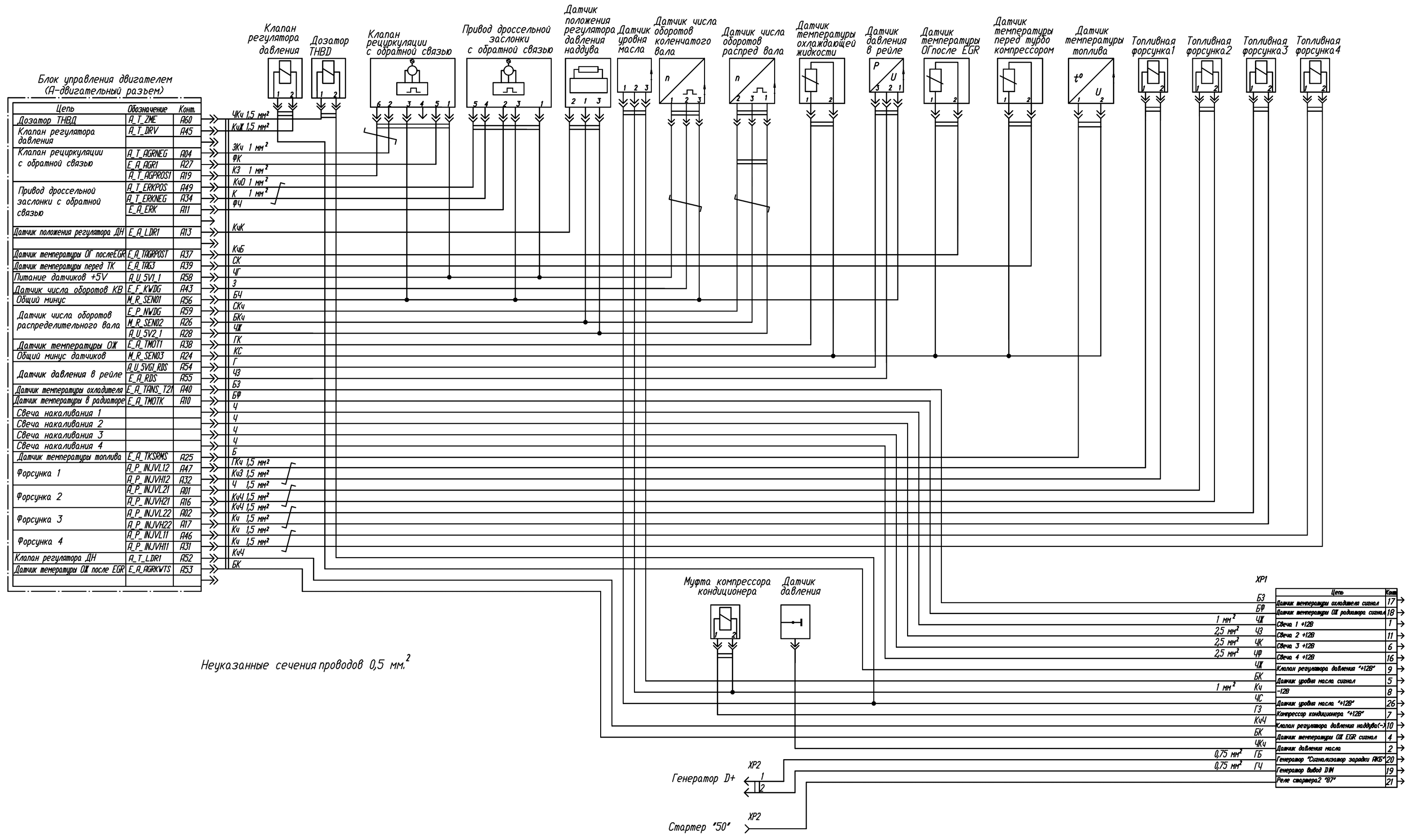

Схема управления двигателем 2.0 л. TDI (VW)

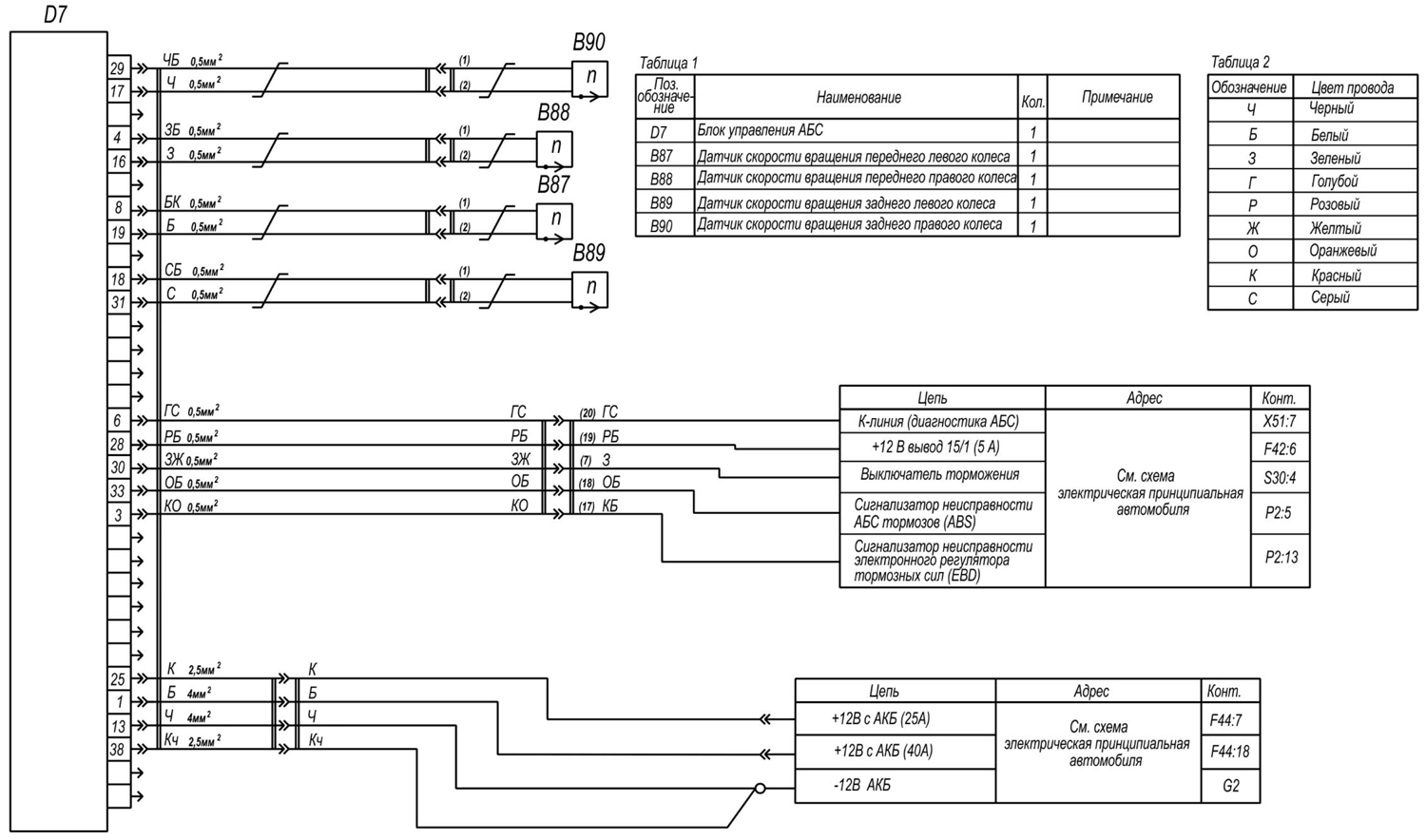

Антиблокировочная тормозная система (Bosch 9)

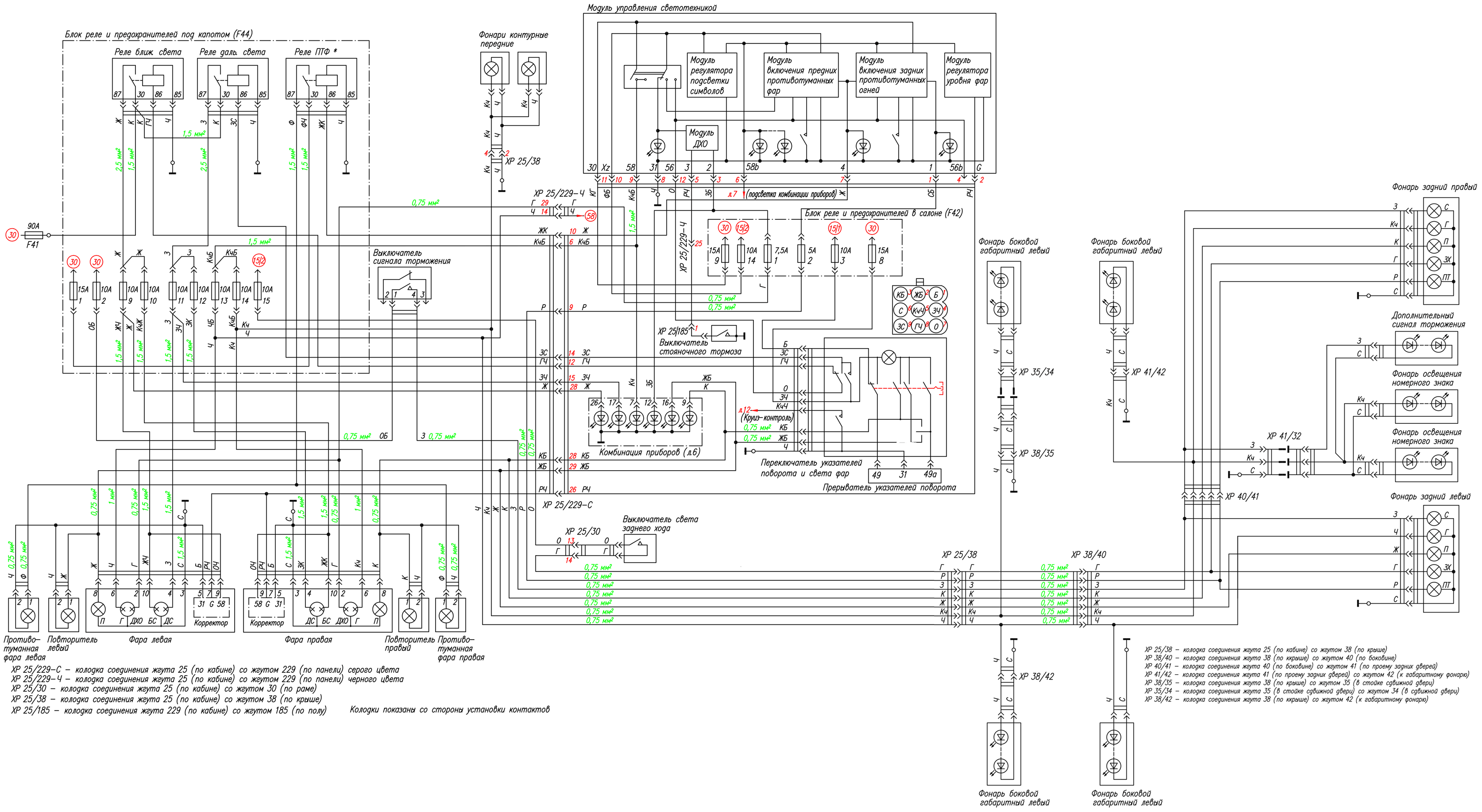

Внешнее освещение

1500x

Внешнее освещение (с двигателем ГАЗ-G21)

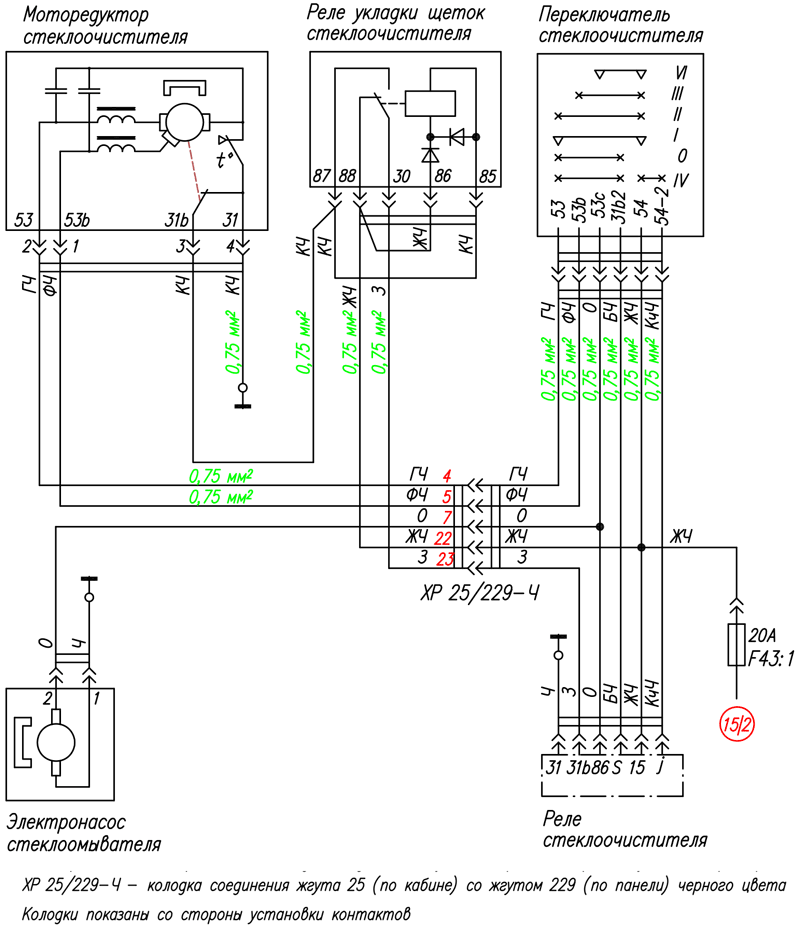

Стеклоочиститель и омыватель

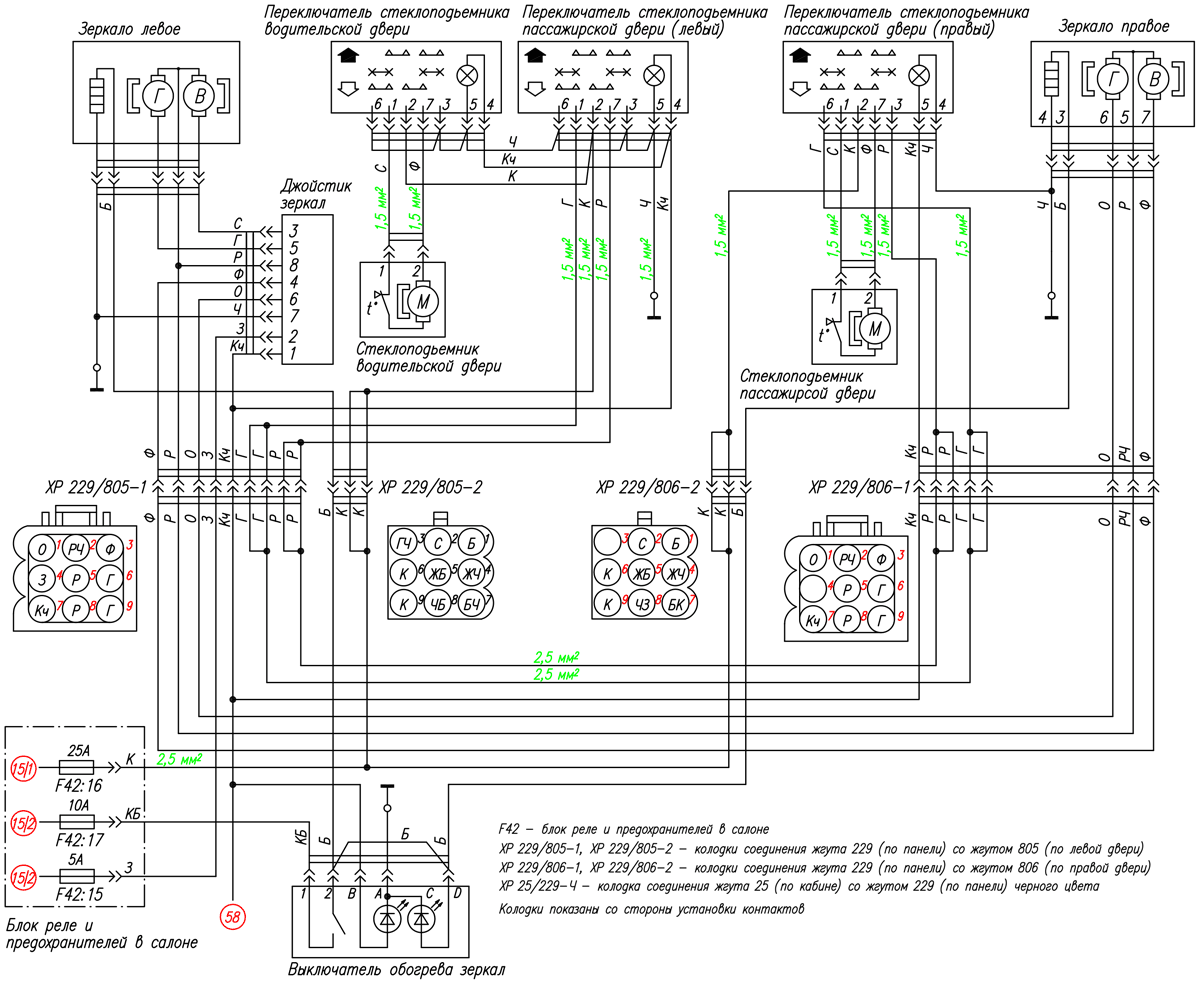

Стеклоподъемники, привод и обогрев зеркал заднего вида

Звуковой сигнал, магнитола, прикуриватель, розетки 12 В, USB розетка

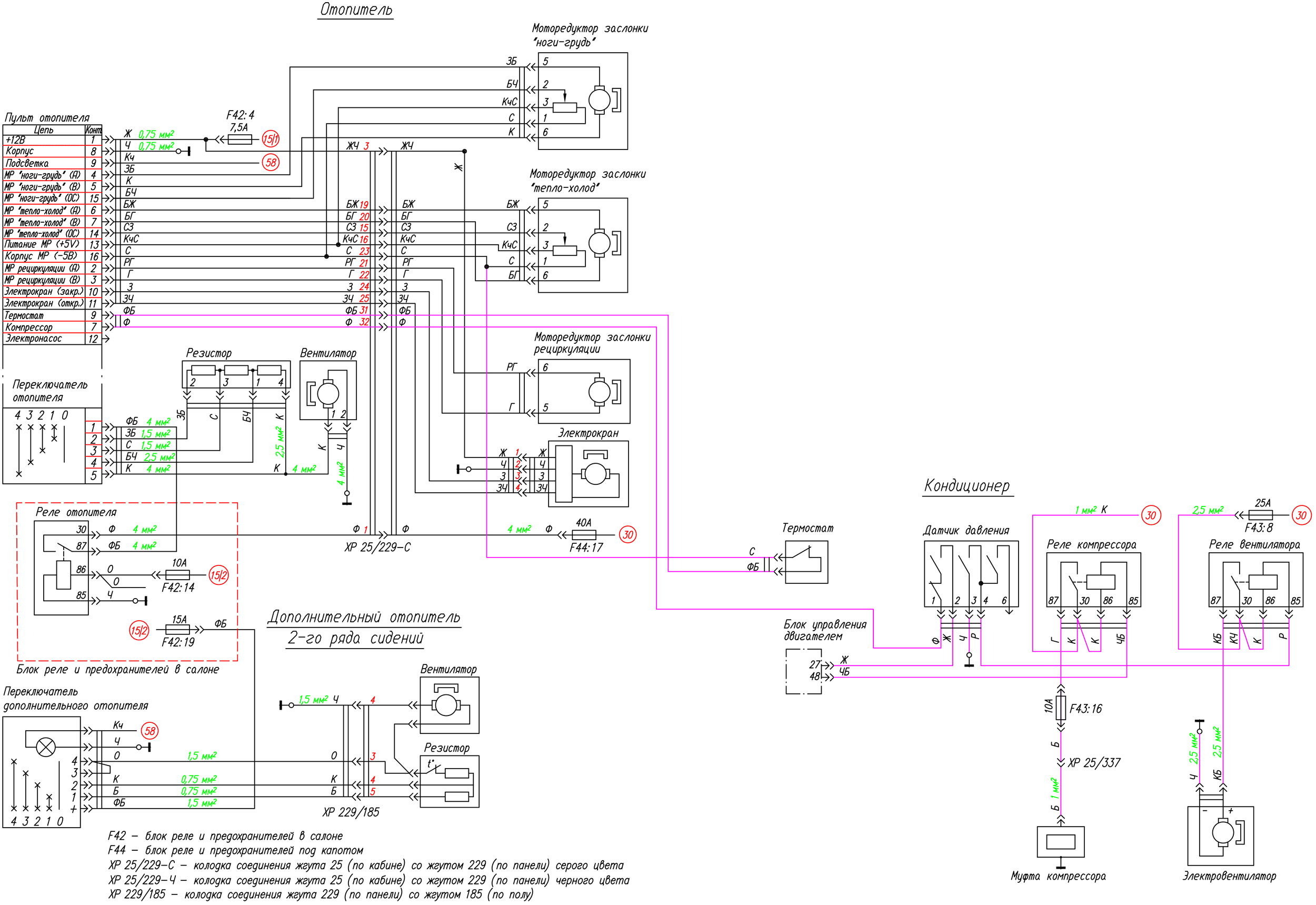

Отопитель, кондиционер

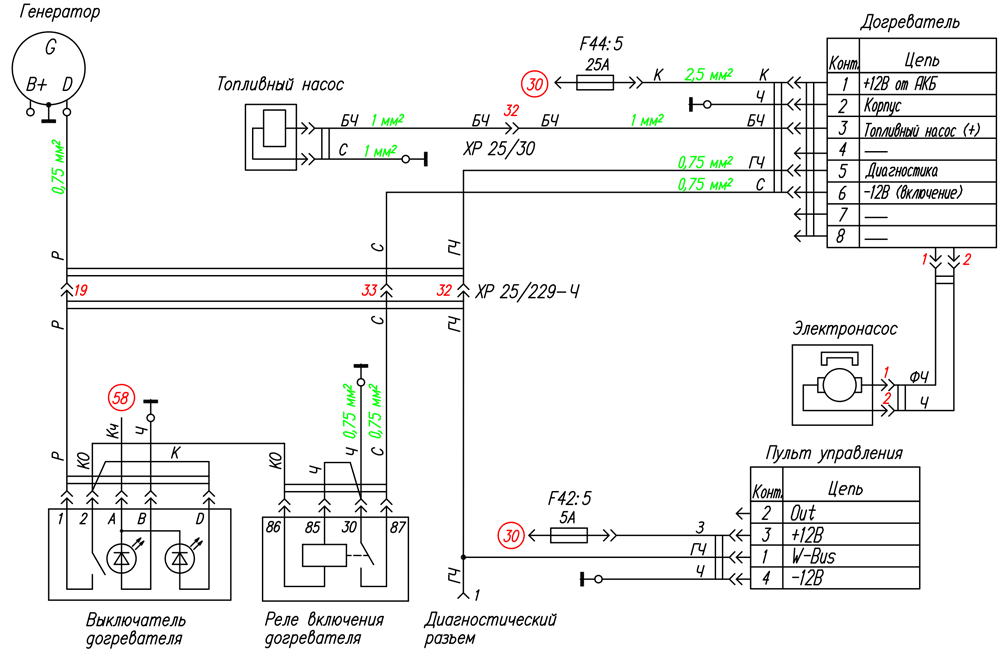

Предпусковой подогреватель, догреватель системы отопления

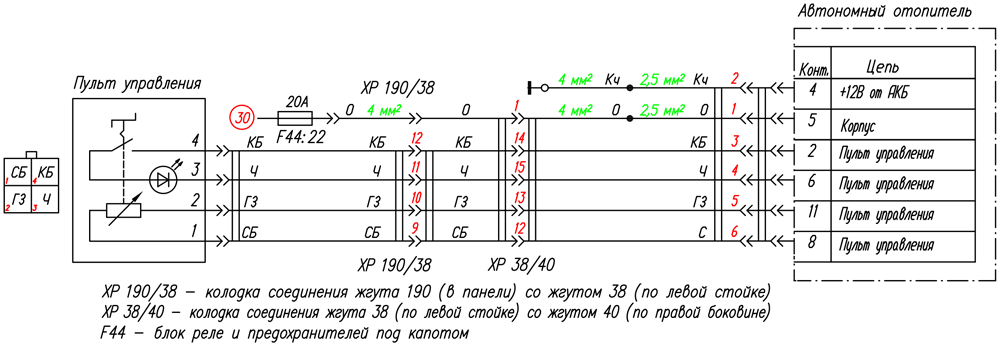

Автономный отопитель

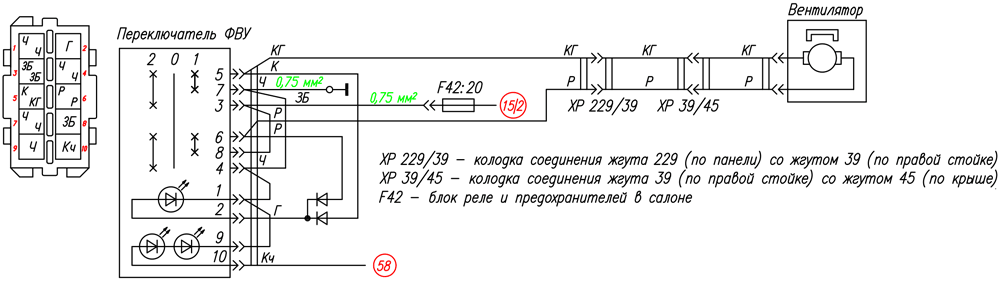

Автобус: Фильтровентиляционная установка

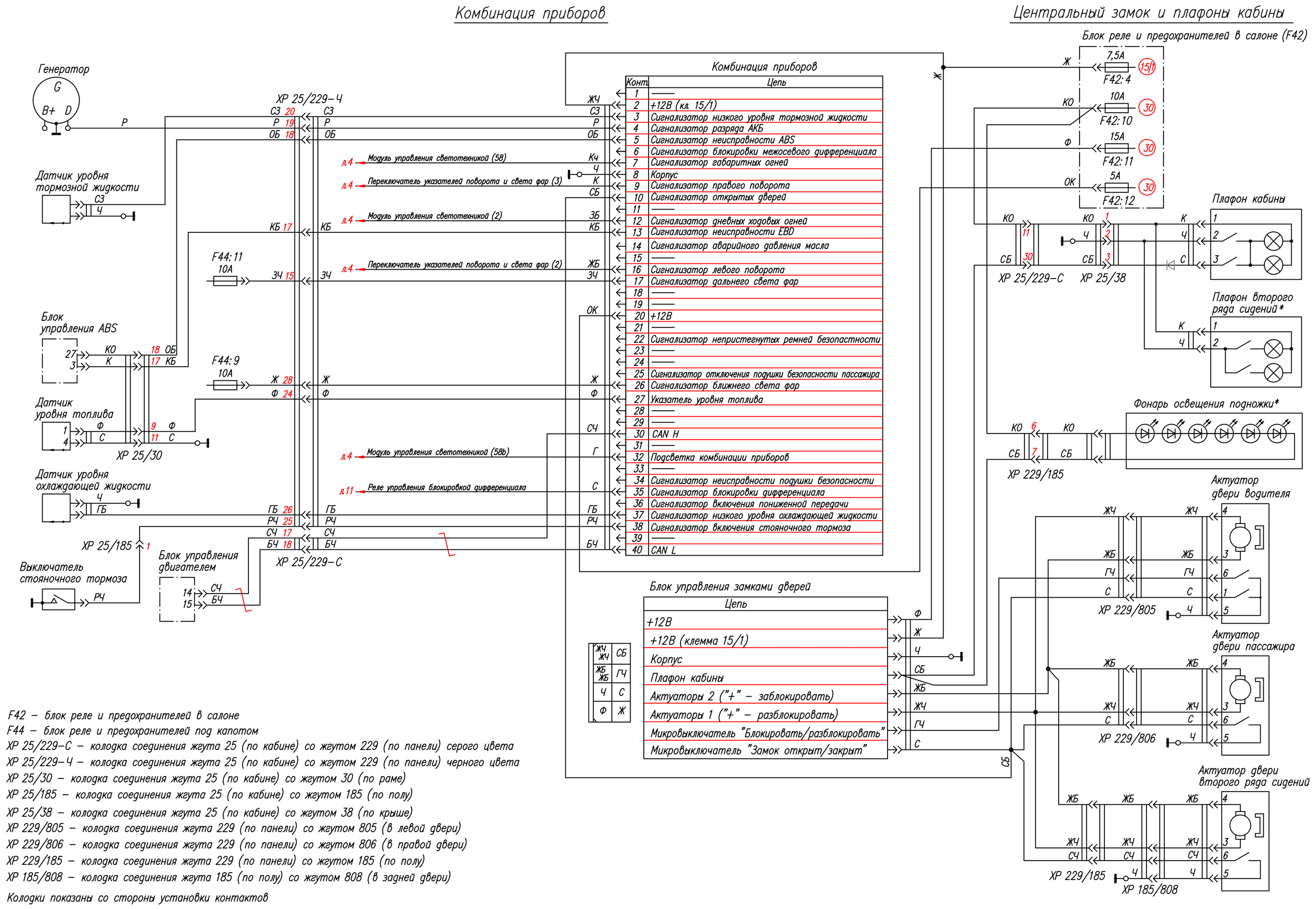

Фургон: Комбинация приборов, освещение салона, центральный замок

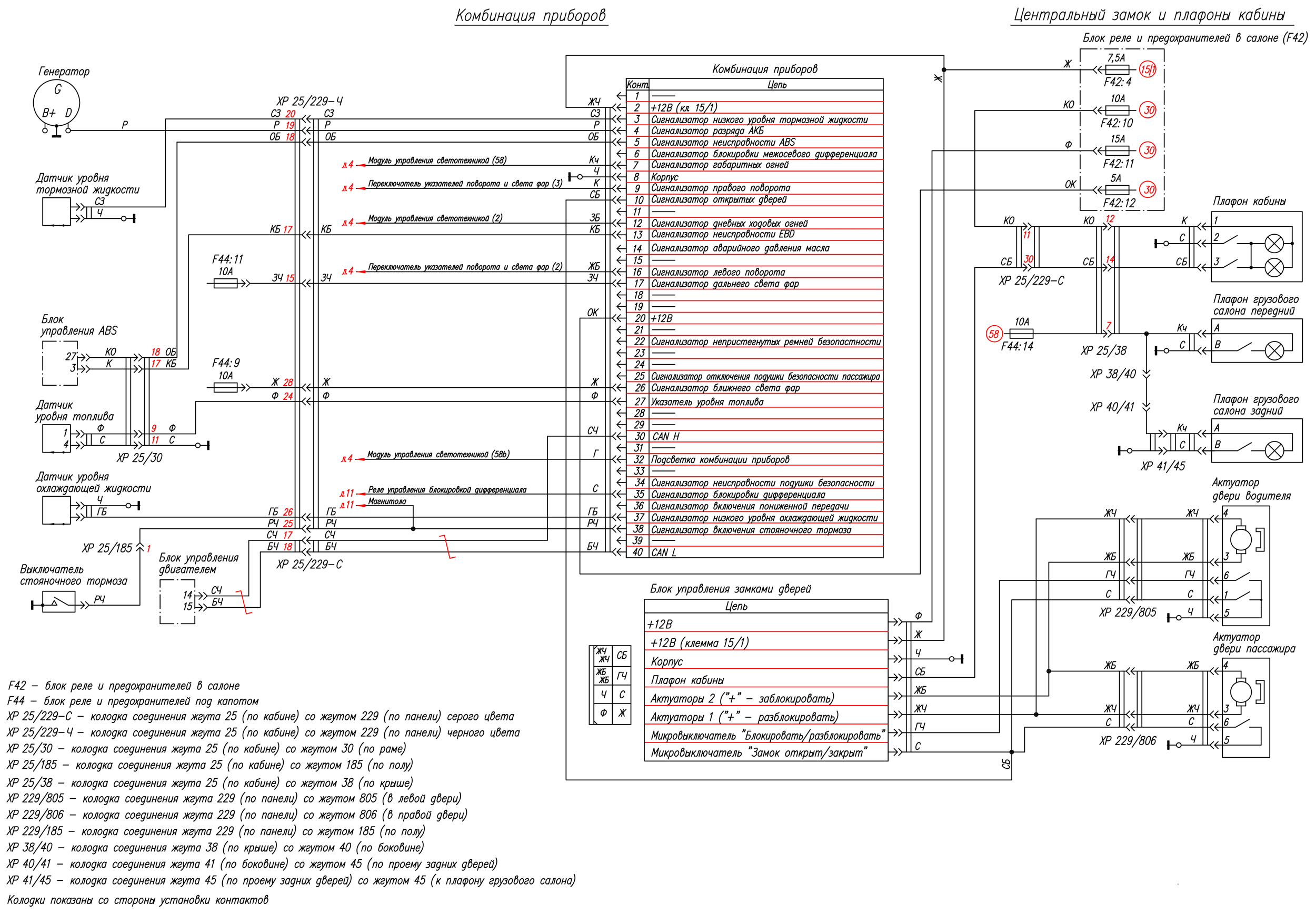

Платформа: Комбинация приборов, освещение салона, центральный замок

Автобус: Комбинация приборов, освещение салона, центральный замок

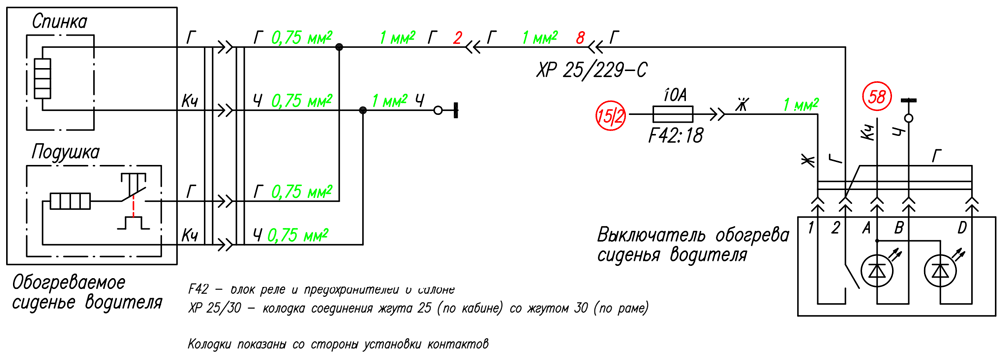

Подогрев водительского сиденья

Тахограф

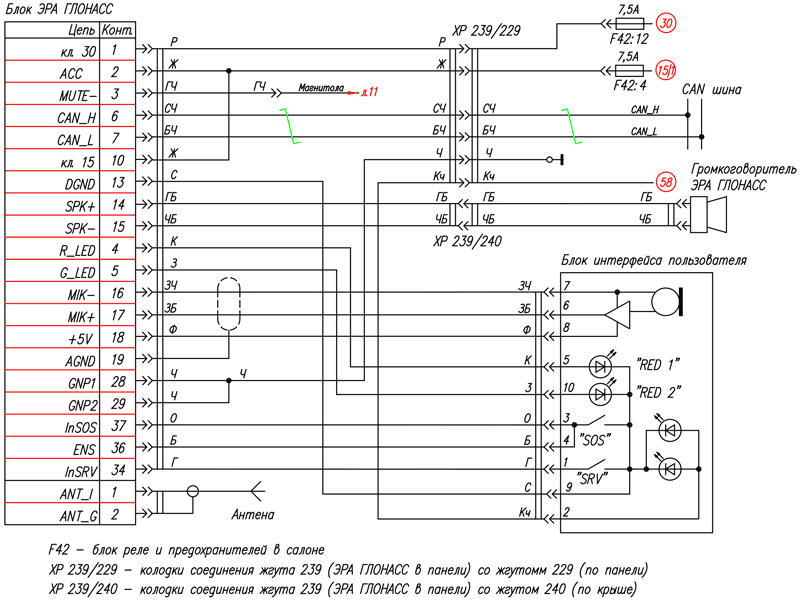

ЭРА-Глонасс

Блокировка дифференциала

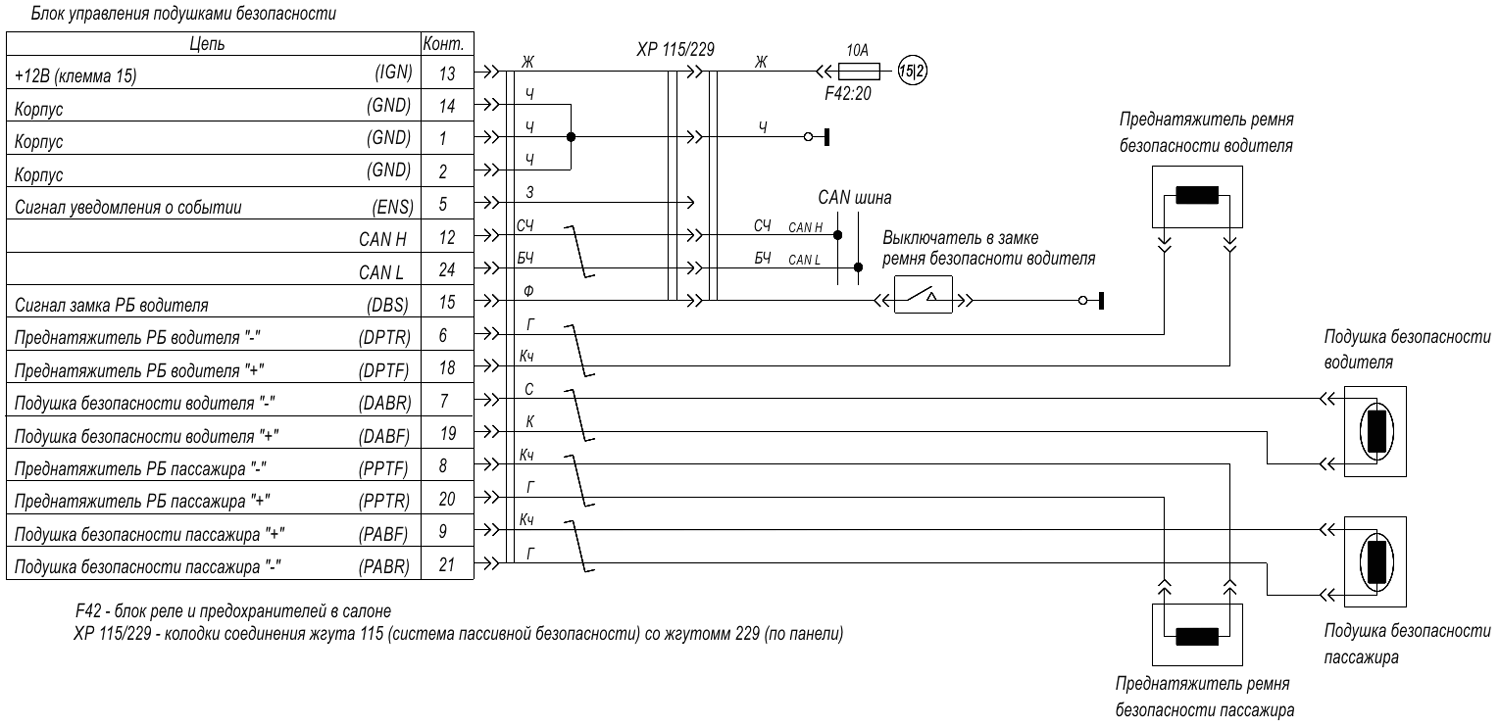

Подушки безопасности, преднатяжители ремней безопасности

Автобус: Привод подножки, табло, связь с водителем
