2006-2011 Geely FC
Расположение и назначение предохранителей в Geely FC, он же Geely Yuanjing и Geely Vision, оборудованный четырехцилиндровым бензиновым двигателем 1.8 л. JL4G18, 16 кл. (2006-2011)

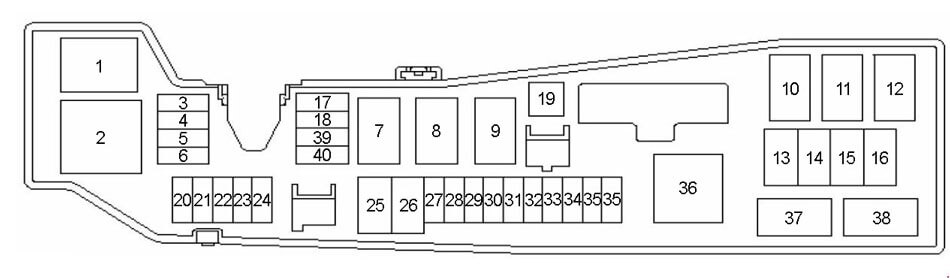

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 3 | 30 | Запасной |
| 4 | 25 | Запасной |
| 5 | 20 | Запасной |
| 6 | 15 | Запасной |
| 7 | - | - |
| 13 | 30 | Питание |
| 14 | 30 | Вентилятор системы охлаждения двигателя |
| 15 | 30 | ABS |
| 16 | 40 | ABS |
| 17 | 10 | Запасной |
| 18 | 7.5 | Запасной |
| 19 | - | - |
| 20 | 10 | Ближний свет левой фары |
| 21 | 10 | Ближний свет правой фары |
| 22 | 15 | Дальний свет левой фары |
| 23 | 15 | Дальний свет правой фары |
| 24 | - | - |
| 25 | 30 | Стартер |
| 27 | - | - |
| 28 | 7.5 | Блок управления двигателем |
| 29 | 10 | Звуковой сигнал |
| 30 | 10 | Аварийная сигнализация |
| 31 | 5 | Зарядка |
| 32 | 10 | Муфта компрессора кондиционера |
| 33 | 30 | Блок управления двигателем |
| 34 | 15 | Освещение салона |
| 35 | 30 | Замок зажигания |
| 39 | - | - |
| 40 | - | - |
| Реле | ||
| 1 | Муфта компрессора кондиционера | |
| 2 | Стартер | |
| 7 | Запасное реле | |
| 8 | Ближний свет | |
| 9 | Дальний свет | |
| 10 | Блок управления двигателем | |
| 11 | Вентилятор системы охлаждения двигателя (высокая скорость) | |
| 12 | Вентилятор системы охлаждения двигателя (низкая скорость) | |
| 26 | Освещение | |
| 36 | Питание | |
| 37 | Звуковой сигнал | |
| 38 | Топливный насос | |

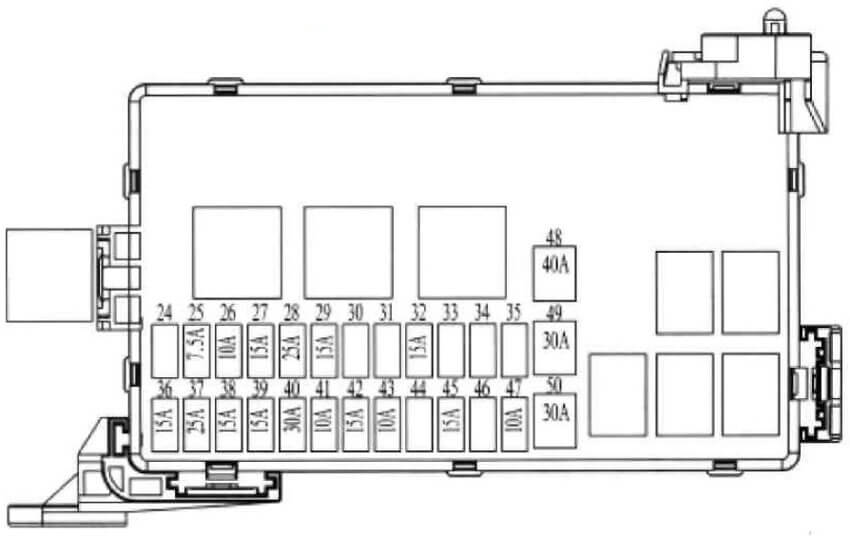

Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 24 | - | - |
| 25 | 7.5 | Генератор |
| 26 | 10 | Задний противотуманный свет |
| 27 | 15 | Противоугонная система |
| 28 | 25 | Центральный замок, переключатель освещения |
| 29 | 15 | Отопитель |
| 30 | - | - |
| 31 | - | - |
| 32 | 15 | Топливные форсунки, комбинация приборов, противоугонная система, подушки безопасности |
| 33 | - | - |
| 34 | - | - |
| 35 | - | - |
| 36 | 15 | Передний противотуманный свет |
| 37 | 25 | Система зажигания AMI |
| 38 | 15 | Задний габаритный свет, освещение номерного знака |
| 39 | 15 | Лампы стоп-сигналов |
| 40 | 30 | Люк |
| 41 | 10 | Комбинация приборов, кондиционер, указатели поворота, парктроники, отопитель |
| 42 | 15 | Прикуриватель, кондиционер, аудиосистема, электропривод зеркал |
| 43 | 10 | Стеклоочиститель |
| 44 | - | - |
| 45 | 15 | Стеклоочиститель |
| 46 | - | - |
| 47 | 10 | Центральное управление, освещение салона, противоугонная система, ABS |
| 48 | 40 | Кондиционер/отопитель |
| 49 | 30 | Обогрев заднего стекла |
| 50 | 30 | Стеклоподъемники |
