Схемы электрооборудования Great Wall Deer / Safe (2001-2009)

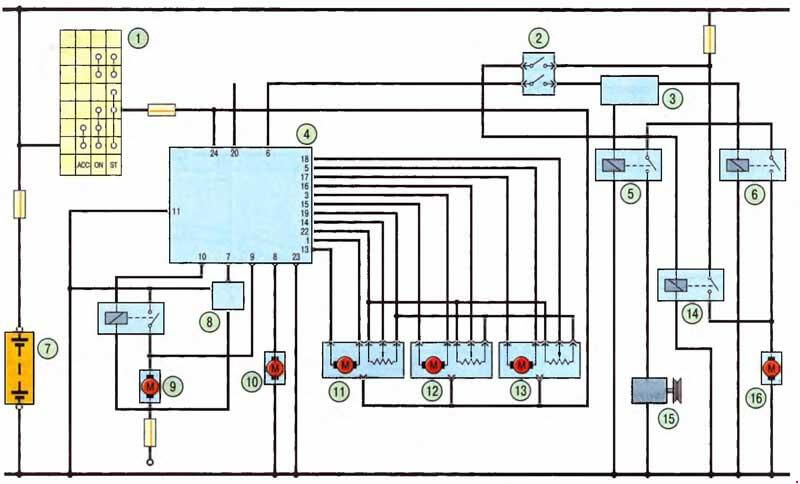

Система кондиционирования воздуха автомобиля Great Wall Safe

Схемы электрооборудования Great Wall Deer / Safe (2001-2009)
1 - выключатель (замок) зажигания; 2 - датчик давления хладагента; 3 - электронный блок управления двигателем; 4 - блок управления системой отопления, кондиционирования и вентиляции салона; 5 - реле компрессора кондиционера; 6 - реле датчика температуры охлаждающей жидкости; 7 - аккумуляторная батарея; 8 - модуль регулировки режимов работы вентилятора; 9 - воздухонагнетатель; 10 - водяной клапан; 11 - сервопривод вентилятора режимов работы вентилятора; 12 - сервопривод режима рециркуляции; 13 - сервопривод регулятора температуры поступающего в салон воздуха; 14 - реле вентилятора системы охлаждения; 15 - муфта компрессора кондиционера; 16 - вентилятор системы охлаждения

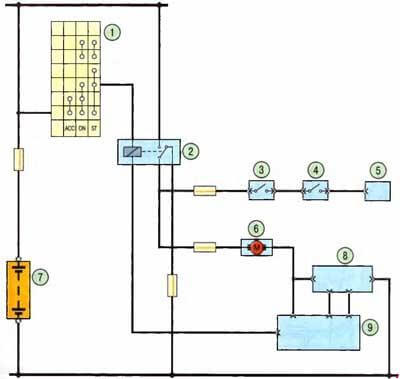

Система кондиционирования воздуха автомобиля Great Wall Deer

Схемы электрооборудования Great Wall Deer / Safe (2001-2009)
1 - выключатель (замок) зажигания; 2 - реле компрессора кондиционера; 3 - датчик давления хладагента; 4 - выключатель кондиционера; 5 - жгут проводов двигателя; 6 - воздухонагнетатель; 7 - аккумуляторная батарея; 8 - регулировки режимов работы вентилятора; 9 - переключатель режимов работы вентилятора

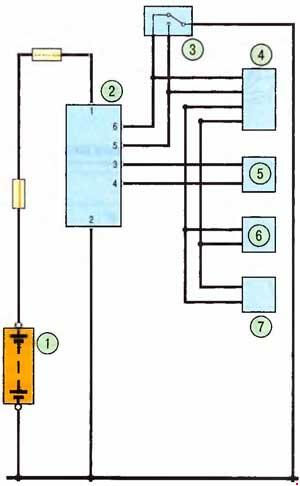

Центральный замок автомобиля Great Wall Deer

Схемы электрооборудования Great Wall Deer / Safe (2001-2009)
1 - аккумуляторная батарея; 2 - блок управления центральным замком; 3 - клавиша блокировки и разблокировки замков дверей; 4 - привод замка левой передней двери; 5 - привод замка правой передней двери; 6 - привод замка левой задней двери; 7 - привод замка правой задней двери

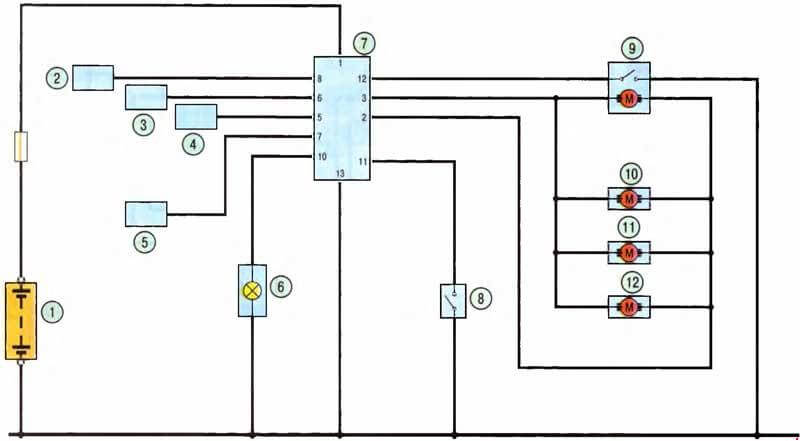

Центральный замок автомобиля Great Wall Safe

Схемы электрооборудования Great Wall Deer / Safe (2001-2009)
1 - аккумуляторная батарея; 2 - к силовому проводу генератора; 3 - к левому фонарю бокового указателя поворота; 4 - к правому фонарю бокового указателя поворота; 5 - к концевому выключателю двери; 6 - блок фары автомобиля; 7 - блок управления центральным замком; 8 - клавиша блокировки и разблокировки замков дверей; 9 - привод замка левой передней двери; 10 - привод замка правой передней двери; 11 - привод замка левой задней двери; 12 - привод замка правой задней двери

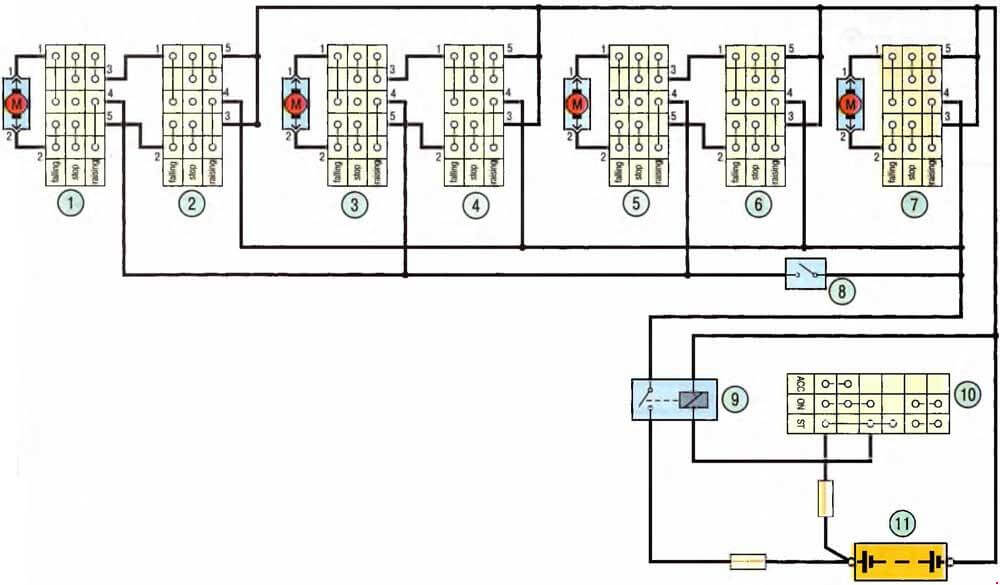

Стеклоподъемники автомобиля Great Wall Deer

Схемы электрооборудования Great Wall Deer / Safe (2001-2009)

1 - дополнительная клавиша управления стеклоподъемником правой задней двери; 2 - основная клавиша управления стеклоподъемником правой задней двери; 3 - дополнительная клавиша управления стеклоподъемником левой задней двери; 4 - основная клавиша управления стеклоподъемником левой задней двери; 5 - дополнительная клавиша управления стеклоподъемником правой передней двери; 6 - основная клавиша управления стеклоподъемником правой передней двери; 7 - клавиша управления стеклоподъемником левой передней двери; 8 - кнопка блокировки управления стеклоподъемниками задних дверей; 9 - реле стеклоподъемников; 10 - выключатель (замок) зажигания; 11 - аккумуляторная батарея

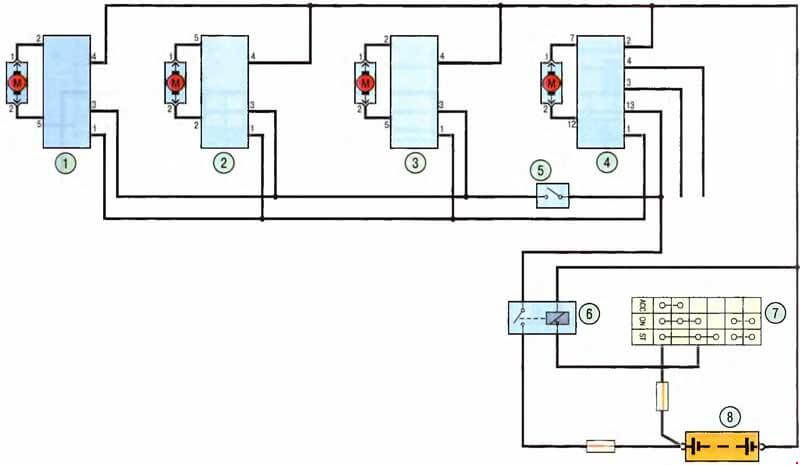

Стеклоподъемники автомобиля Great Wall Safe

Схемы электрооборудования Great Wall Deer / Safe (2001-2009)
1 - клавиша управления стеклоподъемником задней правой двери; 2 - клавиша управления стеклоподъемником задней левой двери; 3 - клавиша управления стеклоподъемником передней правой двери; 4 - клавиша управления стеклоподъемником передней левой двери; 5 - кнопка блокировки управления стеклоподъемниками задних дверей; 6 - реле стеклоподъемников; 7 - выключатель (замок) зажигания; 8 - аккумуляторная батарея

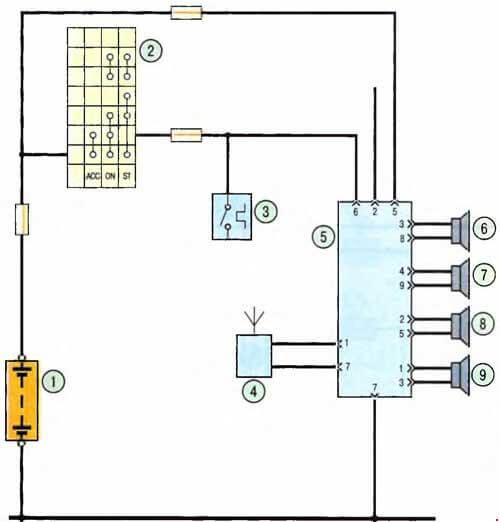

Головное устройство аудиосистемы

Схемы электрооборудования Great Wall Deer / Safe (2001-2009)
1 - аккумуляторная батарея; 2 - выключатель (замок) зажигания; 3 - прикуриватель; 4 - антенна, встроенная в боковое окно; 5 - головное устройство аудиосистемы; 6 - динамик левой передней двери; 7 - динамик левой передней двери; 8 - динамик левой задней двери; 9 - динамик правой задней двери

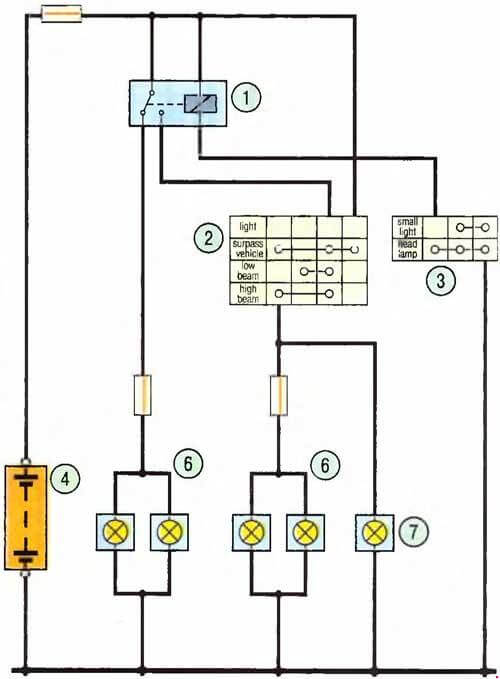

Лампы ближнего и дальнего света

Схемы электрооборудования Great Wall Deer / Safe (2001-2009)
1 - реле блок-фар; 2 - переключатель наружного освещения и указателей поворота (левый подрулевой переключатель); 3 - переключатель головного света; 4 - аккумуляторная батарея; 5 - сигнализация дальним светом; 6 - основной дальний свет фар; 7 - сигнализатор включения дальнего света фар

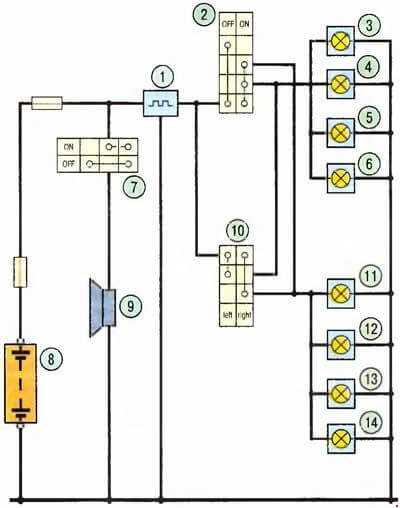

Лампы указателей поворотов и габаритные огни автомобиля, звуковой сигнал Great Walt Deer

Схемы электрооборудования Great Wall Deer / Safe (2001-2009)

1 - прерыватель; 2 - выключатель аварийной сигнализации; 3 - сигнализатор левого указателя поворота на панели приборов; 4 - лампа левого переднего указателя поворота; 5 - лампа левого бокового указателя поворота; 6 - лампа левого заднего указателя поворота; 7 - выключатель звукового сигнала; 8 - аккумуляторная батарея; 9 - звуковой сигнал; 10 - переключатель наружного освещения и указателей поворота (левый подрулевой переключатель); 11 - сигнализатор правого указателя поворота на панели приборов; 12 - лампа правого переднего указателя поворота; 13 - лампа правого бокового указателя поворота; 14 - лампа правого заднего указателя поворота

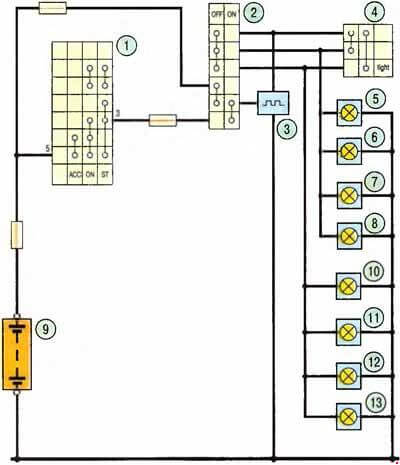

Лампы указателей поворотов и габаритные огни автомобиля Great Walt Safe

Схемы электрооборудования Great Wall Deer / Safe (2001-2009)
1 - выключатель (замок) зажигания; 2 - выключатель аварийной сигнализации; 3 - прерыватель; 4 - переключатель наружного освещения и указателей поворота (левый подрулевой переключатель); 5 - сигнализатор левого указателя поворота на панели приборов; 6 - лампа левого переднего указателя поворота; 7 - лампа левого бокового указателя поворота; 8 - лампа левого заднего указателя поворота; 9 - аккумуляторная батарея; 10 - сигнализатор правого указателя поворота на панели приборов; 11 - лампа правого переднего указателя поворота; 12 - лампа правого бокового указателя поворота; 13 - лампа правого заднего указателя поворота

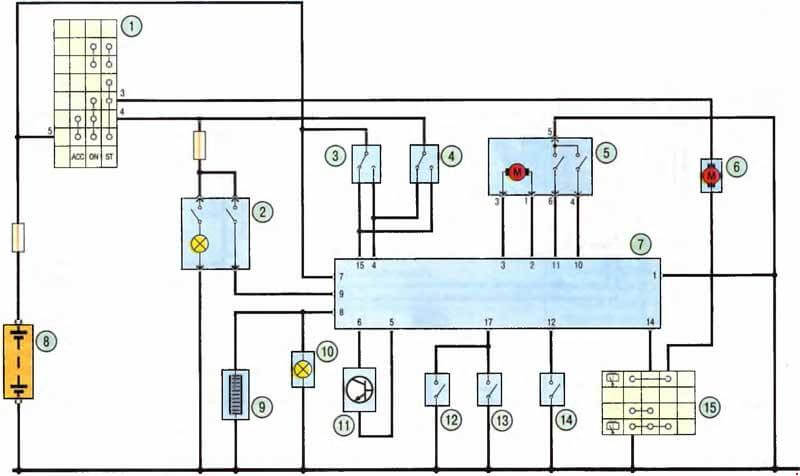

Стеклоочистители и омыватели автомобиля Great Wall Safe

Схемы электрооборудования Great Wall Deer / Safe (2001-2009)
1 - выключатель (замок) зажигания; 2 - выключатель обогрева окна двери задка; 3,4 - клавиша управления стеклоподъемником окна двери задка; 5 - моторедуктор стеклоочистителя окна двери задка; 6 - электронасос омывателя окна двери задка; 7 - блок управления окна двери задка; 8 - аккумуляторная батарея; 9 - обогреватель окна двери задка; 10 - сигнализатор обогрева окна двери задка; 11 - электростеклоподъемник двери задка; 12,13 - выключатель замка двери задка; 14 - клавиши управления стеклоподъемником окна двери задка; 15 - выключатель омывателя окна двери задка

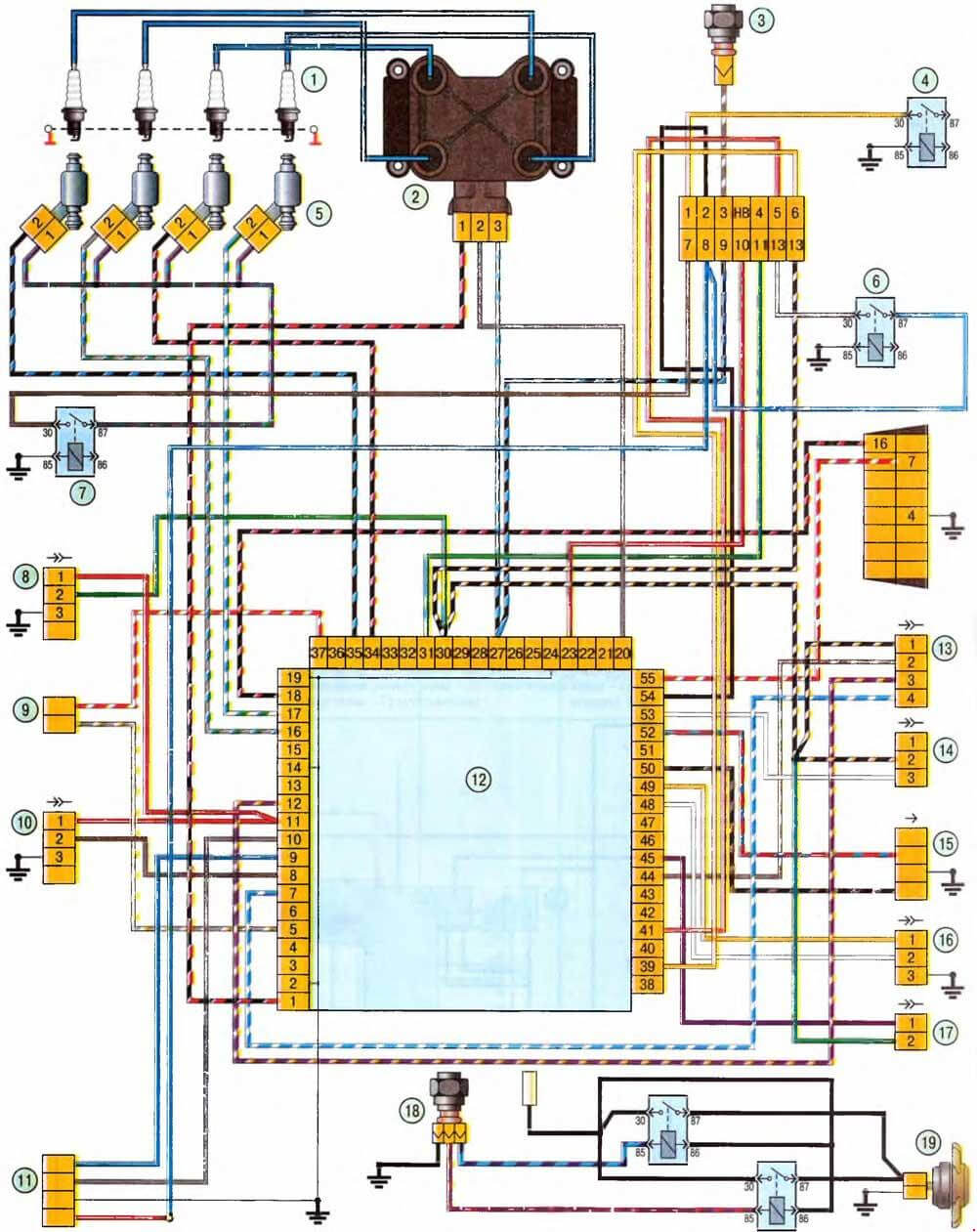

Система управления двигателем GW491QE

Схемы электрооборудования Great Wall Deer / Safe (2001-2009)
1 - свечи зажигания; 2 - катушка зажигания; 3 - датчик температуры охлаждающей жидкости (сигнализатора); 4 - реле зажигание; 5 - форсунки; 6 - реле кондиционера; 7 - реле топливного модуля; 8 - датчик детонации; 9 - электромагнитный клапан адсорбера; 10 - датчик положения распределительное вала; И - датчик концентрации кислорода; 12 - электронный блок управления двигателем; 13 - датчик абсолютного давления в ресивере; 14 - датчик положения дроссельной заслонки; 15 - соединительный разъем блока управления системой отопления, кондиционирования и вентиляции салона; 16 - датчик положения коленчатого вала; 17 - клапарегулировки холостого хода; 18 - датчик температуры охлаждающей жидкости (включения электровентилятора системы охлаждения двигателя); 19 - электровентилятор системы охлаждения двигателя

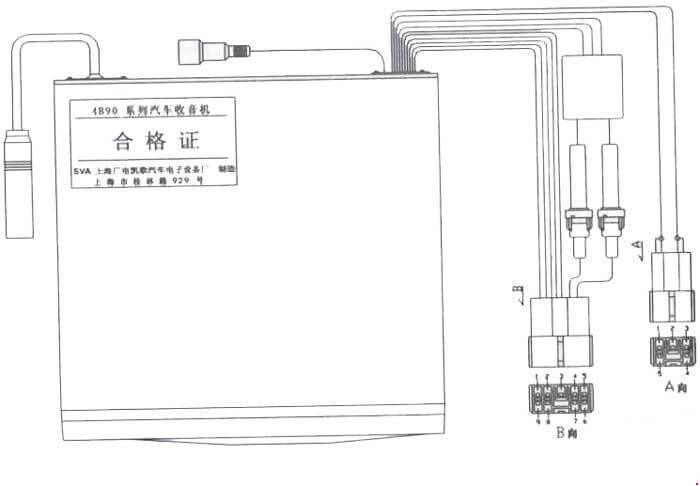

Распиновка магнитолы 4B90V

Схемы электрооборудования Great Wall Deer / Safe (2001-2009)
1.К антенне 2.Выход видеочастоты
Схемы электрооборудования Great Wall Deer / Safe (2001-2009)
Схемы электрооборудования Great Wall Deer / Safe (2001-2009)
Разъем В
1
RV 0.5 желтый
Блок питания памяти (+) (АКБ+)
2
RV 0.5 красный
Питание прикуривателя (+)
3
RV 0.5 черный
Масса (-)
4
RV 0.5 коричневый/черный
Передний левый динамик (–)
5
RV 0.5 серый/черный
Передний правый динамик (–)
6
RV 0.5 серый
Передний правый динамик (+)
7
RV 0.5 коричневый
Передний левый динамик (+)
8
RV 0.5 синий
Питание подсветки (+)
9
RV 0.5 белый
Автоматическая антенна (управление)
Разъем A
1
RV 0.5 фиолетовый/черный
Задний правый динамик (–)
2


3
RV 0.5 зеленый/черный
Задний левый динамик (–)
4
RV 0.5 зеленый
Задний левый динамик(+)
5
RV 0.5 фиолетовый
Задний правый динамик (+)

Коды неисправностей Great Wall

Код
Код
Неисправность
Номер на приборе
Р0105
33
Повышенное напряжение на датчике давления в коллекторе
А7
Р0105
34
Пониженное напряжение на датчике давления в коллекторе
А7
Р0110
69
Повышенные показания датчика температуры впуска
B4
Р0110
71
Пониженные показания датчика температуры впуска
B4
Р0115
14
Повышенные показания датчика температуры впуска
B3
Р0115
15
Пониженные показания датчика температуры впуска
B3
Р0120
21
Повышенное напряжение на датчике положения заслонки
D5
Р0120
22
Пониженное напряжение на датчике положения заслонки
D5
Р0130
13
Не меняется напряжение на кислородном датчике
D9, C9
Р0170
44
Большая плотность на кислородном датчике
D9, C9
Р0170
45
Разрежение на кислородном датчике
D9, C9
Р0200
17
Цепь инжектора
C4, C6, C7, D7
Р0230
29
Цепь топливного насоса закорочена на массу
A12
Р0230
32
Цепь топливного насоса закорочена на (+)
A12
Р0335
19
Цепь датчика положения коленвала
B14, A16
Р0351
42
Цепь А катушки зажигания закорочена на (+)
C14
Р0351
64
Цепь А катушки зажигания закорочена на массу
C14
Р0351
72
Обрыв цепей А, В катушки зажигания
C14
Р0352
41
Цепь В катушки зажигания закорочена на (+)
D14
Р0352
63
Цепь В катушки зажигания закорочена на массу
D14
Р0443
61
Цепь электромагнитного клапана угольного фильтра
A13
Р0443
62
Цепь электромагнитного клапана угольного фильтра
A13
Р0500
24
Цепь датчика скорости автомобиля
D10
Р0505
35
Управление холостым ходом
A1, A2, A3, A4
Р0560
49
Превышение напряжения в системе
A6, C5
Р1530
87
Цепь реле пуска кондиционера
A15
Р1530
88
Цепь реле пуска кондиционера
A15
Р1604
55
Отказ памяти ОЗУ
-
Р1605
51
Отказ микросхемы флэш-карты
-
Р1640
93
Отказ микросхемы диагностики
B10, B11, B12, B13
Значения кодов неисправностей в считывающем устройстве

0105
Цепь датчика давления впускного коллектора
0110
Цепь датчика температуры впуска
0115
Цепь датчика температуры охлаждающей жидкости
0120
Цепь датчика положения заслонки
0130
Цепь кислородного датчика
0170
Показания кислородного датчика в норме
0200
Цепь инжектора
0230
Цепь топливного насоса
0335
Цепь датчика положения коленвала
0352
Цепь 2, 3 цилиндров катушки зажигания
0443
Цепь электромагнитного клапана угольного бачка
0505
Цепь блока управления холостым ходом
0531
Цепь 1, 4 цилиндров катушки зажигания

0560
Превышение напряжение в системе

1530
Цепь пуска кондиционера
1604
Отказ компьютера
