1996-2006 Honda Partner, Orthia и Domani

Расположение и назначение предохранителей в автомобилях Honda Partner (1996-2006), Honda Orthia (1996-2002) и седан Honda Domani (1997–2000), оснащенные бензиновым двигателем 1.3 л. (D13B), 1.5 л. (D15B), 1.6 л. (D16A), 1.8 л. (B18B) или 2.0 л. (B20B)

Осторожно!

Не "ремонтировать” предохранители и не менять их на более мощные - опасность пожара! Кроме того, это может привести к серьезным повреждениям других компонентов электрооборудования.
Некоторые из приведенных в таблицах потребителей относятся только к определенным модификациям.
При наличии расхождений приоритетное значение всегда имеют данные, приведенные в расположенной на внутренней стороне крышки предохранителей наклейке.

Блок предохранителей в салоне

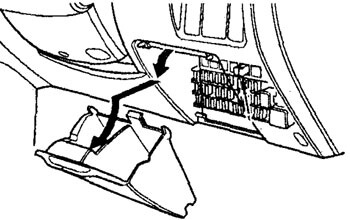

Расположение предохранителей в Хонда Партнер, Хонда Орхия и Хонда Домани

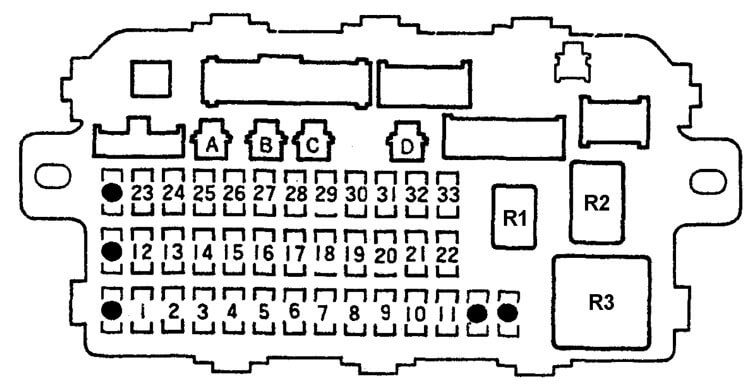

Схема блока предохранителей в салоне Хонда Партнер, Хонда Орхия и Хонда Домани

Список предохранителей в панели приборов
№	А	Назначение предохранителей
1	-	-
2	-	-
3	10	Задний стеклоочиститель, насос омывателя заднего стекла
4	10	Правая фара (дальний свет)
5	10	Левая фара (дальний свет), индикатор дальнего света фар
6	-	-
7	20	Orthia, Domani: Задний левый стеклоподъемник
8	20	Orthia, Domani: Задний правый стеклоподъемник
9	15	Domani, Partner: Катушка зажигания
10	20	Стеклоподъемник двери переднего пассажира
11	20	Стеклоподъемник двери водителя
12	7.5	Указатели поворота и аварийная сигнализация
13	15	Реле блока управления двигателем, блок управления системы пассивной безопасности, топливный насос
14	7.5	Orthia, Domani: Блок системы дистанционного управления центральным замком
15	7.5	Генератор, датчик скорости автомобиля, блок управления автоматической коробкой передач, блок системы контроля напряжения питания, индикатор повышенной температуры отработавших газов
16	7.5	Блок управления ABS (Domani, Orthia), реле обогревателя заднего стекла
17	7.5	Реле вентилятора отопителя, реле вентилятора радиатора системы охлаждения, блок управления кондиционером, блок управления электроприводом боковых зеркал заднего вида (Domani, Orthia)
18	-	-
19	7.5	Лампы заднего хода, блок управления блокировкой
20	-	-
21	10	Правая фара (ближний свет)
22	10	Левая фара (ближний свет)
23	10	Блок управления системы пассивной безопасности (VB)
24	7.5	Orthia, Domani: Реле открывания люка, реле закрывания люка
24	7.5	Partner: Реле стеклоподъемников
25	7.5	Комбинация приборов, клапан блокировки переключения, блок управления системы оповещения о превышении скорости (Domani, Orthia), индикаторы положения селектора (Partner)
26	20	Стеклоочиститель лобового стекла, насос омывателя лобового стекла, блок управления
27	10	Прикуриватель
28	10	Аудиосистема, блок навигационной системы (Domani, Orthia), GPS-приемник (Domani)
29	-	-
30	7.5	Подсветка панели приборов, блок управления
31	7.5	Блок управления двигателем, реле блока управления двигателем
32	7.5	Габаритный свет, лампы освещения номерного знака
33	7.5	Блок управления блокировкой, клапан блокировки ключа зажигания
Реле
R1	Обогрев заднего стекла
R2	Стеклоподъемники
R3	Указатели поворота и аварийная сигнализация

Блок предохранителей в моторном отсеке

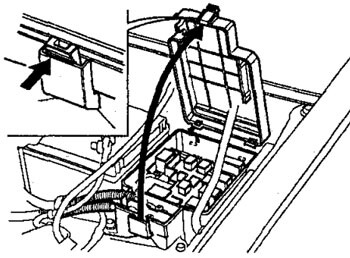

Блок предохранителей под капотом Хонда Партнер, Хонда Орхия и Хонда Домани

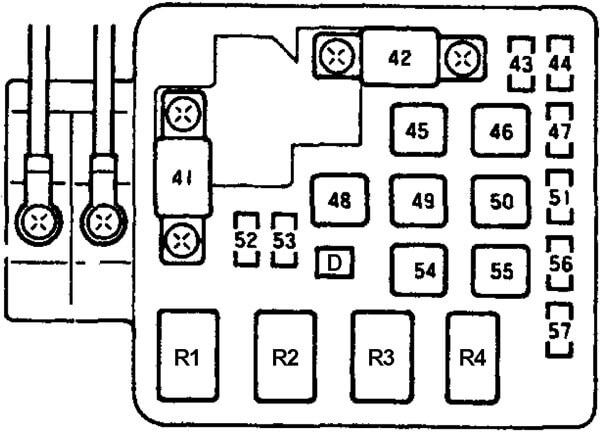

Схема блока предохранителей под капотом Хонда Партнер, Хонда Орхия и Хонда Домани

Список предохранителей под капотом
№	А	Назначение предохранителей
41	80	Главный предохранитель
42	40	Замок зажигания
43	7.5	Освещение салона, диагностический разъем
44	15	Реле блока управления двигателем
45	20	Orthia: Передние противотуманные фары
46	40	Стеклоподъемники
47	7.5	Аудиосистема, блок управления навигационной системы (Domani, Orthia), блок управления автоматической коробкой передач, блок управления двигателем
48	30	Переключатель управления освещением
49	-	-
50	30	Domani: Обогреватель заднего стекла
50	20	Orthia, Partner: Обогреватель заднего стекла
51	20	Блок управления центральным замком, люк (Domani, Orthia)
52	15	Звуковой сигнал, стоп-сигналы
53	10	Указатели поворота и аварийная сигнализация
54	40	Domani: Электропривод сидений
55	40	Вентилятор отопителя
56	20	Вентилятор конденсатора, реле электромагнитной муфты компрессора кондиционера
57	20	Вентилятор системы охлаждения
-
D	-	Диод
Реле
R1	Вентилятор конденсатора
R2	Муфта компрессора кондиционера
R3	Вентилятор радиатора системы охлаждения
R4	Вентилятор отопителя

Дополнительный блок предохранителей в моторном отсеке

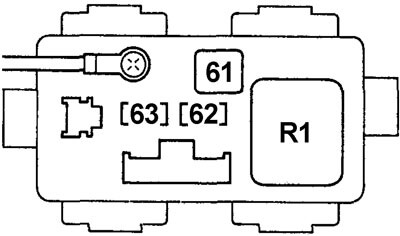

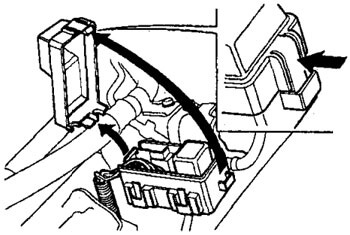

Предохранитель ABS в Хонда Партнер, Хонда Орхия и Хонда Домани

Список предохранителей под капотом
№	А	Назначение предохранителей
61	40	Насос ABS
62	7.5	Orthia: Блок управления ABS
62	20	Domani: Блок управления ABS
63	20	Orthia: Блок управления ABS
63	7.5	Domani: Блок управления ABS
Реле
R1	Насос ABS
