Схема предохранителей Honda Odyssey (RB3-RB4; 2008-2013)

Модельный год
1994-1999 (RA1-RA5)
1999-2003 (RA6-RA9)
2003-2008 (RB1-RB2)
2008-2013 (RB3-RB4)
2013-н.в. (RC1-RC2)
Схема предохранителей Honda Odyssey (RA1-RA5; 1994-1999) Схема предохранителей Honda Odyssey (RA6-RA9; 1999-2003) Схема предохранителей Honda Odyssey (RB1-RB2; 2003-2008) Схема предохранителей Honda Odyssey (RB3-RB4; 2008-2013) Предохранители Honda Odyssey (RC1-RC2; 2013-н.в.)

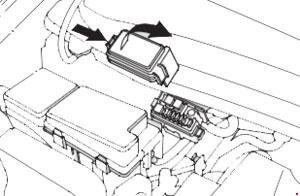

Блок предохранителей в моторном отсеке

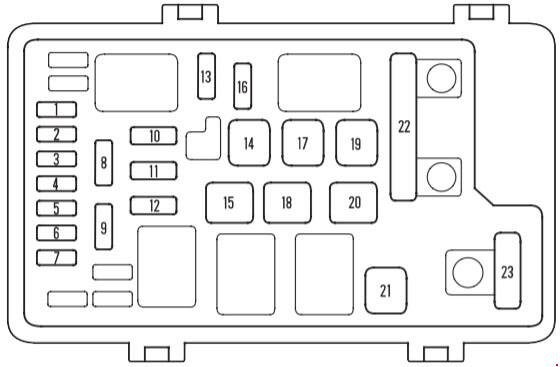

Схема предохранителей Honda Odyssey (RB3-RB4; 2008-2013)Схема предохранителей Honda Odyssey (RB3-RB4; 2008-2013)

А
Назначение
1 10 Левый ближний свет
2 30 Обогрев заднего стекла
3 10 Левый дальний свет
4 15 Габаритные огни
5 10 Правый ближний свет
6 10 Правый дальний свет
7 7,5 Задний ход
8 15 FI ECU, диагностический разъем
9 30 Вентилятор кондиционера
10 - Не используется
11 30 Вентилятор системы охлаждения
12 7,5 Электромагнитная муфта
13 20 Стоп-сигналы, звуковой сигнал
14 30 Обогрев заднего стекла
15 40 Задний ход
16 15
Аварийная сигнализация
17 30 VSA/ABS
18 30 VSA/ABS
19 30
Компьютер
20 40 Привод раскладных сидений
21 40 Отопитель
22 70 +B AS F/B (сдвижные двери)
120
Аккумулятор
23 50 +B IGI Main (зажигание)
40
50
Стеклоподъемники

Дополнительный блок предохранителей в моторном отсеке

Схема предохранителей Honda Odyssey (RB3-RB4; 2008-2013)Схема предохранителей Honda Odyssey (RB3-RB4; 2008-2013)

А
Назначение
1 - Не используется
2 40 Сдвижная дверь с левой стороны
3 40 Сдвижная дверь с правой стороны
4 40 Задняя дверь
5 20 Premium
6 20 AC инвертор
7 20 Передние противотуманные фары
8 10 ACM
9 20 Электропривод сидений
10 20 Электропривод сидений
11 7,5 Система развлечения задних пассажиров

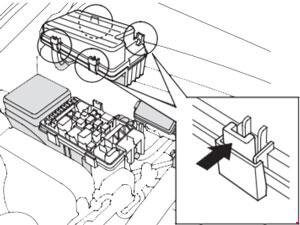

Блок предохранителей в салоне (с водительской стороны)

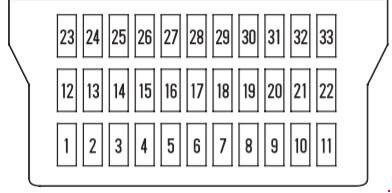

Схема предохранителей Honda Odyssey (RB3-RB4; 2008-2013)Схема предохранителей Honda Odyssey (RB3-RB4; 2008-2013)

А
Назначение
1 7,5 TPMS (модуль контроля давления в шинах)
2 15 Катушка зажигания
3 10 Дневные ходовые огни
4 15 LAF (датчик кислорода)
5 10 Радио
6 7,5 Освещение салона
7 7,5 Задний ход
8 - Не используется
9 15 Прикуриватель
10 7,5 OPDS
11 30 Стеклоочиститель
12 15
Задняя розетка (прикуриватель)
13 20 Доводчик левой сдвижной двери
14 20 Электропривод сидений
15 20 Электронная педаль (Pedal Position Adjustment)
16 20
Электропривод сидений
17 20 Доводчик задней двери
18 15 ACG
19 15
Топливный насос
20 10 Омыватель
21 7,5 Комбинация приборов
22 10 SRS
23 7,5
Блок управления двигателем (IGP)
24 20 Задний левый стеклоподъемник
25 20
Задний правый стеклоподъемник
26 20 Стеклоподъемник со стороны пассажира
27 20
Стеклоподъемник со стороны водителя
28 20 Люк
29
- Не используется
30
10 Система контроля машины на крутых подъемах (HAC)
31
15 SOL
32
10
Кондиционер
33
7,5 Система контроля машины на крутых подъемах (HAC)

Дополнительный блок предохранителей (со стороны водителя)

Схема предохранителей Honda Odyssey (RB3-RB4; 2008-2013)

А
Назначение
1 7,5 STS

Блок предохранителей в салоне (с пассажирской стороны)

Схема предохранителей Honda Odyssey (RB3-RB4; 2008-2013)Схема предохранителей Honda Odyssey (RB3-RB4; 2008-2013)

А
Назначение
1 30 Задний отопитель
2 - Не используется
3 15
Система управления электронной дроссельной заслонкой (DBW)
4 20 Центральный замок
5 -
Не используется
6 15
Обогрев сидений
7 7,5
Приборная панель
8 20
Доводчик правой сдвижной двери
5 -
Не используется

Схема предохранителей Honda Odyssey (RB3-RB4; 2008-2013)
