Схема предохранителей и реле Honda Prelude V (1997-2001)

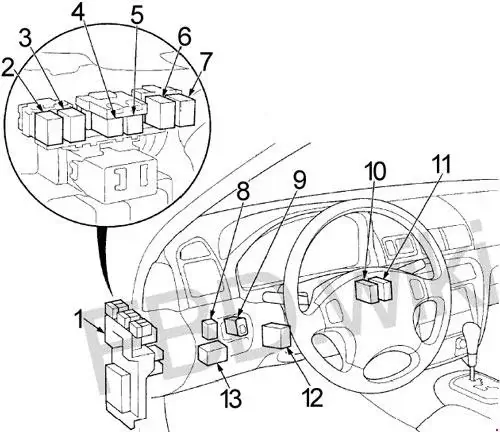

Салон

Схема предохранителей и реле Honda Prelude V (1997-2001)

  1. Блок предохранителей
  2. Реле подогрева сидений
  3. '99-'01: Реле центральногозамка
  4. Реле системы активного распределения крутящего момента (ATTS)
    Реле ламп заднего хода (автоматическая коробка передач)
  5. Реле ABS
  6. Реле звукового сигнала
  7. Реле розетки
    Реле стартера
  8. Блок управления подсветкой панели приборов
  9. Блок управления круиз-контролем
  10. Блок управления дневными ходовыми огнями
  11. Блок управления иммобилайзером
  12. Главное реле блока управления двигателем (PGM-FI Main)

Блок предохранителей в салоне

A Назначение
1 10 Реле системы активного распределения крутящего момента (ATTS)
2 7.5 Главное реле блока управления двигателем (PGM-FI Main), блок управления двигателем (ECM), стартер
3 -  -
4 10 Главное реле блока управления двигателем (PGM-FI Main), иммобилайзер
5 10 Аудио усилитель
6 15 Подогрев сидений
7 30 Люк
8 7.5 Дневные ходовые огни
9 7.5 ABS, обогрев зеркал, электропривод зеркал, подогрев сидений, реле отопителя, опциональный коннектор C982, система активного распределения крутящего момента (ATTS)
10 15 Габаритный свет, подсветка панели приборов, комбинация приборов, сигнализация
11 7.5 Реле обогрева заднего стекла
12 7.5 Дневные ходовые огни
13 15 Указатели поворота, аварийная сигнализация, лампы заднего хода, круиз-контроль, часы, комбинация приборов, блок кузовной электроники
14 15 Система зарядки, датчик скорости (VSS), блок управления автоматической коробкой передач (TCM), реле PGM-FI, иммобилайзер, блокировка селектора коробки передач (Interlock), комбинация приборов, сигнализация
15 20 Левый стеклоподъемник
16 20 Правый стеклоподъемник
17 30 Стеклоочиститель и омыватель
18 7.5 Аудиосистема, блокировка селектора коробки передач (Interlock), реле прикуривателя
19 -  -
20 -  -
21 7.5 Система активного распределения крутящего момента (ATTS)
22 10 '99-'01: Система бесключевого доступа
23 (FUEL PUMP Блок управления подушками безопасности (SRS)
24 10 Блок управления подушками безопасности (SRS)
Реле
R1 Аварийная сигнализация/указатели поворота
R2 Люк (закрытие)
R3 Отопитель
R4 Стеклоподъемники
R5 Люк (открытие)
R6 Обогрев заднего стекла

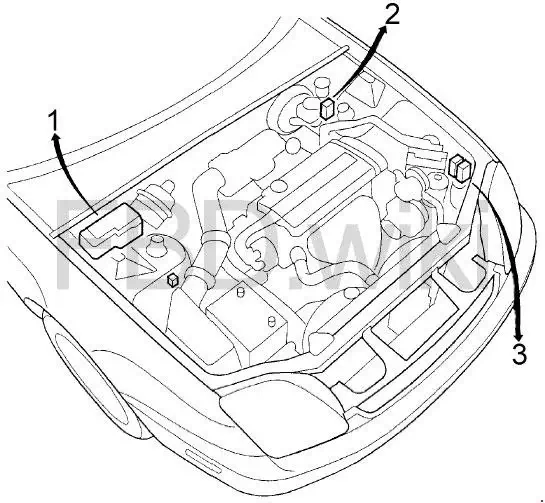

Моторный отсек

  1. Блок предохранителей
  2. Реле стеклоочистителя
  3. Реле вентилятора системы охлаждения
    Реле муфты компрессора кондиционера

Блок предохранителей в моторном отсеке

A Назначение
31 30 Реле насоса ABS
32 100 Главный предохранитель
33 50 Замок зажигания (BAT)
34 40 Обогрев заднего стекла
35 40 Отопитель
36 50 Блок предохранителей в салоне
37 40 Блок предохранителей в салоне, стеклоподъемники, люк
38 -  -
39 10 Аварийная сигнализация и указатели поворота
40 20 Реле ABS
41 15 Реле звукового сигнала, лампы стоп-сигнала, подсветка замка зажигания, блокировка селектора коробки передач
42 20 Габаритный свет, подсветка панели приборов/салона
43 7.5 Блок управления автоматической коробки передач, аудио усилитель, блок кузовной электроники, часы, реле PGM-FI, люк, иммобилайзер, противоугонная система
44 10 Центральный замок
45 20 Реле вентилятора кондиционера, реле муфты компрессора кондиционера
46 15 '97-'98: Освещение салона, освещение багажного отсека, реле розетки, диагностический разъем (DLC), подсветка в дверх
10 '99-'01: Освещение салона, освещение багажного отсека, реле розетки, диагностический разъем (DLC), подсветка в дверх, центральный замок
47 20 Вентилятор системы охлаждения
48 7.5 Блок управления ABS
49 -  -
50 20 Правая фара (ближний свет, дальний свет), дневные ходовые огни
51 20 Левая фара (ближний свет, дальний свет), индикатор дальнего света, дневные ходовые огни
Реле
R1 Вентилятор системы охлаждения
R2 Насос ABS
R3 Фары
R4 Переключатель освещения (Dimmer)

Блок предохранителей и реле Honda Prelude V (BB5-BB9; 1997, 1998, 1999, 2000, 2001)
