2009-2014 Hyundai Sonata YF и Hyundai i45
Схема и назначение предохранителей и реле в Hyundai Sonata и Hyundai i45 (поколение YF), оборудованные бензиновыми двигателями: 1.6 л. (G4FD), 2.0 л. (G4NA), 2.0 л. GDi (G4NC), или дизельным двигателем 1.7 л. CRDi (D4FD) / i45 (2009, 2010, 2011, 2012, 2013, 2014)
В этом автомобиле имеются 3 (или 4) панели предохранителей, одна из которых расположена на кронштейне панели на стороне водителя, другая - в моторном отсеке рядом с аккумуляторной батареей.
|
ОСТОРОЖНО
• Никогда не заменяйте предохранитель на предохранитель с другим номиналом. • Более высокая емкость предохранителя может стать причиной повреждения и возможного возгорания. • Никогда не устанавливайте провод или алюминиевую фольгу вместо соответствующего предохранителя, даже в качестве временной меры. Это может привести к сильному повреждению проводки и возможному возгоранию. |
Блок предохранителей в салоне

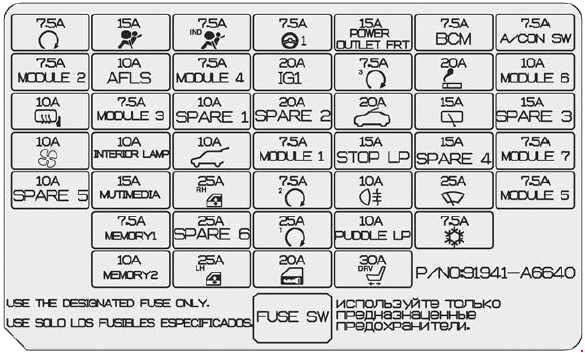

Под крышками панели предохранителей и реле имеется этикетка с названиями и характеристиками предохранителей и реле.
| № | Обозначение |
А |
Назначение предохранителя |
| 1 |
|
20 | Прикуриватель на консоли, задняя розетка питания |
| 2 | MODULE 1 | 7.5 | Переключатель спорт, режима, переключатель наружного зеркала с эл. приводом |
| 3 | MODULE 4 | 7.5 | Индикатор рычага переключения передач, многофункциональный диагностический разъем, электрохромное зеркало заднего вида, ЭБУ кондиционера, привод корректора фар (левая/правая сторона), датчик воды в топливном фильтре (D4FD) |
| 4 | MODULE 3 | 7.5 | Комбинация приборов, блок ВСМ, блок контроля давления в шинах, аудиосистема, блок предупреждения о непристегнутом ремне безопасности водителя/пассажира |
| 5 | POWER OUTLET | 15 | Передняя розетка питания |
| 6 |
|
10 | Наружное зеркало с электроприводом со стороны водителя/пассажира, ЭБУ кондиционера, ЭБУ |
| 7 |
|
25 | Блок реле ЮМ (реле датчика дождя), многофункциональный переключатель, коробка предохранителей и реле в моторном отсеке (реле 7), электродвигатель очистителя ветрового стекла |
| 8 |
|
7.5 | ЭБУ кондиционера, коробка предохранителей и реле в моторном отсеке (реле 4) |
| 9 |
|
25 | Электростеклоподъемник (левая сторона) |
| 10 |
|
10 | Крышка багажника, привод открывания камеры заднего вида |
| 11 |
|
30 | Электропривод водительского сиденья |
| 12 | MODULE2 | 7.5 | Модуль системы удержания в пределах полосы, блок реле ICМ (реле системы НАС), модуль электрического стояночного тормоза, модуль камеры заднего вида |
| 13 |
|
15 | Реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя, многофункциональный переключатель |
| 14 | STOP LP | 15 | Выключатель стоп-сигнала, блок реле ICM (реле НАС) |
| 15 |
|
25 | Электростеклоподъемник (правая сторона) |
| 16 |
|
7.5 | Блок управления эл. ключа, кнопка пуска и останова |
| 17 | MODULE 5 | 7.5 | Блок EMS (реле омывателя фар), блок ионизатора, панорамный верхний люк, преобразователь постоянного тока, блок DSL (реле ПТК), коробка предохранителей и реле в моторном отсеке (реле), модуль подогрева сиденья водителя/пассажира |
| 18 | IG1 | 20 | Коробка предохранителей и реле в моторном отсеке (предохранитель - F) |
| 19 | MODULE 6 | 10 | Переключатель наружного зеркала с электроприводом, аудиосистема, аудиовизуальное головное устройство с навигацией, цифровые часы, преобразователь постоянного тока |
| 20 |
|
7.5 | ЭБУ EPS |
| 21 |
|
20 | Реле блокировки/разблокировки двери, блок реле ICМ (реле «мертвого замка»), привод замка двери со стороны пассажира/водителя, привод крышки топливозаливной горловины, привод замка левой/правой двери |
| 22 | INTERIOR LAMP | 10 | Лампа перчаточного ящика, лампа подсветки левая/правая, узел плафона потолочной консоли, плафон освещения салона, лампа освещения багажника, датчик открытия двери |
| 23 | MULTI MEDIA | 15 | Аудиосистема, аудиовизуальное головное устройство с навигацией, преобразователь постоянного тока (аудиосистема) |
| 24 |
|
15 | ЭБУ SRS |
| 25 | MEMORY 1 | 7.5 | Ультразвуковой датчик охранной сигнализации |
| 26 |
|
7.5 | Комбинация приборов (индикатор подушек безопасности) |
| 27 |
|
7.5 | ЭБУ электронного ключа, ультразвуковой датчик охранной сигнализации |
| 28 | MEMORY 2 | 10 | Переключатель наружного зеркала с электроприводом, модуль контроля давления в шинах, ВСМ, датчик автоматического включения осветительных приборов, комбинация приборов, бортовая система самодиагностики, цифровые часы, ЭБУ кондиционера |
| 29 |
|
25 | ЭБУ электронного ключа |
| 30 |
|
7.5 | Без кнопки пуска: Коробка предохранителей и реле в моторном отсеке (реле) выключатель замка зажигания, переключатель диапазонов КПП С кнопкой пуска: ЭБУД/РСМ, переключатель диапазонов КПП |
| 31 |
|
20 | Панорамный верхний люк |
| 32 | BCM | 7.5 | ВСМ, ЭБУ электронного ключа |
| 33 | A/CON SW | 7.5 | ЭБУ кондиционера |
| 34 | AFLS | 10 | ЭБУ адаптивной системы коррекции фар |
| 35 | MODULE 7 | 7.5 | ВСМ, ЭБУ электронного ключа |
| 36 |
|
10 | Задний противотуманный фонарь |
| 37 | PUDDLE LAMP | 10 | Наружное зеркало с электроприводом со стороны водителя/пассажира |

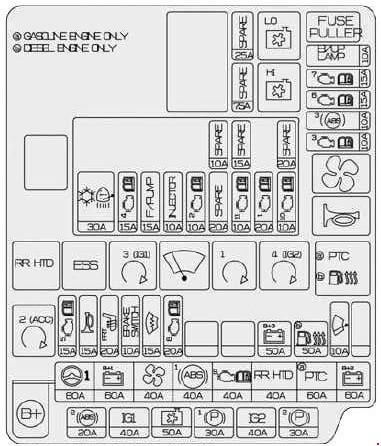

Блок предохранителей в моторном отсеке
| № | Обозначение |
А |
Назначение предохранителя |
| 1 |
|
80 | ЭБУ EPS |
| 2 |
|
60 | Распределительная коробка панели приборов (IPS 0 (4СН), IPS 1 (4СН), IPS 2 (2СН), предохранители - F13/F14/F19/F20/F21 /F26/ F36) |
| 3 |
|
60 | Блок управления ESC, многофункциональный диагностический разъем |
| 4 |
|
40 | РЕЛЕ 4 (реле вентилятора) |
| 5 |
|
60 | Распределительная коробка l/P (IPS 3 (4СН), IPS 4 (4СН), предохранитель - F2/F7/F9/F15) |
| 6 | PTC HTR | 60 | РЕЛЕ 12 (бензин, реле ПТК) |
| 7 |
|
50 | РЕЛЕ 1 (реле вентилятора охлаждения (низк.)), реле 2 (реле вентилятора охлаждения (выс.)) |
| 8 |
|
20 | Блок управления ESC, многофункциональный диагностический разъем |
| 9 | IG2 | 40 | РЕЛЕ 9 (пусковое реле), переключатель зажигания (без кнопки пуск), реле 6 (реле PDM 4 (IG2), с пусковой кнопкой) |
| 10 | IG1 | 40 | Без кнопки пуска: переключатель зажигания, С пусковой кнопкой: РЕЛЕ 8 (реле PDM 2 (АСС))/реле 10 (реле PDM 3 (IG1)) |
| 11 |
|
15 | Блок реле ЮМ (реле обогревателя ветрового стекла) |
| 12 |
|
50 | Распределительная коробка l/Р (устройство прерывания тока утечки, предохранитель - F18/F25/F30/F34/F38) |
| 13 | BRAKE SW | 10 | ЭБУ электронного ключа, реле стоп-сигнала |
| 14 |
|
30 | Модуль электрического стояночного тормоза |
| 15 |
|
30 | Модуль электрического стояночного тормоза |
| 16 |
|
20 | D4FD и АКПП: ТСМ |
| 17 |
|
15 | G4NA/G4NC: РСМ (АКПП), ЭБУД (МКПП) |
| 18 |
|
20 | Модуль подогрева сиденья водителя/пассажира |
| 19 | PTC HTR | 50 | РЕЛЕ 12 (реле топливного фильтра) |
| 20 |
|
10 | РСМ/ЭБУД |
| 21 |
|
15 | РЕЛЕ 5 (реле звукового сигнала), блок реле ICM (реле сирены охранной сигнализации) |
| 22 |
|
15 | АКПП - БУТ (D4FD), переключатель диапазонов КПП |
| 23 |
|
15 | РЕЛЕ 9 (D4FD, реле стартера), ЭБУД/РСМ |
| 24 |
|
10 | Блок управления ESC, многофункциональный диагностический разъем |
| 25 |
|
10 | ЭБУД/РСМ, датчик расхода воздуха, выключатель стоп-сигнала |
| 26 | B/UP LP | 10 | МКПП - выключатель фонарей заднего хода, АКПП - задний комбинированный фонарь (внутр.) левый/правый, блок задней шторки, аудиовизуальное головное устройство с навигацией, электрохромное зеркало, блок управления IPS |
| 27 |
|
20 | G4FD/D4FD : ЭБУД G4NA/G4NC: РСМ (АКПП), ЭБУД (МКПП) |
| 28 | IGN COIL | 20 | G4NA : Катушка зажигания №1/2/3/4, конденсатор |
| 29 |
|
10 | G4FD: Датчик кислорода (верхн./нижн.), электромагнитный клапана системы впуска с изменяемой геометрией, электромагнитный клапан управления продувкой адсорбера G4NA/G4NC: Датчик кислорода (верхн./нижн.), электромагнитного клапана системы впуска с изменяемой геометрией, электромагнитный клапан управления продувкой адсорбера D4FD: Датчик положения распред. вала, электромагнитный клапан обводной магистрали охлаждения отработавших газов, дизельный блок (реле накаливания) |
| 30 |
|
10 | G4FD: регулятор масла 1/2, датчик уровня масла, коробка предохранителей и реле в моторном отсеке (реле 1) G4NA/G4NC: Регулятор масла 1/2, датчик положения распред. вала (впуск/выпуск), коробка предохранителей и реле в моторном отсеке (реле 1) D4FD: Коробка предохранителей и реле в моторном отсеке (реле 1), дизельный блок (реле отопителя с ПТК 1), датчик кислорода, электромагнитный клапан управления турбонагнетателем с изменяемой геометрией |
| 31 |
|
10 | G4FD: ЭБУД G4NA: Реле топливного насоса G4NC: Реле топливного насоса, РСМ (АКПП), ЭБУД (МКПП) D4FD: датчик уровня масла, регулятор давления топлива |
| 32 | INJECTOR | 10 | G4NA - Инжектор №1/2/3/4 |
| 33 |
|
15 | G4NA/G4NC: РСМ (АКПП), ЭБУД (МКПП) |
| 34 | F/PUMP | 15 | Блок EMS (реле топливного насоса) |
| 35 |
|
30 | Блок EMS (реле омывателя фар) |
| 36 |
|
30 | Блок EMS |
| Реле | |||
| 37 |
|
Реле вентилятора охлаждения, низкая скорость | |
| 38 |
|
Реле вентилятора охлаждения, высокая скорость | |
| 39 | ESS | Реле ESS | |
| 40 |
|
Реле вентилятора | |
| 41 |
|
Реле сирены | |
| 42 |
|
Реле PDM 4 (IG2) | |
| 43 |
|
Реле переднего стеклоочистителя | |
| 44 |
|
Реле PDM 2 (АСС) | |
| 45 |
|
Реле стартера | |
| 46 |
|
Реле PDM 3 (IG1) | |
| 47 | RR HTD | Реле задн. обогр. | |
| 48 | PTC | Нагреватель с ПТК (бензиновый двигатель) | |
| 48 |
|
Топливный фильтр (дизельный двигатель) | |
Дополнительный блок предохранителей в моторном отсеке (дизельные двигатели)
| № | А |
Назначение предохранителя |
|
|
80 | Реле свечей накаливания |
| PTC 1 | 50 | Реле ПТК 1 |
| PTC 2 | 50 | Реле ПТК 2 |
| PTC 3 | 50 | Реле ПТК 3 |
