2023-2025 Jetour T2 и Jetour Traveller
Назначение и расположение предохранителей и реле в Джетур Т2 / Jetour T2 и Jetour Traveller, оборудованные бензиновым двигателем 1.5 л. турбо (SQRG4J15) или 2.0 л. турбо (SQRG4J20) (2023, 2024, 2025)

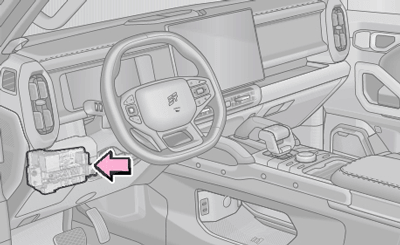

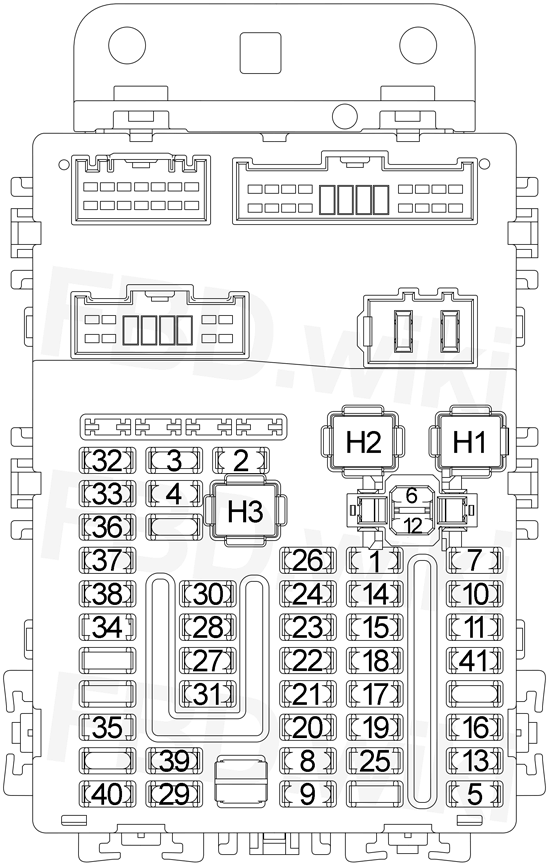

Блок предохранителей в салоне
Блок расположен под панелью приборов.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Реле заднего стеклоочистителя |
| 2 | 10 | Обогрев зеркал заднего вида |
| 3 | 30 | Обогрев заднего стекла |
| 4 | 25 | Инвертор 220 В |
| 5 | 15 | - |
| 6 | 20 | Автоматическая система помощи при парковке (APA), подсветка для ног водителя/переднего пассажира |
| 7 | 5 | Автоматическая система помощи при парковке (APA), ETC |
| 8 | 7.5 | Вентиляция сиденья водителя и сиденья переднего пассажира |
| 9 | 10 | Система отопления и кондиционирования, USB разъем на приборной панели, генератор отрицательных ионов, ультрафиолетовый излучатель, датчик PM2,5 |
| 10 | 7.5 | Амбиентная подсветка, контроллер окружающего света, задние микроволновые радары, задние радары предупреждения о столкновении, система мониторинга слепых зон (BSD), подсветка для ног водителя/переднего пассажира |
| 11 | 15 | Аудиосистема / мультимедийная система |
| 12 | 7.5 | - |
| 13 | 20 | Потолочная панель управления, освещение салона |
| 14 | 7.5 | Диагностический интерфейс, IOV, система глонасс, телематическая коробка |
| 15 | 7.5 | Блок управления автоматической коробкой передач (7DCT) |
| 16 | 10 | Модуль Bluetooth, подсветка логотипа низкой конфигурации |
| 17 | 10 | Комбинация приборов, центральный дисплей |
| 18 | 10 | - |
| 19 | 7.5 | Датчик дождя, блок управления кузовной электроникой (BCM), электронный дифференциал с ограниченным скольжением, система управления крутящим моментом, домен кузова, многофункциональная камера, автоматическая система помощи при парковке (APA) |
| 20 | 7.5 | Датчик угла |
| 21 | 7.5 | Диагностический интерфейс, IOV, система глонасс, телематическая коробка |
| 22 | 10 | Головное устройство для коммуникации, датчик уровня тормозной жидкости, переключатель давления масла, предупреждение о непристегнутом ремне безопасности водителя/переднего пассажира |
| 23 | 7.5 | Электроусилитель руля (EPS) |
| 24 | 10 | Электронное переключение передач, дисплей передач, переключатель режима движения, передние радары брода, переключатель нагрева сидений второго ряда |
| 25 | 10 | Блок предохранителей и реле моторного отсека |
| 26 | 5 | Контроллер подушек безопасности |
| 27 | 10 | Палатка на крыше |
| 28 | 10 | Блок управления кузовной электроникой (BCM) |
| 29 | 10 | Передний USB |
| 30 | 15 | Беспроводная зарядка, переднее резервное питание (передняя розетка) |
| 31 | 15 | - |
| 32 | 15 | - |
| 33 | 15 | - |
| 34 | 7.5 | - |
| 35 | 7.5 | Спиральный кабель, вибрация рулевого колеса, обогрев рулевого колеса |
| 36 | 7.5 | Инвертор 220 В, ETC, аудиосистема / мультимедийная система, внутреннее зеркало заднего вида |
| 37 | 10 | - |
| 38 | 7.5 | - |
| 39 | 10 | - |
| 40 | 7.5 | Задний резервное питание |
| 41 | 10 | Беспроводная зарядка |
| Силовые предохранители | ||
| H1 | - | - |
| H2 | 20 | Дверь багажного отделения с электроприводом |
| H3 | 30 | Сиденье водителя с электроприводом, сиденье переднего пассажира с электроприводом |
| Реле | ||
| R1 | - | |
| R2 | Задний стеклоочиститель | |
| R3 | Обогрев заднего стекла и зеркал заднего вида | |
| R4 | Зажигание (ACC1) | |
| R5 | Зажигание (ACC2) | |
| R6 | - | |
| R7 | Зажигание (IGN) | |

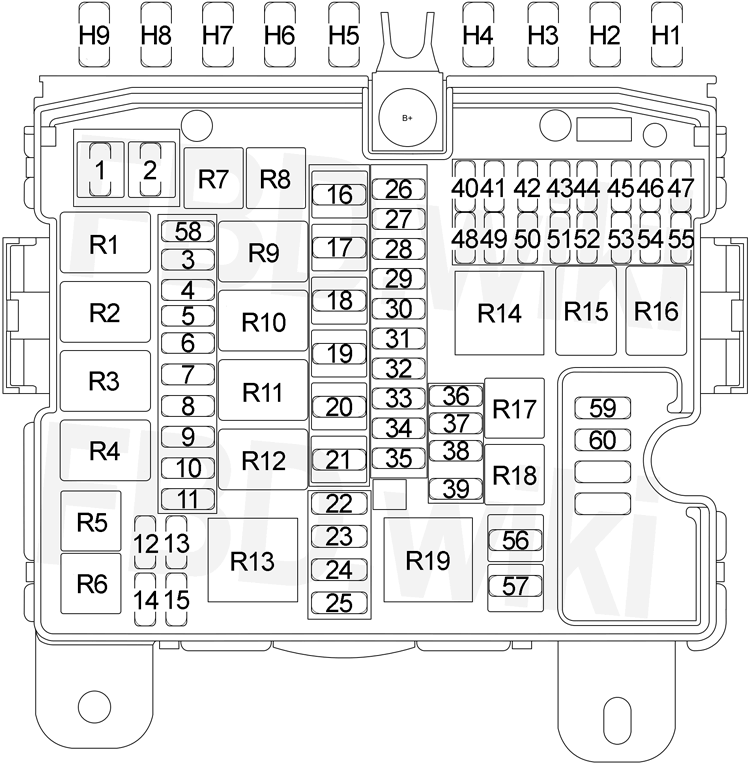

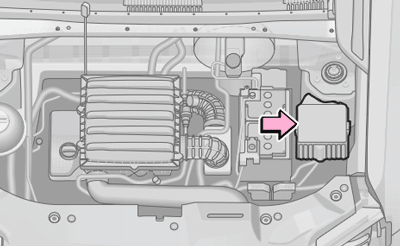

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 40 | Блок управления электронным усилителем руля (ESP) |
| 2 | 60 | Блок управления автоматической коробкой передач (7DCT) |
| 3 | 5 | Блок управления электронным усилителем руля (ESP) |
| 4 | 5 | Переключатель тормоза |
| 5 | 10 | Блок управления двигателем (ECU), блок управления коробкой передач (TCU) |
| 6 | - | - |
| 7 | 7.5 | Модуль переднего радара (FRM), передние микроволновые радары |
| 8 | - | - |
| 9 | 7.5 | Энергосберегающий источник питания |
| 10 | 10 | Правый дальний свет |
| 11 | 10 | Левый дальний свет |
| 12 | 7.5 | Подсветка салона, освещение салона |
| 13 | 10 | Правый ближний свет, корректор света фар |
| 14 | 10 | Левый ближний свет, корректор света фар |
| 15 | - | - |
| 16 | - | - |
| 17 | 60 | Вентилятор системы охлаждения двигателя |
| 18 | - | - |
| 19 | 30 | Реле отопителя |
| 20 | 40 | Блок управления электронным усилителем руля (ESP) |
| 21 | 30 | Реле стартера |
| 22 | 30 | Защиты от заедания окон (передний левый стеклоподъемник, задний правый стеклоподъемник) |
| 23 | 30 | Защиты от заедания окон (передний правый стеклоподъемник, задний левый стеклоподъемник) |
| 24 | 20 | Система управления крутящим моментом |
| 25 | 20 | Дифференциал с ограниченным скольжением |
| 26 | 25 | Заднее резервное питание (задняя розетка) |
| 27 | 15 | Электронный вакуумный насос |
| 28 | 15 | Топливный насос |
| 29 | 5 | Переключатель тормоза |
| 30 | 10 | Компрессор кондиционера |
| 31 | 25 | Блок управления кузовной электроникой (источник питания системы) |
| 32 | 15 | Подогрев сидений |
| 33 | 25 | Центральный замок, электропривод зеркал заднего вида, багажное отделение |
| 34 | 10 | Главное реле (блок управления двигателем), фары, реле отопителя |
| 35 | 30 | Освещение |
| 36 | 15 | Звуковой сигнал |
| 37 | 5 | Катушка реле |
| 38 | 15 | Обогрев рулевого колеса |
| 39 | 5 | Обратная связь |
| 40 | 25 | Блокировка рулевой колонки, омыватель лобового стекла, омыватель заднего стекла, крышка топливного бака |
| 41 | - | - |
| 42 | 30 | Аудиоусилитель |
| 43 | 30 | Блок управления освещением, указатели поворота, |
| 44 | 5 | Электрический стояночный тормоз (EPB), блок управления автоматической коробкой передач (7DCT), передний угловой микроволновый радар |
| 45 | - | - |
| 46 | 20 | Правый контроллер домена |
| 47 | 30 | Передний стеклоочиститель |
| 48 | 15 | Блок управления двигателем (ECU) |
| 49 | 15 | Катушки зажигания, переключатель тормоза, датчик частоты вращения двигателя, датчик давления наддува, датчик давления десорбции, датчик давления/температуры на входе, датчик детонации |
| 50 | 10 | Кислородный датчик |
| 51 | 10 | Клапан управления сбросом давления, переменный масляный насос, нагреватель вентиляции картера, электронный термостат |
| 52 | 15 | Клапан изменения фаз газораспределения (впускной), клапан изменения фаз газораспределения (выпускной), запорный клапан топливных паров |
| 53 | 10 | Водяной насос, вентилятор системы охлаждения двигателя |
| 54 | - | - |
| 55 | - | - |
| 56 | - | - |
| 57 | - | - |
| 58 | - | - |
| 59 | 30 | Обогрев лобового стекла |
| 60 | 30 | Обогрев лобового стекла |
| 61 | 30 | Контроллер RV (внешние освещение автомобиля) |
| Силовые предохранители | ||
| H1 | - | - |
| H2 | 80 | Электронный усилитель руля (ESP) |
| H3 | - | - |
| H4 | - | - |
| H5 | 150 | Генератор |
| H6 | - | - |
| H7 | 80 | Блок предохранителей и реле приборной панели |
| H8 | 100 | Блок предохранителей и реле приборной панели |
| H9 | - | - |
| Реле | ||
| R1 | - | |
| R2 | Главное реле (блок управления двигателем) | |
| R3 | Дальний свет | |
| R4 | Ближний свет | |
| R5 | Обогрев лобового стекла | |
| R6 | Обогрев лобового стекла | |
| R7 | Отопитель | |
| R8 | Звуковой сигнал | |
| R9 | Заднее резервное питание | |
| R10 | - | |
| R11 | Стартер | |
| R12 | Состояние приводной цепи двигателя | |
| R13 | - | |
| R14 | - | |
| R15 | Вакуумный насос | |
| R16 | - | |
| R17 | Топливный насос | |
| R18 | Компрессор кондиционера | |
| R19 | Отопитель | |
