1996-2006 Kia Sportage 1 - предохранители
Расположение и назначение предохранителей в Киа Спортейдж 1 (в кузове NB). Оборудованный бензиновым двигателем: 2.0 л. FE, 2.0 л. FE DOHC или с дизельным двигателем 2.0 л. RF, 2.2 л. (1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006)

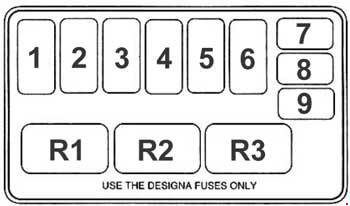

Блок предохранителей в моторном отсеке (1993-1999)
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 30 | Бензиновые двигатели: Топливный насос, система впрыска топлива Дизельные двигатели: Блок управления свечами накаливания |
| 2 | - | Не используется |
| 3 | 80 | Генератор |
| 4 | 60 | Блок управления таймером, выключатель открывания двери задка, стоп сигнал, подъемник антенны, аудиосистема, часы, генератор |
| 5 | - | Не используется |
| 6 | 40 | Стеклоподъемники, люк, реле обогревателя заднего стекла |
| 7 | - | Не используется |
| 8 | 30 | Система ABS |
| 9 | 30 | Система кондиционирования воздуха |
| Реле | ||
| R1 | Бензиновые двигатели: Реле электронного блока управления двигателем | |
| R2 | Бензиновые двигатели: Реле стартера | |
| R3 | Бензиновые двигатели: Реле топливного насоса | |

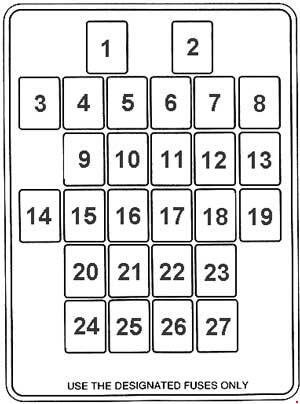

Блок предохранителей в салоне (1993-1999)
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 10 | Бензиновые двигатели: датчик кислорода |
| 2 | - | Не используется |
| 3 | ||
| 4 | 10 | Освещение салона, освещение багажника |
| 5 | 10 | Звуковой сигнал |
| 6 | 15 | Аварийная сигнализация, указатели поворота |
| 7 | 20 | Фары, подрулевой переключатель |
| 8 | 10 | Запасной предохранитель |
| 9 | 20 | Обогреватель, система кондиционирования |
| 10 | 20 | Передний стеклоочиститель и омыватель, стеклоподъемники, реле ABS |
| 11 | 10 | Задний стеклоочиститель и омыватель, люк, система кондиционирования |
| 12 | 10 | - |
| 12 | 15 | Люк |
| 13 | 15 | Запасной предохранитель |
| 14 | 30 | Запасной предохранитель |
| 15 | 10 | Бензиновые двигатели: Система управления двигателем |
| 16 | 15 | Фонарь заднего хода |
| 17 | 15 | Измерительные приборы, контрольная лампа системы управления двигателем, обогреватель заднего стекла |
| 18 | 15 | Бензиновые двигатели: Система управления двигателем Дизельные двигатели: Блок управления свечами накаливания |
| 19 | 20 | Запасной предохранитель |
| 20 | 15 | Противотуманные фары |
| 21 | 10 | Индикатор освещения, задние фонари, лампа освещения номерного знака, TCU, часы, аудиосистема, габаритные фонари |
| 22 | 30 | Центральный замок |
| 23 | 15 | Аудиосистема, антенна, стоп-сигналы |
| 24 | 30 | Электрические стеклоподъемники |
| 25 | 20 | Обогреватель заднего стекла |
| 26 | 15 | Люк |
| 27 | 20 | Аудиосистема, электропривод зеркал, часы, прикуриватель |

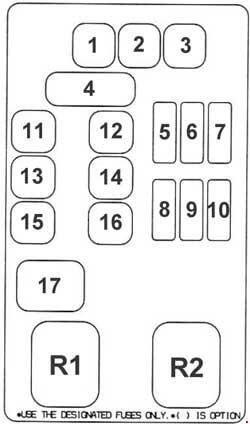

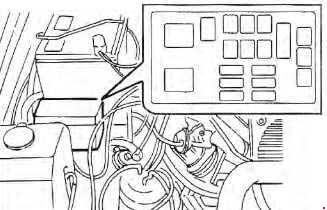

Блок предохранителей в моторном отсеке (2000-2004)
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 30 | Фары |
| 2 | 40 | Стоп-сигналы, подсветка номерного знака, освещение салона, аварийная сигнализация |
| 3 | 40 | Зажигание |
| 4 | 15 | Освещение салона, комбинация приборов, аудиосистема |
| 5 | 30 | ABS |
| 6 | 10 | Система управления двигателем |
| 7 | 15 | Топливный насос, инжектор, главное реле, реле топливного насоса |
| 8 | 10 | Датчик кислорода |
| 9 | 10 | Датчик кислорода |
| 10 | 10 | Топливный насос, диагностический разъем |
| 11 | 30 60 |
Инжектор |
| 12 | 40 | Кондиционер |
| 13 | 40 | Стоп-сигналы, подсветка номерного знака, освещение салона, аварийная сигнализация |
| 14 | 30 | ABS |
| 15 | 30 | Зажигание |
| 16 | 30 | Электрические стеклоподъемники |
| 17 | 80 | Главный предохранитель |
| Реле |
||
| R1 | Главное реле | |
| R2 | Реле топливного насоса | |

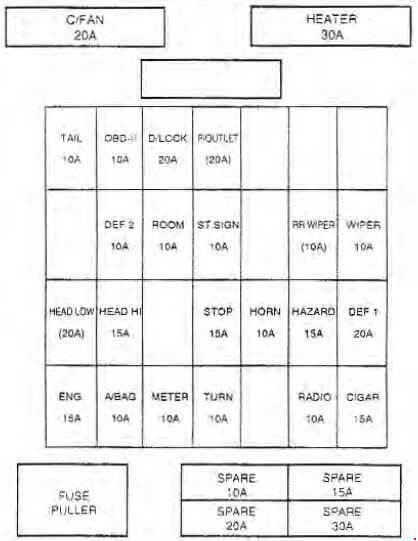

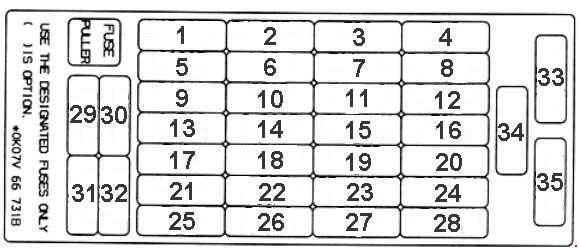

Блок предохранителей в салоне (2000-2004)
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Диагностический разъем |
| 1 | 10 | Обогрев зеркал |
| 2 | 20 | Ближний свет фар |
| 2 | 20 | Обогрев заднего стекла |
| 3 | 15 | Противотуманные фары |
| 4 | 10 | Задние фонари |
| 4 | 25 | TNS |
| 5 | 10 | Подушки безопасности |
| 5 | 15 | Прикуриватель |
| 6 | 15 | Дальний свет фар |
| 6 | 10 | Звуковой сигнал |
| 7 | 10 | Антиобледенитель |
| 7 | 10 | Габаритные/парковочные огни, подсветка радио |
| 8 | 10 | Система управления двигателем |
| 8 | 20 | Розетка |
| 9 | 10 | Комбинация приборов |
| 9 | 10 | Радио |
| 10 | 15 | Стоп-сигналы |
| 11 | 10 | Освещение салона, освещение багажника |
| 11 | 10 | Габаритные/парковочные огни, подсветка радио |
| 12 | 20 30 |
Центральный замок |
| 13 | 10 | Указатели поворота |
| 13 | 10 | Подушки безопасности |
| 14 | 15 | Стоп-сигналы |
| 14 | 15 | Люк |
| 15 | 10 | Боковые указатели поворота |
| 16 | 20 | Розетка |
| 16 | 10 | Система управления двигателем |
| 17 | 20 | Система управления двигателем |
| 18 | 10 | Звуковой сигнал |
| 18 | 15 | Аварийная сигнализация |
| 19 | 15 | Передний стеклоочиститель |
| 20 | - | Не используется |
| 21 | 10 | Радио |
| 21 | 10 | Комбинация приборов |
| 22 | 15 | Аварийная сигнализация |
| 22 | 30 | Задний обогрев стекла |
| 23 | 10 | Задний стеклоочиститель |
| 24 | 15 | Ближний свет фар |
| 25 | 15 | Прикуриватель |
| 25 | 10 | Указатели поворота |
| 26 | 20 | Антиобледенитель |
| 26 | 15 | T.G.O. |
| 27 | 10 | Передний стеклоочиститель |
| 27 | 10 | Освещение салона, освещение багажника |
| 28 | 15 | Дальний свет фар |
| 29 | 20 | Запасной |
| 30 | 10 | Запасной |
| 31 | 30 | Запасной |
| 32 | 15 | Запасной |
| 33 | 20 | Вентилятор системы охлаждения |
| 34 | - | Не используется |
| 35 | 30 | Обогреватель |
