Схема предохранителей и реле Range Rover Classic (1987-1991)


Схема предохранителей и реле Range Rover Classic (1987-1991)

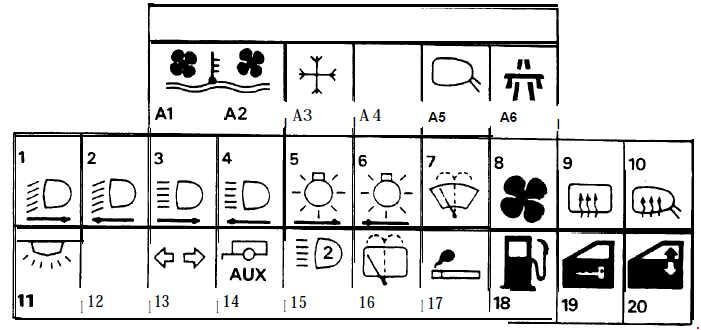

А
Назначение
1
7.5
Правый ближний свет, омыватель фар
2
7.5
Левый ближний свет
3
7.5
Правый дальний свет
4
7.5
Левый дальний свет
5
5
Правые габаритные огни, освещение приборов
6
5
Левые габаритные огни, освещение радиоприемника
7
15
Передний стеклоочиститель и омыватель
8
20
Отопитель/кондиционер
9
25
Обогрев заднего стекла
10
3
Обогрев зеркал
11
15
Радио, часы, звуковой сигнал, выключатель аварийной сигнализации, замок зажигания, звуковое предупреждение, подрулевой переключатель, освещение салона, подкапотная лампа
12
-
Не используется
13
15
Стоп-сигнал, лампы заднего хода, контрольная лампа низкого уровня охлаждающей жидкости, комбинация приборов, указатели поворота, лампа "Check", контрольная лампа низкого уровня масла, датчик скорости, контрольная лампа низкого уровня жидкости в бачке омывателя, блок управления освещением салона
14
15
Питание прицепа
15
15
Дополнительные фары
16
10
Задний стеклоочиститель и омыватель
17
20
Передний прикуриватель, задний прикуриватель, лампы подсветки селектора
18
10
Топливный насос
19
10
Центральный замок
20
25
Стеклоподъемники
Дополнительный блок предохранителей
A1
20
Вентилятор кондиционера
A2
20
Вентилятор кондиционера
A3
5
Муфта компрессора кондиционера
A4
-
Не используется
A5
3
Электрозеркала
A6
7.5
Круиз-контроль


Блок предохранителей под передним левым сиденьем

Схема предохранителей и реле Range Rover Classic (1987-1991)



А
Назначение
B1
30
Электрорегулировка спинки переднего левого сидения
B2
30
Электрорегулировка переднего левого сидения
B3
-
Не используется
B4
-
Не используется
B5
30
Электрорегулировка спинки переднего правого сидения
B6
30
Электрорегулировка переднего правого сидения

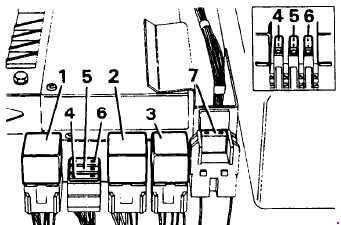

Предохранители и реле системы ABS

Схема предохранителей и реле Range Rover Classic (1987-1991)

А
Назначение
4
5
Реле гидравлического насоса
5
5
Выключатель стоп-сигнала, диагностический разъем, блок управления
6
25
Реле клапана ABS
7
30
Реле гидравлического насоса
Реле
1
Реле лампы ABS
2
Реле клапана ABS
3
Реле гидравлического насоса

Реле

Схема предохранителей и реле Range Rover Classic (1987-1991)Схема предохранителей и реле Range Rover Classic (1987-1991)Схема предохранителей и реле Range Rover Classic (1987-1991)Схема предохранителей и реле Range Rover Classic (1987-1991)

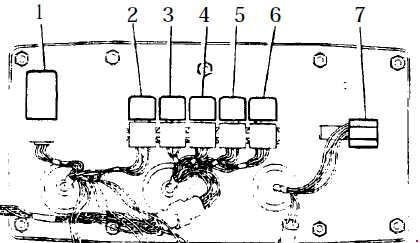

Назначение
1
Таймер омывателя фар
2
Реле обогрева заднего стекла
3
Реле стартера
4
Реле муфты компрессора кондиционера
5
Реле вентилятора кондиционера
6
Реле отопителя
7
Stowage position

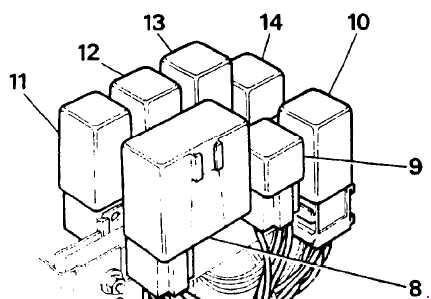

8
Реле заднего стеклоочистителя
9
Разгрузочное реле
10
Реле переднего стеклоочистителя
11
Реле указателей поворота и аварийной сигнализации
12
Voltage Sensitive Switch
13
Реле задержки освещения салона
14
Реле дополнительных фар

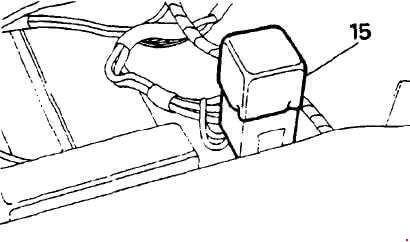

Расположено под передним левым сиденьем
15
Реле электрорегулировки сиденья

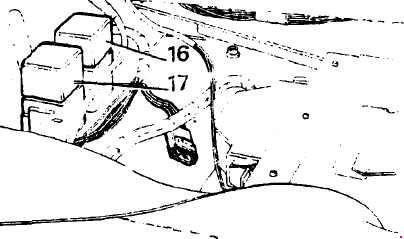

16
Главное реле
17
Реле топливного насоса
