1979-1996 ЛуАЗ-969М "Волынянка"

Схемы электрооборудования ЛуАЗ-969М (Волынянка) оборудованный карбюраторным бензиновым двигателем МеМЗ-969А, рабочим объемом 1.2 л. (1198 см3), мощностью 40 л.с. (1979-1996)

Год выпуска ЛуАЗ 969М

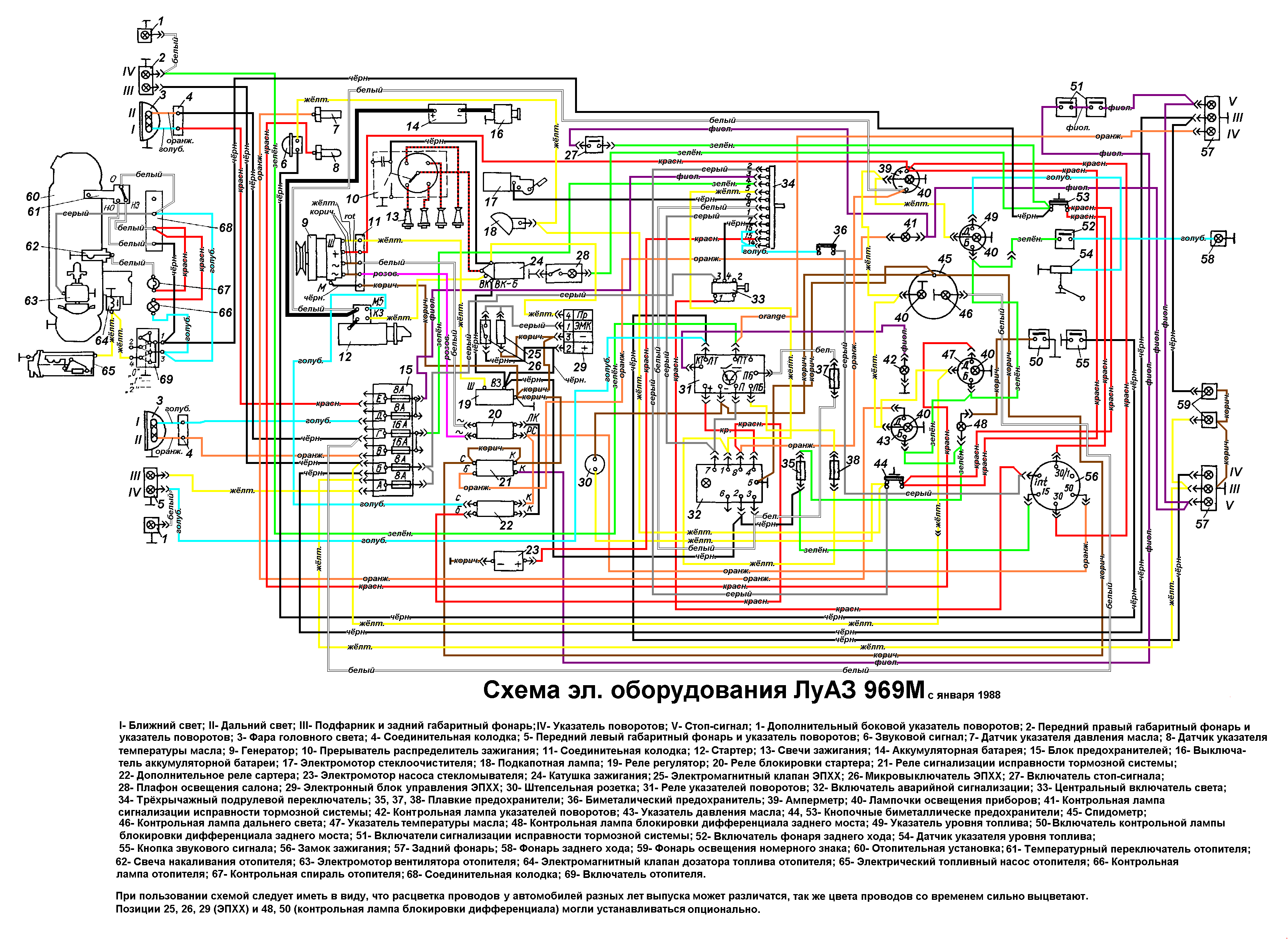

Cхема электрооборудования ЛуАЗ-969М (с января 1988 до 1996)

Электросхема ЛуАЗ-969М (1988-1996)

Следует иметь в виду, что расцветка проводов у автомобилей разных лет выпуска может различаться. Так же расцветка проводов со временем сильно выцветает.

  1. Ближний свет;
  2. Дальний свет;
  3. Подфарники и задние габаритные фонари;
  4. Указатель поворотов;
  5. Стоп-сигнал;
  1. Дополнительный боковой указатель поворотов;
  2. Передний правый габаритный фонарь и указатель поворотов;
  3. Фара головного света;
  4. Соединительная колодка;
  5. Передний левый габаритный фонарь и указатель поворотов;
  6. Звуковой сигнал;
  7. Датчик указателя давления масла;
  8. Датчик указателя температуры масла;
  9. Генератор;
  10. Прерыватель распределитель зажигания;
  11. Соединительная колодка;
  12. Стартер;
  13. Свечи зажигания;
  14. Аккумуляторная батарея;
  15. Блок предохранителей;
  16. Выключатель аккумуляторной батареи;
  17. Электромотор стеклоочистителя;
  18. Подкапотная лампа;
  19. Реле регулятор;
  20. Реле блокировки стартера;
  21. Реле сигнализации исправности тормозной системы;
  22. Дополнительное реле стартера;
  23. Электромотор насоса стекломывателя;
  24. Катушка зажигания;
  25. Электромагнитный клапан ЭПХХ;
  26. Микровыключатель ЭПХХ;
  27. Включатель стоп-сигнала;
  28. Плафон освещения салона;
  29. Электронный блок управления ЭПХХ;
  30. Штепсельная розетка;
  31. Реле указателей поворотов;
  32. Включатель аварийной сигнализации;
  33. Центральный включатель света;
  34. Трёхрычажный подрулевой переключатель;
  35. Плавкие предохранители;
  36. Биметалический предохранитель;
  37. Плавкие предохранители;
  38. Плавкие предохранители;
  39. Амперметр;
  40. Лампочки освещения приборов;
  41. Контрольная лампа сигнализации исправности тормозной системы;
  42. Контрольная лампа указателей поворотов;
  43. Указатель давления масла;
  44. Кнопочные биметаллические предохранители;
  45. Спидометр;
  46. Контрольная лампа дальнего света;
  47. Указатель температуры масла;
  48. Контрольная лампа блокировки дифференциала заднего моста;
  49. Указатель уровня топлива;
  50. Включатель контрольной лампы блокировки дифференциала заднего моста;
  51. Включатели сигнализации исправности тормозной системы;
  52. Включатель фонаря заднего хода;
  53. Кнопочные биметаллические предохранители;
  54. Датчик указателя уровня топлива;
  55. Кнопка звукового сигнала;
  56. Замок зажигания;
  57. Задний фонарь;
  58. Фонарь заднего хода;
  59. Фонарь освещения номерного знака;
  60. Отопительная установка;
  61. Температурный переключатель отопителя;
  62. Свеча накаливания отопителя;
  63. Электромотор вентилятора отопителя;
  64. Электромагнитный клапан дозатора топлива отопителя;
  65. Электрический топливный насос отопителя;
  66. Контрольная лампа отопителя;
  67. Контрольная спираль отопителя;
  68. Соединительная колодка;
  69. Включатель отопителя.

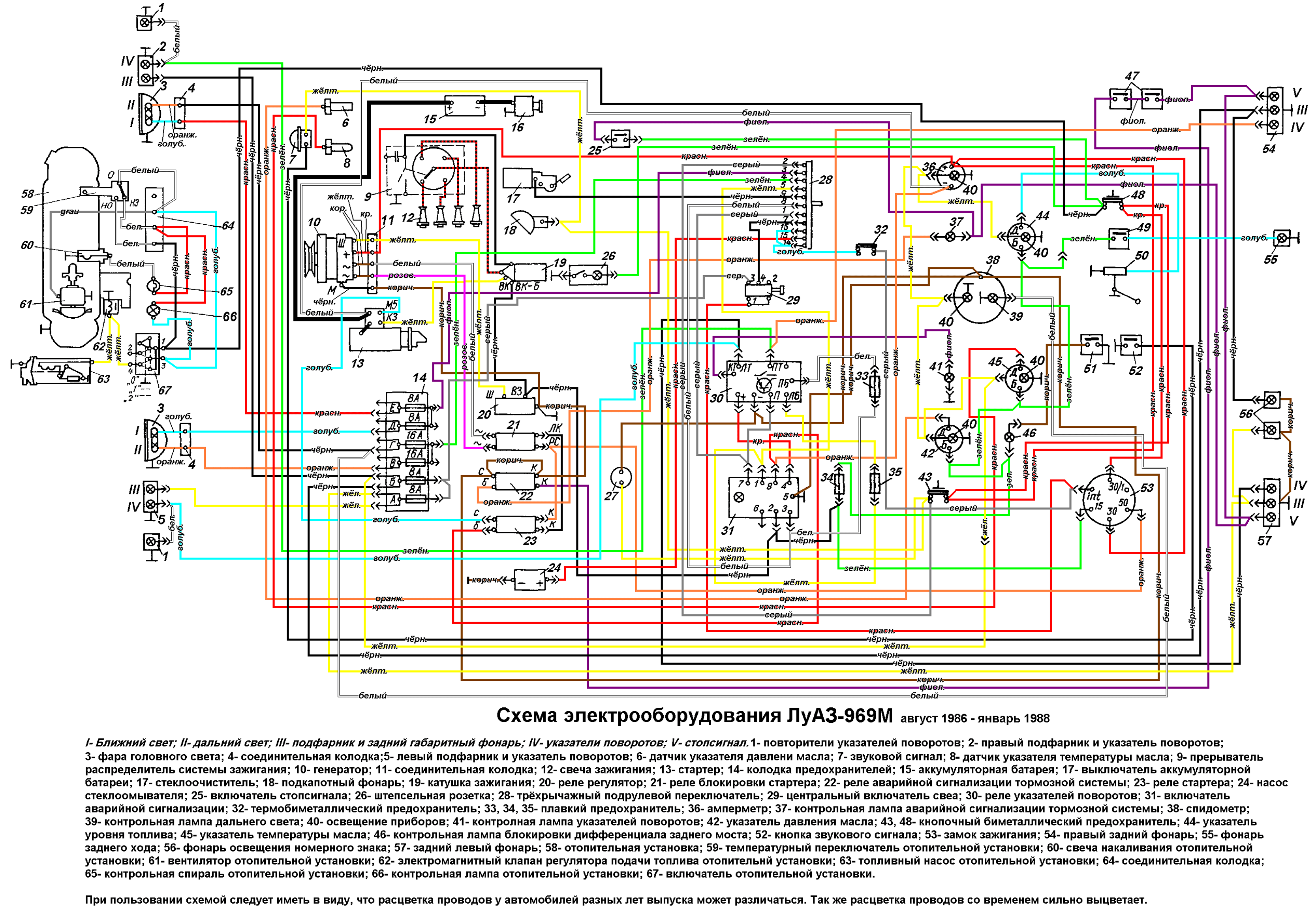

Cхема электрооборудования ЛуАЗ-969М (с августа 1986 до января 1988)

Электросхема ЛуАЗ-969М (1986-1988)

Следует иметь в виду, что расцветка проводов у автомобилей разных лет выпуска может различаться. Так же расцветка проводов со временем сильно выцветает.

  1. Ближний свет;
  2. Дальний свет;
  3. Подфарники и задние габаритные фонари;
  4. Указатель поворотов;
  5. Стоп-сигнал;
  1. Повторители указателей поворотов;
  2. Правый подфарник и указатель поворотов;
  3. Фара головного света;
  4. Соединительная колодка;
  5. Левый подфарник и указатель поворотов;
  6. Датчик указателя давления масла;
  7. Звуковой сигнал;
  8. Датчик указателя температуры масла;
  9. Прерыватель распределитель системы зажигания;
  10. Генератор;
  11. Соединительная колодка;
  12. Свеча зажигания;
  13. Стартер;
  14. Колодка предохранителей;
  15. Аккумуляторная батарея;
  16. Выключатель аккумуляторной батареи;
  17. Стеклоочиститель;
  18. Подкапотный фонарь;
  19. Катушка зажигания;
  20. Реле регулятор;
  21. Реле блокировки стартера;
  22. Реле аварийной сигнализации тормозной системы;
  23. Реле стартера;
  24. Насос стеклоомывателя;
  25. Включатель стоп-сигнала;
  26. Плафон освещения салона;
  27. Штепсельная розетка;
  28. Трёхрычажный подрулевой переключатель;
  29. Центральный включатель света;
  30. Реле указателей поворотов;
  31. Включатель аварийной сигнализации;
  32. Термобиметаллический предохранитель;
  33. Плавкий предохранитель;
  34. Плавкий предохранитель;
  35. Плавкий предохранитель;
  36. Амперметр;
  37. Контрольная лампа аварийной сигнализации тормозной системы;
  38. Спидометр;
  39. Контрольная лампа дальнего света;
  40. Освещение приборов;
  41. Контрольная лампа указателей поворотов;
  42. Указатель давления масла;
  43. Кнопочный биметаллический предохранитель;
  44. Указатель уровня топлива;
  45. Указатель температуры масла;
  46. Контрольная лампа блокировки дифференциала заднего моста;
  47. Включатели сигнализации исправности тормозной системы;
  48. Кнопочный биметаллический предохранитель;
  49. Выключатель фонаря заднего хода;
  50. Датчик указателя уровня топлива;
  51. Включатель контрольной лампы блокировки дифференциала заднего моста;
  52. Кнопка звукового сигнала;
  53. Замок зажигания;
  54. Правый задний фонарь;
  55. Фонарь заднего хода;
  56. Фонарь освещения номерного знака;
  57. Задний левый фонарь;
  58. Отопительная установка;
  59. Температурный переключатель отопительной установки;
  60. Свеча накаливания отопительной установки;
  61. Вентилятор отопительной установки;
  62. Электромагнитный клапан регулятора подачи топлива отопительной установки;
  63. Топливный насос отопительной установки;
  64. Соединительная колодка;
  65. Контрольная спираль отопительной установки;
  66. Контрольная лампа отопительной установки;
  67. Включатель отопительной установки.

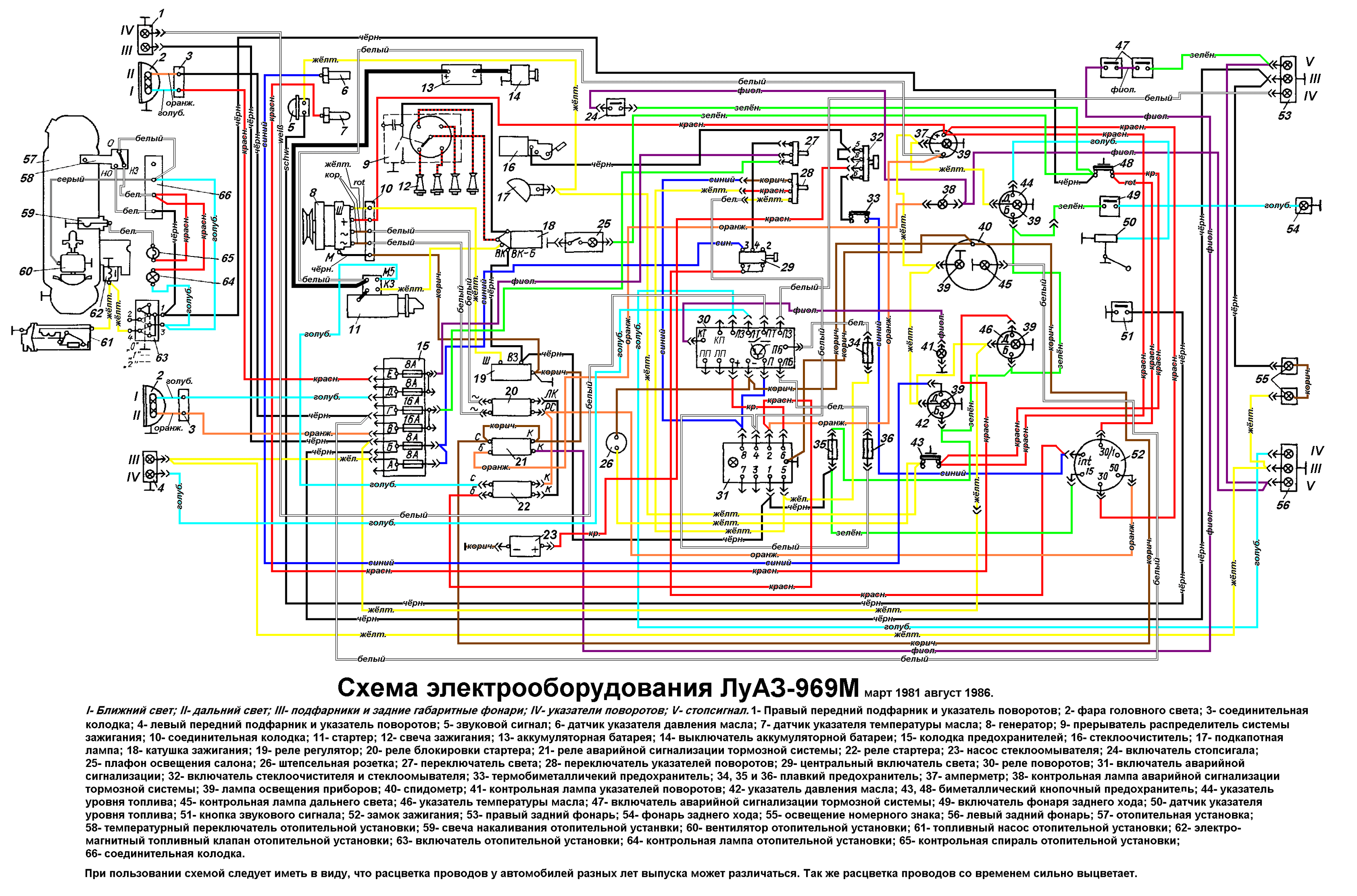

Cхема электрооборудования ЛуАЗ-969М (с марта 1981 до августа 1986)

Электросхема ЛуАЗ-969М (1981-1986)

Следует иметь в виду, что расцветка проводов у автомобилей разных лет выпуска может различаться. Так же расцветка проводов со временем сильно выцветает.

  1. Ближний свет;
  2. Дальний свет;
  3. Подфарники и задние габаритные фонари;
  4. Указатель поворотов;
  5. Стоп-сигнал;
  1. Правый передний подфарник и указатель поворотов;
  2. Фара головного света;
  3. Соединительная колодка;
  4. Левый передний подфарник и указатель поворотов;
  5. Звуковой сигнал;
  6. Датчик указателя давления масла;
  7. Датчик указателя температуры масла;
  8. Генератор;
  9. Прерыватель распределитель системы зажигания;
  10. Соединительная колодка;
  11. Стартер;
  12. Свеча зажигания;
  13. Аккумуляторная батарея;
  14. Выключатель аккумуляторной батареи;
  15. Колодка предохранителей;
  16. Стеклоочиститель;
  17. Подкапотная лампа;
  18. Катушка зажигания;
  19. Реле регулятор;
  20. Реле блокировки стартера;
  21. Реле аварийной сигнализации тормозной системы;
  22. Реле стартера;
  23. Насос стеклоомывателя;
  24. Включатель стоп-сигнала;
  25. Плафон освещения салона;
  26. Штепсельная розетка;
  27. Переключатель света;
  28. Переключатель указателей поворотов;
  29. Центральный включатель света;
  30. Реле поворотов;
  31. Включатель аварийной сигнализации;
  32. Включатель стеклоочистителя и стеклоомывателя;
  33. Термобиметалличекий предохранитель;
  34. Плавкий предохранитель;
  35. Плавкий предохранитель;
  36. Плавкий предохранитель;
  37. Амперметр;
  38. Контрольная лампа аварийной сигнализации тормозной системы;
  39. Лампа освещения приборов;
  40. Спидометр;
  41. Контрольная лампа указателей поворотов;
  42. Указатель давления масла; 43, 48-
  43. Биметаллический кнопочный предохранитель;
  44. Указатель уровня топлива;
  45. Контрольная лампа дальнего света;
  46. Указатель температуры масла;
  47. Включатель аварийной сигнализации тормозной системы;
  48. Биметаллический кнопочный предохранитель;
  49. Включатель фонаря заднего хода;
  50. Датчик указателя уровня топлива;
  51. Кнопка звукового сигнала;
  52. Замок зажигания;
  53. Правый задний фонарь;
  54. Фонарь заднего хода;
  55. Освещение номерного знака;
  56. Левый задний фонарь;
  57. Отопительная установка;
  58. Температурный переключатель отопительной установки;
  59. Свеча накаливания отопительной установки;
  60. Вентилятор отопительной установки;
  61. Топливный насос отопительной установки;
  62. Электромагнитный топливный клапан отопительной установки;
  63. Включатель отопительной установки;
  64. Контрольная лампа отопительной установки;
  65. Контрольная спираль отопительной установки;
  66. Соединительная колодка.

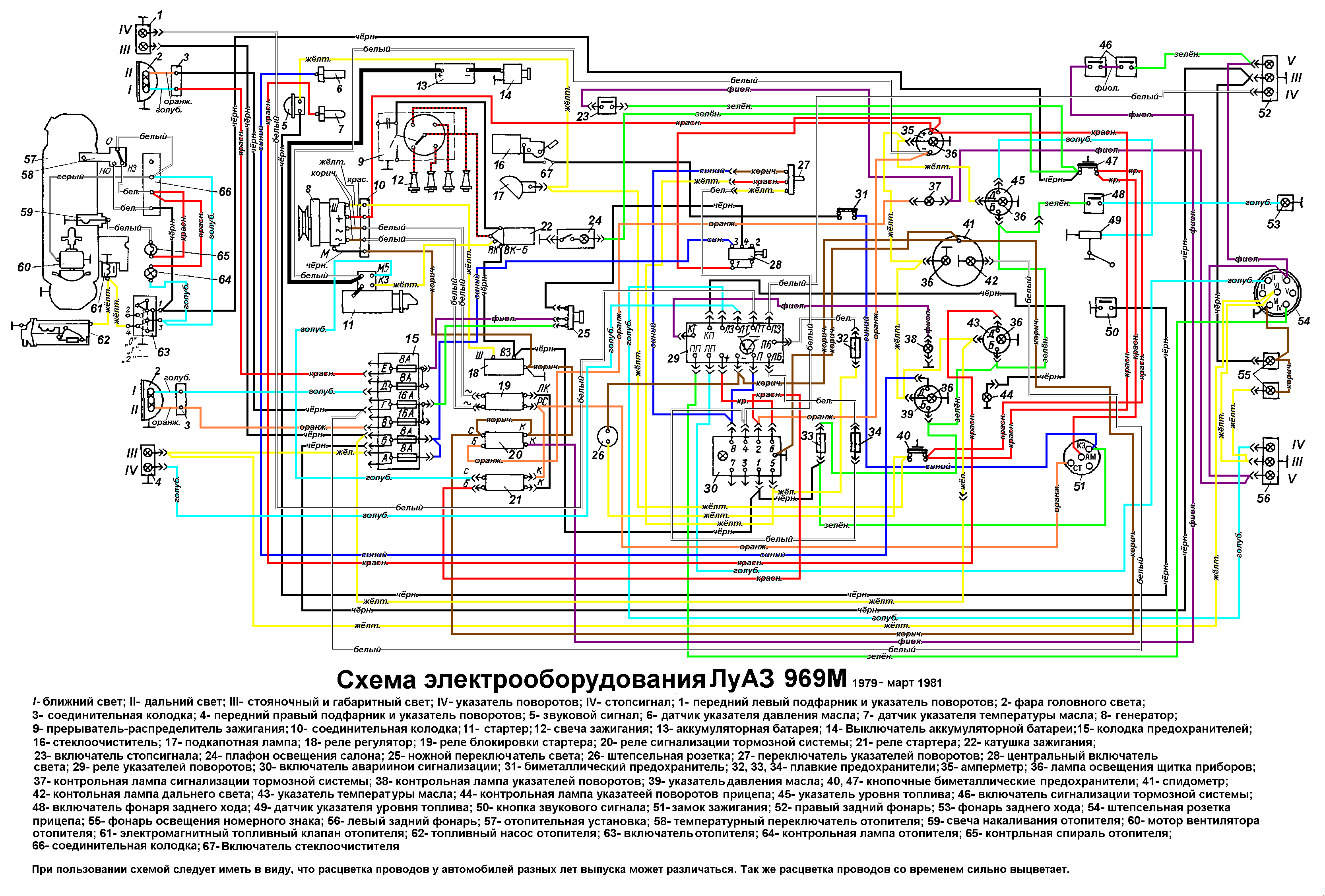

Cхема электрооборудования ЛуАЗ-969М (1979 до марта 1981)

Электросхема ЛуАЗ-969М (1979-1981)

Следует иметь в виду, что расцветка проводов у автомобилей разных лет выпуска может различаться. Так же расцветка проводов со временем сильно выцветает.

  1. Ближний свет;
  2. Дальний свет;
  3. Стояночный и габаритный свет;
  4. Указатель поворотов;
  5. Стоп-сигнал;
  1. Передний левый подфарник и указатель поворотов;
  2. Фара головного света;
  3. Соединительная колодка;
  4. Передний правый подфарник и указатель поворотов;
  5. Звуковой сигнал;
  6. Датчик указателя давления масла;
  7. Датчик указателя температуры масла;
  8. Генератор;
  9. Прерыватель-распределитель зажигания;
  10. Соединительная колодка;
  11. Стартер;
  12. Свеча зажигания;
  13. Аккумуляторная батарея;
  14. Выключатель аккумуляторной батареи;
  15. Колодка предохранителей;
  16. Стеклоочиститель;
  17. Подкапотная лампа;
  18. Реле регулятор;
  19. Реле блокировки стартера;
  20. Реле сигнализации тормозной системы;
  21. Реле стартера;
  22. Катушка зажигания;
  23. Включатель стоп-сигнала;
  24. Плафон освещения салона;
  25. Ножной переключатель света;
  26. Штепсельная розетка;
  27. Переключатель указателей поворотов;
  28. Центральный включатель света;
  29. Реле указателей поворотов;
  30. Включатель аварийной сигнализации;
  31. Биметаллический предохранитель;
  32. Плавкий предохранитель;
  33. Плавкий предохранитель;
  34. Плавкий предохранитель;
  35. Амперметр;
  36. Лампа освещения щитка приборов;
  37. Контрольная лампа сигнализации тормозной системы;
  38. Контрольная лампа указателей поворотов;
  39. Указатель давления масла;
  40. Кнопочный биметаллический предохранитель;
  41. Спидометр;
  42. Контрольная лампа дальнего света;
  43. Указатель температуры масла;
  44. Контрольная лампа указателей поворотов прицепа;
  45. Указатель уровня топлива;
  46. Включатель сигнализации тормозной системы;
  47. Кнопочный биметаллический предохранитель;
  48. Включатель фонаря заднего хода;
  49. Датчик указателя уровня топлива;
  50. Кнопка звукового сигнала;
  51. Замок зажигания;
  52. Правый задний фонарь;
  53. Фонарь заднего хода;
  54. Штепсельная розетка прицепа;
  55. Фонарь освещения номерного знака;
  56. Левый задний фонарь;
  57. Отопительная установка;
  58. Температурный переключатель отопителя;
  59. Свеча накаливания отопителя;
  60. Мотор вентилятора отопителя;
  61. Электромагнитный топливный клапан отопителя;
  62. Топливный насос отопителя;
  63. Включатель отопителя;
  64. Контрольная лампа отопителя;
  65. Контрольная спираль отопителя;
  66. Соединительная колодка;
  67. Включатель стеклоочистителя
