1971-1979 ЛуАЗ 969 и ЛуАЗ 969А "Волынь"

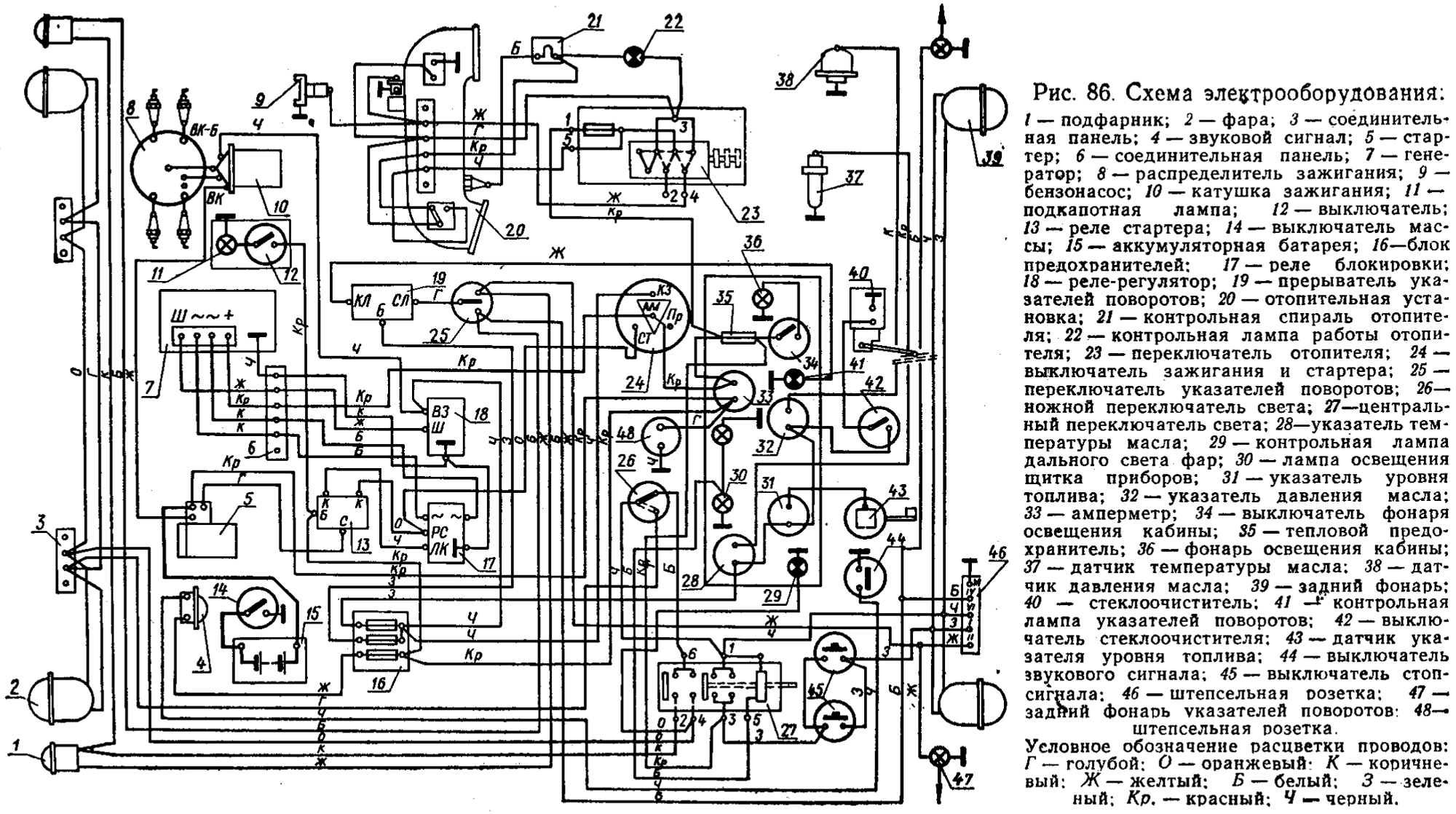

Схема электрооборудования ЛуАЗ-969А (1975-1979)

Условное обозначение расцветки проводов:
      Г — голубой;
      О — оранжевый;
      К — коричневый;
      Ж — желтый;
      Б — белый;
      3 — зеленый;
      Кр. — красный;
      Ч — черный.

1. Подфарник;
2. Фара;
3. Соединительная панель;
4. Звуковой сигнал;
5. Стартер;
6. Соединительная панель;
7. Генератор;
8. Распределитель зажигания;
9. Бензонасос;
10. Катушка зажигания;
11. Подкапотная лампа;
12. Выключатель;
13. Реле стартера;
14. Выключатель массы;
15. Аккумуляторная батарея;
16. Блок предохранителей;
17. Реле блокировки;
18. Реле-регулятор;
19. Прерыватель указателей поворотов;
20. Отопительная установка;
21. Контрольная спираль отопителя;
22. Контрольная лампа работы отопителя;
23. Переключатель отопителя;
24. Выключатель зажигания и стартера;
25. Переключатель указателей поворотов;
26. Ножной переключатель света;
27. Центральный переключатель света;
28. Указатель температуры масла;
29. Контрольная лампа дальнего света фар;
30. Лампа освещения щитка приборов;
31. Указатель уровня топлива;
32. Указатель давления масла;
33. Амперметр;
34. Выключатель фонаря освещения кабины;
35. Тепловой предохранитель;
36. Фонарь освещения кабины;
37. Датчик температуры масла;
38. Датчик давления масла;
39. Задний фонарь;
40. Стеклоочиститель;
41. Контрольная лампа указателей поворотов;
42. Выключатель стеклоочистителя;
43. Датчик указателя уровня топлива;
44. Выключатель звукового сигнала;
45. Выключатель стоп-сигнала;
46. Штепсельная розетка;
47. Задний фонарь указателей поворотов:
48. Штепсельная розетка.

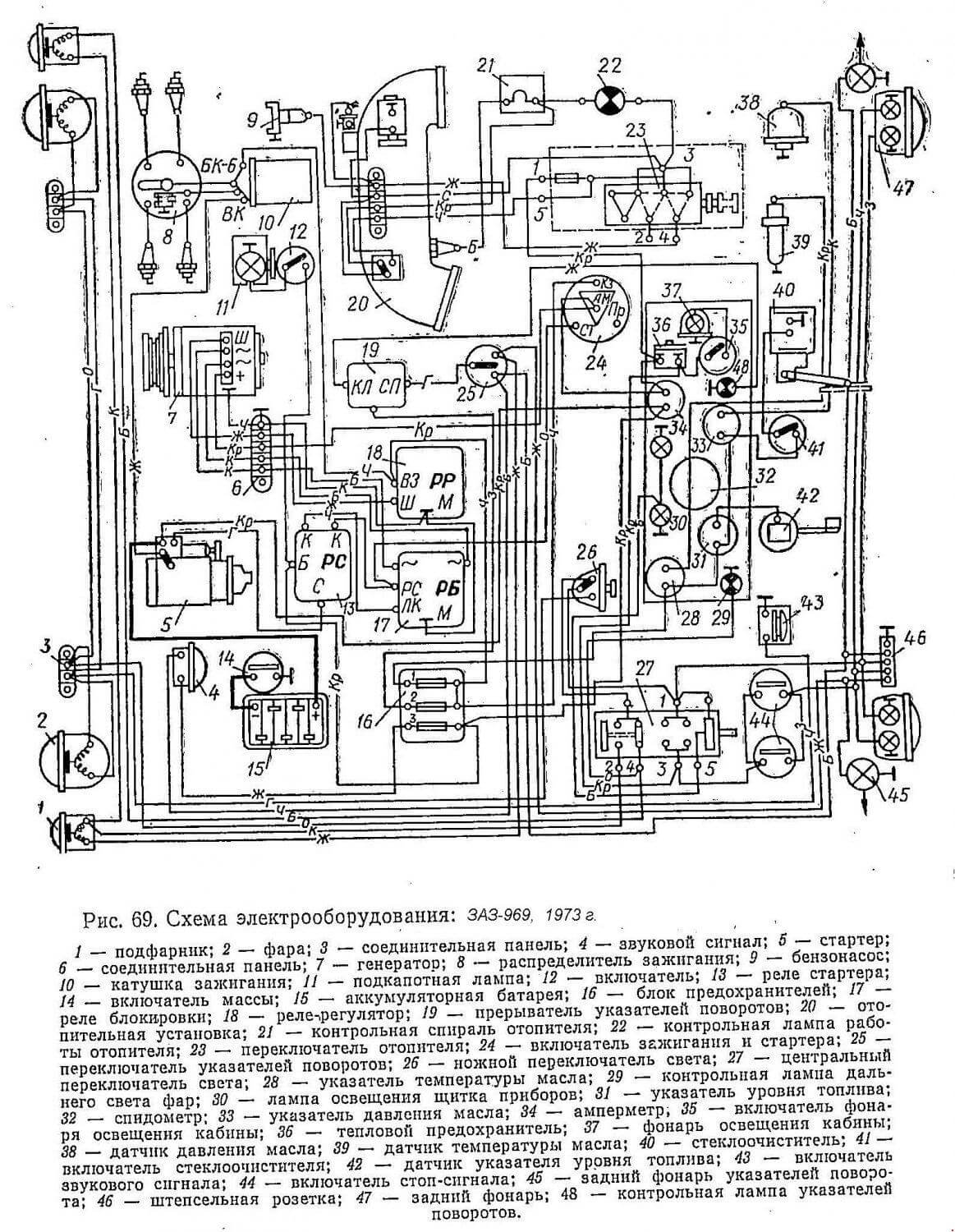

Схема электрооборудования ЛуАЗ-969 (1971-1975)

1. Подфарник;
2. Фара;
3. Соединительная панель;
4. Звуковой сигнал;
5. Стартер;
6. Соединительная панель;
7. Генератор;
8. Распределитель зажигания;
9. Бензонасос;
10. Катушка зажигания;
11. Подкапотная лампа;
12. Включатель;
13. Реле стартера;
14. Включатель массы;
15. Аккумуляторная батарея;
16. Блок предохранителей;
17. Реле блокировки;
18. Реле-регулятор;
19. Прерыватель указателей поворотов;
20. Отопительная установка;
21. Контрольная спираль отопителя;
22. Контрольная лампа работы отопителя;
23. Переключатель отопителя;
24. Включатель зажигания и стартера;
25. Переключатель указателей поворотов;
26. Ножной переключатель света;
27. Центральный переключатель света;
28. Указатель температуры масла;
29. Контрольная лампа дальнего света фар;
30. Лампа освещения щитка приборов;
31. Указатель уровня топлива;
32. Спидометр;
33. Указатель давления масла;
34. Амперметр;
35. Включатель фонаря освещения кабины;
36. Тепловой предохранитель;
37. Фонарь освещения кабины;
38. Датчик давления масла;
39. Датчик температуры масла;
40. Стеклоочиститель;
41. Включатель стеклоочистителя;
42. Датчик указателя уровня топлива;
43. Включатель звукового сигнала;
44. Включатель стоп-сигнала;
45. Задний фонарь указателей поворота;
46. Штепсельная розетка;
47. Задний фонарь;
48. Контрольная лампа указателей поворотов.
