1998-2015 МАЗ-437043 и МАЗ-437030 "Зубренок"

Список схем:

• МАЗ-437043 (Д245) - общая схема
• МАЗ-437043 (Д245) - схема проводки кабины
• МАЗ-437043 (Д245) - схема проводки рамы/двигателя
• МАЗ-437030 (DEUTZ) - общая схема
• МАЗ-437030 (DEUTZ) - схема проводки кабины

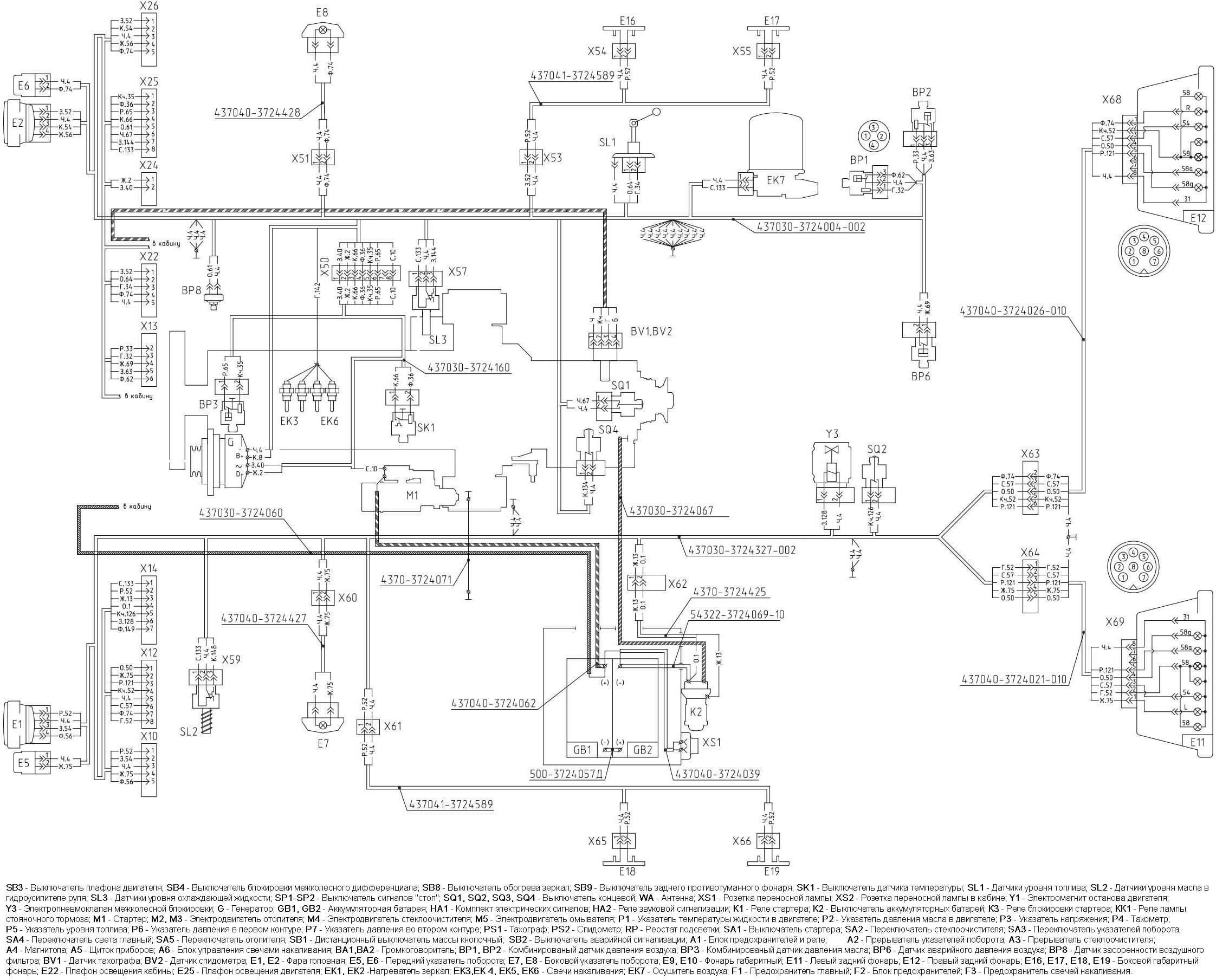

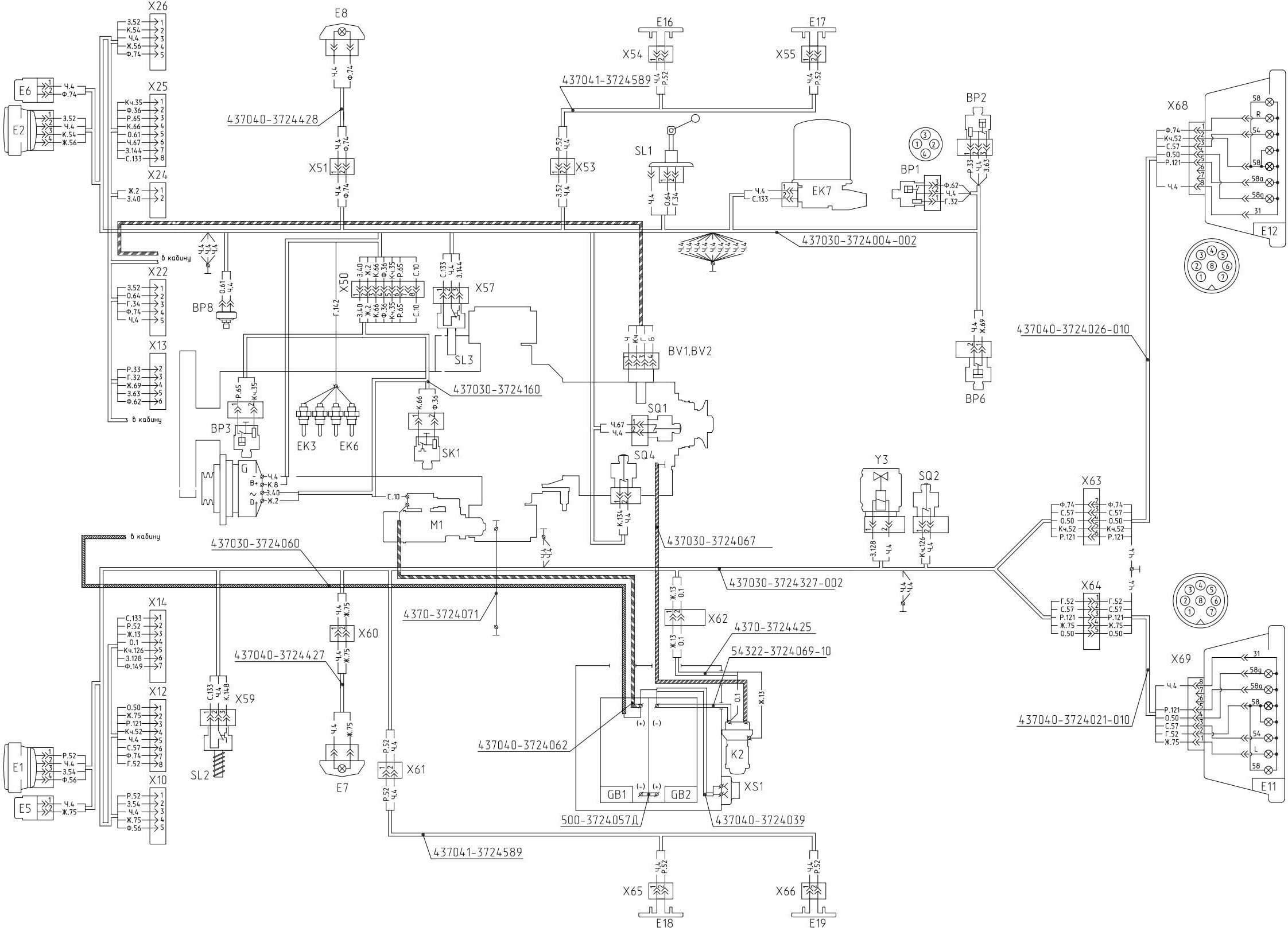

• МАЗ-437030 (DEUTZ) - схема проводки рамы/двигателя

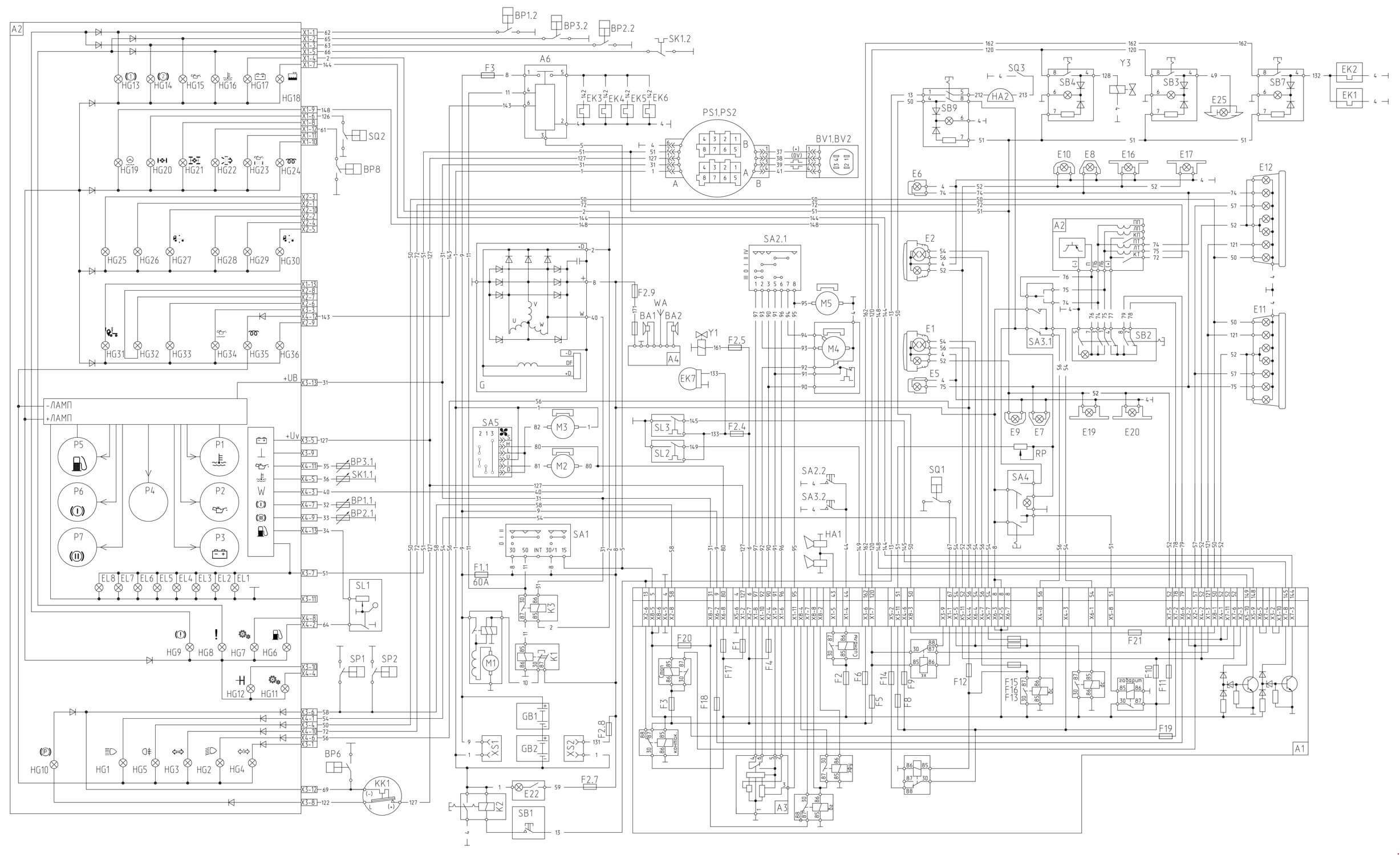

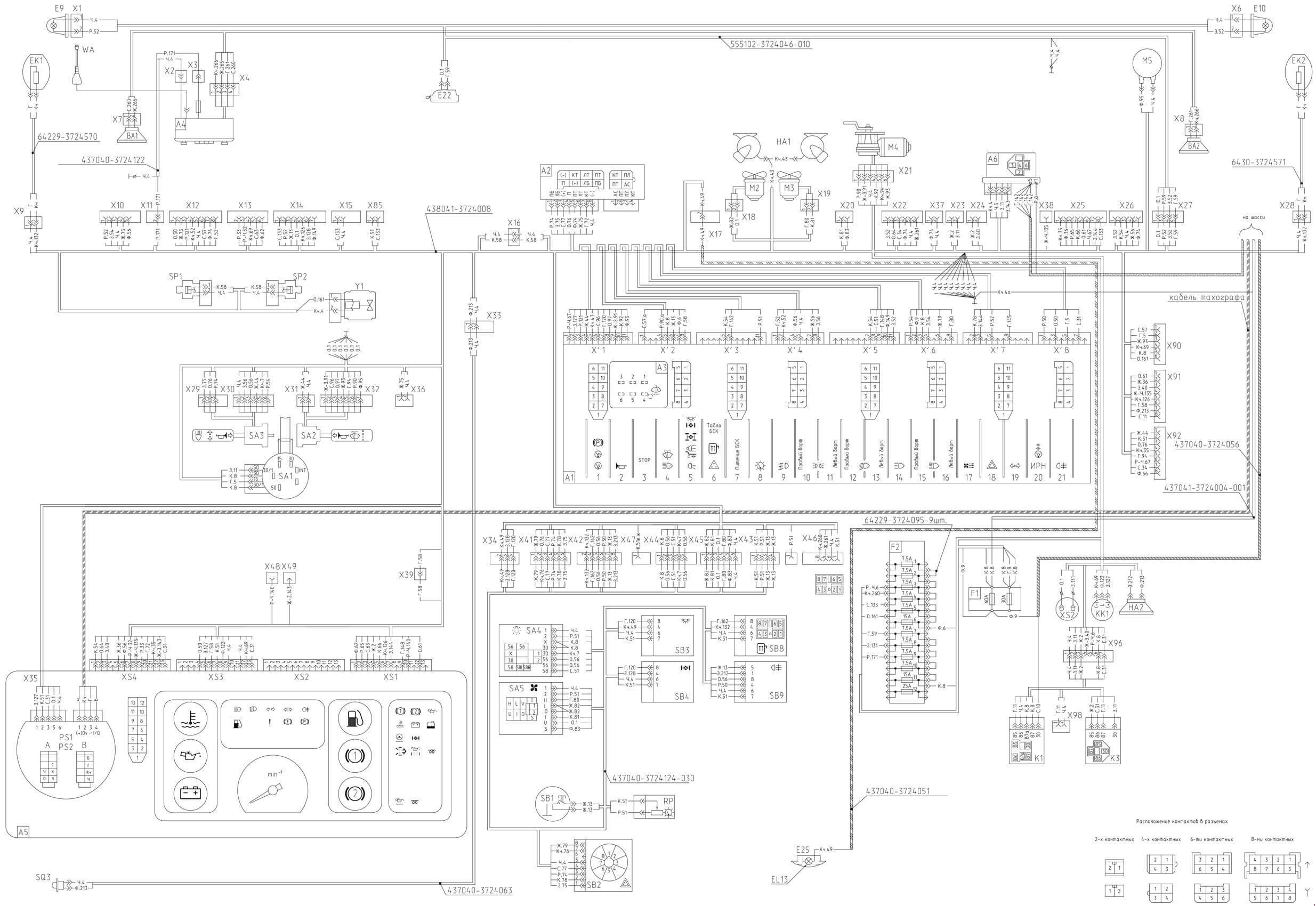

Общая схема МАЗ-437043 (двигатель ММЗ Д-245.30 Евро-3)

А1 - Блок предохранителей и реле;
А2 - Прерыватель указателей поворота;
АЗ - Прерыватель стеклоочистителя;
А4 - Магнитола;
А5 - Щиток приборов;
А6 - Блок управления свечами накаливания;
ВА1, ВА2 - Громкоговоритель;
ВР1, ВР2 - Комбинированный датчик давления воздуха;
ВР3 - Комбинированный датчик давления масла;
ВР6 - Датчик аварийного давления воздуха;
ВР8 - Датчик засоренности воздушного фильтра;
BV1 - Датчик тахографа;
BV2 - Датчик спидометра;
Е1, Е2 - Фара головная;
Е5, Е6 - Передний указатель поворота;
Е7, Е8 - Боковой указатель поворота;
Е9, Е10 - Фонарь габаритный;
Е11 - Левый задний фонарь;
Е12 - Правый задний фонарь;
Е16, Е17, Е18, Е19 - Боковой габаритный фонарь;
Е22 - Плафон освещения кабины;
Е25 - Плафон освещения двигателя;
ЕК1, ЕК2 -Нагреватель зеркал;
ЕКЗ, ЕК4, ЕК5, ЕК6 - Свечи накаливания;
ЕК7 - Осушитель воздуха;
F1 - Предохранитель главный;
F2 - Блок предохранителей;
F3 - Предохранитель свечей накаливания;
G - Генератор;
GB1, GB2 - Аккумуляторная батарея;
НА1 - Комплект электрических сигналов;
НА2 - Реле звуковой сигнализации;
К1 - Реле стартера;
К2 - Выключатель аккумуляторных батарей;
К3 - Реле блокировки стартера;
КК1 - Реле лампы стояночного тормоза;
М1 - Стартер;
М2, М3 - Электродвигатель отопителя;
М4 - Электродвигатель стеклоочистителя;
М5 - Электродвигатель омывателя;
Р1 - Указатель температуры жидкости в двигателе;
Р2 - Указатель давления масла в двигателе;
Р3 - Указатель напряжения;
Р4 - Тахометр;
Р5 - Указатель уровня топлива;
Р6 - Указатель давления в первом контуре;
Р7 - Указатель давления во втором контуре;
PS1 - Тахограф;
PS2 - Спидометр;
RР - Реостат подсветки;
SA1 - Выключатель стартера;
SA2 - Переключатель стеклоочистителя;
SA3 - Переключатель указателей поворота;
SA4 - Переключатель света главный;
SA5 - Переключатель отопителя;
SB1 - Дистанционный выключатель массы кнопочный;
SB2 - Выключатель аварийной сигнализации;
SB3 - Выключатель плафона двигателя;
SB4 - Выключатель блокировки межколесного дифференциала;
SB8 - Выключатель обогрева зеркал;
SB9 - Выключатель заднего противотуманного фонаря;
SK1 - Выключатель датчика температуры;
SL1 - Датчики уровня топлива;
SL2 - Датчики уровня масла в гидроусилителе руля;
SL3 - Датчики уровня охлаждающей жидкости;
SP1-SP2 - Выключатель сигналов "стоп";
SQ1, SQ2, SQ3, SQ4 - Выключатель концевой;
WA - Антенна;
XS1 - Розетка переносной лампы;
XS2 - Розетка переносной лампы в кабине;
Y1 - Электромагнит останова двигателя;
Y3 - Электропневмоклапан межколесной блокировки.

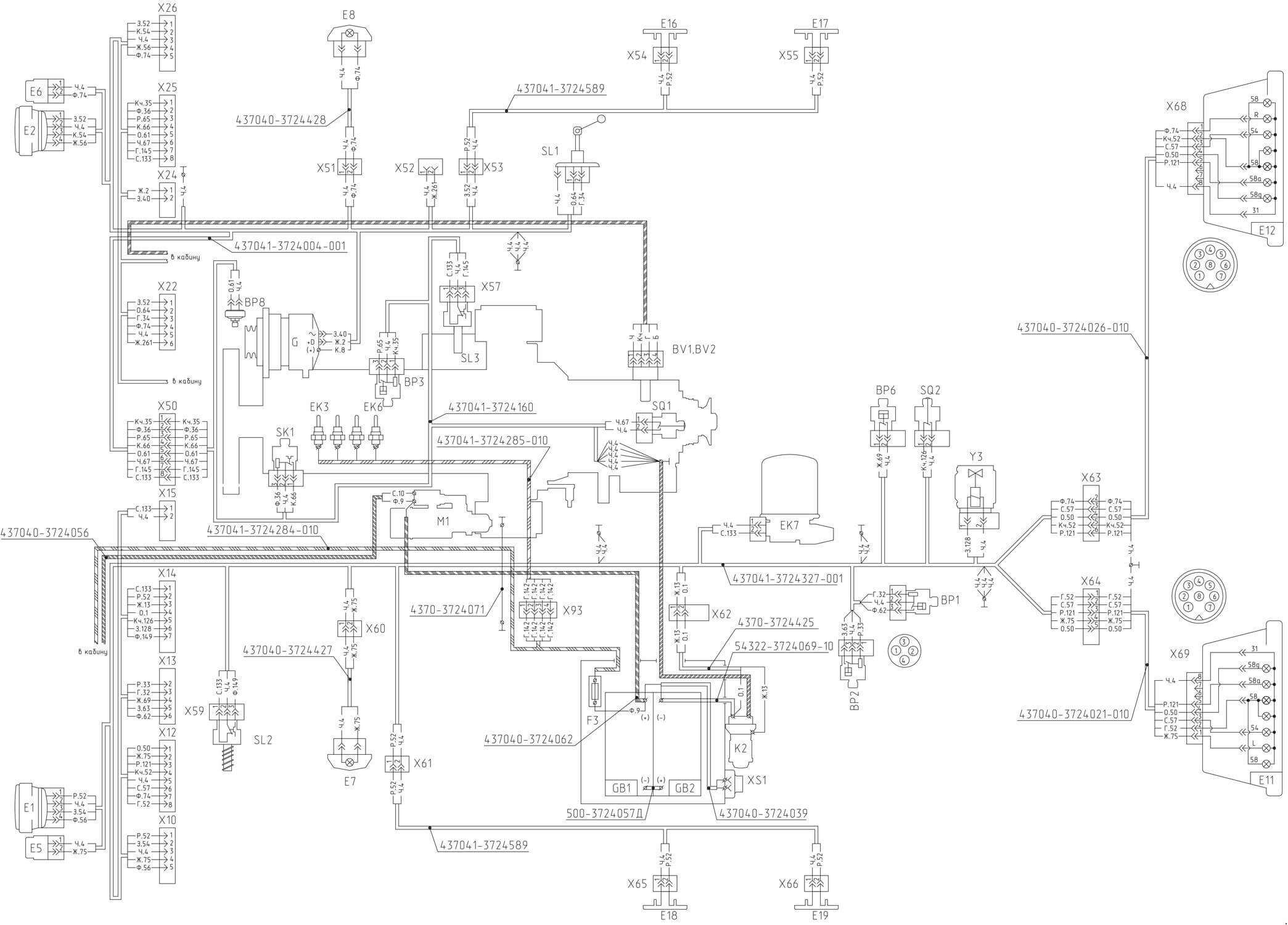

Схема проводки кабины МАЗ-437043 (двигатель ММЗ Д-245.30 Евро-3)

А1 - Блок предохранителей и реле;
А2 - Прерыватель указателей поворота;
АЗ - Прерыватель стеклоочистителя;
А4 - Магнитола;
А5 - Щиток приборов;
А6 - Блок управления свечами накаливания;
ВА1, ВА2 - Громкоговоритель;
ВР1, ВР2 - Комбинированный датчик давления воздуха;
ВР3 - Комбинированный датчик давления масла;
ВР6 - Датчик аварийного давления воздуха;
ВР8 - Датчик засоренности воздушного фильтра;
BV1 - Датчик тахографа;
BV2 - Датчик спидометра;
Е1, Е2 - Фара головная;
Е5, Е6 - Передний указатель поворота;
Е7, Е8 - Боковой указатель поворота;
Е9, Е10 - Фонарь габаритный;
Е11 - Левый задний фонарь;
Е12 - Правый задний фонарь;
Е16, Е17, Е18, Е19 - Боковой габаритный фонарь;
Е22 - Плафон освещения кабины;
Е25 - Плафон освещения двигателя;
ЕК1, ЕК2 -Нагреватель зеркал;
ЕКЗ, ЕК4, ЕК5, ЕК6 - Свечи накаливания;
ЕК7 - Осушитель воздуха;
F1 - Предохранитель главный;
F2 - Блок предохранителей;
F3 - Предохранитель свечей накаливания;
G - Генератор;
GB1, GB2 - Аккумуляторная батарея;
НА1 - Комплект электрических сигналов;
НА2 - Реле звуковой сигнализации;
К1 - Реле стартера;
К2 - Выключатель аккумуляторных батарей;
К3 - Реле блокировки стартера;
КК1 - Реле лампы стояночного тормоза;
М1 - Стартер;
М2, М3 - Электродвигатель отопителя;
М4 - Электродвигатель стеклоочистителя;
М5 - Электродвигатель омывателя;
Р1 - Указатель температуры жидкости в двигателе;
Р2 - Указатель давления масла в двигателе;
Р3 - Указатель напряжения;
Р4 - Тахометр;
Р5 - Указатель уровня топлива;
Р6 - Указатель давления в первом контуре;
Р7 - Указатель давления во втором контуре;
PS1 - Тахограф;
PS2 - Спидометр;
RР - Реостат подсветки;
SA1 - Выключатель стартера;
SA2 - Переключатель стеклоочистителя;
SA3 - Переключатель указателей поворота;
SA4 - Переключатель света главный;
SA5 - Переключатель отопителя;
SB1 - Дистанционный выключатель массы кнопочный;
SB2 - Выключатель аварийной сигнализации;
SB3 - Выключатель плафона двигателя;
SB4 - Выключатель блокировки межколесного дифференциала;
SB8 - Выключатель обогрева зеркал;
SB9 - Выключатель заднего противотуманного фонаря;
SK1 - Выключатель датчика температуры;
SL1 - Датчики уровня топлива;
SL2 - Датчики уровня масла в гидроусилителе руля;
SL3 - Датчики уровня охлаждающей жидкости;
SP1-SP2 - Выключатель сигналов "стоп";
SQ1, SQ2, SQ3, SQ4 - Выключатель концевой;
WA - Антенна;
XS1 - Розетка переносной лампы;
XS2 - Розетка переносной лампы в кабине;
Y1 - Электромагнит останова двигателя;
Y3 - Электропневмоклапан межколесной блокировки.

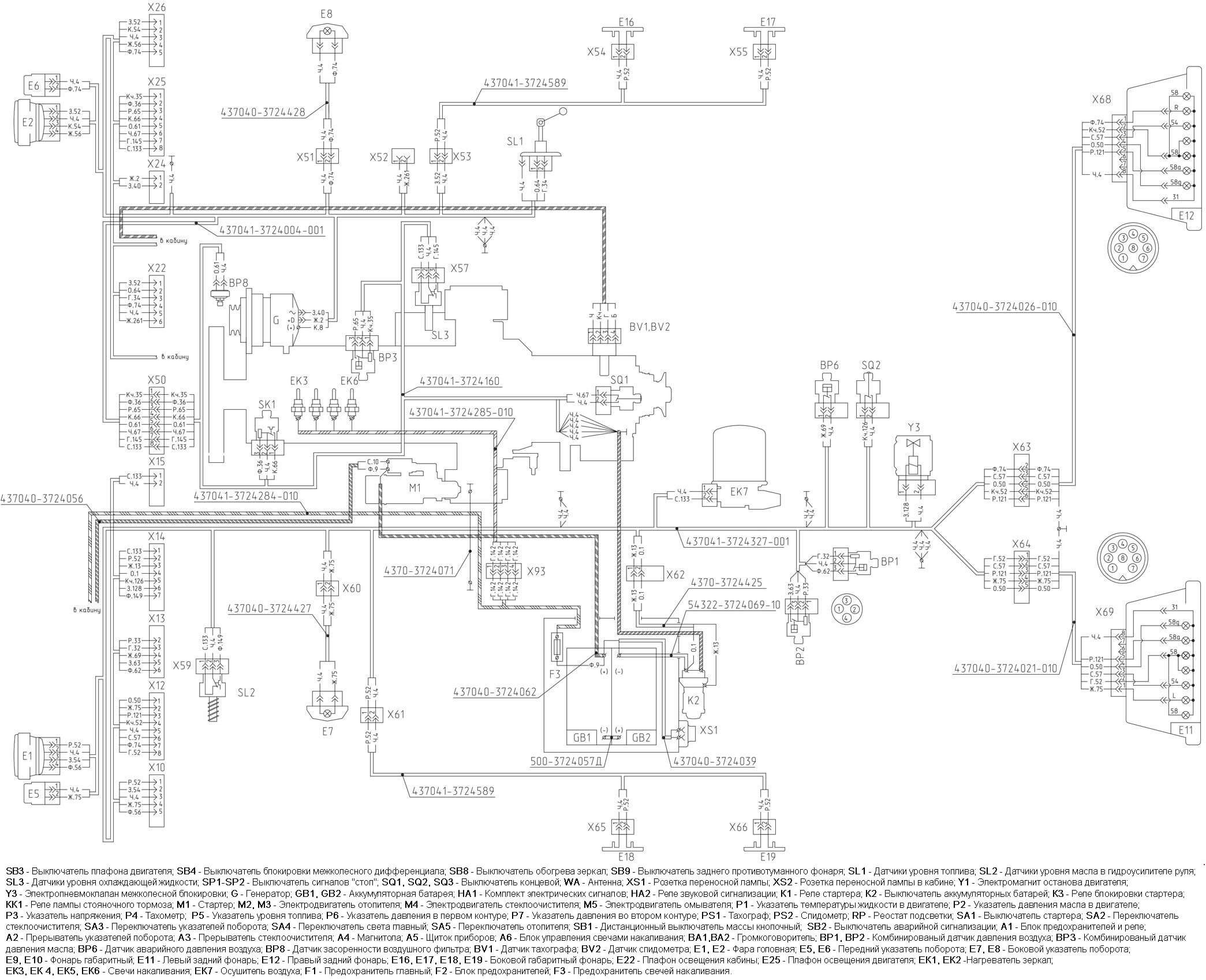

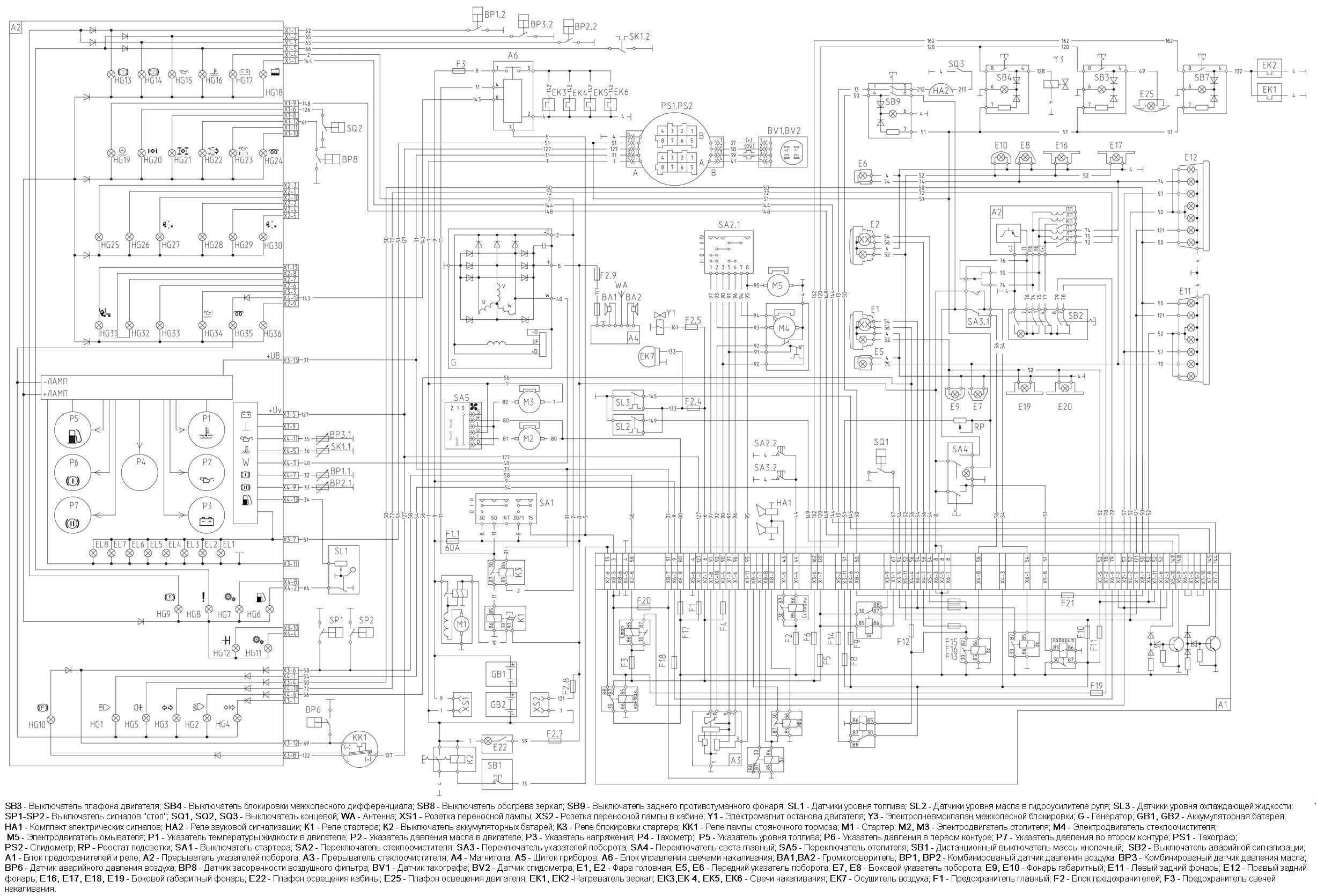

Схема проводки рамы/двигателя МАЗ-437043 (двигатель ММЗ Д-245.30 Евро-3)

А1 - Блок предохранителей и реле;
А2 - Прерыватель указателей поворота;
АЗ - Прерыватель стеклоочистителя;
А4 - Магнитола;
А5 - Щиток приборов;
А6 - Блок управления свечами накаливания;
ВА1, ВА2 - Громкоговоритель;
ВР1, ВР2 - Комбинированный датчик давления воздуха;
ВР3 - Комбинированный датчик давления масла;
ВР6 - Датчик аварийного давления воздуха;
ВР8 - Датчик засоренности воздушного фильтра;
BV1 - Датчик тахографа;
BV2 - Датчик спидометра;
Е1, Е2 - Фара головная;
Е5, Е6 - Передний указатель поворота;
Е7, Е8 - Боковой указатель поворота;
Е9, Е10 - Фонарь габаритный;
Е11 - Левый задний фонарь;
Е12 - Правый задний фонарь;
Е16, Е17, Е18, Е19 - Боковой габаритный фонарь;
Е22 - Плафон освещения кабины;
Е25 - Плафон освещения двигателя;
ЕК1, ЕК2 -Нагреватель зеркал;
ЕКЗ, ЕК4, ЕК5, ЕК6 - Свечи накаливания;
ЕК7 - Осушитель воздуха;
F1 - Предохранитель главный;
F2 - Блок предохранителей;
F3 - Предохранитель свечей накаливания;
G - Генератор;
GB1, GB2 - Аккумуляторная батарея;
НА1 - Комплект электрических сигналов;
НА2 - Реле звуковой сигнализации;
К1 - Реле стартера;
К2 - Выключатель аккумуляторных батарей;
К3 - Реле блокировки стартера;
КК1 - Реле лампы стояночного тормоза;
М1 - Стартер;
М2, М3 - Электродвигатель отопителя;
М4 - Электродвигатель стеклоочистителя;
М5 - Электродвигатель омывателя;
Р1 - Указатель температуры жидкости в двигателе;
Р2 - Указатель давления масла в двигателе;
Р3 - Указатель напряжения;
Р4 - Тахометр;
Р5 - Указатель уровня топлива;
Р6 - Указатель давления в первом контуре;
Р7 - Указатель давления во втором контуре;
PS1 - Тахограф;
PS2 - Спидометр;
RР - Реостат подсветки;
SA1 - Выключатель стартера;
SA2 - Переключатель стеклоочистителя;
SA3 - Переключатель указателей поворота;
SA4 - Переключатель света главный;
SA5 - Переключатель отопителя;
SB1 - Дистанционный выключатель массы кнопочный;
SB2 - Выключатель аварийной сигнализации;
SB3 - Выключатель плафона двигателя;
SB4 - Выключатель блокировки межколесного дифференциала;
SB8 - Выключатель обогрева зеркал;
SB9 - Выключатель заднего противотуманного фонаря;
SK1 - Выключатель датчика температуры;
SL1 - Датчики уровня топлива;
SL2 - Датчики уровня масла в гидроусилителе руля;
SL3 - Датчики уровня охлаждающей жидкости;
SP1-SP2 - Выключатель сигналов "стоп";
SQ1, SQ2, SQ3, SQ4 - Выключатель концевой;
WA - Антенна;
XS1 - Розетка переносной лампы;
XS2 - Розетка переносной лампы в кабине;
Y1 - Электромагнит останова двигателя;
Y3 - Электропневмоклапан межколесной блокировки.

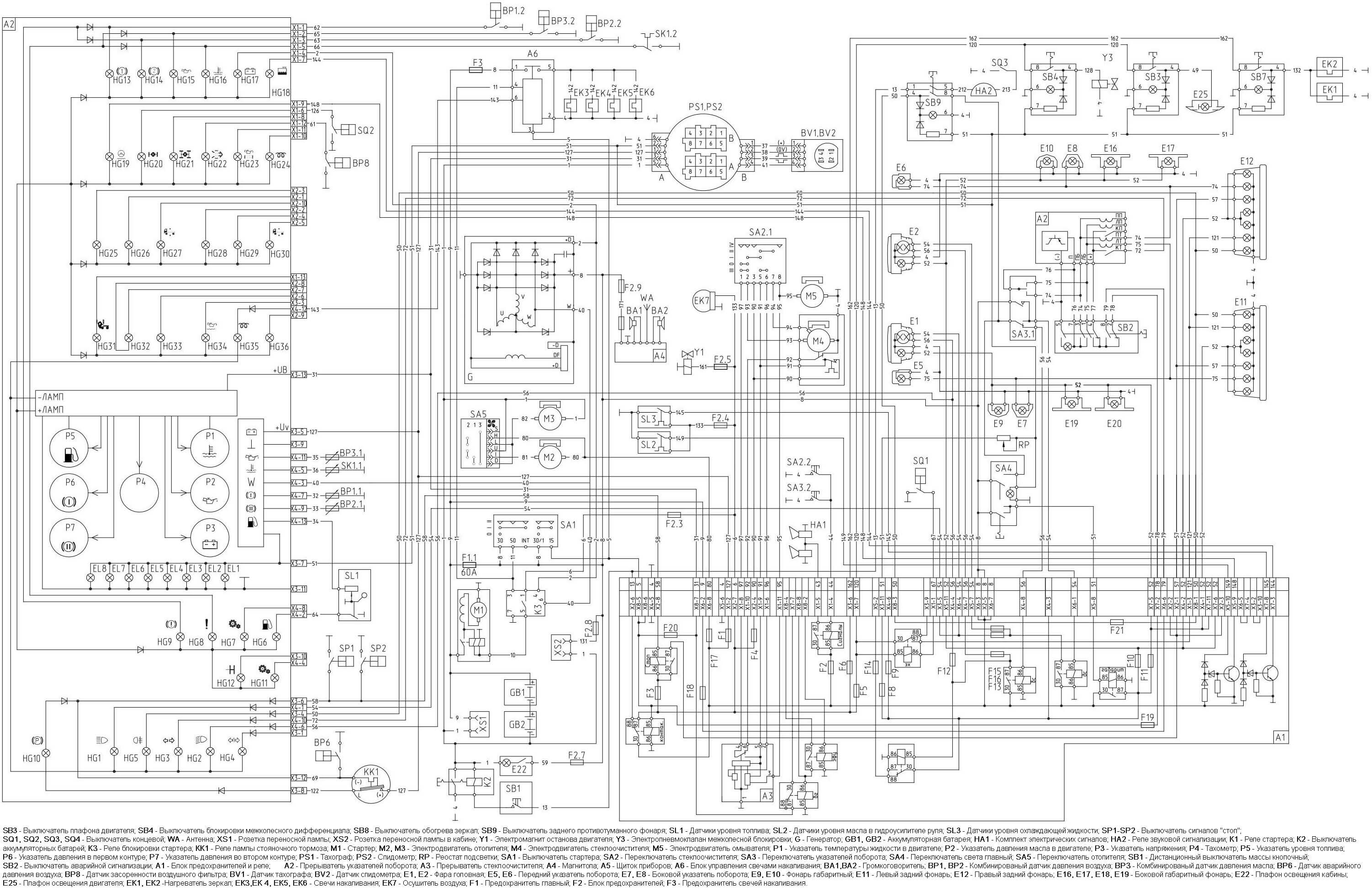

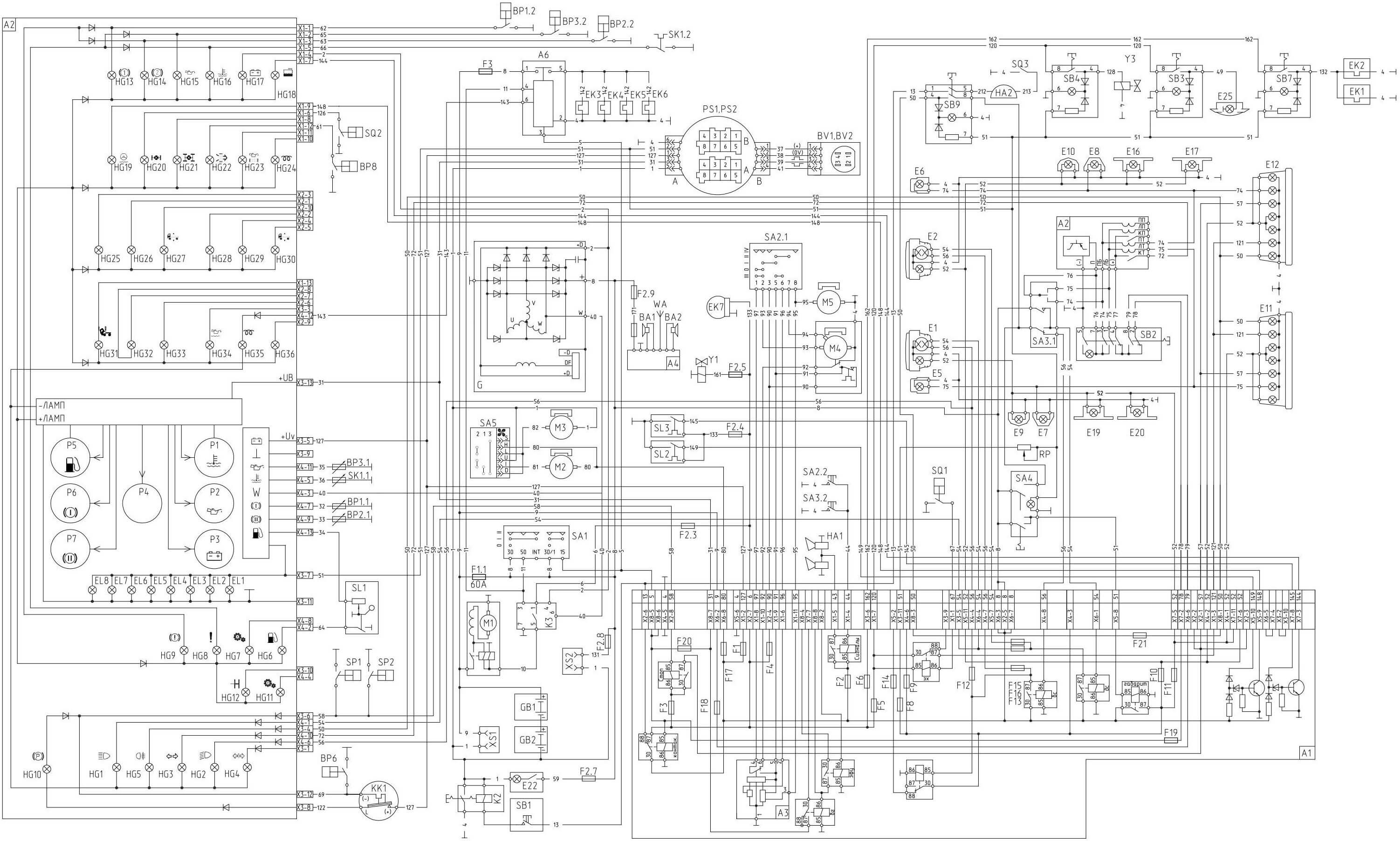

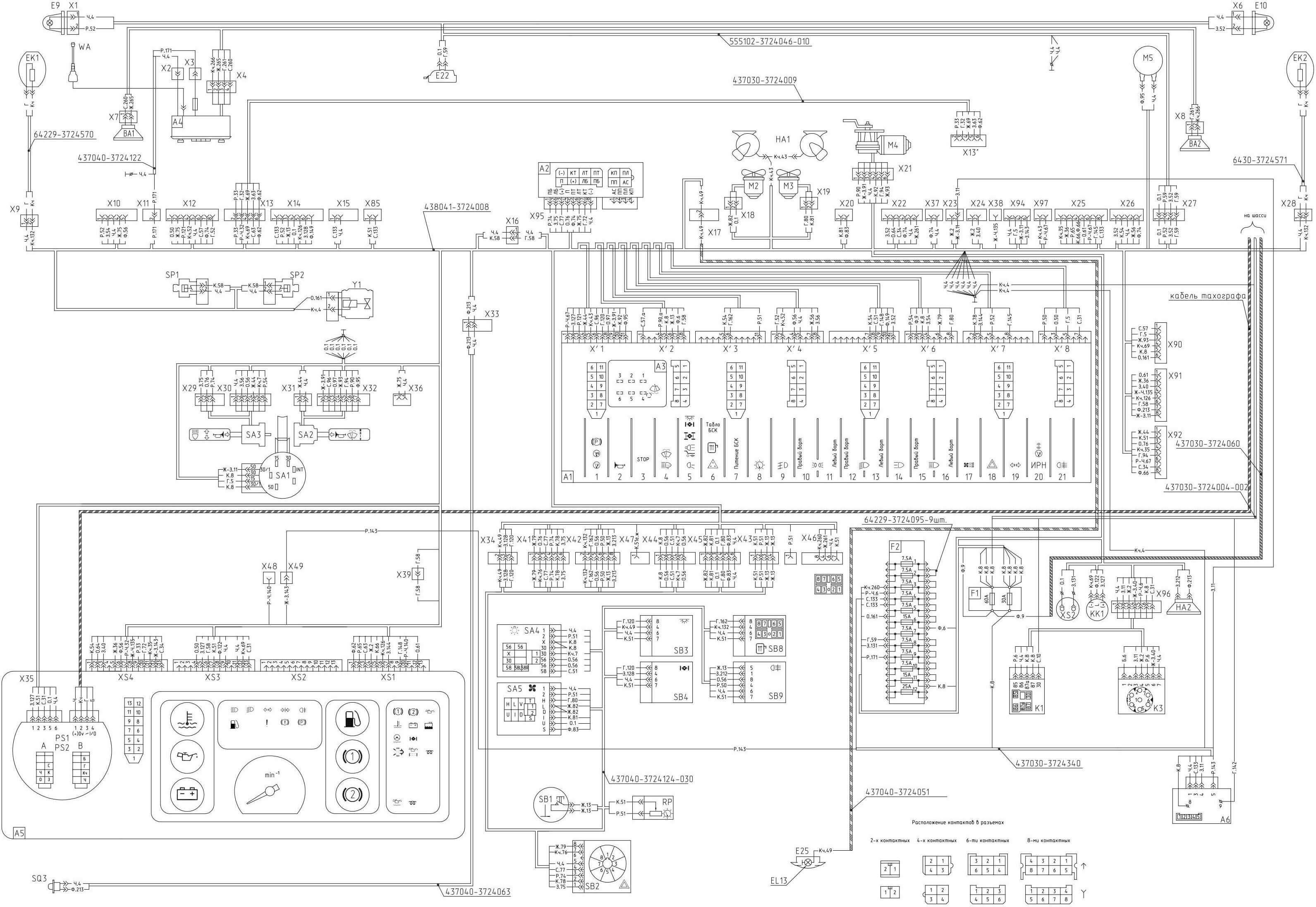

Общая схема МАЗ-437030 (двигатель DEUTZ BF4M 1013FC)

А1 - Блок предохранителей и реле;
А2 - Прерыватель указателей поворота;
АЗ - Прерыватель стеклоочистителя;
А4 - Магнитола;
А5 - Щиток приборов;
А6 - Блок управления свечами накаливания;
ВА1, ВА2 - Громкоговоритель;
ВР1, ВР2 - Комбинированный датчик давления воздуха;
ВР3 - Комбинированный датчик давления масла;
ВР6 - Датчик аварийного давления воздуха;
ВР8 - Датчик засоренности воздушного фильтра;
BV1 - Датчик тахографа;
BV2 - Датчик спидометра;
Е1, Е2 - Фара головная;
Е5, Е6 - Передний указатель поворота;
Е7, Е8 - Боковой указатель поворота;
Е9, Е10 - Фонарь габаритный;
Е11 - Левый задний фонарь;
Е12 - Правый задний фонарь;
Е16, Е17, Е18, Е19 - Боковой габаритный фонарь;
Е22 - Плафон освещения кабины;
Е25 - Плафон освещения двигателя;
ЕК1, ЕК2 -Нагреватель зеркал;
ЕКЗ, ЕК4, ЕК5, ЕК6 - Свечи накаливания;
ЕК7 - Осушитель воздуха;
F1 - Предохранитель главный;
F2 - Блок предохранителей;
F3 - Предохранитель свечей накаливания;
G - Генератор;
GB1, GB2 - Аккумуляторная батарея;
НА1 - Комплект электрических сигналов;
НА2 - Реле звуковой сигнализации;
К1 - Реле стартера;
К2 - Выключатель аккумуляторных батарей;
К3 - Реле блокировки стартера;
КК1 - Реле лампы стояночного тормоза;
М1 - Стартер;
М2, М3 - Электродвигатель отопителя;
М4 - Электродвигатель стеклоочистителя;
М5 - Электродвигатель омывателя;
Р1 - Указатель температуры жидкости в двигателе;
Р2 - Указатель давления масла в двигателе;
Р3 - Указатель напряжения;
Р4 - Тахометр;
Р5 - Указатель уровня топлива;
Р6 - Указатель давления в первом контуре;
Р7 - Указатель давления во втором контуре;
PS1 - Тахограф;
PS2 - Спидометр;
RР - Реостат подсветки;
SA1 - Выключатель стартера;
SA2 - Переключатель стеклоочистителя;
SA3 - Переключатель указателей поворота;
SA4 - Переключатель света главный;
SA5 - Переключатель отопителя;
SB1 - Дистанционный выключатель массы кнопочный;
SB2 - Выключатель аварийной сигнализации;
SB3 - Выключатель плафона двигателя;
SB4 - Выключатель блокировки межколесного дифференциала;
SB8 - Выключатель обогрева зеркал;
SB9 - Выключатель заднего противотуманного фонаря;
SK1 - Выключатель датчика температуры;
SL1 - Датчики уровня топлива;
SL2 - Датчики уровня масла в гидроусилителе руля;
SL3 - Датчики уровня охлаждающей жидкости;
SP1-SP2 - Выключатель сигналов "стоп";
SQ1, SQ2, SQ3, SQ4 - Выключатель концевой;
WA - Антенна;
XS1 - Розетка переносной лампы;
XS2 - Розетка переносной лампы в кабине;
Y1 - Электромагнит останова двигателя;
Y3 - Электропневмоклапан межколесной блокировки.

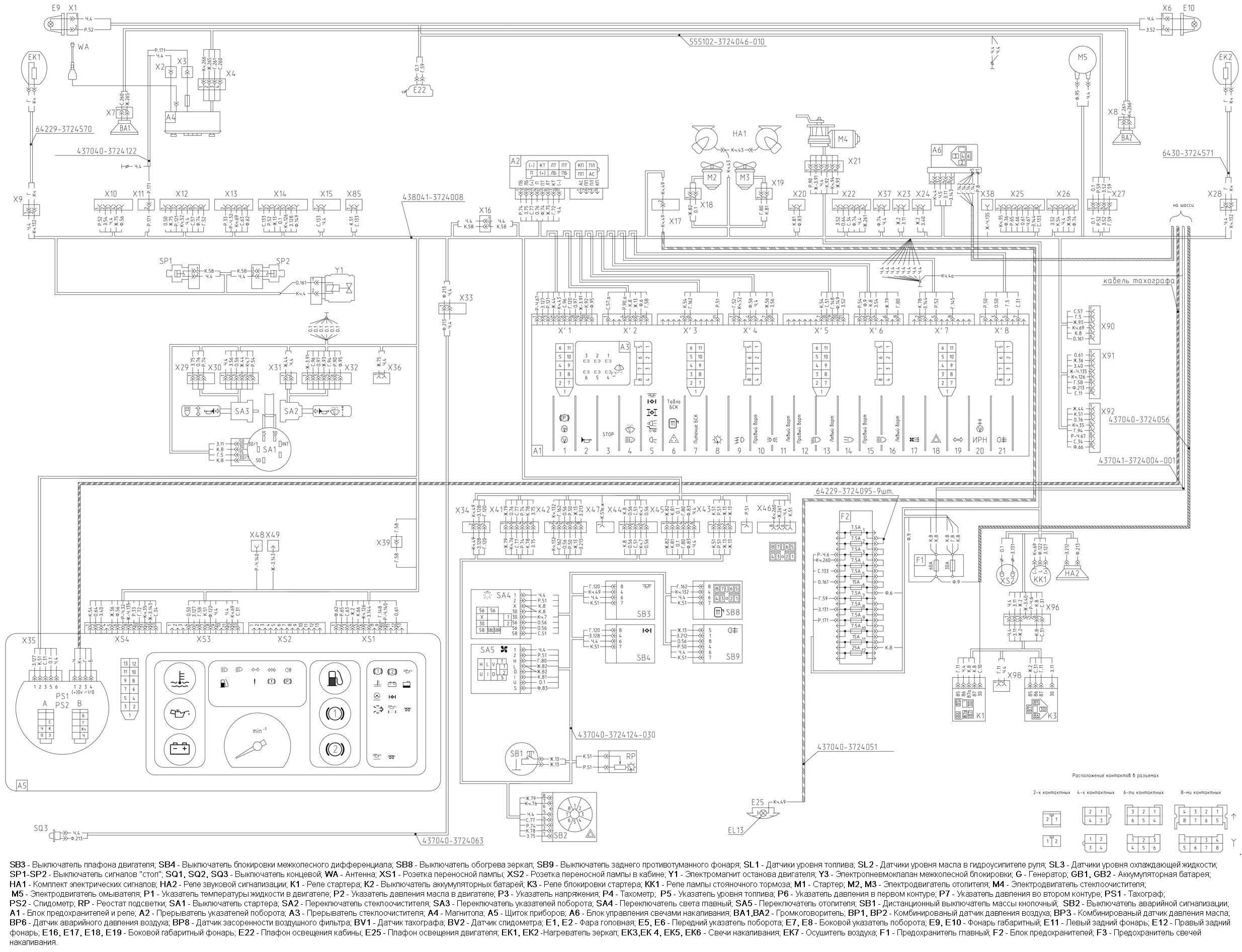

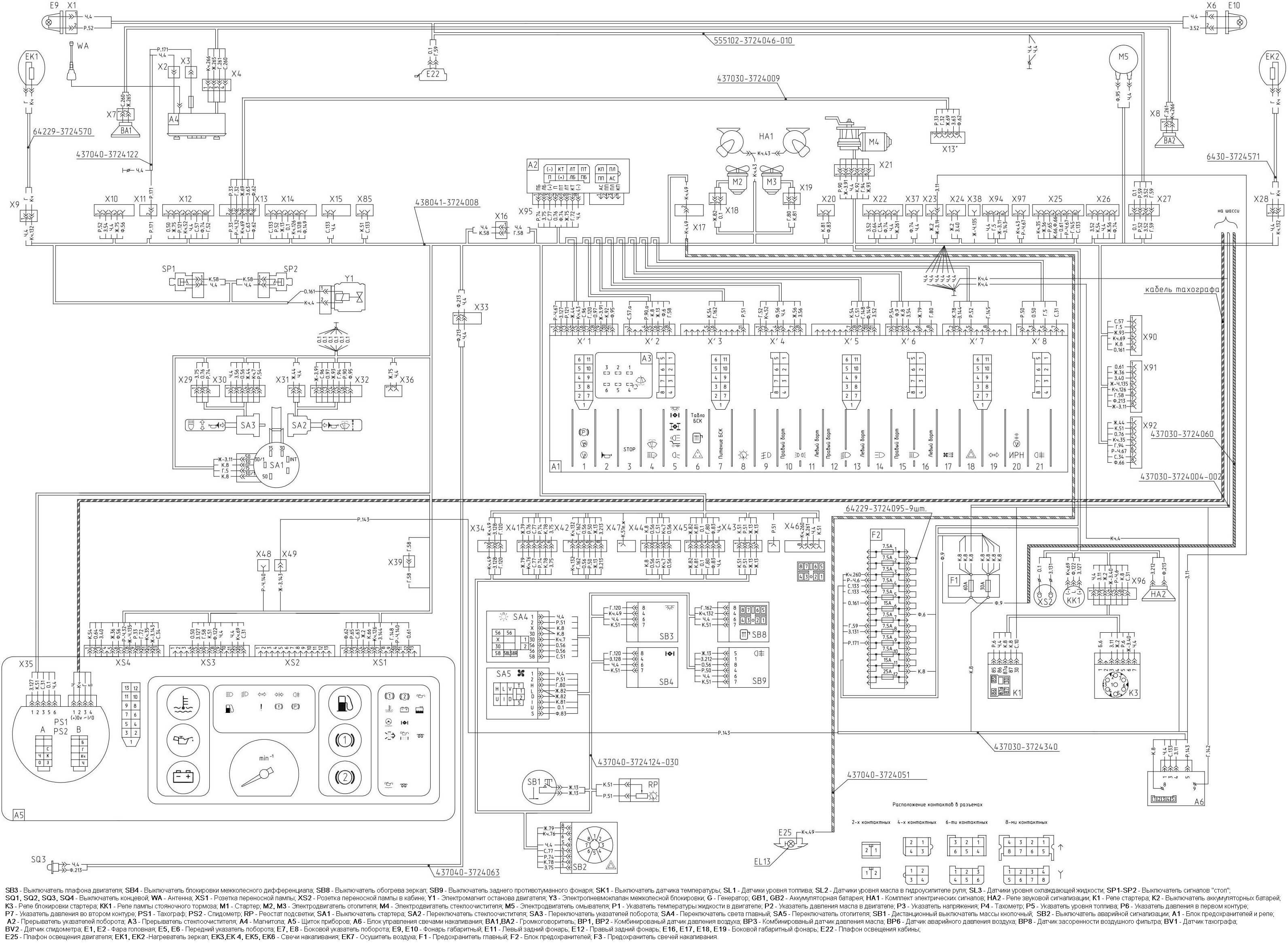

Схема проводки кабины МАЗ-437030 (двигатель DEUTZ BF4M 1013FC)

А1 - Блок предохранителей и реле;
А2 - Прерыватель указателей поворота;
АЗ - Прерыватель стеклоочистителя;
А4 - Магнитола;
А5 - Щиток приборов;
А6 - Блок управления свечами накаливания;
ВА1, ВА2 - Громкоговоритель;
ВР1, ВР2 - Комбинированный датчик давления воздуха;
ВР3 - Комбинированный датчик давления масла;
ВР6 - Датчик аварийного давления воздуха;
ВР8 - Датчик засоренности воздушного фильтра;
BV1 - Датчик тахографа;
BV2 - Датчик спидометра;
Е1, Е2 - Фара головная;
Е5, Е6 - Передний указатель поворота;
Е7, Е8 - Боковой указатель поворота;
Е9, Е10 - Фонарь габаритный;
Е11 - Левый задний фонарь;
Е12 - Правый задний фонарь;
Е16, Е17, Е18, Е19 - Боковой габаритный фонарь;
Е22 - Плафон освещения кабины;
Е25 - Плафон освещения двигателя;
ЕК1, ЕК2 -Нагреватель зеркал;
ЕКЗ, ЕК4, ЕК5, ЕК6 - Свечи накаливания;
ЕК7 - Осушитель воздуха;
F1 - Предохранитель главный;
F2 - Блок предохранителей;
F3 - Предохранитель свечей накаливания;
G - Генератор;
GB1, GB2 - Аккумуляторная батарея;
НА1 - Комплект электрических сигналов;
НА2 - Реле звуковой сигнализации;
К1 - Реле стартера;
К2 - Выключатель аккумуляторных батарей;
К3 - Реле блокировки стартера;
КК1 - Реле лампы стояночного тормоза;
М1 - Стартер;
М2, М3 - Электродвигатель отопителя;
М4 - Электродвигатель стеклоочистителя;
М5 - Электродвигатель омывателя;
Р1 - Указатель температуры жидкости в двигателе;
Р2 - Указатель давления масла в двигателе;
Р3 - Указатель напряжения;
Р4 - Тахометр;
Р5 - Указатель уровня топлива;
Р6 - Указатель давления в первом контуре;
Р7 - Указатель давления во втором контуре;
PS1 - Тахограф;
PS2 - Спидометр;
RР - Реостат подсветки;
SA1 - Выключатель стартера;
SA2 - Переключатель стеклоочистителя;
SA3 - Переключатель указателей поворота;
SA4 - Переключатель света главный;
SA5 - Переключатель отопителя;
SB1 - Дистанционный выключатель массы кнопочный;
SB2 - Выключатель аварийной сигнализации;
SB3 - Выключатель плафона двигателя;
SB4 - Выключатель блокировки межколесного дифференциала;
SB8 - Выключатель обогрева зеркал;
SB9 - Выключатель заднего противотуманного фонаря;
SK1 - Выключатель датчика температуры;
SL1 - Датчики уровня топлива;
SL2 - Датчики уровня масла в гидроусилителе руля;
SL3 - Датчики уровня охлаждающей жидкости;
SP1-SP2 - Выключатель сигналов "стоп";
SQ1, SQ2, SQ3, SQ4 - Выключатель концевой;
WA - Антенна;
XS1 - Розетка переносной лампы;
XS2 - Розетка переносной лампы в кабине;
Y1 - Электромагнит останова двигателя;
Y3 - Электропневмоклапан межколесной блокировки.

Схема проводки рамы/двигателя МАЗ-437030 (двигатель DEUTZ BF4M 1013FC)

А1 - Блок предохранителей и реле;
А2 - Прерыватель указателей поворота;
АЗ - Прерыватель стеклоочистителя;
А4 - Магнитола;
А5 - Щиток приборов;
А6 - Блок управления свечами накаливания;
ВА1, ВА2 - Громкоговоритель;
ВР1, ВР2 - Комбинированный датчик давления воздуха;
ВР3 - Комбинированный датчик давления масла;
ВР6 - Датчик аварийного давления воздуха;
ВР8 - Датчик засоренности воздушного фильтра;
BV1 - Датчик тахографа;
BV2 - Датчик спидометра;
Е1, Е2 - Фара головная;
Е5, Е6 - Передний указатель поворота;
Е7, Е8 - Боковой указатель поворота;
Е9, Е10 - Фонарь габаритный;
Е11 - Левый задний фонарь;
Е12 - Правый задний фонарь;
Е16, Е17, Е18, Е19 - Боковой габаритный фонарь;
Е22 - Плафон освещения кабины;
Е25 - Плафон освещения двигателя;
ЕК1, ЕК2 -Нагреватель зеркал;
ЕКЗ, ЕК4, ЕК5, ЕК6 - Свечи накаливания;
ЕК7 - Осушитель воздуха;
F1 - Предохранитель главный;
F2 - Блок предохранителей;
F3 - Предохранитель свечей накаливания;
G - Генератор;
GB1, GB2 - Аккумуляторная батарея;
НА1 - Комплект электрических сигналов;
НА2 - Реле звуковой сигнализации;
К1 - Реле стартера;
К2 - Выключатель аккумуляторных батарей;
К3 - Реле блокировки стартера;
КК1 - Реле лампы стояночного тормоза;
М1 - Стартер;
М2, М3 - Электродвигатель отопителя;
М4 - Электродвигатель стеклоочистителя;
М5 - Электродвигатель омывателя;
Р1 - Указатель температуры жидкости в двигателе;
Р2 - Указатель давления масла в двигателе;
Р3 - Указатель напряжения;
Р4 - Тахометр;
Р5 - Указатель уровня топлива;
Р6 - Указатель давления в первом контуре;
Р7 - Указатель давления во втором контуре;
PS1 - Тахограф;
PS2 - Спидометр;
RР - Реостат подсветки;
SA1 - Выключатель стартера;
SA2 - Переключатель стеклоочистителя;
SA3 - Переключатель указателей поворота;
SA4 - Переключатель света главный;
SA5 - Переключатель отопителя;
SB1 - Дистанционный выключатель массы кнопочный;
SB2 - Выключатель аварийной сигнализации;
SB3 - Выключатель плафона двигателя;
SB4 - Выключатель блокировки межколесного дифференциала;
SB8 - Выключатель обогрева зеркал;
SB9 - Выключатель заднего противотуманного фонаря;
SK1 - Выключатель датчика температуры;
SL1 - Датчики уровня топлива;
SL2 - Датчики уровня масла в гидроусилителе руля;
SL3 - Датчики уровня охлаждающей жидкости;
SP1-SP2 - Выключатель сигналов "стоп";
SQ1, SQ2, SQ3, SQ4 - Выключатель концевой;
WA - Антенна;
XS1 - Розетка переносной лампы;
XS2 - Розетка переносной лампы в кабине;
Y1 - Электромагнит останова двигателя;
Y3 - Электропневмоклапан межколесной блокировки.
