1985-1996 Mercedes E-Class (W124)
Назначение и расположение предохранителей и реле в Мерседес 124 (E-Class), с бензиновым двигателем 2.0 л. (200 - M102, M111), 2.2 л. (220 - M111), 2.3 л. (230 - M102), 2.6 л. (260 - M103), 2.8 л. (М280 - M104), 3.0 л. (300 - M103, M104), 3.2 л. (320 - M104), 4.2 л. (420 - M119), 5.0 л. (500 - M119) или дизельный двигатель 2.0 л. (OM601), 2.5 л. (250 - OM602, OM605), 3.0 л. (OM603, OM606) (в кузове седан, купе и универсал; 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996)
Блок предохранителей
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 16 |
Лампа освещения вещевого ящика
Прикуриватель
Кнопка обогрева заднего стекла
Стеклоочиститель и омыватель заднего стекла
Радиоприемник
Ортопедическая спинка сиденья (124 545: 1500, 1600, 2100, 2200, 2700)
Электро подголовники (124 545: 0700, 0900, 1500, 2100, 2200)
Система подачи ремня безопасности (124 545 2700)
|
| 2 | 16 | Стеклоочиститель и омыватель лобового стекла Реле фароочистителей (Kl. 86)
Цепь сигнализации дальним светом фар
Реле питания системы комфорта (Kl. 86)
Реле стеклоподъемников (Kl. 86) (124 545: 0700, 0900, 1300, 1600, 2200, 2500)
|
| 3 | 8 |
Правый габаритный свет
Фароочистители (124 545: 0600, 0700, 0900)
Освещение номерного знака
Подсветка комбинации приборов
Лампы подсветки управления отопителем
Предупреждающий зуммер (124 545: 0600, 1000, 1200, 1500, 2100, 2500, 2700)
|
| 4 | 8 |
Передние противотуманные фары
Задний противотуманный фонарь
|
| 5 | 8 |
Лампы стоп-сигнала
Комбинация приборов
Передний плафон освещения салона
Сигнализатор неиспрправности ламп наружного освещения
Круиз-контроль
Тахометр
Блок управления прицепом (124 545: 1200, 1500, 2100, 2700)
Блок управления крышей (124 545 2700)
Клавиша управления крышей (124 545 2700)
|
| 6 | 8 |
Указатели поворота
Звуковой сигнал
Датчик температуры наружного воздуха
Бортовой компьютер (123 545 1500)
Блок управления крышей (124 545 2700; DE: Ausloesegeraet Ueberrollbuegel)
|
| 7 |
8
161)
|
Лампы заднего хода
Клапан отопителя
Водяной насос
Вентилятор системы охлаждения двигателя
Обогрев жиклеров омывателя ветрового стекла
Блок управления климат контролем
Реле дополнительного вентилятора (Kl. 86)
Блок управления автоматической коробкой передач
Внутренний датчик вентилятора отопителя
Компрессор кодиционера1)
Выключение переключателя клапана зажигания (124 545: 0600, 1000, 1200, 1500, 2100)
|
| 8 | 8 |
Левый габаритный свет
|
| 9 | 8 |
Аварийная сигнализация
Диагностический разъем
Часы
Передний плафон освещения салона
Радиоприемник
Реле питания системы комфорта (Kl. 86)
Лампы освещения зеркала в солнцезащитных козырьках
|
| 10 | 25 | Обогрев заднего стекла |
| 11 | - |
124 545: 0700, 0900, 1600, 2200: Не используется
|
| 8 |
124 545: 0600, 1000, 1200, 1500: Электроника карбюратора
124 545: 1200, 1300, 1500, 2100: Масляный радиатор коробки передач
124 545 2100: Подогреватель впускного коллектора
|
|
| 16 | 124 545 2500: Сигнализация | |
| 12 | 25 | 124 545: 0600, 0700, 1000, 1200, 2100: Мотор отопителя |
| 16 | 124 545 2500: Сигнализация | |
| - | 124 545: 0900, 1300, 1600, 2200: Не используется | |
| 13 | 8 | Левый ближний свет |
| 14 | 8 | Правый ближний свет |
| 15 | 8 | Левый дальний свет |
| 16 |
124 545 2500:
Левый дальний свет
Дополнительный дальний свет (левый)
|
|
| 16 | 8 |
Правый дальний свет
Индикатор дальнего света фар
|
| 162) |
124 545 2500:
Правый дальний свет
Индикатор дальнего света фар
Дополнительный дальний свет (правый) |
|
| A | 16 | Люк Ортопедическая спинка сиденья (124 545: 0600, 0700, 0900, 1000, 1200, 1300)
Подогрев передних сидений (124 545: 0600, 0700, 0900, 1000, 1200, 1300)
Электро подголовники (124 545: 0600, 1000, 1200)
|
| 25 | 124 545 1500: Стеклоподъемники | |
| 8 | 124 545 2700: Блок управления крышей | |
| B | 8 |
Электропривод зеркал
Подогрев зеркал
Подогрев заднего сидения (задний отопитель) (124 545: 0600, 1000, 1200, 2100)
Система подачи ремня безопасности (124 545: 1200, 1300, 1500, 1600, 2100, 2200, 2700)
Электрическая шторка заднего стекла (124 545: 1200, 1300, 1500, 1600, 2100, 2200, 2500)
|
| C | 16 |
Задний плафон освещения салона
Освещение багажника
Блокировка задней двери
Система центральной блокировки замков дверей
Плафоны в дверях
Автоматическая антенна
Электродвигатель регулировки положения сидений с памятью
Блок управления указателями поворота прицепа (124 545: 0600, 0700, 0900)
Система подачи ремня безопасности (124 545: 1200, 1300, 1500, 1600, 2100, 2200, 2700)
Поясничная поддержка (124 545: 1200, 1300, 1500, 1600, 2100, 2200, 2700)Светильник для чтения в задней части салона (124 545: 0600, 1200, 1300, 1500, 1600, 2100, 2200, 2500)
CD чейнджер Усилитель |
| D | 16 | Дополнительный вентилятор |
| - | 124 545 2500: Не используется | |
| E | 25 |
Регулировки положения передних сидений
Регулируемая рулевая колонка (память) (кроме 124 545: 0700, 0900)
|
| F | 25 |
Регулировки положения передних сидений
Регулируемая рулевая колонка (кроме 124 545: 0700, 0900, 2500)
|
| G | 16 | 124 545: 0600, 0700, 0900, 1000: Стеклоподъемники (передний левый, задний правый) |
| 25 |
124 545: 1200, 1300: Стеклоподъемники (передний левый, задний правый)
124 545: 1500, 1600, 2100, 2200, 2500, 2700: Стеклоподъемники (передний левый, передний правый)
|
|
| H | 16 | 124 545: 0600, 0700, 0900, 1000: Стеклоподъемники (передний правый, задний левый) |
| 25 |
124 545: 1200, 1300: Стеклоподъемники (передний правый, задний левый)
124 545: 1500, 1600, 2100, 2200, 2500, 2700: Стеклоподъемники (задний левый, задний правый)
|
|
| Реле | ||
| A |
Электропривод стеклоподъемников, люк, реле электропривода сиденья
Электропривод сидений
|
|
| B | Резистор вспомогательного вентилятора (K10) | |
| 400E/500E ('92→): Дополнительный вентилятор (K9kl) | ||
| C | Дополнительный вентилятор (K9) | |
| 400E/500E ('92→): Резистор вспомогательного вентилятора (K9k2) | ||
| D | Фароочиститель | |
| E | Предохранители | |
| 400E/500E ('92→): Нагнетатель воздуха (K17) | ||
| Кислородный датчик | ||
| F |
Реле подогрева сидений
Электростеклоподъемники
Реле питания системы комфорта (с 1990) |
|
| G | Предупреждение о непристегнутом ремне
Реле клапана возврата топлива
|
|
| H | Комбинированное реле: указатели поворота, аварийная сигнализация, обогреватель заднего стекла, электродвигатель очистителей, противоугонная системы | |
| I |
Диод электропривода сидений (с 1990)
Диод электропривода стеклоподъемников
Стояночный тормоз/ASR/электронная педаль газа (с 1992, 400E/500E) |
|
| K | Блок системы проверки исправности ламп | |
* В скобках указан номер вкладыша блока предохранителей (пример: 124 545 2200)
1) Автоматический климат контроль
2) При наличии дополнительных фар
Предохранители установленные вне блока предохранителей
| № вкладыша | Назначение предохранителя |
|---|---|
|
124 545 09 00
124 545 10 00
124 545 12 00
124 545 13 00
|
Мотор отопителя |
|
124 545 15 00
|
Разъем прицепа Подогрев передних сидений
|
| 124 545 16 00 |
Мотор отопителя
Подогрев передних сидений
|
| 124 545 21 00 | Разъем прицепа Подогрев передних сидений
|
| 124 545 22 00 |
Мотор отопителя
Подогрев передних сидений
|
| 124 545 25 00 |
Мотор отопителя
Подогрев передних сидений
Телефон
Дополнительный вентилятор
|
| 124 545 27 00 | Разъем прицепа Подогрев передних сидений
Телефон
Складывающиеся крыша
Гидравлическая система складывания крыши
|

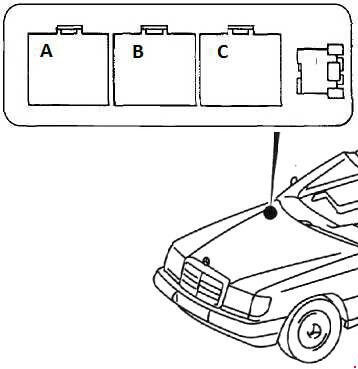

Дополнительный блок реле
| № | Назначение реле |
|---|---|
| A | Реле топливного насоса |
| B | Реле защиты от перенапряжений электронных компонентов систем впрыска и ABS |
| C | Блок управления компрессора кондиционера |

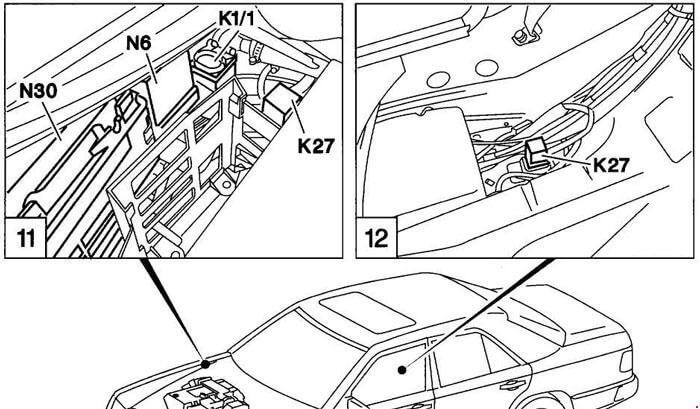

Реле топливного насоса (К27)
11 - кроме 124.034, 124.036
12 - под задним сидением (модели; 124.034 (E420), 124.036 (E500))
N6 - Блок управления компрессором кондиционера
N30 - Блок управления ABS

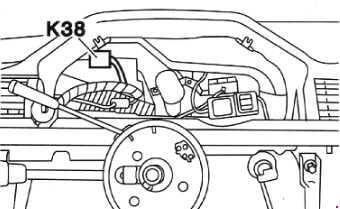

Реле блокировки стартера (K38)

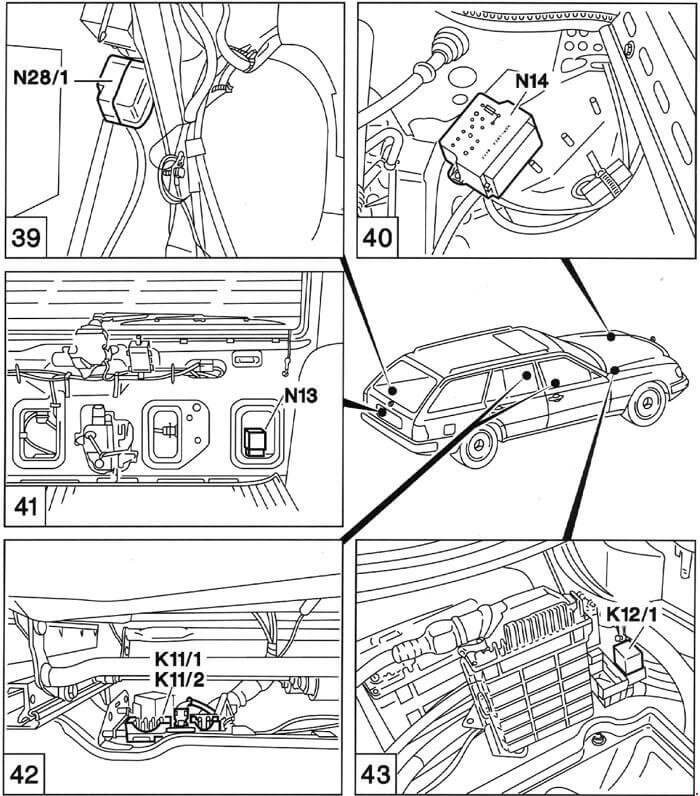

Реле круиз-контроля/защита двигателя от перегрузок, реле свечей накала
K11/1 - Реле левого подголовника
K11/2 - Реле правого подголовника
K12/1 - Прерывистый таймер заднего стеклоочистителя
N13 - Реле защиты двигателя от перегрузок/круиз-контроль
N14 - Реле свечей накала
N28 - Блок управления прицепом
Вкладыши блока предохранителей
- 124 545 06 00
- 124 545 07 00
- 124 545 09 00
- 124 545 10 00
- 124 545 12 00
- 124 545 13 00
- 124 545 15 00 (EN / DE)
- 124 545 16 00
- 124 545 21 00 (EN / DE)
- 124 545 22 00
- 124 545 25 00
- 124 545 27 00 (DE)
