2009-2017 Mercedes-Benz E-Class купе и кабриолет (C207 и A207)
Назначение и расположение предохранителей и реле в Мерседес E-Class купе (С207) и Мерседес А207 кабриолет. Оборудованных бензиновым двигателем: 1.8 л. (Е200, Е250), 2.0 л. (Е200, Е250), 3.0 л. (Е400), 3.5 л. (Е300, Е350, Е400), 4.7 л. (Е500 и Е550), 5.5 л. (Е500 и Е550) или с дизельным двигателем: 2.1 л. (Е220 CDI, Е250 CDI), 3.0 л. (Е350 CDI) (2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017)

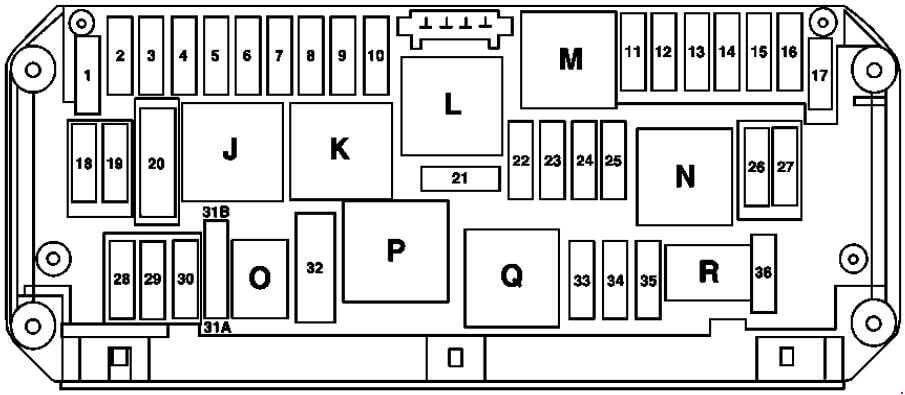

Блок предохранителей в моторном отсеке
- Убедитесь, что стеклоочистители выключены.
- Откройте капот.
- При образовании влаги протрите блок предохранителей сухой тканью.
- Открывание: выньте электрические провода (2) из направляющих.
- Отведите провода (2) в сторону. Для этого проведите провода за контактным выводом (3).
- Откройте скобы (1).
- Снимите крышку блока предохранителей вперед.
- Закрывание: проконтролируйте правильное прилегание резинового уплотнения в крышке.
- Вставьте крышку в держатель на задней стороне блока предохранителей.
- Откиньте крышку вниз и закройте скобы (1).
- Закрепите электрические провода (2) в направляющих.
- Закройте капот.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 25 | Блок управления электронной системы стабилизации движения |
| 2 | 30 | Блок управления передней левой двери |
| 3 | 30 | Блок управления передней двери справа |
| 4 | 20 | Действительно для а/м с двигателем 651: Датчик конденсата в топливном фильтре с нагревательным элементом |
| 5 | 7,5 | Блок управления SAM с модулем предохранителей и реле в задней части салона Переключатель наружного освещения (с 01.12.2009 г.) |
| 6 | 10 | На а/м с бензиновым двигателем: Блок управления ME На а/м с дизельным двигателем: Блок управления CDI |
| 7 | 20 | Стартер |
| 8 | 7,5 | Блок управления Supplemental Restraint System |
| 9 | 15 | Розетка в перчаточном ящике |
| 10 | 30 | Электродвигатель стеклоочистителя Подогрев щеток стеклоочистителя |
| 11 | 7,5 | Дисплей аудиосистемы/системы COMAND Панель управления аудиосистемы/COMAND Держатель для навигационного модуля |
| 12 | 7,5 | Блок-панель управления системы климат-контроля Блок управления верхней блок-панели управления |
| 13 | 7,5 | Блок управления электронного модуля рулевой колонки Мультифункциональная камера Мультифункциональная камера Stereo |
| 14 | 7,5 | Блок управления электронной системы стабилизации движения |
| 15 | 7,5 | Блок управления Supplemental Restraint System |
| 16 | 5 | Электрическое штекерное соединение мобильного телефона Действительно до 31.05.2013 г. для автомобилей с коробкой передач 722:Блок управления электронного модуля рычага селектора |
| 17 | 30 | Модуль управления панорамной крышей со сдвижным люком |
| 18 | 7,5 | Переключатель наружного освещения (до 30.11.2009 г.) Блок управления дополнительного насоса трансмиссионного масла (автомобили с "ECO Start-Stopp" и с коробкой передач 722) |
| 19 | 20 | Блок управления электрической блокировки рулевого управления Блок управления электронного замка зажигания |
| 20 | 50 | Блок управления электронной системы стабилизации движения |
| 21 | 7,5 | Переключатель сигнала торможения Плафон освещения перчаточного ящика Выключатель плафона освещения перчаточного ящика Система распознавания занятости сиденья и сиденья переднего пассажира AKSE |
| 22 | 15 |
Электродвигатель вентилятора двигателя внутреннего сгорания и кондиционер со встроенным регулированием
Действительно для двигателя 271, 272, 273, 274 276, 278, 642, 651: Электрическое штекерное соединение жгута электропроводки салона и двигателя
Действительно для а/м с двигателем 642, 651: Блок управления CDI
Действительно для двигателя 274: Концевая кабельная муфта электр. цепи клеммы 87 M2e Действительно для двигателей 271, 272, 273, 276, 278: Концевая кабельная муфта электр. цепи клеммы 87 M2e
|
| 23 | 20 | Действительно для двигателей 642, 651: Блок управления SAM с модулем предохранителей и реле в задней части салона Блок управления CDI
Электрическое штекерное соединение жгута электропроводки салона и двигателя
|
| 24 | 15 |
Действительно для а/м с двигателем 642: Исполнительный элемент жалюзи радиатора
Действительно для двигателей 271, 272, 273, 274, 276, 278, 642, 651: Электрическое штекерное соединение жгута электропроводки салона и двигателя
|
| 25 | 15 |
Действительно для двигателей 272, 642: Электрическое штекерное соединение жгута электропроводки салона и двигателя
На а/м с бензиновым двигателем: Блок управления ME
|
| 26 | 20 |
Радиоприемник
Радиоприемник с системой Auto-Pilot
Модуль управления COMAND
|
| 27 | 7,5 |
Блок управления электронного замка зажигания
На а/м с бензиновым двигателем: Блок управления ME
На а/м с дизельным двигателем: Блок управления CDI
|
| 28 | 7,5 | Комбинация приборов |
| 29 | 10 | Блок-фара передняя правая |
| 30 | 10 | Блок-фара передняя левая |
| 31A | 15 | Звуковой сигнал левый Звуковой сигнал правый |
| 31B | 15 | Звуковой сигнал левый Звуковой сигнал правый |
| 32 | 40 | Действительно для двигателей 271, 272, 273: Электрический воздушный насос |
| 33 | 10 |
Действительно для а/м с КП 722.6: Блок управления электронной системы управления АКП
Действительно для автомобилей с коробкой передач 722.9, 725: Блок управления полностью интегрированной системой управления АКП
|
| 34 | 7,5 | Действительно для двигателей 271, 272, 273, 274, 276, 278, 651 с 642 с 01.12.2009 г.: Блок управления топливного насоса |
| 35 | - | Резерв |
| 36 | 5 | Электрический модуль управления DISTRONIC (до 31.05.2013 г.) |
| Реле | ||
| J | Реле клеммы 15 | |
| K | Реле клеммы 15R | |
| L | Реле подогрева щеток стеклоочистителя | |
| М | Реле клеммы 50, стартер | |
| Н | Реле клеммы 87, двигатель | |
| O | Реле звукового сигнала | |
| P | Действительно для двигателя 271, 272, 273: Реле продувки катализатора | |
| Q | ECO Start-Stopp: Реле электродвигателя вентилятора масляного охладителя | |
| R | Реле клеммы 87, ходовая часть | |

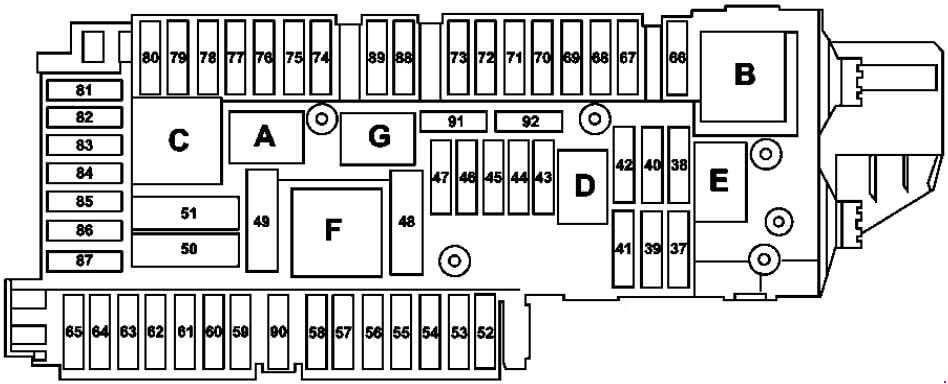

Блок предохранителей в багажнике
Coupe (C207)
Открывание: поверните поворотный запор (1) крышки (2) по часовой стрелке.
Откиньте крышку (2) вниз.
Cabriolet (A207)
Открывание: поднимите пол багажника (1).
Немного сдвиньте вырезанную часть покрытия пола (2) назад, взявшись за выступы (3), и поднимите его вверх.
| № | А | Назначение предохранителя |
|---|---|---|
| 37 | 5 | Катушка электромагнита, подголовник NECK-PRO сиденья водителя Катушка электромагнита, подголовник NECK-PRO сиденья переднего пассажира |
| 38 | 15 | Питание блока управления SAM с модулем предохранителей и реле в задней части салона, внутреннее |
| 39 | 30 | Блок управления системами задней части салона |
| 40 | - | Резерв |
| 41 | 30 | Блок управления системами задней части салона |
| 42 | 25 |
Действительно после 01.12.2009: Блок управления топливным насосом
Действительно до 30.11.2009 для двигателя 642: Топливный насос
|
| 43 | 5 | Регулятор вентилятора системы вентиляции переднего левого сиденья Регулятор вентилятора системы вентиляции переднего правого сиденья |
| 44 | 30 |
Переключатель частично электрической регулировки положения сиденья переднего пассажира
Блок выключателей регулировки правого переднего сиденья (сиденьесса с электроприводом и функцией памяти)
|
| 45 | 30 |
Переключатель частично электрической регулировки положения сиденья водителя
Блок выключателей регулировки положения переднего левого сиденья (пакет запоминания параметров)
|
| 46 | 7,5 |
Сирена сигнализации
Антенный усилитель ТВ 1
Антенный усилитель ТВ 2 и KEYLESS-GO
Coupe:
Антенный усилитель 1 заднего стекла Антенный усилитель FM-антенны на заднем стекле
Блок управления системой охраны салона и защитой от буксировки
Cabriolet:
Антенный усилитель ТВ 3, FM2 и DAB Band III
Антенный усилитель FM, AM и ZV
Усилитель AM с переключателем
Датчик системы охраны салона (ведущее устройство)
Датчик системы охраны салона (исполнительное устройство)
|
| 47 | - | Резерв |
| 48 | - | Резерв |
| 49 | 40 | Coupe: Через реле обогрева заднего стекла включаются: Помехоподавляющий конденсатор 2 на заднем стекле |
| 30 | Cabriolet: Через реле обогрева заднего стекла включаются: Обогрев заднего стекла | |
| 50 | 50 | Реверсивный натяжитель переднего правого ремня безопасности |
| 51 | 50 | Реверсивный натяжитель переднего левого ремня безопасности |
| 52 | - | Резерв |
| 53 | 15 | Блок управления системой распознавания прицепа |
| 54 | 15 | Блок управления системой распознавания прицепа |
| 55 | - | Резерв |
| 56 | 15 | Розетка прицепа |
| 57 | 20 | Блок управления системой распознавания прицепа |
| 58 | 20 | Блок управления системой распознавания прицепа |
| 59 | 5 |
Модуль управления COLLISION PREVENTION ASSIST
Датчик DISTRONIC (DTR) передний бампер слева
Датчик DISTRONIC (DTR) передний бампер справа
Радарный датчик в заднем бампере слева
Радарный датчик в заднем бампере справа Радарный датчик в заднем бампере посередине
Интеллектуальный радарный датчик в заднем бампере слева
Интеллектуальный радарный датчик в заднем бампере справа Радарный датчик левый внутренний, передний бампер
Радарный датчик правый внутренний, передний бампер
Радарный датчик наружный правый, задний бампер
Радарный датчик наружный левый, задний бампер
|
| 60 | 7,5 | Пневмонасос мультиконтурного сиденья |
| 61 | 15 | Cabriolet: Блок управления системами задней части салона |
| 62 | 40 | Cabriolet: Блок управления системами задней части салона |
| 63 | - | Резерв |
| 64 | - | Резерв |
| 65 | 15 | Блок управления адаптивной системой амортизации |
| 66 | 7,5 |
Реле циркуляционного насоса охлаждающей жидкости (двигатель 278)
Реле циркуляционного насоса трансмиссионного масла (с 01.06.2012 - двигатель 651 с ECO Start-Stopp, редуктором 722.9)
|
| 67 | 30 | Блок управления усилителем акустической системы |
| 68 | - | Резерв |
| 69 | - | Резерв |
| 70 | 5 | Блок управления системой контроля давления в шинах |
| 71 | 15 |
Элемент подогрева прикуривателя
Розетка спереди салона
|
| 72 | - | Резерв |
| 73 | 7,5 |
Диагностический разъем
Приемник пульта дистанционного радиоуправления автономным отопителем
Переключатель антенны для телефона/автономного отопителя (с 01.06.2016)
|
| 74 | 10 | Блок управления KEYlESs-GO |
| 75 | 20 | Нагревательное устройство автономного отопителя |
| 76 | 15 | Розетка в салоне |
| 77 | 7,5 | Блок управления Weight Sensing System |
| 78 | 7,5 | Регулятор вентилятора системы вентиляции переднего левого сиденья Регулятор вентилятора системы вентиляции переднего правого сиденья |
| 79 | 5 |
Блок управления системой помощи при парковке
Блок управления радарными датчиками (до 31.05.2011; DISTRONIC PLUS)
|
| 80 | 25 |
Блок управления видеодатчиками и радарными датчиками
Блок управления радарными датчиками (с 01.06.2013)
|
| 81 | 5 | Блок управления мультимедийным интерфейсом |
| 82 | 5 | Компенсатор мобильной связи UMTS |
| 83 | 7,5 |
Блок управления системой экстренного вызова
Блок управления "Electronic Toll Collection"
|
| 84 | 7,5 |
Блок управления камеры заднего вида
Модуль электропитания камеры заднего вида
Блок управления цифровым звуковым радиовещанием
Блок управления камерой обзора на 360°
Блок управления Satellite Digital Audio Radio (SDAR)
Блок управления SDAR/тюнера высокого разрешения
|
| 85 | 7,5 |
Цифровой ТВ-тюнер
ТВ-тюнер (аналоговый/цифровой)
|
| 86 | - | Резерв |
| 87 | 7,5 |
Блок управления системой экстренного вызова
Коммуникационный модуль телекоммуникационных служб
|
| 5 | Блок управления HERMES | |
| 88 | - | Резерв |
| 89 | 20 | Блок управления системой распознавания прицепа |
| 90 | - | Резерв |
| 91 | - | Резерв |
| 92 | - | Резерв |
| Реле | ||
| А | Реле клеммы 15 | |
| B | Реле клеммы 15R (1) | |
| C | Реле обогрева заднего стекла | |
| D | На а/м с дизельным двигателем: Реле топливного насоса | |
| E | Резерв | |
| F | Реле регулировки положения сиденья (действительно без пакета функций памяти) | |
| G | Реле клеммы 15R (2) | |

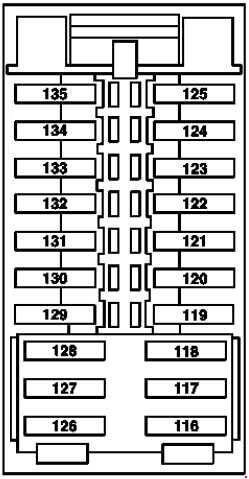

Блок предохранителей в панели приборов
Открывание: слегка вытяните крышку (1) внизу в направлении стрелки (3).
Потяните крышку (1) в направлении стрелки (2) наружу и снимите.
Потяните крышку (1) в направлении стрелки (2) наружу и снимите.
| № | А | Назначение предохранителя |
|---|---|---|
| 116 | 30 | Блок управления сиденья водителя (пакет функций памяти (сиденье водителя, рулевая колонка, зеркала)) |
| 117 | 25 | Cabriolet: Блок управления системы AIRSCARF (сторона водителя) |
| 118 | - | Резерв |
| 119 | - | Резерв |
| 120 | - | Резерв |
| 121 | - | Резерв |
| 122 | - | Резерв |
| 123 | 10 | Действительно для а/м с подогревом рулевого колеса: Блок управления электронного модуля рулевой колонки |
| 124 | 20 | Действительно для автомобилей с коробкой передач 722.9 с 1.5.13 г.: Модуль сервопривода АКП DIRECT SELECT |
| 125 | - | Резерв |
| 126 | 30 | Блок управления сиденья переднего пассажира |
| 127 | 25 | Cabriolet: Блок управления системы AIRSCARF (сторона переднего пассажира) |
| 128 | - | Резерв |
| 129 | - | Резерв |
| 130 | - | Резерв |
| 131 | - | Резерв |
| 132 | - | Резерв |
| 133 | - | Резерв |
| 134 | - | Резерв |
| 135 | - | Резерв |

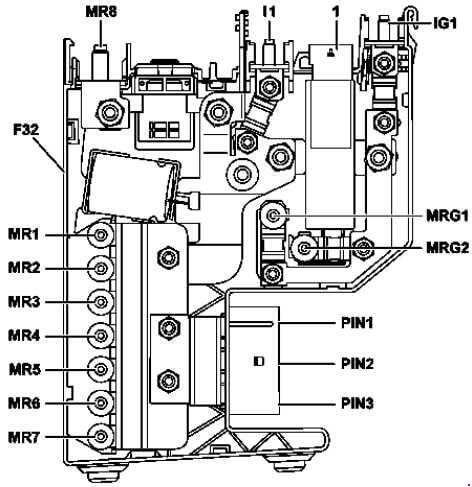

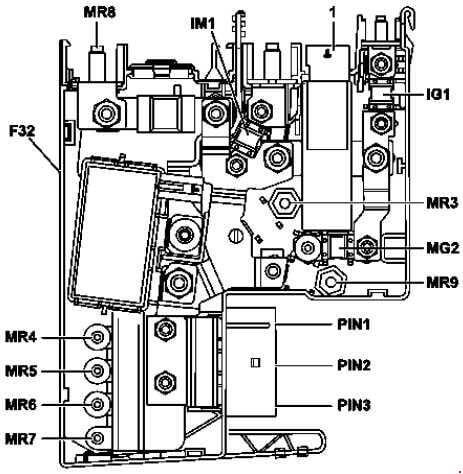

Блок силовых предохранителей спереди (без функции ECO Start-Stop)
| № | А | Назначение предохранителя |
|---|---|---|
| 150 | 400 | Электропитание блока электрических силовых предохранителей спереди |
| 151 | 100 | Электродвигатель вентилятора двигателя внутреннего сгорания и кондиционер со встроенным регулированием |
| 152 | 150 | Действительно для АКБ спереди: Передний блок управления SAM с модулем предохранителей и реле |
| 153 | - | Резерв |
| 154 | 60 | Передний блок управления SAM с модулем предохранителей и реле |
| 155 | - | Резерв |
| 156 | 150 | На а/м с дизельным двигателем: Дополнительный электроподогреватель |
| 157 | 100 | Блок управления электроусилителя рулевого управления |
| 158 | 50 | Регулятор вентилятора |
| 159 | - | Резерв |
| 160 | 60 | Блок предохранителей салона (сиденье водителя, рулевая колонка, зеркала, сиденье переднего пассажира с электрорегулировкой и памятью) |
| 161 | 100 | Передний блок управления SAM с модулем предохранителей и реле |
| 162 | - | Резерв |
| 163 | 150 | Блок управления SAM с модулем предохранителей и реле в задней части салона |
| 164 | 100 | Блок управления SAM с модулем предохранителей и реле в задней части салона Блок предохранителей салона (передние сиденья повышенной комфортности, вкл. обогрев и вентиляцию сидений) |
Блок силовых предохранителей спереди (функцией ECO Start-Stop)
| № | А | Назначение предохранителя |
|---|---|---|
| 150 | 200 | Электропитание блока электрических силовых предохранителей спереди |
| 151 | 100 | Электродвигатель вентилятора двигателя внутреннего сгорания и кондиционер со встроенным регулированием |
| 152 | 150 | Действительно для АКБ спереди: Передний блок управления SAM с модулем предохранителей и реле |
| 153 | 60 | Передний блок управления SAM с модулем предохранителей и реле |
| 154 | 150 | На а/м с дизельным двигателем: Дополнительный электроподогреватель |
| 155 | - | Резерв |
| 156 | 100 | Передний блок управления SAM с модулем предохранителей и реле |
| 157 | 100 | Блок управления электроусилителя рулевого управления |
| 158 | 150 | Блок управления SAM с модулем предохранителей и реле в задней части салона |
| 159 | 200 | Реле дополнительной АКБ Предохранитель клеммы 30, блок управления SAM с модулем предохранителей и реле в задней части салона |
| 160 | 50 | Регулятор вентилятора |
| 161 | - | Резерв |
| 162 | 60 | Блок предохранителей салона (сиденье водителя, рулевая колонка, зеркала, сиденье переднего пассажира с электрорегулировкой и памятью) |
Расположение и назначение предохранителей и реле в Мерседес ЦЛС (C218) и Мерседес ЦЛС Шутинг Брейк (X218). Оборудованных бензиновым двигателем 3.5 л. (CLS 300, CLS 350, CLS 400), 4,7 л. (CLS 500), 5.5 л. (CLS 63 AMG) или
Назначение и расположение предохранителей и реле в Мерседес C-Class (в кузове W204 - седан / S204 - универсал / C204 - купе). Оборудованных бензиновым двигателем: 1.6 л. (C180), 1.8 л. (C180, C200, C250), 2.5 л. (C230), 3.0 л.
Расположение и назначение предохранителей и реле в Мерседес W212 и Мерседес S212 универсал. Оборудованных бензиновым двигателем 1.6 л. (E180), 1.8 л. (E200, E250), 2.0 л. (E200, E250), 3.0 л. (E300, E400), 3.5 л. (E300, E350,
Назначение и расположение предохранителей и реле в Мерседес CLA (C117). Оборудованных бензиновым двигателем: 1.6 л. (CLA 180, CLA 200), 2.0 л. (CLA 220, CLA 250, CLA 45 AMG) или с дизельным двигателем 1.5 л. (CLA 180 CDI), 1.8 л.
Расположение и назначение предохранителей и реле в Мерседес ГЛА (в кузове Х156), с бензиновым двигателем: 1.6 л., (GLA 180, GLA 200), 2.0 л. (GLA 220 4MATIC, GLA250), 2.0 л. (GLA 45 AMG) или с дизельным двигателем 1.5 л. (GLA 180
