2015-2018 Mercedes-Benz GLC (X253)
Назначение и расположение предохранителей и реле в Мерседес ГЛЦ (Mercedes-Benz GLC). Оборудованных бензиновым двигателем: 2.0 л. (GLC 250, GLC300), 3.0 л. (GLC 43 AMG), 4.0 л. (GLC 63 AMG), 2.0 л. Hybrid (GLC 350e 4MATIC) или с дизельным двигателем 2.2 л. (GLC 220d, GLC 250d), 3.0 л. (GLC 350d) (X253 / C253; 2015, 2016, 2017, 2018)
Блок предохранителей в багажнике
Вариант 2
Вариант 2
- Подача питания от клеммы 30 "E1"
- Подача питания от клеммы 30g "E2"
| № | А | Назначение предохранителя |
|---|---|---|
| 400 | 25 | Блок управления AdBlue® |
| 401 | 15 | Блок управления AdBlue® |
| 402 | 20 | Блок управления AdBlue® |
| 403 | 30 | До 30.11.2015 г.: Переключатель частично электрической регулировки положения сиденья переднего пассажира |
| 25 | С 01.12.2015 г.: Переключатель частично электрической регулировки положения сиденья переднего пассажира | |
| 404 | 30 | До 30.11.2015 г.: Переключатель частично электрической регулировки положения сиденья водителя |
| 25 | С 01.12.2015 г.: Переключатель частично электрической регулировки положения сиденья водителя | |
| 405 | - | Резерв |
| 406 | 30 | Блок управления передней левой дверью |
| 407 | - | Резерв |
| 408 | 30 |
Блок управления задней правой дверью
|
| 409 | - | Резерв |
| 410 | 15 |
Приемник пульта дистанционного радиоуправления автономным отопителем
Переключатель антенны для телефона и автономного отопителя
|
| 411 | 30 | Реверсивный натяжитель переднего левого ремня безопасности |
| 412 | 7,5 | Hybrid: Блок управления системой управления АКБ |
| 413 | 5 | Блок управления приводом крышки багажника |
| 414 | 5 | Модуль тюнера (ТВ-тюнер, цифровое радио (DAB)) или спутниковое радио SIRIUS) |
| 415 | 5 |
Блок управления крышкой камеры
Генератор системы ароматизации воздуха
|
| 416 | 7,5 |
Антенный усилитель/компенсатор мобильной связи
Контактная плата мобильного телефона
|
| 417 | 5 |
Блок управления камерой обзора на 360°
Камера заднего вида
|
| 418 | 5 |
Блок управления подогрева сидений в задней части салона
лок управления системой AIRSCARF
|
| 419 | 5 | Блок управления регулировки поясничного подпора для сиденья переднего пассажира |
| 420 | 5 | Блок управления регулировкой поясничного подпора для сиденья водителя |
| 421 | - | Резерв |
| 422 | - | Резерв |
| 423 | 5 | Блок управления усилителем акустической системы |
| 424 | 15 |
Блок управления AIR BODY CONTROL Plus
Действительно для а/м с двигателем 276: Блок управления Motorsound
|
| 425 | - | Резерв |
| 426 | - | Резерв |
| 427 | - | Резерв |
| 428 | - | Резерв |
| 429 | - | Резерв |
| 430 | - | Резерв |
| 431 | 25 | Многофункциональный блок управления для специального а/м |
| 432 | 25 | Многофункциональный блок управления для специального а/м |
| 433 | 20 | Блок управления системой распознавания прицепа |
| 434 | 30 | Блок управления системой распознавания прицепа |
| 435 | 25 | Блок управления системой распознавания прицепа |
| 436 | 15 | Блок управления системой распознавания прицепа |
| 437 | 25 | Блок управления системой распознавания прицепа |
| 438 | 30 | Блок управления преобразователем переменного/постоянного тока |
| 439 | - | Резерв |
| 440 | 30 |
Блок управления подогрева сидений в задней части салона
Блок управления системой AIRSCARF
|
| 441 | 30 | Блок управления системой AIRSCARF |
| 442 | 25 | Блок управления топливным насосом |
| 443 | 30 | Реверсивный натяжитель переднего правого ремня безопасности |
| 444 | 15 | Электрическое штекерное соединение планшетного компьютера |
| 445 | 15 | Розетка в багажнике |
| 446 | 15 | Прикуриватель с подсветкой пепельницы спереди (розетка в салоне) |
| 447 | 15 | Розетка 12V в центральной консоли задней части салона справа |
| 448 | 10 | Действительно для а/м с КП 722, 725: Конденсатор парковочной блокировки |
| 449 | - |
Действительно для а/м с двигателем 626: Фильтрующий элемент топливного фильтра со встроенным подогревом
Hybrid: Генератор звука
|
| 450 | 5 | Задний блок управления SAM |
| 451 | 5 |
Блок управления топливным насосом
Блок управления AdBlue®
|
| 452 | 5 |
Интегрированный радарный датчик заднего бампера снаружи справа
Интегрированный радарный датчик заднего бампера снаружи слева
Радарный датчик в заднем бампере по центру
Радарный датчик в заднем бампере справа снаружи
Радарный датчик в заднем бампере слева снаружи
|
| 453 | 5 |
Радарный датчик в переднем бампере слева
Радарный датчик в переднем бампере, справа
Модуль управления COLLISION PREVENTION ASSIST
|
| 454 | 7,5 |
Действительно для а/м с КП 722: Блок управления полностью интегрированной системой управления АКП
|
| 5 |
Блок управления AdBlue®
|
|
| 455 | 5 | Блок управления преобразователем переменного/постоянного тока |
| 456 | 5 |
Радарный датчик дальней зоны спереди
Электрический модуль управления DISTRONIC
|
| 457 | 5 |
Hybrid:
Блок управления преобразователем напряжения постоянного тока
Блок управления силовым электронным оборудованием
|
| 458 | 5 | Модуль бесключевого открытия крышки багажника под задним бампером |
| 459 | 5 |
Hybrid: Зарядное устройство
|
| 460 | 10 | Блок управления kEyLESS-GO |
| 461 | 5 | Антенный усилитель FM 1, AM, ЦЗ и KEYLESS-GO |
| 462 | 40 | Блок управления усилителем акустической системы |
| 463 | 30 |
Обогрев заднего стекла (R1) через помехоподавляющий конденсатор заднего стекла
|
| 464 | 40 |
Блок управления приводом крышки багажника
Блок управления приводом откидной двери багажного отделени
|
| 465 | 40 | Задний блок управления SAM |
| 466 | 40 | Задний блок управления SAM |
| 467 | 40 |
Действительно для а/м с двигателем 626: Фильтрующий элемент топливного фильтра со встроенным подогревом
|
| Реле | ||
| S | Реле клеммы 15 салона | |
| T | Реле обогрева заднего стекла | |
| U | Реле подстаканника и розеток 2-го ряда сидений | |
| В | Реле AdBlue® | |
| X | Реле холодильного бокса и розеток 1-го ряда сидений/ багажника | |
| Y | Резервное реле | |
| ZR1 | Действительно для а/м с двигателем 626: Реле обогрева топливного фильтра | |
| ZR2 | Резервное реле | |
| ZR3 | Резервное реле | |
Бензин:
- 2.0 л. - M274 (GLC 250 4MATIC, GLC 300 4MATIC)
- 3.0 л. - M276 (GLC 43 AMG)
- 4.0 л. - M177 (GLC 63 AMG)
- 2.0 л. Hybrid - M274 (GLC 350e 4MATIC)
Дизель:
- 2.2 л. - OM651 (GLC 220d 4MATIC, GLC 250d 4MATIC)
- 3.0 л. - OM642 (GLC 350d 4MATIC)
Блок предохранителей в пространстве для ног переднего пассажира
| № | А | Назначение предохранителя |
|---|---|---|
| 301 | 5 | Hybrid: Пиропредохранитель (F63) посредством устройства для отключения высоковольтной сети |
| 302 | 30 | Блок управления передней правой дверью |
| 303 | 30 |
Блок управления задней левой дверью
|
| 304 | 20 | Действительно для а/м с КП 722: Модуль сервопривода АКП для системы DIRECT SELECT |
| 305 | 30 |
Блок управления сиденьем водителя
Блок управления подогревом сиденья водителя (до 31.05.2015)
Блок управления подогревом передних сидений (с 01.06.2015)
|
| 306 | 30 |
Блок управления сиденьем переднего пассажира
Блок управления подогревом сиденья переднего пассажира (до 31.05.2015)
Блок управления подогревом передних сидений (с 01.06.2015)
|
| 307 | - | Резерв |
| 308 | 30 | США: Электрическое штекерное соединение функции Elektric-Brake-Control |
| 309 | 10 |
Блок управления системой аварийного вызова
|
| 5 |
Блок управления HERMES
Коммуникационный модуль телекоммуникационных служб
|
|
| 310 | - | Резерв |
| 311 | 10 | Электронный регулятор дополнительного вентилятора в задней части салона |
| 312 | 10 | Потолочная блок-панель управления |
| 313 | 10 |
Hybrid: Блок управления преобразователем напряжения постоянного тока
|
| 314 | - | Резерв |
| 315 | 5 |
Блок управления трансмиссией
На а/м с дизельным двигателем: Блок управления CDI
На а/м с бензиновым двигателем: Блок управления ME
|
| 316 | 7,5 | Блок управления системой удержания пассажиров (Supplemental Restraint System) |
| 317 | 30 |
Модуль управления панорамным сдвижным люком (панорамная крыша со сдвижным люком)
Модуль управления сдвижного люка (сдвижной люк)
|
| 318 | 20 | Блок управления автономным отопителем |
| 319 | 5 | Hybrid: Высоковольтная система электрического отопителя |
| 320 | 15 | Блок управления AIR BODY CONTROL |
| 321 | 5 | Японии: Блок управления передачей данных о дорожных сборах в стандарте DSRC |
| 322 | 20 | Головное устройство |
| 323 | 5 | Блок управления системой помощи при парковке |
| MF1 | ||
| 1 | 7,5 |
Дисплей аудиосистемы/COMAND
Электродвигатель вентилятора аудиоустройства (COMAND APS)
|
| 2 | 7,5 |
Мультифункциональная камера Mono
Мультифункциональная стерео-камера
|
| 3 | 7,5 |
Датчик дождя и освещенности с дополнительными функциями
Потолочная блок-панель управления
|
| 4 | 7,5 |
Блок управления сиденьем водителя
Блок управления подогревом сиденья водителя (до 31.05.2015)
Блок управления подогревом передних сидений (с 01.06.2015)
|
| 5 | 7,5 |
Блок управления сиденьем переднего пассажира
Блок управления подогревом сиденья переднего пассажира (до 31.05.2015)
Блок управления подогревом передних сидений (с 01.06.2015)
|
| 6 | 7,5 | Сигналы с блока управления электронным модулем рулевой колонки |
| MF2 | ||
| 1 | 5 | Реверсивный натяжитель переднего левого ремня безопасности |
| 2 | 5 |
Панель управления аудиосистемой/COMAND
Сенсорная панель (радиоприемник Audio 20 или COMAND APS)
|
| 3 | 5 | Реверсивный натяжитель переднего правого ремня безопасности |
| 4 | 5 | Проекционный дисплей |
| 5 | 5 | Модуль подключения мультимедийных устройств |
| 6 | 5 | Hybrid: Электрический компрессор кондиционера |
| MF3 | ||
| 1 | 5 | Провод обратного считывания клеммы 30g переднего блока управления SAM |
| 2 | 5 | Блок управления радарными датчиками |
| 3 | - | Резерв |
| 4 | 5 | Блок кнопок на панели приборов со стороны водителя |
| 5 | 5 | Панель управления системой кондиционирования воздуха в задней части салона |
| 6 | 5 | Блок управления системой контроля давления в шинах |
Блок предохранителей в панели приборов
| № | А | Назначение предохранителя |
|---|---|---|
| 200 | 50 | Передний блок управления SAM |
| 201 | 40 | Передний блок управления SAM |
| 202 | 5 |
Сирена сигнализации
|
| 203 | 20 | Действительно для а/м с КП 716: Блок управления электрической блокировкой рулевой колонки |
| 204 | 5 | Диагностический разъем |
| 205 | 7,5 | Блок управления электронным замком зажигания |
| 206 | 5 | Аналоговые часы |
| 207 | 15 | Блок управления системой отопления, вентиляции и кондиционирования |
| 208 | 7,5 | Комбинация приборов |
| 209 | 5 |
Панель управления системой кондиционирования
Блок управления верхней блок-панели управления
|
| 210 | 10 | Сигналы с блока управления электронным модулем рулевой колонки |
| 211 | - | Резерв |
| 212 | - | Резерв |
| 213 | 5 | Сигналы с блока управления электронной системой стабилизации движения ESP |
| 214 | - | Резерв |
| 215 | - | Резерв |
| 216 | 7,5 | Плафон освещения перчаточного ящика |
| 217 | 5 | Япония: Блок управления передачи данных о дорожных сборах в стандарте DSRC |
| 218 | 7,5 | Блок управления системой удержания пассажиров (Supplemental Restraint System) |
| 219 | 5 | Блок управления Weight Sensing System |
| 220 | - | Резерв |
| Реле | ||
| F | Реле клеммы 15R | |
Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 100 | 40 | Hybrid: Вакуумный насос |
| 101 | 15 | Концевая кабельная муфта клеммы 87/2 |
| 102 | 20 | Концевая кабельная муфта клеммы 87/1 |
| 103 | 15 | Концевая кабельная муфта клеммы 87/4 |
| 104 | 15 | Концевая кабельная муфта клеммы 87/3 |
| 105 | 15 | Действительно для а/м с редуктором 722.9 (кроме 722.930): Блок управления дополнительным масляным насосом трансмиссионного масла |
| 106 | - | Резерв |
| 107 | 60 | Действительно для двигателя 274.9: Электрический насос системы охлаждения |
| 108 | 20 |
Светодиодные фары статического освещения:
Передняя правая блок-фара
Светодиоды High Performance или светодиодные фары динамического освещения:
Передняя левая блок-фара
Передняя правая блок-фара |
| 109 | 30 | Электродвигатель стеклоочистителя |
| 110 | 20 |
Светодиодные фары статического освещения:
Передняя левая блок-фара
Светодиоды High Performance или светодиодные фары динамического освещения:
Передняя левая блок-фара
Передняя правая блок-фара |
| 111 | 30 | Стартер |
| 112 | 15 | Hybrid: Датчик положения педали газа |
| 113 | - | Резерв |
| 114 | 40 |
Компрессор системы AIR BODY CONTROL
|
| 115 | 15 | Звуковой сигнал слева и звуковой сигнал справа |
| 116 | - | Резерв |
| 117 | - | Резерв |
| 118 | 5 | Hybrid: Сигналы с блока управления электронной системой стабилизации движения ESP |
| 119 | 15 | Концевая кабельная муфта клеммы 87 C2 |
| 120 | 5 | Концевая кабельная муфта клеммы 87 C1 |
| 121 | 5 | Сигналы с блока управления электронной системой стабилизации движения ESP |
| 122 | 5 | Реле CPC |
| 123 | - | Резерв |
| 124 | - | Резерв |
| 125 | 5 | Передний блок управления SAM |
| 126 | 5 |
Блок управления трансмиссией
На а/м с дизельным двигателем: Блок управления CDI
На а/м с бензиновым двигателем: Блок управления ME
|
| 127 | 5 | Hybrid: Ограничитель падения напряжения |
| 128 | 5 | Передняя левая блок-фара и переключатель наружного освещения |
| 129 | 30 | Реле клеммы 50 стартера |
| 129A | 30 | Hybrid: Реле клеммы 50 стартера |
| Реле | ||
| G | Реле клеммы 15, моторный отсек | |
| H | Реле клеммы 50 стартера | |
| I | Hybrid: Реле вакуумного насоса (+) | |
| J | Реле CPC | |
| K | Действительно для а/м с редуктором 722.9 (кроме 722.930): Реле масляного насоса | |
| L | Реле звукового сигнала | |
| M | Реле подогрева щеток стеклоочистителя | |
| N | Реле клеммы 87M | |
| O | Реле клеммы 15 стартера | |
| P | Действительно для двигателя 274.9: Реле насоса системы охлаждения | |
| Q | Hybrid: Реле вакуумного насоса (-) | |
| R |
Реле системы AIR BODY CONTROL
|
|

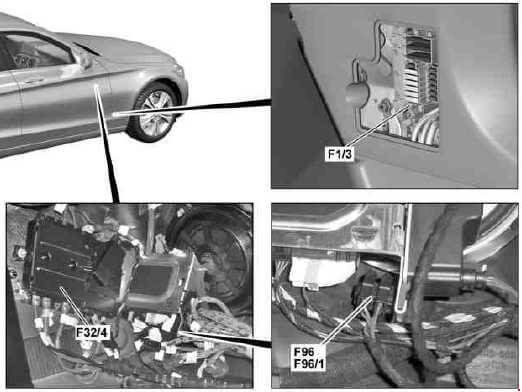

Блок силовых предохранителей в салоне
F96 - Предохранители клеммы 30 дополнительной АКБF96/1 - Предохранители клеммы 87 заслонки в выпускном тракте
F32/4k2 - Реле отключения тока покоя
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | - | Блок силовых предохранителей моторного отсека |
| 2 | 150 | Hybrid: Реле дополнительной АКБ функции ECO Start-Stop |
| 3 | 40 | Регулятор вентилятора |
| 4 | - | Резерв |
| 5 | 150 | На а/м с дизельным двигателем: Дополнительный электроподогреватель |
| 6 | 80 | Блок предохранителей стойки A справа |
| 7 | 150 | Модуль предохранителей и реле в задней части салона |
| 8 | - | Резерв |
| 9 | - | Резерв |
| 10 | 60 | Действительно для а/м с коробкой передач 725: Блок управления полностью интегрированной системой управления коробкой передач |
| 100 | Hybrid с коробкой передач 724: Блок управления полностью интегрированной системой управления коробкой передач | |
| 11 | - | Резерв |
| 12 | 40 | Модуль предохранителей и реле в задней части салона |
| 13 | 50 | Блок предохранителей стойки A справа |
Блок силовых предохранителей в моторном отсеке
Вариант 1
Вариант 2
F32/3k1 - Разделительное реле
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | - | Резерв |
| 2 | 100 | На а/м с дизельным двигателем: Модуль выходного каскада свечей накаливания |
| 3 | 60 | Модуль предохранителей и реле двигателя |
| 4 | - | Разъем аккумуляторной батареи бортовой сети |
| 5 | 150 | Модуль предохранителей и реле двигателя |
| 6 | 125 | Модуль предохранителей и реле, слева |
| 7 | 80 | Электродвигатель вентилятора |
| 8 | 125 | Блок управления электроусилителем рулевого управления |
| 9 | 150 | Электродвигатель вентилятора (1000 Вт) |
| 10 | 200 | Блок силовых предохранителей в салоне |
| 11 | - | Резерв |
| 12 | - |
Hybrid: Блок управления силовым электронным оборудованием
США: Блок управления нагревателем катализатора
|
| 13 | 400 | Генератор |
| C1 | - | Hybrid: Реле расцепления |
| C2 | - | Hybrid: Клемма 31 |
| C3 | ||
| 1 | 40 | Сигналы с блока управления электронной системой стабилизации движения ESP |
| 2 | 60 | Сигналы с блока управления электронной системой стабилизации движения ESP |
Назначение и расположение предохранителей и реле в Мерседес 205 C-Class (в кузове седан - W205, универсал - S205, V205, купе - C205, кабриолет - A205;). Оборудованных бензиновым двигателем 1.6 л. (C160, C180), 2.0л. (C200, C250,
Назначение и расположение предохранителей и реле в Mercedes-Benz CLS-Class (C219 / W219), с бензиновым двигателем 3.0 л. (CLS 280, CLS 300), 3.5 л. (CLS 350, CLS 350 CGI), 5.0 л. (CLS 500), 5.5 л. (CLS 500, CLS 55 AMG), 6.2 л.
Расположение и назначение предохранителей и реле в Mercedes Benz C-Class (W203) с бензиновым двигателем 1.8 л. (C180, C200, C230), 2.0 л. (C180, C200), 2.5 л. (C230), 2.6 л. (C240), 3.0л. (C280), 3.2л. (C320, C32 AMG), 3.5л.
Назначение и расположение предохранителей и реле в Мерседес C-Class (в кузове W204 - седан / S204 - универсал / C204 - купе). Оборудованных бензиновым двигателем: 1.6 л. (C180), 1.8 л. (C180, C200, C250), 2.5 л. (C230), 3.0 л.
Расположение и назначение предохранителей и реле в Мерседес W212 и Мерседес S212 универсал. Оборудованных бензиновым двигателем 1.6 л. (E180), 1.8 л. (E200, E250), 2.0 л. (E200, E250), 3.0 л. (E300, E400), 3.5 л. (E300, E350,
