2014-2019 Mercedes-Benz W447 (V-Класс / Vito / Metris)
Расположение и назначение предохранителей и реле в Мерседес Вито, Мерседес В-Класс и Мерседес Метрис (W447). Оборудованных бензиновым двигателем: 2.0 л. М274, или с дизельным двигателем: 1.6 л. ОМ 622 (109 CDI, 111 CDI), 2.1 л. (114 CDI, 116 CDI, 119 BlueTEC, 200 CDI, 220 CDI, 250 BlueTEC) (2014, 2015, 2016, 2017, 2018, 2019)
Расположение блоков предохранителей
- Блок предохранителей в моторном отсеке (PDC‑E)
- Блок предохранителей в пространстве для ног переднего пассажира (PDC‑P)
- Блок предохранителей в пространстве для ног переднего пассажира на стойке A (PDC‑F)
- Блок предохранителей в задней части автомобиля (PDC‑R)

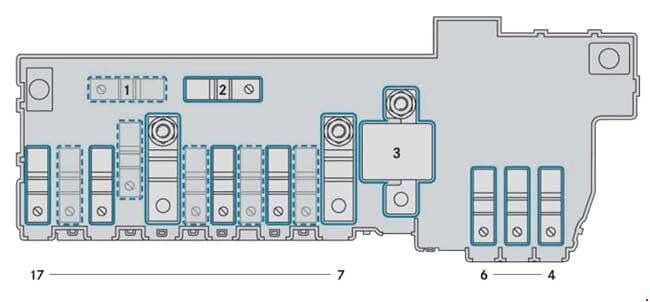

- Блок входных предохранителей возле стартерной аккумуляторной батареи в каркасе переднего правого сиденья

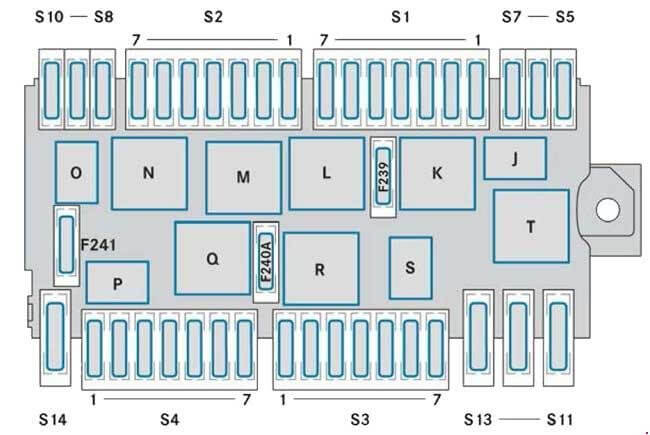

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| Держатель предохранителей S1 | ||
| 1 | 25 | Клапаны системы ESP |
| 2 | 15 | Звуковой сигнал |
| 3 | 5 | Блок управления двигателем |
| 4 | 25 | Блок управления автоматической коробкой передач |
| 5 | - | Резервный |
| 6 | - | Резервный |
| 7 | - | Резервный |
| Держатель предохранителей S2 | ||
| 1 | - | Резервный |
| 2 | 15 | Клемма 87 (4) |
| 3 | 15 | Клемма 87 (2) |
| 4 | 10 | Клемма 87 (3) |
| 5 | 20 | Клемма 87 (1) |
| 6 | 5 | Блок управления двигателем |
| 7 | - | Резервный |
| Держатель предохранителей S3 | ||
| 1 | 5 | Система регулировки угла наклона фар, слева |
| 2 | 5 | Система ESP |
| 3 | 5 | Система регулировки угла наклона фар, справа |
| 4 | - | Резервный |
| 5 | 25 | Система подогрева топливного фильтра |
| 6 | - | Резервный |
| 7 | - | Резервный |
| Держатель предохранителей S4 | ||
| 1 | - | Резервный |
| 2 | - | Резервный |
| 3 | 7,5 | Система COLLISION PREVENTION ASSIST / система "ДИСТРОНИК ПЛЮС" |
| 4 | - | Резервный |
| 5 | 5 | Вентилятор радиатора двигателя / жалюзи радиатора |
| 6 | 10 | Блок управления автоматической коробкой передач |
| 7 | 15 | Дополнительный масляный насос (ZOP) |
| Держатель предохранителей S5-S14 | ||
| S5 | 5 | Звуковой сигнал системы EDW (противоугонной сигнализационной системы) |
| S6 | 20 | Блок управления системой отопления независимого действия |
| S7 | 20 | Блок управления светодиодными фарами HLI (функции фар автомобиля) |
| S8 | 5 | Блок управления системой ESP |
| S9 | - | Резервный |
| S10 | - | Резервный |
| S11 | - | Резервный |
| S12 | 40 | Насос системы ESP |
| S13 | 40 | Модуль регистрации и возбуждения сигналов CBC 2 |
| S14 | 30 | Блок управления светодиодными фарами LCU (светодиодный головной свет) |
| Дополнительные предохранители на держателе реле | ||
| 239 | 30 | Стеклоочистители спереди |
| F40A | 25 | Стартер, клемма 50 |
| 241 | - | Резервный |
| Реле | ||
| J | Звуковой сигнал | |
| K | Непрерывный режим работы стеклоочистителя | |
| L | Включение / выключение стеклоочистителя | |
| M | Стартер | |
| N | Клемма 87 | |
| O | Резервный | |
| P | Резервный | |
| Q | Резервный | |
| R | Клемма 15 | |
| S | Резервный | |
| T | Резервный | |

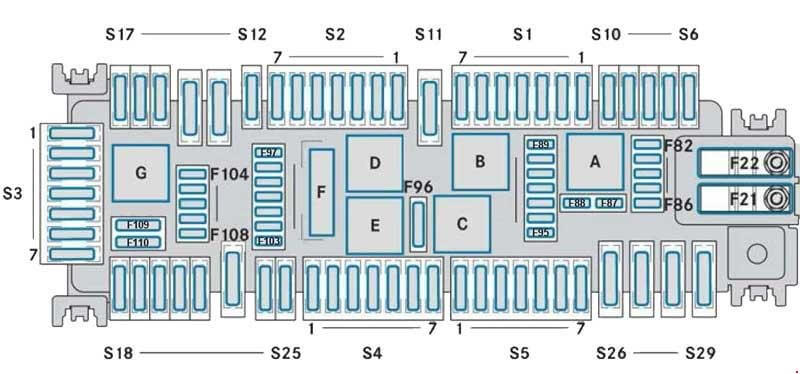

Блок предохранителей в пространстве для ног переднего пассажира
1) Открывание: откройте дверь переднего пассажира.
2) Выньте коврик из пространства для ног переднего пассажира.
3) Поднимите покрытие пола 1 в направлении стрелки.
2) Выньте коврик из пространства для ног переднего пассажира.
3) Поднимите покрытие пола 1 в направлении стрелки.
4) Нажмите на удерживающую скобу 2 и откиньте крышку 3 в направлении стрелки вверх до фиксации.
5) Снимите крышку 3 вперед с блока предохранителей.
5) Снимите крышку 3 вперед с блока предохранителей.
1) Закрывание: установите крышку 3 слева на блоке предохранителей в держатели и зафиксируйте.
2) Откиньте крышку 3 вниз до ощутимого характерного щелчка фиксации удерживающей скобы 2.
3) Откиньте покрытие пола 1 в исходное положение.
4) Положите коврик в пространство для ног.
5) Закройте дверь переднего пассажира.
2) Откиньте крышку 3 вниз до ощутимого характерного щелчка фиксации удерживающей скобы 2.
3) Откиньте покрытие пола 1 в исходное положение.
4) Положите коврик в пространство для ног.
5) Закройте дверь переднего пассажира.
| № | А | Назначение предохранителя |
|---|---|---|
| Держатель предохранителей S1 | ||
| 1 | - | Резервный |
| 2 | 25 | Головной модуль (радиоприемник) |
| 15 | Монтажное гнездо для доукомплектации радиоприемником | |
| 3 | 10 | Система удержания полосы движения, рулевое колесо |
| 4 | 10 | Система отопления / система кондиционирования воздуха "ТЕМПМАТИК" / автоматизированная система кондиционирования воздуха "ТЕР-МОТРОНИК" |
| 5 | 7,5 | Панель управления в середине центральной консоли с сенсорной панелью |
| 6 | 5 | Головной модуль, радиоприемник (Vito) |
| 15 | Головной модуль, радиоприемник (V-Класс) | |
| 7 | 15 | Прикуриватель |
| Держатель предохранителей S2 | ||
| 1 | 7,5 | Блок управления сиденьем водителя |
| 2 | 30 | Блок предохранителей в моторном отсеке (PDC-E) |
| 3 | 7,5 | Блок управления подушкой безопасности |
| 4 | 5 | Цифровое радио DAB/SDARS / ТВ-тюнер для Японии |
| 5 | - | Резервный |
| 6 | - | Резервный |
| 7 | 7,5 | Блок управления сиденьем переднего пассажира |
| Держатель предохранителей S3 | ||
| 1 | 5 | Модуль трубы колонки рулевого управления |
| 2 | 7,5 | Дисплей и вентилятор головного модуля (радиоприемника) |
| 3 | 5 | Приемное гнездо телефона |
| 4 | 5 | Интерфейс Media Interface |
| 5 | 7,5 | Система регистрации пользователей платных дорог, Япония (DSRC) |
| 6 | 30 | Вентилятор системы кондиционирования воздуха |
| 7 | 20 | Замок зажигания / электронная блокировка рулевого управления |
| Держатель предохранителей S4 | ||
| 1 | 30 | Блок управления передней левой дверью |
| 2 | 30 | Блок управления передней правой дверью |
| 3 | 20 | Стеклоочиститель заднего стекла, задняя правая дверь (Vito) |
| 4 | 7,5 | Электрический стояночный тормоз (EFS) |
| 5 | 7,5 | Блок управления подушкой безопасности |
| 6 | 5 | Система автоматического отключения подушки безопасности переднего пассажира |
| 7 | - | Резервный |
| Держатель предохранителей S5 | ||
| 1 | - | Резервный |
| 2 | 15 | Гнезда электропитания на 12 В в грузовом отсеке |
| 3 | 30 | Электрический стояночный тормоз (EFS) |
| 4 | 30 | Электрическая сдвижная дверь, слева |
| 5 | 15 | Модуль прицепа 1 |
| 6 | 25 | Модуль прицепа 2 |
| 7 | 25 | Модуль прицепа 3 |
| Держатель предохранителей S6-S29 | ||
| S6 | - | Резервный |
| S7 | 7,5 | Блок управления прицепом |
| S8 | 10 | Аккумуляторная батарея поддержки, соединение для зарядки |
| S9 | 15 | Блок управления прицепом |
| S10 | 5 | Блок предохранителей в пространстве для ног переднего пассажира на стойке A (PDC-F) |
| S11 | 30 | Система обогрева заднего стекла |
| S12 | 10 | Система развлечения пассажиров в задней части салона |
| S13 | 40 | Натяжитель ремня безопасности переднего сиденья слева (PRE-SAFE®) |
| S14 | 40 | Натяжитель ремня безопасности переднего сиденья справа (PRE-SAFE®) |
| S15 | 10 | Система нейтрализации ОГ, SCR 3 |
| S16 | 20 | Система нейтрализации ОГ, SCR 2 |
| S17 | 15 | Система нейтрализации ОГ, SCR 1 |
| S18 | 15 | Система нейтрализации ОГ - реле SCR |
| S19 | - | Резервный |
| S20 | - | Резервный |
| S21 | 30 | Блок управления сиденьем переднего пассажира |
| S22 | 30 | Блок управления сиденьем водителя |
| S23 | 40 | Усилитель, акустическая система |
| S24 | 10 | Потолочные указатели поворота |
| S25 | 20 | Блок управления системой подачи топлива |
| S26 | 30 | Панорамная крыша |
| S27 | 40 | Модуль регистрации и возбуждения сигналов CBC 1 |
| S28 | 40 | Модуль регистрации и возбуждения сигналов CBC 3 |
| S29 | 30 | Вентилятор системы кондиционирования воздуха в задней части автомобиля |
| Дополнительные предохранители на держателе реле | ||
| 21 | 200 | Дополнительное отопительное устройство (PTC) |
| 22 | 200 | Аккумуляторная батарея поддержки |
| 82 | 5 | Центральный межсетевой шлюз "Star 2" |
| 83 | 7,5 | Замок зажигания |
| 84 | 7,5 | Панель управления на центральной консоли / панель управления слева возле рулевого колеса |
| 85 | 5 | Устройство дистанционного радиоуправления, приемник / KOM-модуль |
| 86 | 5 | Радиочастотная антенна (антенна RF) |
| 87 | 10 | Разъем диагностирования |
| 88 | 10 | Комбинация приборов |
| 89 | 5 | Переключатель света |
| 90 | 5 | Сигнализация перестроения |
| 91 | 5 | Система нейтрализации ОГ, блок управления системой SCR |
| 92 | 5 | Блок управления системой подачи топлива |
| 93 | 7,5 | Монтажное гнездо для доукомплектации радиоприемником, система регистрации пользователей платных дорог, Япония (DSRC) |
| 94 | - | Резервный |
| 95 | 5 | Освещение вещевого ящика |
| 96 | 15 | Стеклоочиститель стекла двери грузового отсека / стеклоочиститель заднего стекла левой задней двери (Vito) |
| 97 | 5 | Система "ПАРКТРОНИК" / активная система облегчения паркования |
| 98 | 5 | Модуль регистрации и возбуждения сигналов, контрольная линия системы CBC |
| 99 | 5 | Система контроля давления воздуха в шинах |
| 100 | 5 | Усилитель, акустическая система |
| 101 | 10 | Панель управления под крышей |
| 102 | - | Резервный |
| 103 | 5 | Монтажное гнездо для доукомплектации оборудованем для такси, таксометр |
| 104 | 5 | Система развлечения пассажиров в задней части автомобиля, дисплей, слева |
| 105 | 5 | Система развлечения пассажиров в задней части автомобиля, дисплей, справа |
| 106 | 5 | Видеокамера вспомогательных систем водителя |
| 107 | 5 | Монтажное гнездо для доукомплектации телевизором / камерой наблюдения за дорожным движением |
| 108 | 7,5 | Видеокамера заднего хода / видеокамера с обзором в 360° |
| 109 | - | Резервный |
| 110 | 30 | Модуль регистрации и возбуждения сигналов CBC 5 |
| Реле | ||
| A | Клемма 15, реле | |
| B | Стеклоочиститель заднего стекла | |
| C | Клемма 15 R2 | |
| D | Система обогрева заднего стекла | |
| E | Клемма 15 R1 | |
| F | Клемма 30 G | |
| G | Система нейтрализации ОГ, топливоподающий насос системы SCR | |

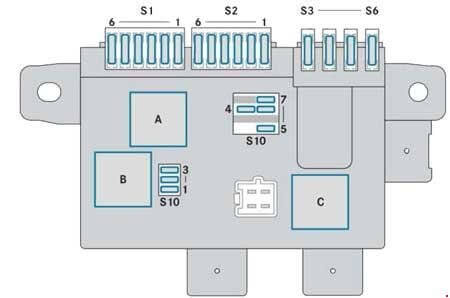

Блок предохранителей в пространстве для ног переднего пассажира на стойке
1) Открывание: откройте дверь переднего пассажира.
2) Откиньте крышку 1 в направлении стрелки вверх и снимите.
1) Закрывание: установите крышку 1 слева в боковую обшивку и захлопните.
2) Закройте дверь переднего пассажира.
2) Откиньте крышку 1 в направлении стрелки вверх и снимите.
1) Закрывание: установите крышку 1 слева в боковую обшивку и захлопните.
2) Закройте дверь переднего пассажира.
| № | А | Назначение предохранителя | |
|---|---|---|---|
| Держатель предохранителей S1 | |||
| 1 | 10 | Система обогрева задних сидений / система вентиляции задних сидений, 1-й ряд слева | |
| 2 | 10 | Система обогрева задних сидений / система вентиляции задних сидений, 1-й ряд справа | |
| 3 | 10 | Система обогрева задних сидений / система вентиляции задних сидений, 2-й ряд слева | |
| 4 | 10 | Система обогрева задних сидений / система вентиляции задних сидений, 2-й ряд справа | |
| 5 | - | Резервный | |
| 6 | 5 | Блок управления системы обогрева задних сидений / системы вентиляции задних сидений | |
| Держатель предохранителей S2 | |||
| 1 | 25 | Параметрируемый спецмодуль (PSM) | |
| 2 | 25 | Параметрируемый спецмодуль (PSM) | |
| 3 | - | Резервный | |
| 4 | - | Резервный | |
| 5 | 30 | Электрическая сдвижная дверь, справа / дверь багажного отделения EASY-PACK | |
| 6 | - | Резервный | |
| Держатель предохранителей S3–S6 | |||
| S3 | 25 | Зарядное устройство Marco Polo, соединение для зарядки | |
| S4 | 25 | Клемма 30, изготовитель кузова | |
| 5 | Только для изготовителя кузовов Westfalia | ||
| S5 | - | Резервный | |
| S6 | 25 | Дополнительное воздушное отопление | |
| Держатель предохранителей S10 | |||
| 1 | 5 | Тахограф | |
| 2 | - | Резервный | |
| 3 | 7,5 | Тахограф | |
| 4 | - | Резервный | |
| 5 | 15 | Клемма 61, изготовитель кузова | |
| 5 | Только для изготовителя кузовов Westfalia | ||
| 6 | 15 | Клемма 15, изготовитель кузова | |
| 5 | Только для изготовителя кузовов Westfalia | ||
| 7 | 5 | Таймер дополнительного воздушного отопления | |
| Реле | |||
| A | Клемма 15, реле | ||
| B | Резервный | ||
| C | Резервный | ||
Блок предохранителей в задней части автомобиля
1) Откройте дверь багажного отделения.
2) Выньте комплект бортового инструмента из дополнительного отсека в задней части автомобиля.
3) Выньте держатель комплекта бортового инструмента 1 из боковой обшивки.
2) Выньте комплект бортового инструмента из дополнительного отсека в задней части автомобиля.
3) Выньте держатель комплекта бортового инструмента 1 из боковой обшивки.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Гнездо электропитания на 12 В, 1-й ряд сидений, слева |
| 2 | 15 | Гнездо электропитания на 12 В, 2-й ряд сидений, слева |
| 3 | 15 | Гнездо электропитания на 12 В, 2-й ряд сидений, справа |
| Реле | ||
| K127 | Гнезда электропитания на 12 В в задней части автомобиля | |
Блок силовых предохранителей
Открытый моноблок аккумуляторной батареи в каркасе переднего правого сиденья
Блок входных предохранителей 1 находится при стартерной аккумуляторной батарее в каркасе переднего правого сиденья.
Блок входных предохранителей 1 находится при стартерной аккумуляторной батарее в каркасе переднего правого сиденья.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | - | Резервный |
| 2 | - | Резервный |
| 3 | - | Пиропредохранитель: Стартер |
| 4 | 150 | Блок предохранителей в пространстве для ног переднего пассажира на стойке A (PDC-F) |
| 5 | 150 | Дополнительная аккумуляторная батарея |
| 6 | 100 | Блок управления системой предпускового подогрева |
| 7 | 350 | Генератор |
| 8 | 100 | Вентилятор радиатора двигателя |
| 9 | - | Резервный |
| 10 | 150 | Блок предохранителей в моторном отсеке (PDC-E) |
| 11 | - | Резервный |
| 12 | - | Резервный |
| 13 | 250 | Блок предохранителей в пространстве для ног переднего пассажира (PDC-P) |
| 14 | 40 | Модуль регистрации и возбуждения сигналов CBC |
| 15 | - | Резервный |
| 16 | 100 | Рулевое управление с электроприводом |
| 17 | 50 | Гнезда электропитания в задней части автомобиля |
Назначение и расположение предохранителей Porsche Cayenne: S, GTS, Turbo, Turbo S (9PA; 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010)
Схема предохранителей и реле OPEL ASTRA H / ZAFIRA B с 2004
Предохранители и реле Форд Фокус 3 с двигателем 1.6 л., 2.0 л., 1.0 л., 1.5 л. и 2.3 л. (C346 - седан, универсал, хэтчбек; 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018)
Назначение предохранителей в ГАЗ-3307, ГАЗ-3308 "Садко", "Земляк", ГАЗ-3309 и их модификации, а также грузопассажирский ГАЗ-330811 "Вепрь". Оборудованные дизельным двигателем 3.8 л. Cummins ISF, 4.4
